《钢管混凝土结构技术规程》CECS28：2012.pdf

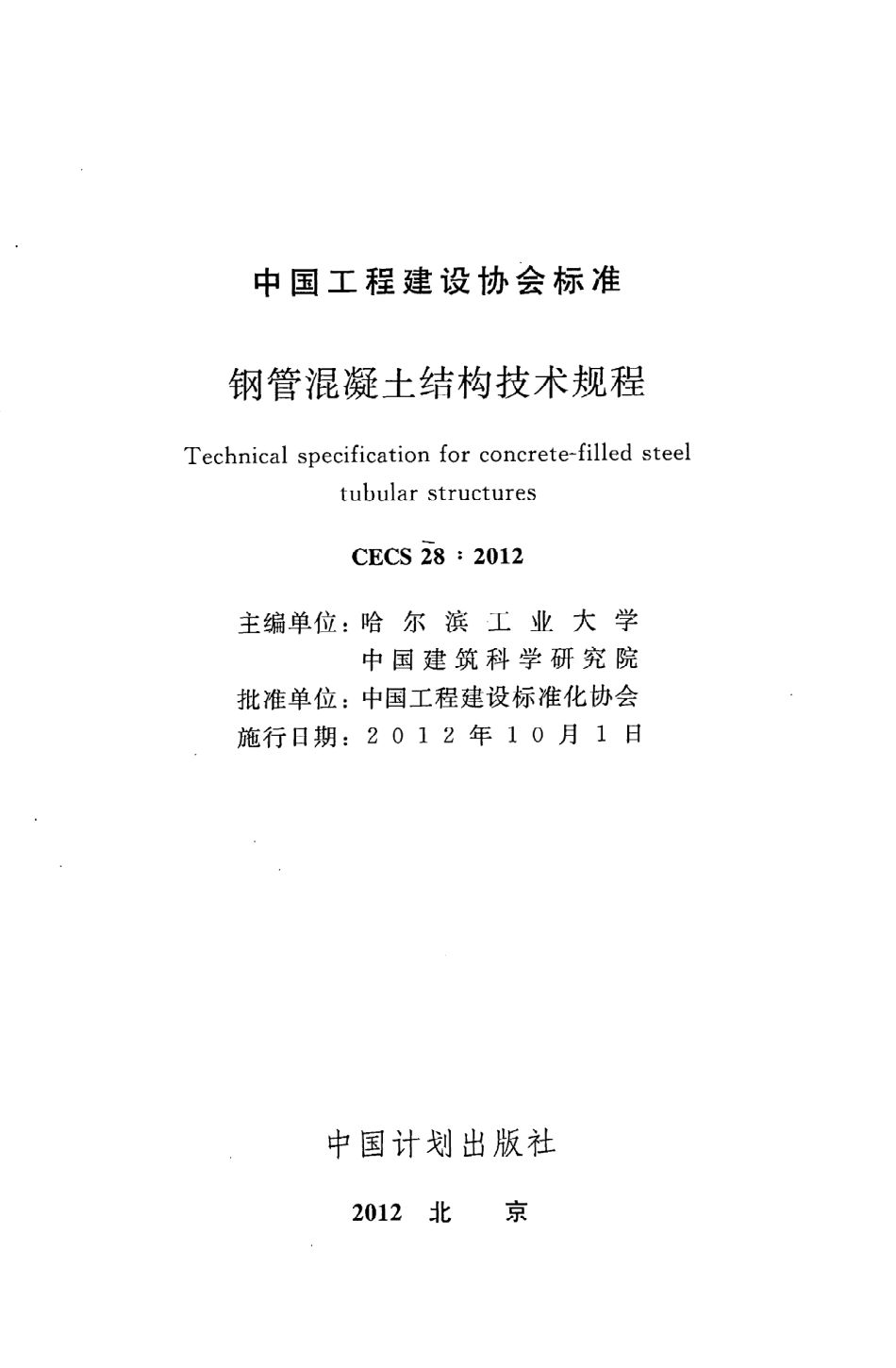

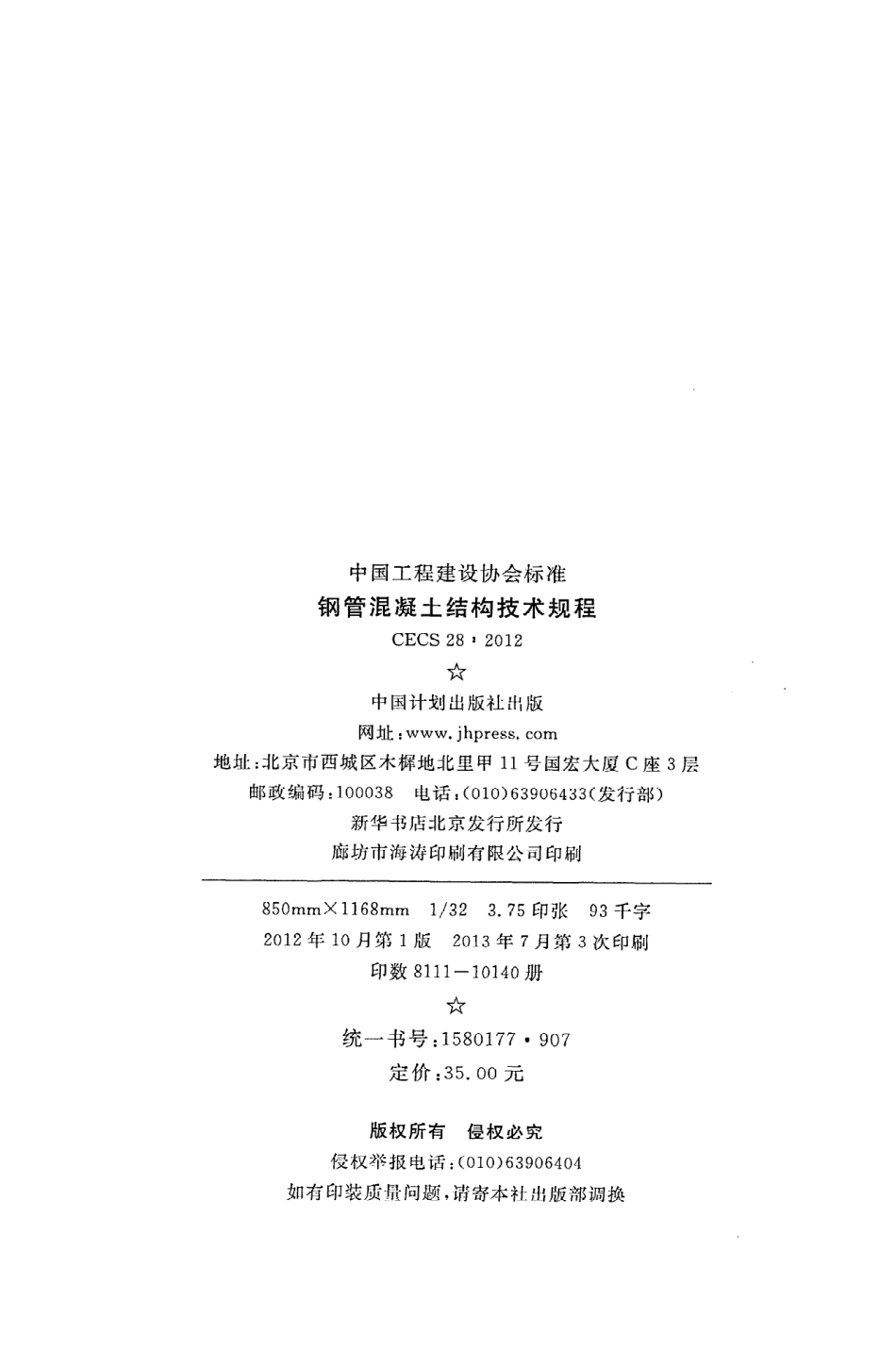

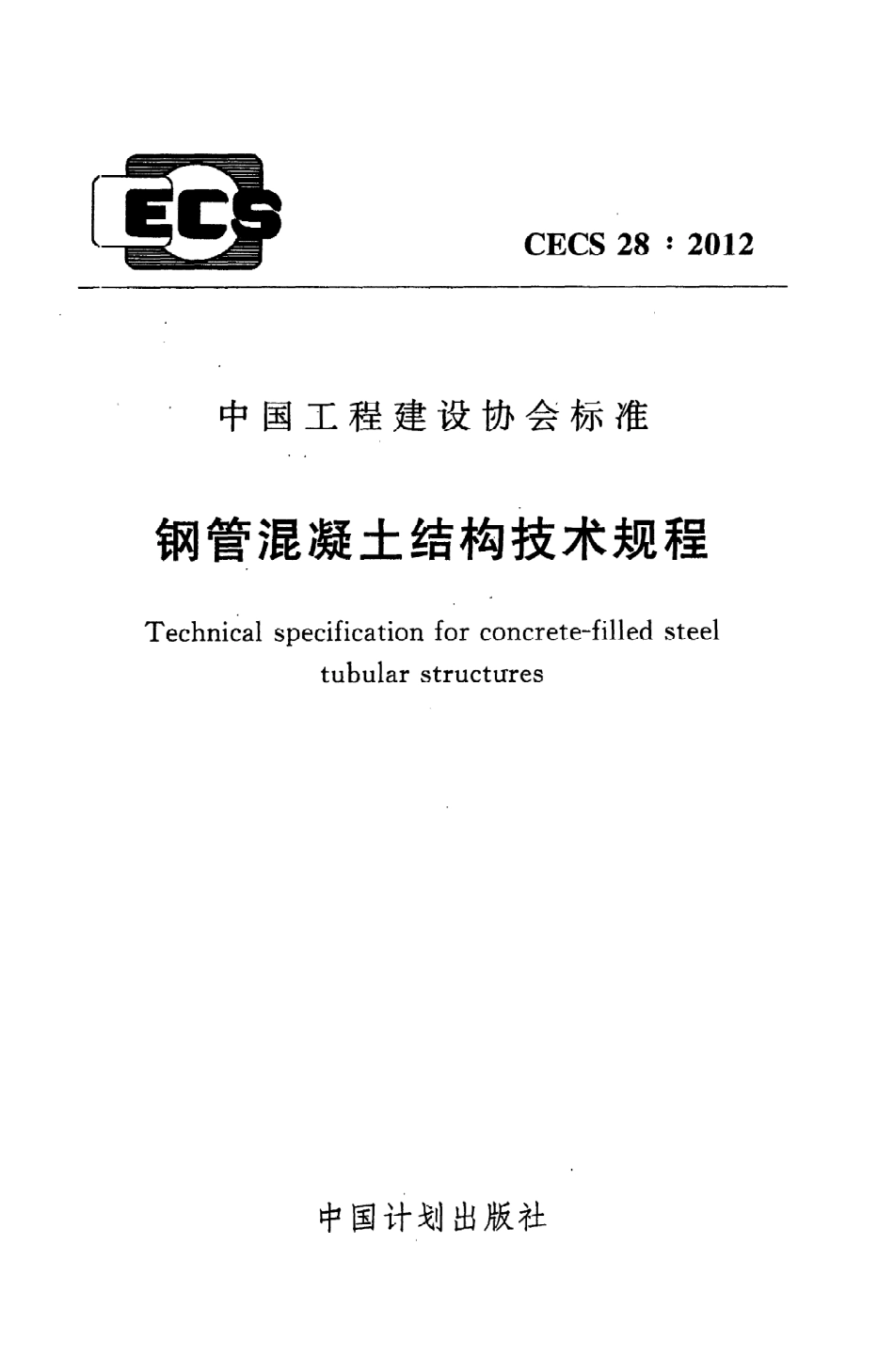

C E C S 2 8:2 0 1 2中国工程建设协 会 标 准钢管混凝土结构技术规程T echnicalspecificationforconcrete一filledsteeltubularstructirres中国计划出版社中 国工程 建 设协会标 准钢管混凝土结构技术规程T echnicalspecificationforconcrete一filledsteeltubularstructuresC E C S 2 8:2 0 1 2主编单位：批准单位：施行 日期：哈 尔 滨工业大学中国建 筑 科 学研究 院中国工程建设标准化协会2 0 1 2年1 0月1日中国计划 出版社2 0 1 2北京中国工程建设协会标准钢管混凝土结构 技术规程C E C S 2 8:2 0 1 2中国计划 出版社 出版网址：地址：北京市西城 区木榔地北里 甲n号 国宏大厦C座3层邮政编码：1 0 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华 书店北京发行所发行廊坊市海涛印刷有 限公司印刷85 O mmX 1 1 6 8mml/3 23.7 5印张9 3千字2 0 1 2年1 0月第1版2 0 1 3年7月第3次印刷印数81 1 1一1 0 1 4 0册统一书号：1 5 80 1 7 79 0 7定价：3 5.0 0元版权所有侵权必究侵权举报 电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量 问题，请寄本社出版部调换中国工程 建设标准化协会公告第1 0 9号关于发布钢管混凝土结构技术规程的公告根据中国工程建设标准化协会（2 0 0 2）建标协字第1 2号文关于印发中国工程建设标准化协会2 0 0 2年第一批标准制、修订项目计划的通知的要求，由哈尔滨工业大学、中国建筑科学研究院等单位全 面修订 的钢管混凝土结构技术规 程，经本协会混凝土结构专业委员会组织审查，现批准发布，编号为C E C S 2 8:2 0 1 2,自2 0 1 2年1 0月1日起施行。原钢管混凝土结构设计与施工规程 C E C S 2 8,9 0同时废止。中国工程建设标准化协会二O一二年六月二十六日士一目R lJ根据中国工程建设标准化协会（2 0 0 2）建标协字第1 2号文关于印发中国工程建设标准化 协会2 0 0 2年第一批标准制、修订项目计划的通知的要求，由哈尔滨工业大学、中国建筑科学研究院会同有关的科研、高校及企业单位共同修订而成。本规程的修订 总结了近年来我国钢管混凝土结构的研究成果和应用实践经验，参考 了国内外相关标准。在修订过程中，规程修订组进行了大量 的调研工作，与相关的标准进行 了协调，对 主要 问题进行 了反复讨论，并经广泛征求意见后定稿。本规程 主要 内容包括 总则、术语 和符号、材料、基本设计规定、承载力计算、连接设计、防火、施工与质量要求等内容。其中，在原规程 的基础上增加了结构体系、抗震设计等内容，提出并完善了钢管混凝土构件的构造与受压、受拉、受剪、连接及防火的设计计算方法，补充 了施工的相关规定。根据原 国家计委计标1 9 861 6 4 9号文关 于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工等使用单位及工程技术人员采用。本规程 由中国工程建设标准化协会混凝 土结构专业委员会归口管理，由中国建筑科学研究院负责解释。在执行 过程中如有意见或建议，请寄送解释单位（地址：北京北三环东路3 0号钢管混凝土结构技术规程管理组，邮政编码：1 0 0 0 1 3）。主 编 单 位：哈尔滨工业大学中国建筑科学研究 院参编 单 位：清华大学上海市机 电设计研究 院有 限公 司主要起 草人：天津建工集团钢结构设计研究所华南理工大学建筑设计研究院福建省建筑设计研究院王 玉银肖从真（以下按姓氏笔画排序）方小丹张佩生钟善桐夏汉强龚昌基韩林海蔡绍怀柯 长华娄宇丁大益叶列平孙 慧 中李 晓 明杨伟彪曹万林钱稼茹主要 审查人：白生翔目次1总则 （1)2术语 和符号 ，（2)2.1术语 ，二（2)2.2符号 ，（2)3材料 ，（5)3.1钢管 ，（5)3.2混凝土 一（7)3.3连接材料 ，（7)4基本设计规定 ，（1 0)4.1一般规定 （1。）4.2结构体系 ，（1 2)4.3结构分析原则 （1 5)4.4构件承载力设计，（1 8)5承载力计算 一（1 9)5.1钢管混凝土柱轴向受压承载力计算 （1 9)5.2单肢柱轴向受拉承载力计算 （2 3)5.3单肢柱横 向受剪承载力计算 （2 4)5.4局部受压计算 ：一（2 5)5.5钢管混凝土格构柱承载力计算 （2 7)6连接设计 ，（3 5)6.1一般规定 （3 5)6.2钢筋混凝土梁（板）与钢管混凝土柱 的管外剪力传递 （3 6)6.3钢筋混凝土梁（板）与钢管混凝土柱 的管外弯矩传递 （4 1)6.4钢梁与钢管混凝土柱连接 ，（4 3)16.5钢管与管 内混凝土界面的剪力传递 6.6钢管柱 的对接 .6,7钢管混凝土柱的柱脚 一7防火8施工与质量要求8.1一般规定 ，8.2钢管制作与安装 .，8.3管 内混凝土施工 ，.，附录A钢筋混凝土梁一圆钢管混凝土柱 的环梁节点配筋计算方法 .，.本规程用词说明 .，.引用标准名录 ，附：条文说明(4 7)(4 9)(5 0)(5 4)(5 9)(5 9)(5 9)(6 2)(6 4)(6 8)(6 9)(7 1)C ontellts1G eneralprovisions2T ermsandsymbols 2.1T erms2.2S ymbols3M aterials3.1S teeltube3.2C oncrete3.3C onnection ，一4B asicdesignrequirement4.1G eneralrequirement4.2S tructuralsystem4.3S tipulationsforstructuralanalysis4.4S trengthdesignof members5U himatehmitstatesdesign ，5.1C oncrete一filledsteeltubular(C F S T)columnsunderaxialcompression5.2C F S T columnsunderaxialtension5.3C F S T columnsundershearforce：:.5.4L ocalcompression5.5C F S T latticecolumns ，”6D esignofconnection 二”.6,1G eneralrequirement6.2S hearstresstransformationbetweenreinforcedconcretebeams(slabs)and C F S T columns36.3B endingmomenttransformationbetweenreinforcedconcretebeams(slabs)and C F S T columns6.4C onnectionbetweensteelbeamsand C F S T columns 6.5S hearstresstransformationbetweensteeltubesandconcretecore6.6B uttjointof steeltubes6.7C onnectionbetweenC F S T columnsand foundation7D esignforfireresistance8C onstructionrequirementandqualitycontrol，8.1G eneralrequirement8.2F abricationand errectionof steeltube 8.3C oncretepouringinsidethesteeltube ，A ppendixAD esignmethodof R C beam一C F S T columnringbeam connectionE xplanationofwordinginthisspecificationL istofquotedstandardsA ddition:E xplanationofprovisions(4 1)(4 3)(4 7)(4 9)(5 0)(5 4)(5 9)(5 9)(5 9)(6 2)(6 4)(6 8)(6 9)(7 1)41总则1.0.1为了在钢管混凝土结构设计与施工中贯彻执行国家的技术经济政策，做到安全适 用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适 用 于采用 圆形钢管混凝 土构件的工业 与 民用建筑及构筑物的结构设计及 施工，也 可适 用 于采用 圆形钢管混凝土构件的桥梁、塔架的设计与施工。1.0.3本规程按现行国家标准 工程结构可靠性设计统一标准G 1 35015 3规定的原则制定。符号、计量单位和基本术语按现行国家标准建筑结构术语 和符号标准 G B/T5 0 0 83的规定采用。1.0.4钢管混凝土结构的设计与施工，除应符合本规程外，尚应符合国家现行有关标准 的规定。2术语 和符号2.1术语2.1.1圆形 钢管混凝土构件C ircularconcrete一filledS teeltu-bularmembers在圆形钢管内浇注混凝土且共同受力的构件。2.1.2钢 管 混 凝 土结构concrete一filledS teeltubularS truc-tllres采用钢管混凝土（本规程特指圆钢管混凝土）构件的结构。2.1.3套箍指标C onfinementindex反映钢管混凝土组合截面 的几何特征和组成材料的物理特性的综合参数，用0表示。2.1.4钢管混凝土 格 构 式构件latticedC ircularconcrete-filledsteeltubularmembers两个或两个以上 的钢管混凝土构件，用缀条或缀板 连接而组成 的构件。2.2符号2.2.1作用 和作用效应N轴向压力设计值；N u钢管混凝 土单肢柱 的轴向受压 承载力设计值；N ut钢管混凝土单肢柱 的轴向受拉承载力设计值；N。钢管混凝 土轴心受压短柱 的承载力设计值；M柱端弯矩设计值；呱验算连接时梁端截面组合的弯矩设计值；V,本层 总地震层剪力；2V横向剪力设计值；V b验算连接受剪承载力采用 的剪力设计值。2.2.2材料性能和抗力E。钢材 的弹性模量；E c混凝土的弹性模量；E A钢管混凝土柱 的截面压缩刚度；E l钢管混凝土柱的截面弯曲刚度；G A钢管混凝 土柱 的截面剪切 刚度；G a钢材 的剪变模量；G。混凝土 的剪变模量；fa钢材的抗拉、抗压 和抗弯强度设计值；fv钢材的抗剪强度设计值；fce钢材端面承压（刨平顶紧）强度设计值；fy钢材的屈服点，钢材的抗拉、抗压 和抗弯强度标准值；几b梁 的钢材屈服强度；fck混凝土 的轴心抗压强度标准值；f。混凝土 的轴心抗压强度设计值；ftk 混凝土 的轴心抗拉强度标准值；ft混凝土 的轴心抗拉强度设计值；刀对接焊缝的抗压强度设计值；厂对接焊缝 的抗拉强度设计值；刀对接焊缝 的抗剪强度设计值；厂角焊缝抗拉、抗压 和抗剪强度设计值；君螺栓 的抗剪强度设计值；片螺栓的承压强度设计值。2.2.3几何参数A a钢管的截面面积；A c钢管内核心混凝土 的截面面积；A l局部受压 面积；A b混凝土局部受压计算底面积；I承重销截面惯性矩；I a钢管的截面惯性矩；I。钢管内核心混凝土的截面惯性矩；D钢管的外直径；r钢管的外半径；rc核心混凝土横截面的半径（钢管的内半径）;r。钢管混凝土构件的 回转半径；rx格构柱截面换算面积对x轴的 回转半径；ry格构柱截面换算面积对y轴的 回转半径；L柱 的实际长度；L,格构柱 节 间长度；L。构件的计算长度；久构件长细 比。2.2.4计算系数口钢管混凝土 的套箍指标；0,格构柱拉肢套箍指标；刃与混凝土强度等级
