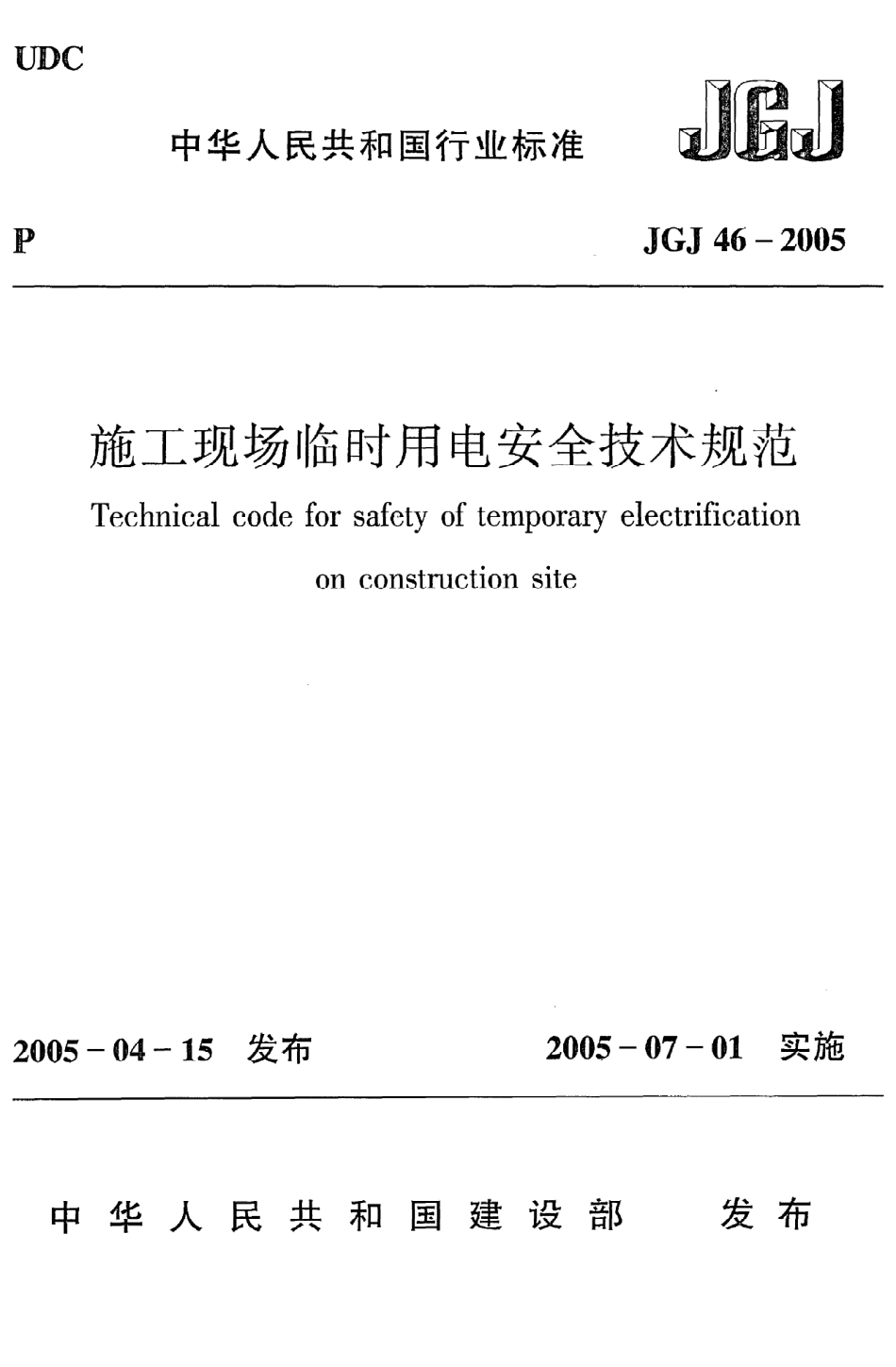

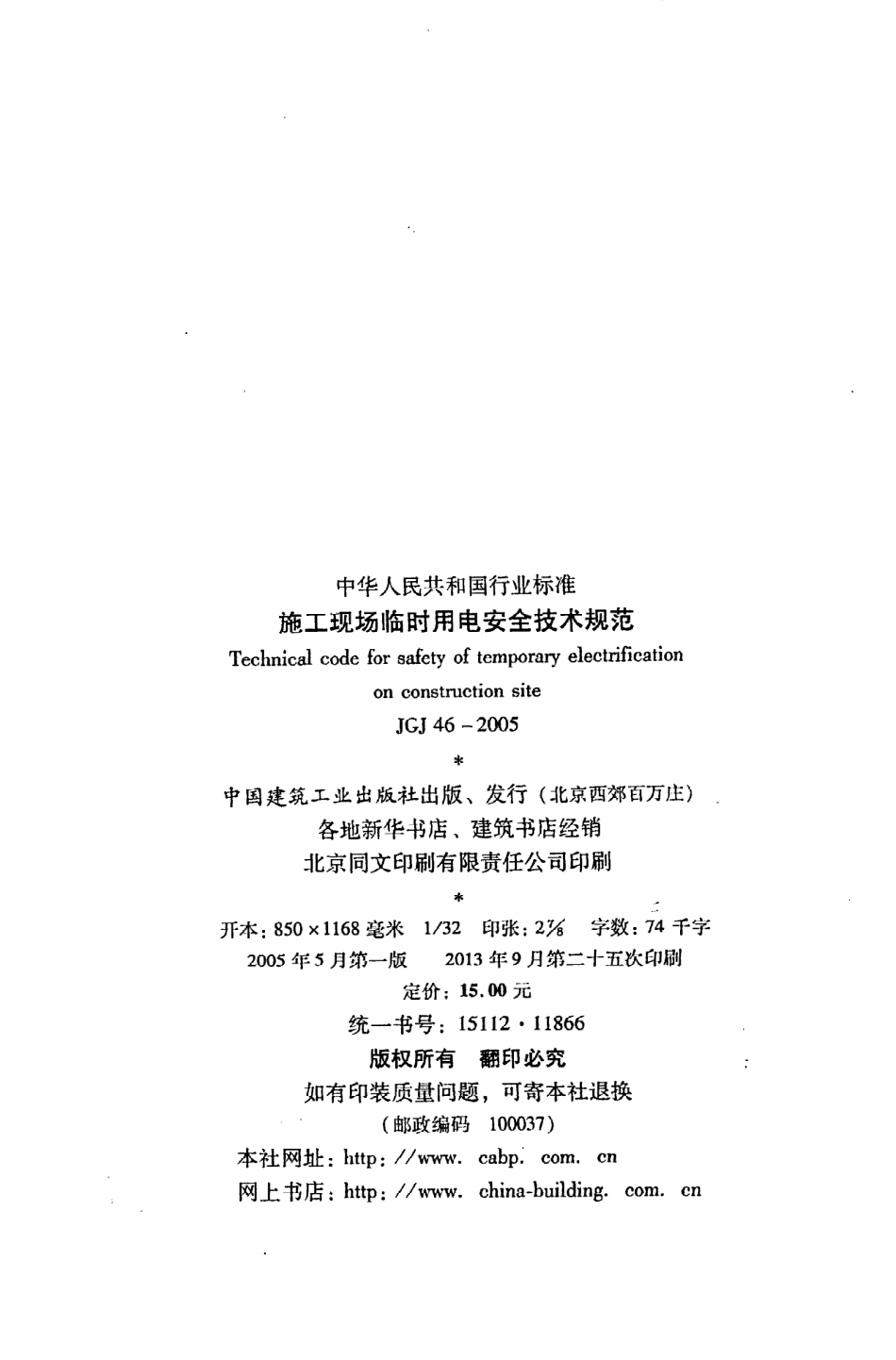

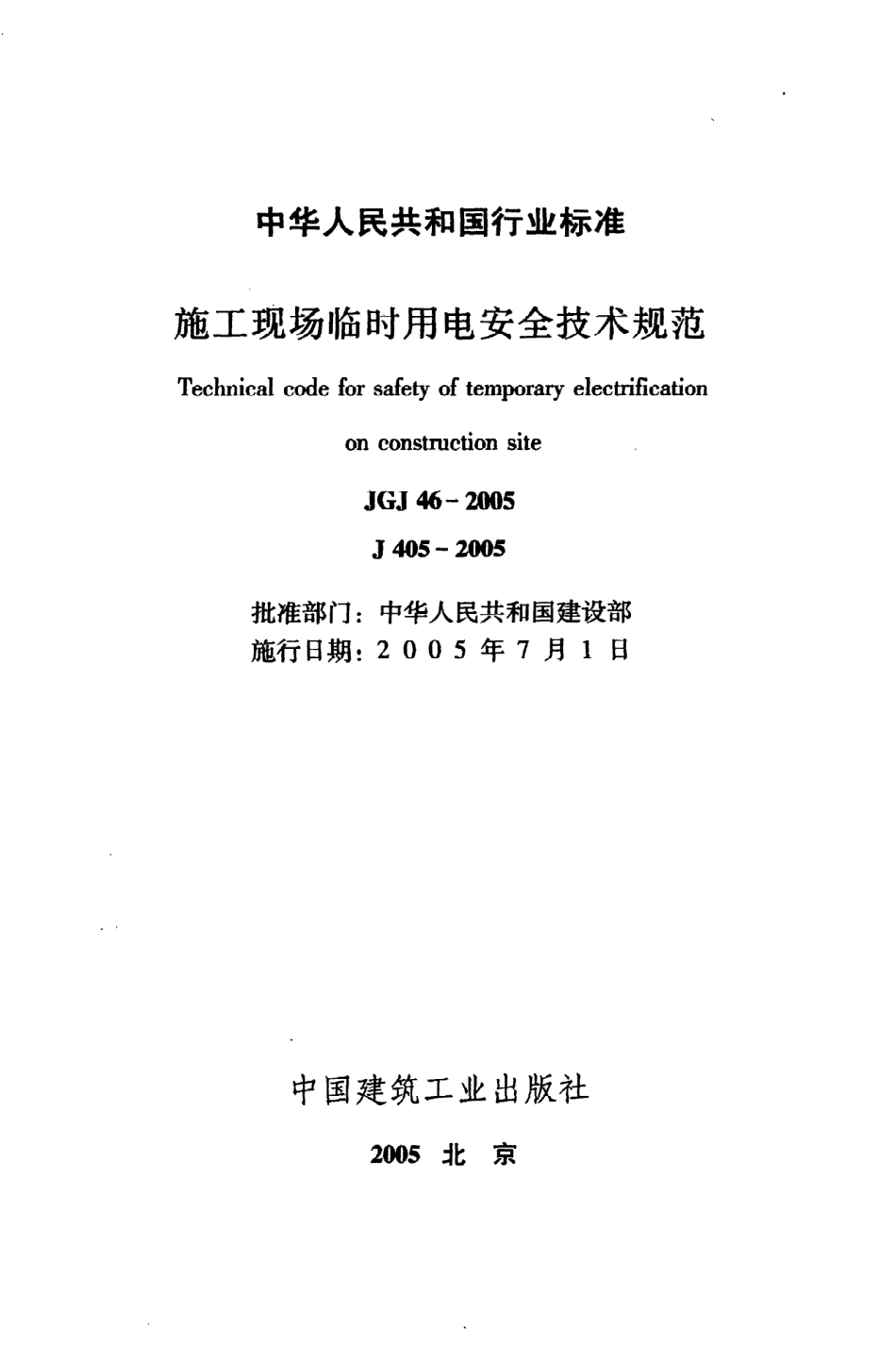

U D C中华人民共和 国行业标准砌 霓 JPJ G J4 6一2 0 0 5施工现场临时用电安全技术规范T echnicalcodeforsafetyoftempora汀electrification0 1 1C oflstrllC tloflS lte2 0 0 5一0 4一1 5发布2 0 0 5一0 7一0 1实施中 华 人民共和国建设部发 布中华人民共和国行业标准施工现场临时用 电安全技术规范T echnicalcodeforsafetyoftempora汀electrificationonconstruetionsiteJ G J 4 6一2 0 0 5J4 0 5一2以）5批准部门：中华人民共和国建设部施行日期：2 0 0 5年7月l日中国建筑工业出版社2 0 0 5北京中华人 民共和国行业标准施工现场临时用电安全技术规范T echnic沮 codeforsafetyoftempora汀electrificationonconstmctionsiteJ G J4 6一2 0 0 5中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销j 匕京同文印刷有限责任公司印刷*开本：85 0 xn6 8毫米1 犯印张：2字数：7 4千字2 0 0 5年5月第一版2 0 1 3年9月第二十五次印刷定价：1 5.0 0元统一书号：1 5 1 1 21 1 86 6版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http：刀.cabp;C om.C n网上书店：littp:/www.china一.C n中华人民共和国建设部公告第3 2 2号建设部关于发布行业标准施工现场临时用电安全技术规范的公告现批准施工现场临时用电安全技术规范为行业标准，编号为J G J 4 6一2 0 0 5，自2 0 0 5年7月1日起实施。其中，第1.0.3、3,1.4、3.1.5、3.3.4、5.1.1、5.1.2、5.1.1 0、5.3.2、5.4.7、6.1.6、6.1.8、6.2.3、6.2.7、7.2.1、7.2.3、8.1,3、8.1.1 1、8.2.1 0、8.2.1 1、8.2.1 5、8.3.4、9,7.3、1 0.2.2、1 0.2.5、ro.3.ll条为强制性条文，必须严格执行。原行业标准 施工现场临时用电安全技术规范J G J 4 6一88同时废止。本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国建设部2 0 0 5年4月巧日前、东 斗根据建设部建标【2 0 0 11 6号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，修订了本规范。本规范的主要技术内容是：1总则；2术语、代号；3临州月电管理；4外 电线路及 电气设备防护；5接地 与防雷；6配电室及 自备电源；7配电线路；8配电箱及开关箱；9电动建筑机械和手持式电动工具；1 0照明；三个附录。本规范修订的主要技术内容是：1综合规定在施工现场专用的供电系统中应采用的三项技术原则；2增设术语、代号为正文单独一章，删去附录中的名词解释；3补充对施工现场临时用电工程验收的规定；4将原“施工现场与周围环境”一章更名为“外电线路及电气设备防护”，增补对外电线路搭设防护设施和对易燃易爆物、腐蚀介质、机械损伤防护措施 的规定；5补充在接零保护系统 中，保护零线的设置 以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定；6增加配电室照明设置的规定；7增补电缆线路电缆选择原则和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8增补配电箱、开关箱箱体结构和电器配置与接线的规定；9增加电焊机设置二次触电保护装置，频繁操作设备设置控制器，以及对手持式电动工具进行绝缘检查的规定；1 0增补使用安全隔离变压器的规定，以及灯具与易燃易爆物之间的安全距离和防护措施的规定。本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规范主编单位：沈 阳建筑大学（地址：沈阳市浑南新区邮政编码：n0（以冲本规范参编单位：中国建筑业协会建筑安全分会上海市建设安全协会山东省建筑施工安全监督站江苏省建筑安全与设备管理协会安徽省建设行业安全协会云南省建设工程安全监督站武汉市城乡安全生产管理站陕西省建设工程质量安全监督总站烟台市施工安全监督站辽宁省建设厅抚顺市工程质量安全监督站本规范主要起草人：徐荣杰秦春芳孙锦强李印吴秀丽顾建生刘世才张明蒲宇锋操贤平边尔伦王晓波刘少飞李长凯白波目次1总则 12术语、代号 22.1术语 ，22.2代号，43临时用电管理 63,1临时用电组织设计 63.2电工及用 电人员 73.3安全技术档案 74外电线路及电气设备防护 ，94.1外电线路防护 ，94,2电气设备防护 1 05接地与防雷 1 15.1一般规定 n5.2保护接零 1 35.3接地与接地 电阻 ，1 45.4防雷 ，巧6配电室及 自备电源 ，1 76.1配 电室 ，1 76.22 3 0价 耗 幻V自备发电机组 ，1 87配电线路 2 07.1架空线路 2 07.2电缆线路 2 37.3室内配线 2 58配电箱及开关箱 2 68.1配 电箱及开关箱的设置 一2 68.2电器装置的选择 2 878.3使用与维护 3 19电动建筑机械和手持式电动工具 3 39.1一般规定，3 39.2起重机械 3 49.3桩工机械 3 59.4夯土机械 ，3 59.5焊接机械 ，3 59.6手持式电动工具 3 69.7其他电动建筑机械 3 71 0照明 3 81 0.1一般规定 3 8ro.2照明供电 一3 9ro3照明装置 4 o附录A全国年平均雷暴日数 一4 2附录B滚球法 4 6附录C电动机负荷线和电器选配 ，4 9本规范用词说明 5 2条文说 明 5 31总则1.0.1为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本规范。1.0.2本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的2 2 0乃 80 V三相四线制低压电力系统的设计、安装、使用、维修和拆除。1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的2 2 0乃 80 v 三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统；2采用T NS接零保护系统；3采用二级漏电保护系统。1.0.4施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。2术语、代号2.1术语2.1.1低压lowvoltage交流额定电压在I kV及以下的电压。2.1.2高压highvoltage交流额定电压在I kV以上的电压。2.1.3外电线路extemalcircuit施工现场临时用电工程配电线路以外的电力线路。2.1.4有静电的施工现场。onstruction。itewithelectrostatiCfield存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的施工现场。2.1.5强电磁波源soureeofpoweifulelectom卿eticwave辐射波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射体。2.1.6接地卿und connection设备的一部分为形成导电通路与大地的连接。2.1.7工作接地working卿und connection为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。2.1.8重复接地iterativegund C onnection设备接地线上一处或多处通过接地装置与大地再次连接的接地。2.1.9接地体eartlllead埋 人地中并直接与大地接触的金属导体。2.1.1 0人工接地体manu沮g现nding人工埋 人地中的接地体。2.1.n自然接地体naturalgrounding施工前已埋人地中，可兼作接地体用的各种构件，如钢筋混凝土基础的钢筋结构、金属井管、金属管道（非燃气）等。2.1.1 2接地线脚und line连接设备金属结构和接地体的金属导体（包括连接螺栓）。2.1.1 3接地装置脚undi嗯device接地体和接地线的总和。2.1.1 4接地电阻脚皿dresistance接地装置的对地电阻。它是接地线电阻、接地体电阻、接地体与土壤之间的接触电阻和土壤中的散流电阻之和。接地电阻可 以通过计算或测量得到它的近似值，其值等于接地装置对地电压与通过接地装置流人地中电流之比。2.1.1 5工频接地电阻卯werfre明 encyg旧und resistance按通过接地装置流人地中工频电流求得的接地电阻。2.1.1 6冲击接地电阻shock缈und resistance按通过接地装置流人地中冲击电流（模拟雷电流）求得的接地电阻。2.1.1 7电气连接electriC。onnect导体与导体之间直接提供电气通路的连接（接触电阻近 于零）。2.1.1 5带电部分live一p叭正常使用时要被通电的导体或可导电部分，它包括中性导体（中性线），不包括保护导体（保护零线或保护线），按惯例也不包括工作零线与保护零线合一的导线（导体）。2.1.1 9外露可导电部分exnosedconductivep叭电气设备的能触及的可导电部分。它在正常情况下不带电，但在故障情况下可能带电。2.1.2 0触电（电击）electri。shock电流流经人体或动物体，使其产生病理生理效应。2.1.2 1直接接触directcontact人体、牲畜与带电部分的接触。2.1.2 2间接接触indirectcontact人体、牲畜与故障情况下变为带电体的外露可导电部分的接触。2.1.2 3配电箱distributionbex一种专门用作分配电力的配电装置，包括总配电箱和分配电箱，如无特指，总配电箱、分配电箱合称配电箱。2.1.2 4开关箱switehbex末级配电装置的通称，亦可兼作用电设备的控制装置。2.1.2 5隔离变压器isolatingtransfonner指输人绕组与输出绕组在电气上彼此隔离的变压器，用以避免偶然同时触及带电体（或因绝缘损坏而可能带电的金属部件）和大地所带来的危险。2.1.2 6安全隔离变压器s疵tyisolatingtransfonner为安全特低电压电路提供电源的隔离变压器。它的输人绕组与输出绕组在电气上至少由相当于双重绝缘或加强绝缘的绝缘隔离开来。它是专门为配电电路、工具或其他设备提供安全特低电压而设计的。2.2代号2。2。12。2。22。2.32。2。42。2。52。2。6中性线；2。2。72。2。84D K电源隔离开关；H照明器；L l、玩、巧三相电路的三相相线；M电动机；N中性点，中性线，工作零线；N P E具有中性和保护线两种功能的接地线，又称保护P E保护零线，保护线；R C D漏电保护器，漏电断路器；2.2.9rF-一一变压器；2.2.1 0 T N电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统；2.2.nT N一C工作零线与保护零线合一设置的接零保护系统；221 2 T N一C一S工作零线与保护零线前一部分合一，后一部分分开设置的接零保护系统；2.2.1 3 T N-S工作零线与保护零线分开设置的接零保护系统；2.2.1 4rrP电源中性点直接接地，电气设备外露可导电部分直接接地的接地保护系统，其中电气设备的接地点独立于电源中性点接地点；2.2.1 5 W-一内电焊机。3。1临时用电管理临时用电组织设计3.1.1施工现场临时用电设备在5台及以上或设备总容量在5 0 kw及以上者，应编制用电组织设计。3.1.2施工现场临时用电组织设计应包括下列内容：1现场勘测；2确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；3进行负荷计算；4选择变压器；5设计配电系统：1）设计配电线路，选择导线或电缆；2）设计配电装置，选择电器；3）设计接地装置；4）绘制临时用电
