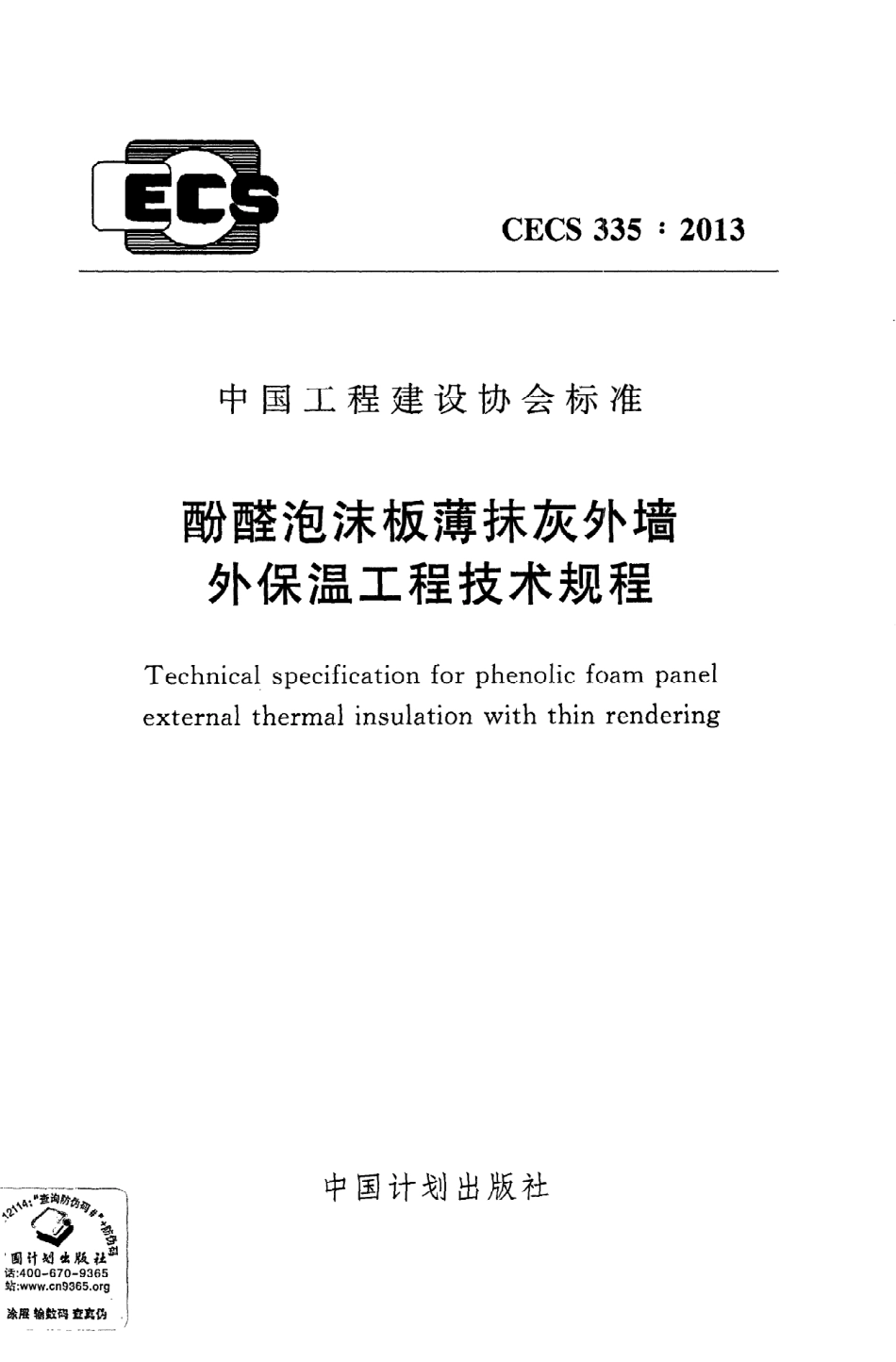

《酚醛泡沫板薄抹灰外墙外保温工程技术规程》CECS335：2013.pdf

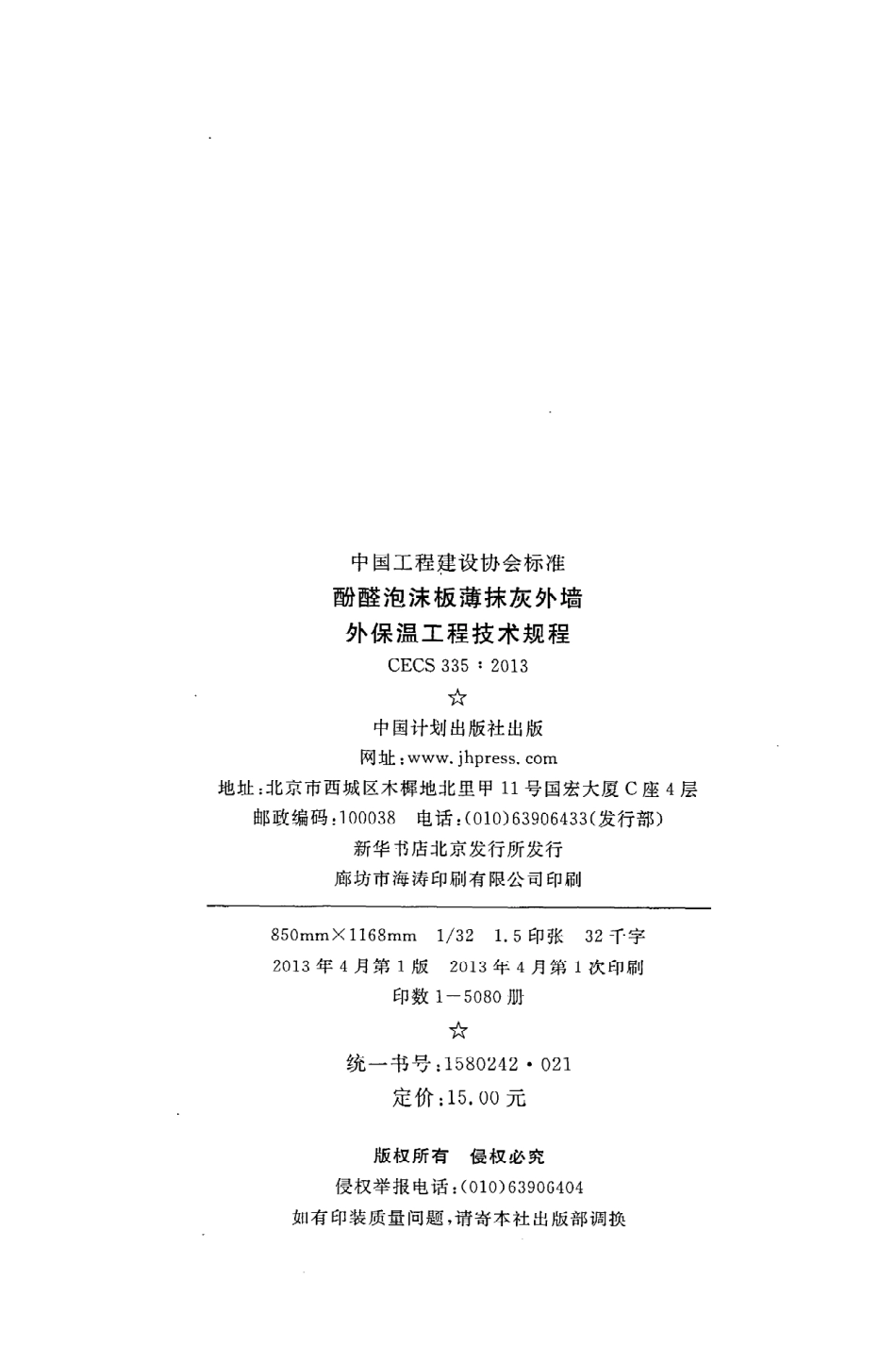

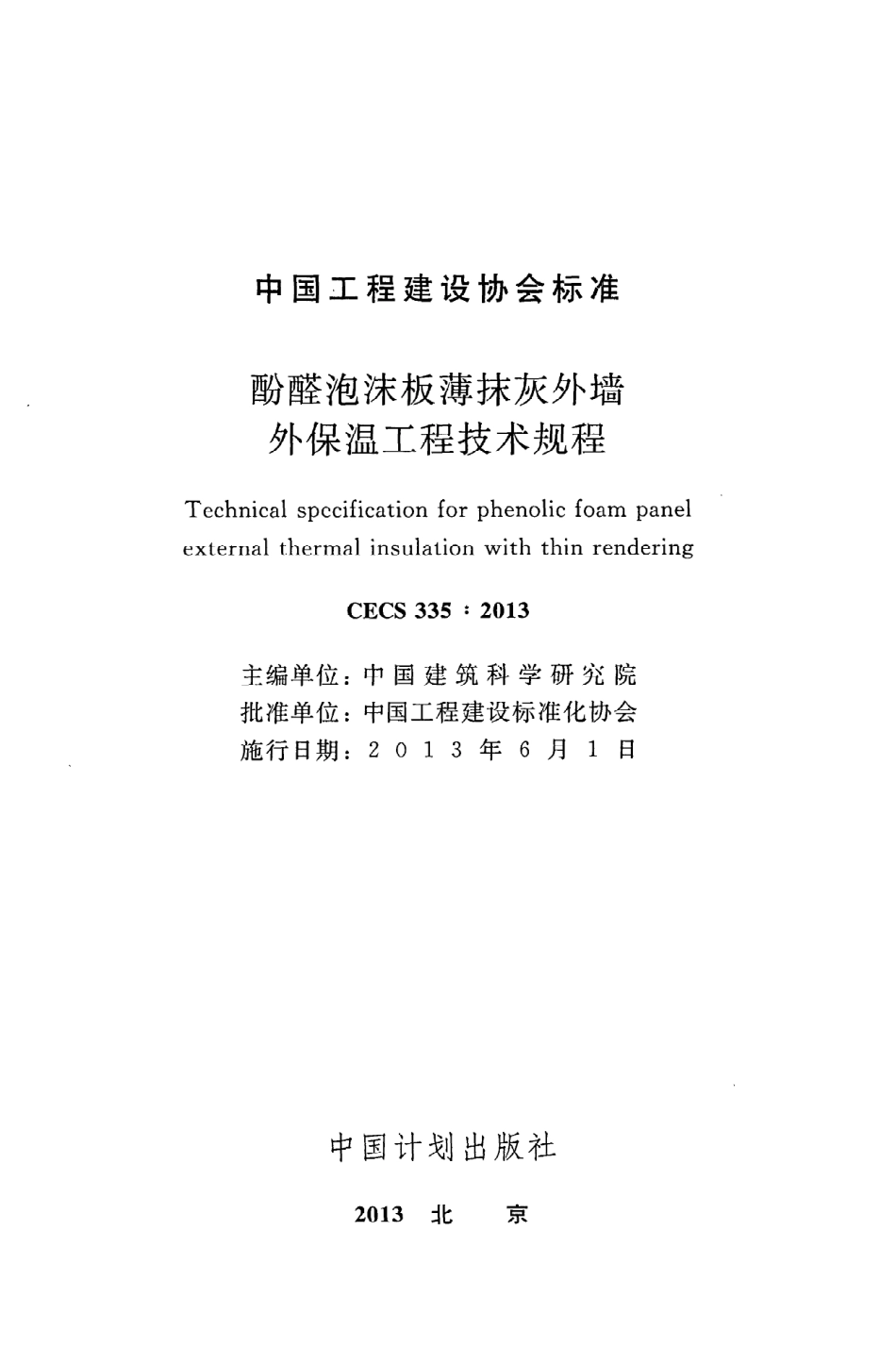

C E C S 3 3 5:2 0 1 3中 国工程建设 协 会标准酚醛泡沫板薄抹灰外墙外保温工程技术规程T echnicalspecificationforphenolicfc)ampanelexternalthermalinsulationwiththinrendering舞狱蕊 篇i中国计划 出版社中国工程 建 设 协会标准酚醛泡沫板薄抹灰外墙外保温工程技术规程T echnicalspecificationforphenolicfoampanelexternalthermalinsulationwiththinrenderingC E C S 3 3 5:2 0 1 3主编单位：中国建 筑 科学 研究 院批准单位：中国工程建设标准化协会施行 日期：201 3年6月1日中国计划出版社2 0 1 3北京中国工程建设协会标准酚醛泡沫板薄抹灰外墙外保温工程技术规程C E C S 33 5:2 0 1 3中国计划 出版社 出版网址：地址：北京市西城 区木裤地北里 甲n号 国宏大厦C座4层邮政编码：1 0 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店北京发行所发行廊坊市海涛印刷有限公司印刷85 O mmX1 1 6 8mml/3 21.5印张3 2千字2 0 1 3年4月第1版2 0 1 3年4月第1次印刷印数l一5 0 5 0册统一书号：1 5 80 2 4 20 2 1定价：1 5.0 0元版权所有侵权必究侵权举报 电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量 问题，请寄本社 出版部调换中国工程 建设标准化协会公告第1 3 1号关于发布酚醛泡沫板薄抹灰外墙外保温工程技术规程的公告根据中国工程建设标准 化协会关于印发 2 0 1 2年第一批工程建设协会标准制订、修订计划的通知（建标协字2 0 1 25 7号）的要求，由中国建筑科学研究院等单位编制的酚醛泡沫板薄抹灰外墙外保温工程技术规程，经中国工程建设标准化协会 组 织审查，现批准发布，编号为C E C S33 52 0 1 3，自2 0 1 3年6月1日起施行。中国工程建设标准化协会二O一三年三月一日言glJ根据中国工程建设标准化协会关于印发2 0 1 2年第一批工程建设协会标准制订、修订计划的通知（建标协字2 0 1 25 7号）的要求，编制组经广泛调 查研究，认真总结实践经 验，参考有关国际标准和 国外先进标准，并在广泛 征求意 见 的基 础 上，制定本规程。本规程 的主要 技术 内容包 括：总则、术语、基 本 规定、性能要求、设计与构造、施工、工程验 收。根据原 国家计委计标 1 9 861 6 4 9号文关 于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工等使用单位和工程技术人 员采用。本规程 由中国工程建设标准化协会归口管理，由中国建筑科学研究院负责具体技术内容的解释。本规程在执行过程中如有意见或建议，请寄送解释单位（地 址：北 京市北三环 东路3 0号建筑环境与节能研究院；邮政编码：1 0 0 0 1 3）。主 编 单 位：中国建筑科学研究院参编 单 位：山东圣泉化工股份有 限公 司北京莱恩斯高新技术有限公 司广州市海饵玛植物油脂有 限公 司北京京卫瑞源科技有限公 司江苏美佳源节能科技有 限公 司山东美能达新型建材科技有 限公 司主要起草人：王新民赵矗邓刚朱佑平何健刘洪瑞宋福其孙文进李枝芳孙垂海主要 审查 人：王庆生李晓明钱选青王武祥路永华路国忠李月英目次1总则2术语3基本规定4性能要求5设计与构造6施工7工程验收7.1一般规定7.2主控项 目7.3一般项 目附录A外墙外保温系统及其组成材料性能试验方法 本规程用词说 明引用标准名录附：条文说明(1)(2)(3)(4)(7)(1 0)(1 3)(1 3)(1 4)(1 4)(1 6)(1 8)(1 9)(2 1)C ontents1G eneralP rovisions （1)2T erms ，（2)3B asicrequirement ，（3)4P erformancerequirement （4)5D esign乙S tructure ，（7)6C onstruction ，（1 0)7E ngineeringacceptance ，（1 3)7.1G eneralrequirement ，（1 3)7.2D ominantitems （1 4)7.3G eneralitems （1 4)A ppendixAT estmethodof externalthermalinsulationcompositesystemsand materials （1 6)E xplanationofwordingin thisspecification （1 8)L istofquotedstandards ，.，（1 9)A ddition:E xplanationofprovisions （2 1)21总则1.0.1为规范酚醛泡沫板薄抹灰外墙外保温工程的设计、施工及验收，做到技术先进、安全可靠、经济适用，确保质量，制定本规程。1.0.2本规程适用于 以混凝土或砌体为基 层墙体的民用建筑采用酚醛泡沫板薄抹灰外墙外保温工程的设计、施工及验收。1.0.3酚醛泡沫板薄抹灰外墙外保温工程除应符合本规程外，尚应符合国家现行有关标准 的规定。2术语2.0.1酚醛泡沫板phenolicfoampanel由硬质 酚醛泡沫塑料构成的保温板。2.0.2酚醛泡沫板薄抹灰外墙外保温系统phenolicfoampanelexternalthermalinsulationsystem置 于建筑物外墙外侧，与基层墙体采用 以粘为主、以钉为辅方式固定的保温 系统。系统由酚 醛 泡 沫 板、胶粘剂、锚栓、厚度为3 mm一7 mm的抹面胶浆、玻璃纤 维 网布及饰面材料等组成，系统还包括必要 时采用 的护角、托架等配件。以下简称酚醛板外保温系统。2.0.3酚醛泡沫板薄抹灰外墙外保温工程phenolicfoampanelexternalthermalinsulationonwalls将酚醛 泡沫板薄抹灰外墙外保温 系统 通 过粘钉保温板、复合抹面层、外覆饰面层等工艺在外墙外表面上所形成的建筑物实体。以下简称酚醛板外保温工程。3基本规 定3.0.1酚醛板外保温系统的各种组成材料应配套供应。3.0.2酚醛板外保温工程应能适应基 层的正常变形 而不产生裂缝或空鼓。3.0.3酚醛板外保温工程应在设计使用期限 内承受 自重、风荷载和室外气候的长期反复作用而不产生有害的变形 和破坏。3.0.4酚醛板外保温工程应与基层墙体有可靠连接，粘钉结合，避免在地震或外力 时脱落。3.0.5酚醛板外保温工程 的构造设计应符合防火要求，并具有防止火灾蔓延 的能力。3.0.6酚醛板外保温工程应具有 防水透气性能。3.0.7酚醛板外保温系统复合墙体的保温、隔热和防潮性能应符合现行 国家标准民用建筑热工设计规 范 G B50 17 6等有关建筑节能设计标准的规定。3.0.8酚醛板外保温工程各组成部分应具有物理一化学稳定性。所有组成材料应彼此相容并应具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，外墙外保温工程还应具有 防生物侵害性能。3.0.9在正确使用 和正常维护 的条件下，酚醛泡沫板外保温工程的使用年限不应少 于2 5年。3.0.1 0本规 程检测数据的判定可采用 现行 国家标准数值修约规则与极 限数值的表示和判定 G B/T81 7。中规定的修约值比较法。4性能要求4.0.1酚醛板外保温系统应进行耐候性试验，其耐候性性能应符合表4.0.1的规定。表4.0.1酚醛板外保温 系统耐候性性能项目性能要求外观无裂缝，无粉化、空鼓、剥落现象抹面层与保温层拉伸粘结强度（M P a)0.0 84.0.2酚醛板外保温系统性能应符合表4.0.2的规定。表4.0.2酚醛板外保温 系统性能项目性能要求抗 冲击性（养护1 4 d，浸水7 d，干燥7 d)普通型，3叮 级冲击合格加强型，1 0叮 级冲击合格吸水量（浸水lh)(g/mZ)外观(5 0 0无可见裂缝，无粉化、空鼓、剥落现象耐冻融抹面层与保温层拉伸粘结强度（M P a)0.0 8水蒸气透过湿流密度g/(m“h）0.85热阻（mZK/W)给出热阻值，并应符合设计要求抗风荷载性能抗风压值不应小于工程项 目风荷载设计值，试验后无断裂、分层、脱开、拉 出现象注：抗风荷载性能也可在完成耐候性循环后 的试样上进行。4.0.3酚醛泡沫板主要性能、尺寸允许偏差应分别符合表4.0.3一1表4.0.3一2的规定。4表4.0.3一1酚醛泡沫板主要性能项目性能要求导热系数W/(mK）(0.0 3 2垂直于表面的抗拉强度（M P a)0.0 8吸水率（V/V)(%)镇6.5透湿系数ng/(P ams)2?8尺寸稳定性（7 0 0 C,4 sh)(%)镇1.0压缩强度（M P a)妻0.1 2弯曲性能弯曲断裂力（N)2 0弯曲变形（mm)妻4燃烧性能燃烧性能分级不低于B级氧指数妻3 8表观密度（kg/m)4 5注：当垂直于表面的抗拉强度符合要求、表观密度不符合要求时，表观密度不作为判定指标。表4.0.3一2酚醛泡沫板尺寸允许偏差（mm)项目尺寸允许偏差勺一nj气一一J J厚度士 3对角线差4。0。4平整度胶粘剂的性 能应符合表4.0.4的规定。表4.0.4胶粘剂主要性能项目性 能 要 求拉伸粘结强度（M P a)（与水泥砂浆板）原强度耐水强度（浸水Z d，干燥7 d)妻0.6 0)0.6 0项目性 能 要 求拉伸粘结强度（M P a)（与酚醛泡沫板）原强度)0.0 8耐水强度（浸水Z d，干燥7 d)0.0 8可操作时间（h)1.5?4.0续表4.0.44.0.5抹面胶浆性能应符合表4.0.5的规定。表4.0.5抹面胶浆主要性能项目性 能 要求拉伸粘结强度（M P a)（与酚醛泡沫板）原强度妻0.0 8耐水强度（浸水Z d，干燥7 d)妻0.0 8耐冻融强度（循环3 0次，干燥7 d)妻0.0 8压折 比镇3.0可操作时间（h)1.5?4.0抗冲击性（养护1 4 d，浸水7 d，干燥7 d)3.O J级吸水量（浸水lh)(g/mZ)(80 0不透水性试样抹面层 内侧无水渗透4。0。6玻璃纤维 网格布主要性 能应符合表4.0.6的规定。表4.0.6玻璃纤维 网格布主要性能项目单位面积质量（g/mZ)耐碱断裂强力（经 向、纬向）(N/5 0 mm)耐碱断裂强力保留率（经 向、纬 向）(%)断裂伸长率（经 向、纬 向）(%)性 能 要求)1 3 0)7 5 0)5 0毛5.04.0.7锚栓 性能应符合现 行行业 标准外墙保温 用锚栓 J G/T3 6 6的技术要求。4.0.8酚醛 泡沫板外保温 系统其他组成材料应符合相应产品标准的要求。4.0.9外墙外保温系统及其组成材料性能试 验方法应符合本规程附录A的规定。5设计与构造5.0.1酚醛板外保温系统应由粘结层、保温层、锚栓、抹面层和饰面层（图5.0.1）构成。粘结 层材料可为胶粘剂，保温层材料可 为酚醛泡沫板，抹面层材料应为抹面胶浆和玻璃纤维 网格布；饰面层材料可为涂料或饰 面砂浆，保温层 应采用锚栓 进行辅助 固定。不得更改系统构造和组成材料。图5.0.1基本构造1一墙体基层；2一锚栓邓一粘结层沮一保温层；5一抹面层；6一饰面层5.0.2酚醛板外保温工程设计应符合国家现行标准民用建筑热工设计规范 G B5017 6、公共建筑节能设计标准 G B5 0 189、严寒和寒冷地 区居住建筑节能设计标准）)J G J 2 6、夏热冬暖地 区居住建筑节能设计标准J G J7 5、夏热冬冷地区居住建筑节 能设计标准J G J1 3 4的规定。5.0.3酚醛板外保温工程 的热工和节能设计除应符合本规程第3.0.7条 的规定外，尚应符合下列规定：71外保温 系统应包覆门窗框外侧洞口、女儿墙、封闭阳台以及 出挑构件等热桥部位；2外保温
