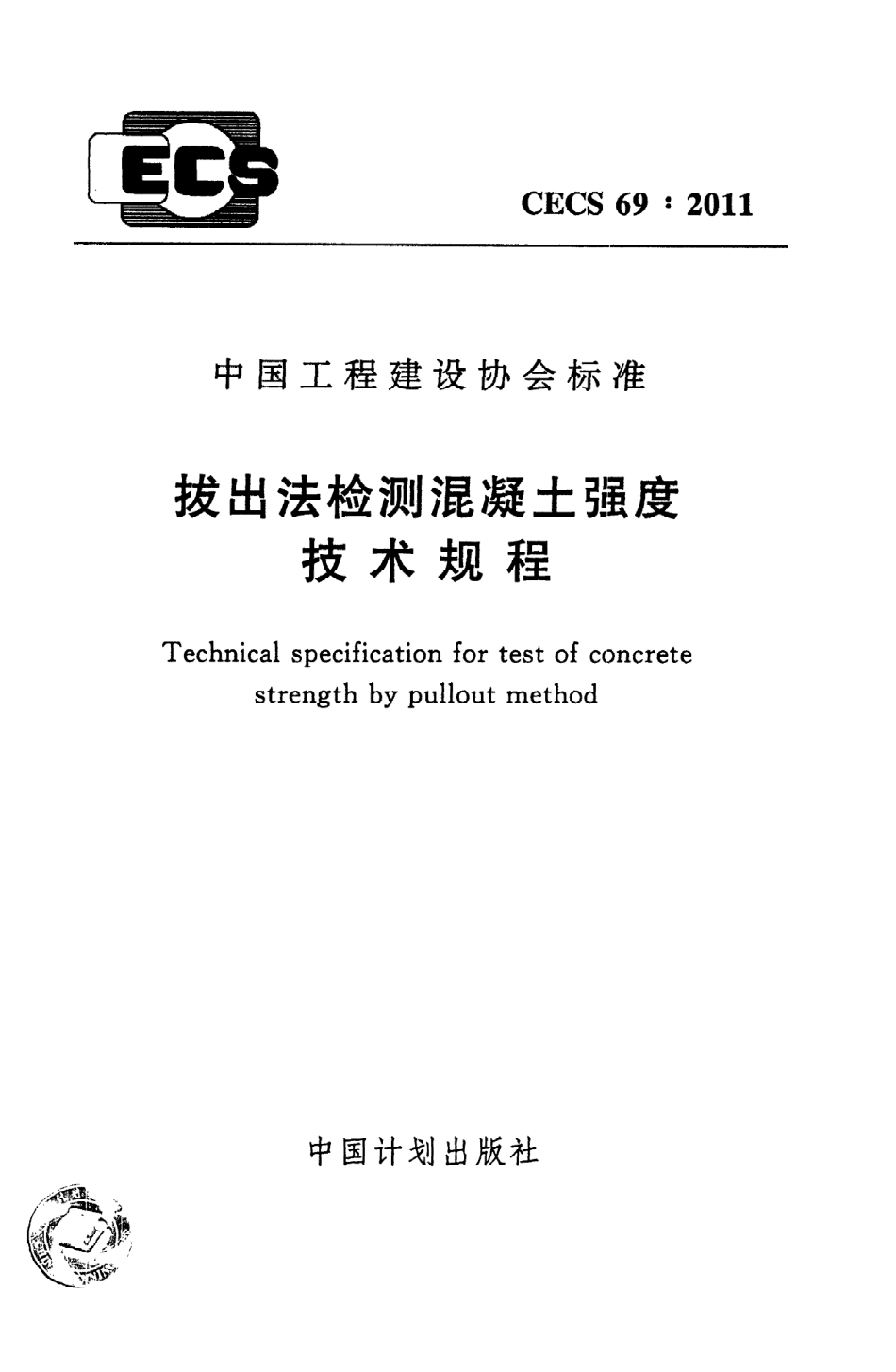

《拔出法检测混凝土强度技术规程》CECS69：2011.pdf

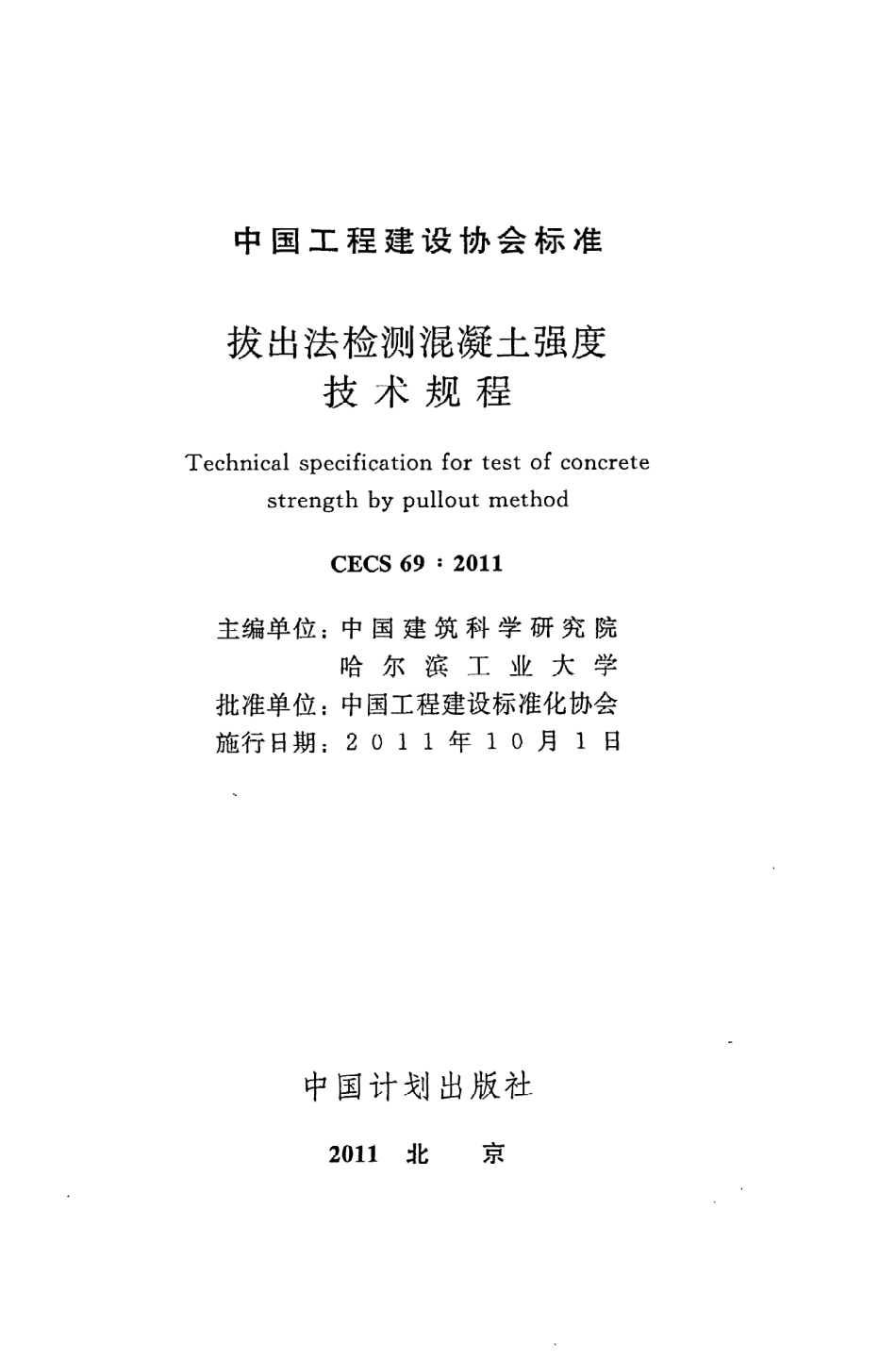

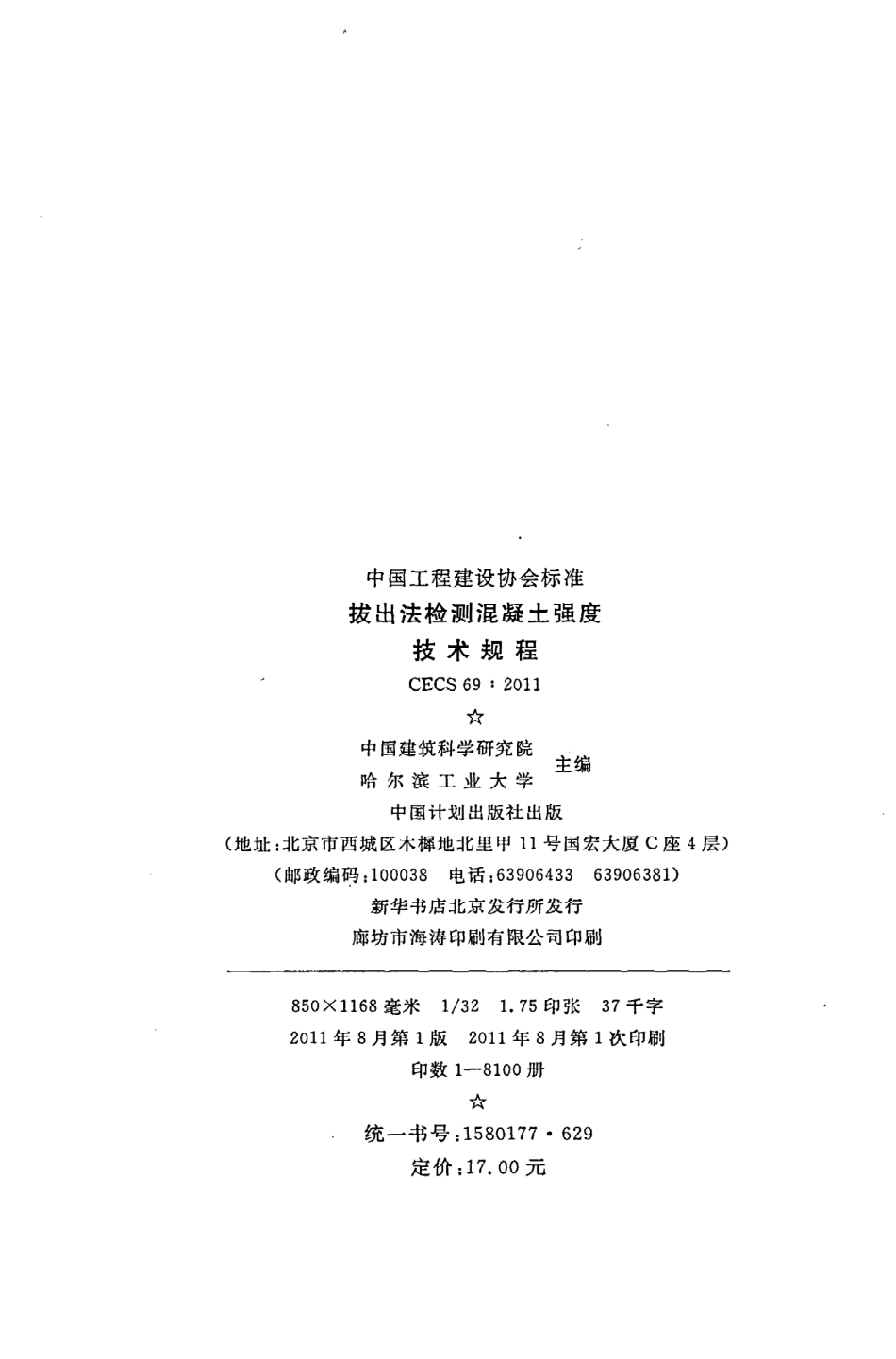

C E C S 6 9,2 0 1 1中国工程建设协 会 标准拔出法检测混凝土强度技 术规 程T echnicalspecificationfortestofc()ncretestrengthby pulloutmethod中国计划出版社勘，中国工程 建 设协会 标准拔 出法检测混凝土强度技 术 规 程T echnicalspecificationfortestofconcretestrengthbypulloutmethodC E C S6 9:2 0 1 1主编单位：批准单位：施行 日期：中 国 建 筑 科 学研究 院哈 尔 滨工业大 学中国工程建设标准化协会2 0 1 1年1 0月1日中国计划出版社2 0 1 1北京中国工程建设协会标准拔 出法检测混凝 土强度技 术规 程C E C S 6 9,2 0 1 1中国建筑科学研究院哈尔 滨工业大学主编中国计划出版社 出版（地址：北京市西城 区木杯地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛印刷有限公司印刷85 0 X 1 1 6 8毫米l/3 21.7 5印张3 7千字2 0 1 1年8月第l版2 0 1 1年8月第l次印刷印数l一81 0 0册统一书号：1 5 80 1 7 76 2 9定价：1 7.0 0元中国工程建 设标准化协会公告第85号关于发布拔出法检测混凝土强度技术规程的公告根据中国工程建设标准化协会关于印发中国工程建设标准化协会2 0 0 7年第一批标准制、修订项目计划的通知）)（建标协字2 0 0 7第3 1号）的要求，由中国建筑科学研究院和哈尔滨工业大学等单位全面修订的拔出法检测混凝土强度技术规程，经本协会混凝土结构专业委员会组 织审查，现批准发布，编号为C E C S 6 92 0 1 1，自2 0 1 1年1 0月1日起施行。原后装拔出法检测混凝土强度技术规程 C E C S 6 99 4同时废止。中国工程建设标 准化协会二O一一年六月二二日轰名乙月 lJ吕根据中国工程建设标准化协会关于印发中国工程建设标准化协会2 0 0 7年第一批标准制、修订项 目计划的通知建标协字2。7第3 1号的要求，由中国建筑科学研究院和哈尔滨工业大学会同有关科研单位对原协会标准后装拔出法检测 混凝土强度技术规程 C E C S6 99 4进行修订。修订后本规程共分7章和1个附 录，主要 内容包 括：总则，术语和符号，基本规定，拔 出法检测装置，后装拔出检测技术，预埋拔出检测技术，混凝土强度换算及推定。本规程修订的主要技术内容是：增加了预埋拔出法；提供了后装拔出法 和预埋拔出法 的全 国统一测 强曲线；将拔出法检测混凝土强度技术的应用范围扩大到抗压 强度不大于80 M P a;对抗压强度大于5 0 M P a时可 以按 批推定的强度值离散程度进行了规定；取消了钻芯法修正的 内容。根据原 国家计委计标1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工和使用单位采用。自本规程施行之 日起，原标准C E C S 6 99 4废止。本规程 由中国工程建设标准化协会混凝土结构专业 委 员 会C E C S/T C S归口管理，由中国建筑科学研究院（北 京市北三环东路3 0号，邮编1 0 0 0 1 3，传真：0 1 0一84 2 82 1 2 4）负责解 释。在使用中如发现需要修改或补充之处，请将意见 和资料径寄解释单位。主 编 单 位：中国建筑科学研究院哈尔滨工业大学参编单位：昆山市建设工程质量检测中心1主要起 草 人：台州市建设工程质量检测中心北京瑞驰科技有限公司北京中煤矿山工程有限公司深圳金众工程检验检测有限公司广州市建筑科学研究院何春凯姜洪斌张仁瑜洪鑫庄亚君高素英李翠玲李建平张兴洪张树友梁天宇国天连石 云兴朋改非韩继云龚景齐蔡亚宁卢忠飞刘勇孙盛佩王炎主要 审查人：赵顺增目次1总则 （l)2术语和符号 ，”(2)2.1术语 （2)2.2符号 （2)3基本规定 （4)4拔出法检测装置 （6)4.1技术要求 （6)4.2拔出仪 （8)4.3钻孔机和磨槽机 ，（8)5后装拔出检测技术 （9)5.1一般规定 二（9)5,2钻孔与磨槽 一（1 0)5.3拔 出试验 尸 （1 0)6预埋拔出检测技术 （1 2)6.1一般规定 （1 2)6.2安装预埋件及试验前的准备，（1 3)6.3拔 出试验 （1 3)7混凝土强度换算及推定 （1 5)7.1混凝土强度换算 “，（1 5)7.2单个构件的混凝土强度推定 （1 5)7.3批抽检构件的混凝土强度推定 （1 6)附录A建立测强曲线的基本要求 （1 8)本规程用词说明 ，”(2 0)引用标准名录 二一”(2 1)附：条文说明 7 ”(2 3)C ontelltS1G eneralprovisions2T ermsandsymbols 二 2.1T erms2.2S ymbols3B asicrequirement4P unouttestapparatus 4.1T echnica呈requirement ，4.2P ulloutequipment4.3D rillingmachineand under一reamingequipment 5P ost一installpullouttesttechnique ：，5.1G eneralrequirement5.2D riningand under-reaming ”，一 ”5.3P ullouttest6C ast一in一placepullouttesttechnique6.1G eneralrequirement6.2F ixingthecast一in insertsand otherpreparations6.3P ullouttest7C onversionandestimatingofconcretecompressivestrength 7.1C onversionofconcretecompressivestrength7.2C ompressivestrengthestimatingofsinglecomponent7.3C ompressivestrengthestimatingofinspectionlot A ppendixAB asicrequirementsofbuildingstrengthcurve2E xplanationofwordingL istofquotedstandardsin thisspecificationA ddition:E xplanationofprovisions(2 0)(2 1)(2 3)1总则1.0.1为规范拔出法检测 混凝土强度的试 验方法，保证检测精度，制定本规程。1.0.2本规程适用 于混凝土抗压强度为1 0.oM P a一80.O M P a的既有结构和在建结构混凝土强度的检测与推定。1。0.3程外，采用拔出法进行混凝土强度检测与推定时，除应符合本规尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1拔出法pullouttest通过拉拔安装在混凝土中的锚固件，测定极 限拔出力，并根据预先建立 的极 限拔出力与混凝土抗压强度之 间的相关关系推定混凝土抗压强度的检测方法。拔 出法 包 括后装拔 出法 和 预 埋拔出法。2.1.2后装拔出法post一installpullouttest在已硬化的混凝土表面钻孔、磨槽、嵌人锚固件并安装拔出仪进行拔出法检测，测定极限拔出力，并根据预先建立的极限拔出力与混凝土抗压强度之 间的相关关系推定混凝土抗压强度的检测方法。2.1.3预埋 拔 出法cast一ioplacepullouttest对预先埋 置在混凝土中的锚盘进行拉拔，测定极 限拔出力，并根据预先建立的极限拔 出力与混凝土抗压强度之间的相关关系推定混凝土抗压强度的检测方法。2.2符号b胀簧锚 固台阶宽度；环形槽深度；dl后装法时为钻孔直径，预埋 法时为拉杆直径；dZ后装法时为胀簧锚固台阶外径，预埋法时为锚盘直径；d3反力支承内径；。r相对标准差；式u混凝土强度换算值；2fcu.e混凝土强度推定值；F拔出力代表值；h锚固件的锚固深度；钻孔深度；检验批中构件混凝土强度换算值的平均值；检验批中构件混凝土强度换算值的标准差；检验批中所抽检构件的测点总数；h厂。fcmS占变异 系数。3基 本 规定3.0.1拔出法检测结果可作为评价混凝土质量的一个主要依据。下列情况宜采用预埋拔出法：1确定拆除模板或施加荷载的时间；2确定施加或放张预应力的时间；3确定预制构件吊装的时间；4确定停止湿热养护或冬季施工时停止保温的时间。3.0.2检测前应 全 面 了解工程有关情况，并宜具备下 列有关资料：1工程名称及设计、施工、建设单位名称；2结构或构件名称、设计图纸 及 图纸 要求的混凝土 强度等级；3粗骨料品种、最大粒径及混凝土配合比；4混凝土浇筑和养护情况 以及混凝土的龄期；5结构或构件存在的质量问题等。3.0.3本规程适用于测试 面与内部质量一致的混凝土结构及构件。3.0.4符合下列各项条件的构件可作为同批构件：1混凝 土强度等级相 同；2混凝土原材料、配合比、施工 工艺、养护条件及龄期基本相同；3结构或构件种类相同；4构件所处环境相同。3.0.5结构或构件的测点应标有编号，并宜绘制测点布置 示意图。43.0.6拔出法检测后，应对测点部位进行修补。3.0.7本规程提供了全 国统一测强曲线，也 可根据实际情况制定地 区测强曲线和专用测强曲线，测强曲线相对标准差 不应大于1 2写。建立测强曲线的方法可按附录A执行。3.0.8从事拔出法检测的人员，应经过专门的培训与考核，并持有主管单位颁发 的合格证书。4拔出法检测装置4.1技 术要求4。1。14。1.2拔出法检测装置由钻孔机、磨槽机、锚固件及拔出仪等组成。钻孔 机、磨槽机、锚固件及拔出仪必须具有制造工厂的产品合格证，拔出仪的计量仪表必须具有法定计量部门的校准合格证。4.1.31拔出法检测装置可采用 圆环式或三点式。圆环式后装拔 出法检测装置的反力支承内径姚5 5 mm，锚固件的锚固深度h宜为2 5 mm，钻孔直径 dl 宜为（图4.1.3一1）。宜为1 8mm犷 其以图4.1.3一1圆环式后装拔 出法检测装置1一拉杆沼一对中圆盘 口一胀簧讲一胀杆币一反力支承2圆环式预 埋拔 出法检测装置的反力支承 内径d3宜为5 5 mm，锚固件 的锚固深 度h宜为2 5 mm，拉 杆 直 径d，宜为lomm，锚盘直径d：宜为2 5 mm（图4.1.3一2）。6呜白豁辱图4.1.3一2圆环式预埋拔 出法检测装置1一拉杆 沼一锚盘，3一反力支承3三点式后装拔 出法检测装置的反力支承内径d。宜为1 2 O mm，锚 固件 的锚固深度h宜为3 5 mm，钻孔直径d，宜为2 2 mm（图4,1.3一3）。图4.1.3一3三点式后装拔 出法检测装置1一拉杆 沼一胀簧；3一胀杆；4一反力支承4.1.4当混凝土粗骨料最大粒径不大于4 0 mm时，宜优先采用圆环式拔 出法检测装置。4.2拔出仪4,2.1拔出仪应由加荷装置、测力装置及反力支承三部分组成。4.2.2拔出仪技术性能宜满足下列要求：1测试最大拔出力宜为额定拔出力的2 0一80%;2圆环式拔出仪的拉杆及 胀簧材料极限抗拉强 度 不应小于21 0 0 M P a;3工作行程对 于 圆环 式拔出法检测装置 不应小 于4 mm；对于三点式拔出法检测装置不应小于6 mm;4允许示值误 差为士 2%FS;5测力装置应具有峰值保持功能。4,2.3拔出仪应每年至少 校准一次。当遇下列情况之一时，应重新校准：1更换液压油后；2更换测力装置后；3经维修后；4拔出仪出现异常时。4.3钻孔机和磨槽机4.3.1钻孔机宜采用 金刚石薄壁空 心钻。金刚石薄壁 空 心钻应带有水冷却装置。4.3.2钻孔机
