《建筑给水铜管管道工程技术规程》CECS171：2004.pdf

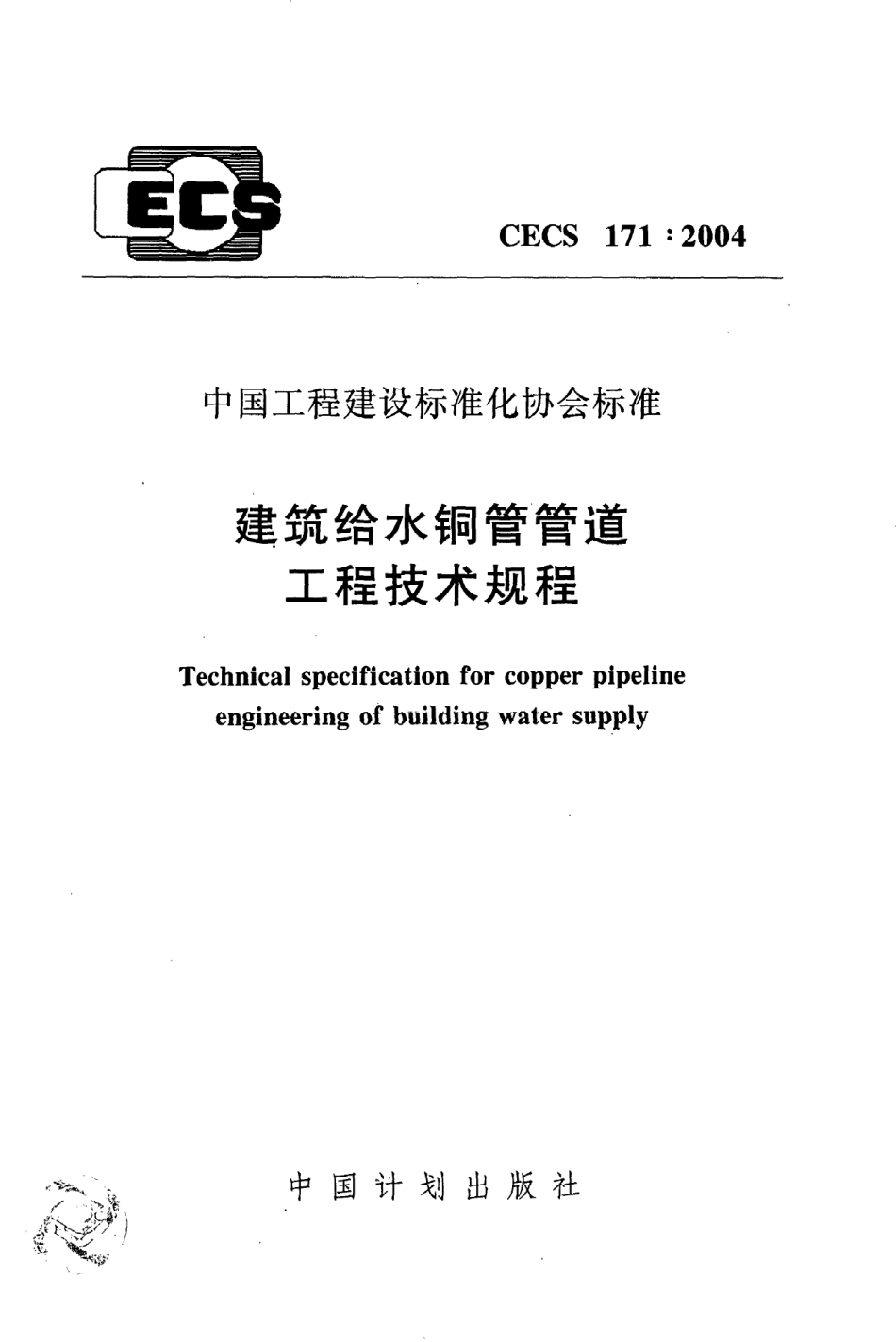

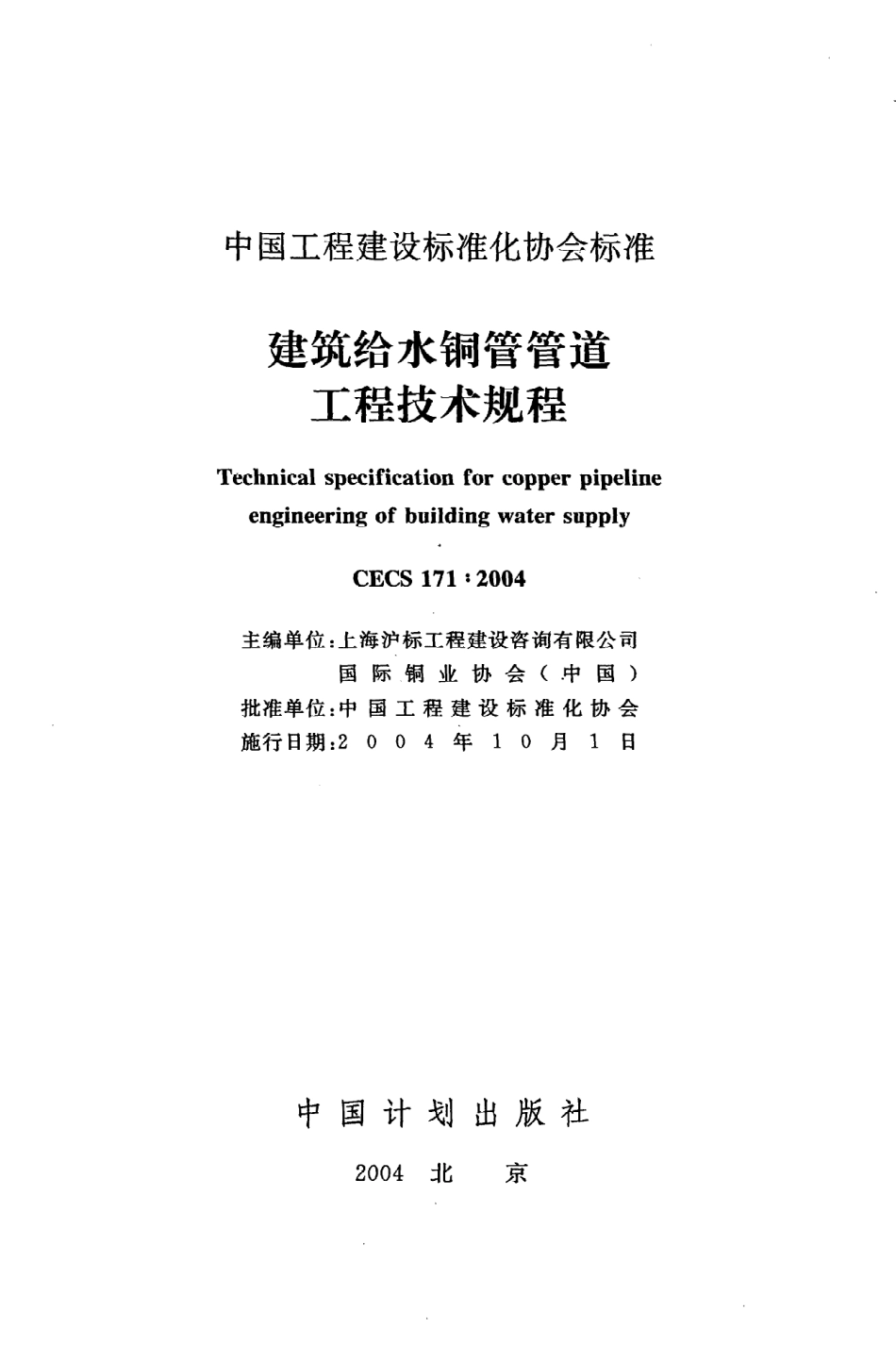

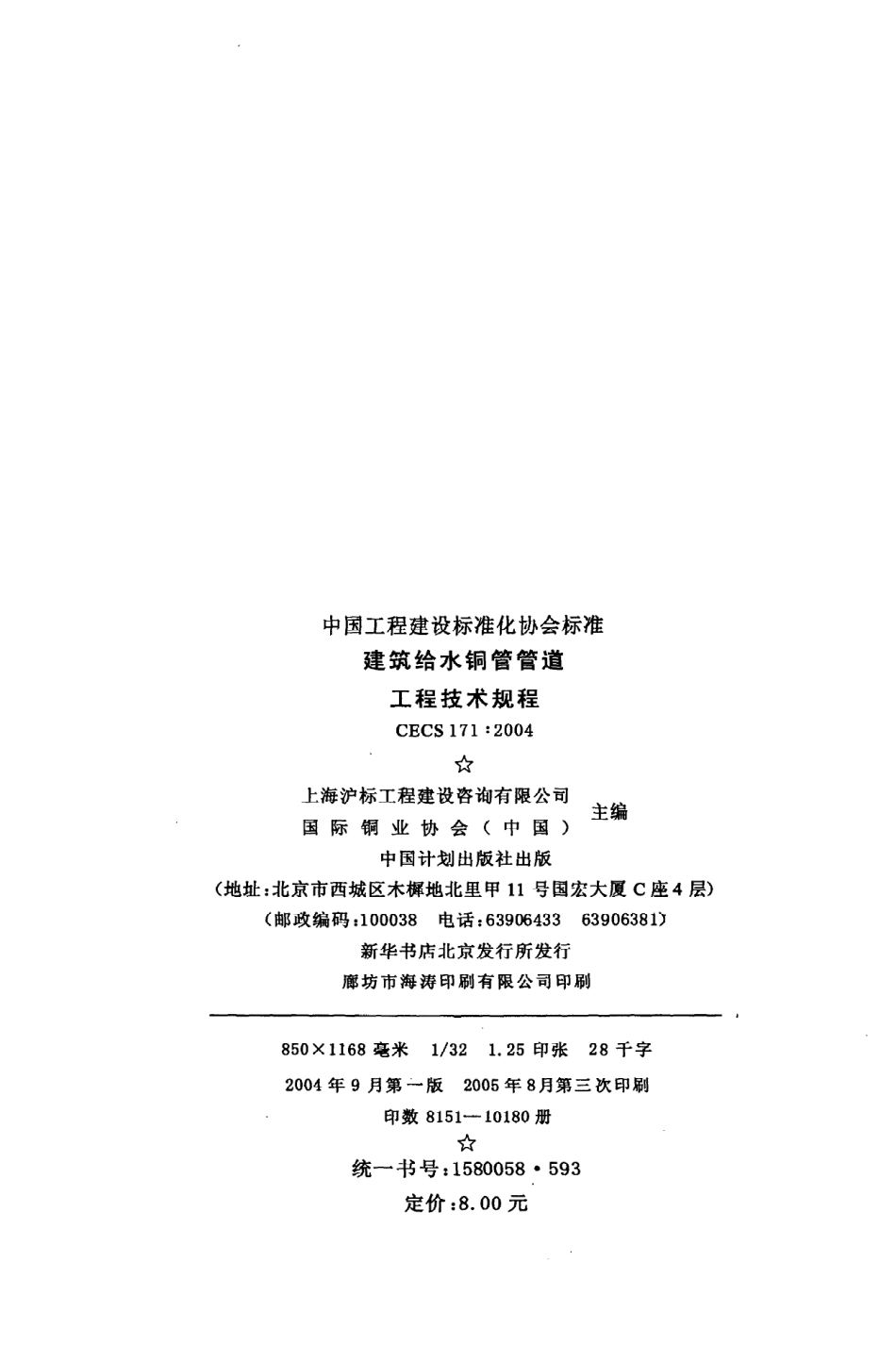

C E C S1 7 1:2 0 0 4中国工程建设标准化协会标准建筑给水铜管管道工程技术规 程T echnicalspecificationforcopperpipelineengineeringofbuildingwatersupply头标中国计 划出版社，分犯中国工程建设标准化协会标准建筑给水铜管管道工程技术规程T echnicalspecificationforcO P perpipelineengineeringofbuildingwatersuP plyC E C S 1 7 12 0 0 4主编单位：上海沪标工程建设咨询有限公 司国 际 铜 业协 会（中国）批准单位：中国工程建设 标 准化 协 会施行 日期：200 4年1 0月1日中国计 划出 版社2 0 0 4北京中国工程建设标准化协会标准建筑给水铜管管道工程技 术规程C E C S 17 1:2 0 0 4上海沪标工程建设咨询有限公司国际铜业协 会（中 国）中国计划出版社 出版主编（地址：北京市西城区木择地北里 甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛 印刷有 限公司 印刷85 0X11 6 8毫米1/3 21.2 5印张2 8千字2 0 0 4年9月第一版2 0 0 5年8月第三次印刷印数81 5 1一1 0 1 80册统一书号：1 5 80 0 5 85 9 3定价：8.0 0元言朋根据中国工程建设标准化协会（2 0 0 2）建标协字第3 3号文关于印发中国工程建设标准化协会2 0 0 2年第二批标准制、修订项 目计划的通知的要求，制定本规程。本规程的制定，遵 照 国家有关基本建设的方针政策，在总结我国铜管用 于建筑给水工程 的设计、施工和验收经验的基础上，广泛征求了国内有关科研、设计、施工、生产、管理、教学等部门的意见，并参考了发达国家的相关标准。本规程共分六章和4个附录。内容包括总则、术语、管材管件、设计、施工、验收等。根据国家计委计标1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，现批准协会标准建筑给水铜管管道工程技术规程，编号为cE cs17 1:2 0 0 4，推荐给工程建设设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理，由上海沪标工程建设咨询有限公司（上海市斜土路1 1 7 5号景泰大厦1 4 0 5室，邮编2 0 0 0 3 2）负责解释。在使用中如发现有需要修改和补充之处，请将意见 和资料径寄解释单位。主 编 单 位：上海沪标工程建设咨询有限公 司国际铜业协会（中国）参编 单 位：上海市质量技术监督局上海市安装工程有限公司上海鑫申江铜业有限公司澳大利亚南方阳光国际有限公司天力管件有限公司上海宝洋塑业有限公司主要起草人：桑鲁青姜文源杜伟国姜国芳钱俏鹏张听柳知春杜 国明施文勇陈仁慈阂青蓉中国工程建设标准化协会2 0 0 4年8月1 0日目次1总、则 .2术语3管材、管件4设计4.1管道布置和连接 .4.2管道的补偿、保温 ：4.3水力计算5施工5.1一般规定5.2管道敷设5.3管道连接6验收附录A本规程适用铜管的主要技术指标附录B钎焊铜管承插口、卡套连接和卡压连接的规格尺寸附录C铜管法兰连接的连接尺寸附录D沟槽连接的槽口尺寸：本规程用词说明附：条文说明(2)(4)(6)(6)(7)(8)(9)(9)(1 0)(1 2)(1 5)(1 7)(1 8)(2 0)(2 1)(2 2)(2 3)1总则1.0.1为使建筑给水铜管管道工程做到技术先进、经济合理、安全卫生，确保质量，制定本规程。1.0.2本规程适 用 于新建、改建和扩建的建筑给水（包括生 活热水、饮用净水等）铜管管道工程的设计、施工及验 收。1.0.3建筑给水用铜管管材、管件的质量 应符合现行国家标准无缝铜水管和铜气管 G B/T1 80 3 3、铜管接头G B/T1 1 6 1 8和现行行业标准建筑用铜管管件（承插式）C J/T1 1 7、塑覆铜管Y S/T4 5 1等有关标准的规定。1.0.4铜管用 于建筑给水工程 时，除执行本规程外，尚应符合国家现行有关标准 的要求。2术语2.0.1铜管copperpipes按无缝铜水管和铜气管 G B/T1 80 3 3标准拉制的薄壁铜质管材。其状态可分为硬、半硬、软三种。2.0.2硬态铜管（Y)hardcopperpipes硬度大于1 0 0（、H V/5）的铜管。2.0.3半硬态铜管（Y Z)half-hardcopperpipes硬度介于7 5一1 0 0(H V/5）之间的铜管。2.0.4软态铜管（M)annealedcopperpipes硬度小于7 5(H V/5）的铜管。2.0.5塑覆铜管plasticcoatedcopperpipes外壁具有塑料包覆层的铜管。2.0.6钎焊连接capillaryjointing以熔点低于母材的钎料与母 材一起加热，在母材不熔化的情况下，钎料熔化后润湿并填充母材连接处 的缝隙，两者相互熔解 和扩散，从而形成钎焊缝 的连接方式。2.0.7硬钎焊连接brazingiointing钎料熔点大于4 5 0 的钎焊连接。2.0.8软钎焊连接solderingjointing钎料熔点小于4 5 0 的钎焊连接。2.0.9卡套连接compressivejointing拧紧螺母，使配件内鼓形铜环受压紧固而封堵管道 连接处缝隙的连接方式。2.0.1 0卡压连接press一fitjointing将带有橡胶密封圈的承口管件，在管口处压紧而起密封和紧2固作用的连接方式。2.0.1 1沟槽连接rollgrooving将并合式卡箍件、橡胶密封 圈和紧固件组 成 的快速接头卡人管外壁的预制沟槽中，紧固后达到密封连接方式。3管材、管件3.0,1一建筑给水铜管应采用T P Z牌号铜管。其力学性能和化学成分应符合本规程附录A的要求。3.0,2建筑给水铜管宜采用硬态铜管。当管径不大于D N 2 5时，可采用半硬态铜管。3.0.3建筑给水系统的铜管管材，当采用钎焊、卡套、卡压 连接时，其规格可按表3.0.3确定。表3.0.3建筑给水铜管管材规格（mm)公称直径D N外径D e工作压力1.O M P a工作压力1.6 M P a工作压力2.S M P a壁厚占计算内径踌壁厚计算内径妈壁厚计算 内径妈6。86.88.88.8八U1C Jj工一，l2 0.22 6.2nl内b9自一9口O白一八廿O d一八乃5 1.66 4。082828一1 0一1 2一1 5一2 2一2 8一3 5一4 2一5 4一6 7一85:，一n甘一叹d一n一一b一，曰一O一O一亡a一nU6一8一妇一州一团一创一3一引一自一引一乡1 0 01 0 51 0 33.51 2 51 3 00.60.60。60.70.90.91.21.21.21.51.52.53。01 2 76一此廿一n匕内了一Q一9一9曰一O自一今自一9自一：口一叹。一：0一0一O一O一0一0一1一1一1一1一1一1一1公称直径D N径、外D工作压力1.O M P a工作压力1.6 M P a工作压力2。S M P a壁厚占计算内径dj壁厚占计算内径dj壁厚占计算内径dj1 5 01 5 92.01 5 53。01 5 34。01 5 12 0 02 1 94.02 1 14.02 1 15.02 0 92 5 02 6 74.02 5 95。02 5 76.02 5 53 0 03 2 55.03 1 56.03 1 38.03 0 9续表3.0.3注23.0.4表3.0.采用沟槽连接时，管壁应符合表3.0.4的要求。外径允许偏差应采用高精级。采用沟槽连接的铜管应选用硬态铜管。其壁厚不应小于4规定的数值。表3.0.4沟槽连接时铜管的最小壁厚【mm)公称直径D N外径 D e最小壁厚占5 05 42.06 56 72.080852.51 0 01 0 83.51 2 51 3 33.51 5 01 5 94.02 0 02 1 96.02 5 02 6 76.03 0 03 2 5一6.03.0.5管材、管件接口的尺寸应相匹配。弯头宜采用曲率半径R等于公称直径D N(R不包括承口深度）的大曲率半径弯头。3.0.6钎焊铜管承插口、卡套连接和卡压连接的规格尺寸应符合本规程附录B的要求。3.0.7铜管法兰连接的连接尺寸应符合本规程附录C的要求。3.0.8用于沟槽连接的铜管槽口尺寸应符合本规程附录D的要求。54设计4.1管道布置和连接4.1.1在建筑给水铜管管道系统中，不宜直接连接钢管等其他金属管材、管件。4.1.2埋地铜管宜采用塑覆铜管。4.1.3铜管不得浇注在钢筋混凝土 内（包括楼板和墙体）。除硬钎焊连接的铜管外，采用其他连接方式的铜管均不得暗设在墙内或地 面垫层内。4.1.4引人管不宜穿越建筑基础。穿越外墙时，应预留孔洞、敷设铜套管，并应考虑建筑沉降等因素。4.1.5进户管敷设 宜采用折弯进户方式。4.1.6洗脸盆、大便器等小流量 配水支管可采用分水器 配水方式。注：分水器配水方式包括常径配水和缩径配水；缩径 配水包括部分缩径 和全部缩径。4.1.7管道穿越楼板、承重墙时，应预留孔洞并设套管。安装在楼板内的套管，其下端应与楼板平齐，顶部应高出室内地 坪2 0一5 0 mm。安装在墙壁 内的套管，其两端应 与装饰面相平。4.1.8管道不应穿越建筑物的沉降缝、伸缩缝。当必须穿越时，应采取有效的技术措施。4.1.9管道不得敷设在烟道、风道、电梯井和排水沟内，不宜穿越橱窗、壁柜。4.1.1 0嵌墙敷设的铜管管径不 宜大于D N 2 5，且 宜采用塑覆铜管，槽内铜管应有固定措施。嵌墙敷设时，水平凹槽长度不得影 响结构安全。64.1.1 1横管宜有2编一5编 的坡度，坡向泄水装置。4.1.1 2铜管的连接可采用钎焊连接、法兰连接、沟槽连接、卡套连接、卡压连接等方式，并应符合下列要求：1铜管的钎焊连接方式宜采用硬钎焊连接。非埋设的管径不大于D N 2 5的支管可采用软钎焊连接。2埋设铜管应采用硬钎焊连接。3管径小于D N 5 0的支管 可采用卡套连接、卡压 连接；管径不小于D N 5 0的支管可采用沟槽连接。4进户管及水表接口不 得 埋 设，并应采用 可拆卸的连接方式。5管道 系统与供水设备连接时，其接口处应采用可拆卸的连接方式。4.1.1 3建筑给水铜管管道 系统应采用铜制管件、附件。铜管与钢制设备的连接应采用铜合金配件。4.1.1 4建筑热水回水管道不应采用正四通铜制管件和侧向出流的正三通铜制管件，应采用侧向人流的导流三通特制铜管件。4.2管道的补偿、保温4.2.1当热水铜管直线段长度大于1 0 m时，应采取补偿措施：管径大于D N 4 O时宜采用波纹伸缩节；管径 不大于D N 4 0时宜 采用管道 自然补偿。4.2.2因温差 引起 的管道轴向变形量，可按 下列公式确定：L一aL，T(4.2.2一1)T=0.6 5t,+0.1 0 tg(4.2.2一2)式中L管道伸缩长度（mm);T计算温差（）;t:管道内水的最大变化温差（）;tg管道外空气的最大变化温差（）;L管段长度（m);7a线膨胀系数（mm/mK),a=0.0 1 8。注：当供水温度不大于7 5 时，补偿量可按1.Z mm/m估算。4.2.3管道 固定支架的间距应根据管道伸缩量、伸缩接头允许伸缩量等因素确定。固定支架宜设置在变径、分支、接口处及所穿越的承重墙与楼板的两侧，垂直安装的配水干管应在其底部设置 固定支架。4.2.4铜管进出水箱等设备的出人口处应增设支架加强。4.2.5对建筑给水铜管，冷水管应采取防结露措施；热水管应做绝热保温处理。绝热材料应采用不腐蚀铜管的材料。绝热层厚度应经计算确定。注：铜管导热系数3 83.S W/m”；对 塑 覆铜管，齿条型 导热系数为0.1 84?0.2 5 W F m”，闭孔发袍型为0.0 4
