《无源无线智能控制系统技术规程》CECS296：2011.pdf

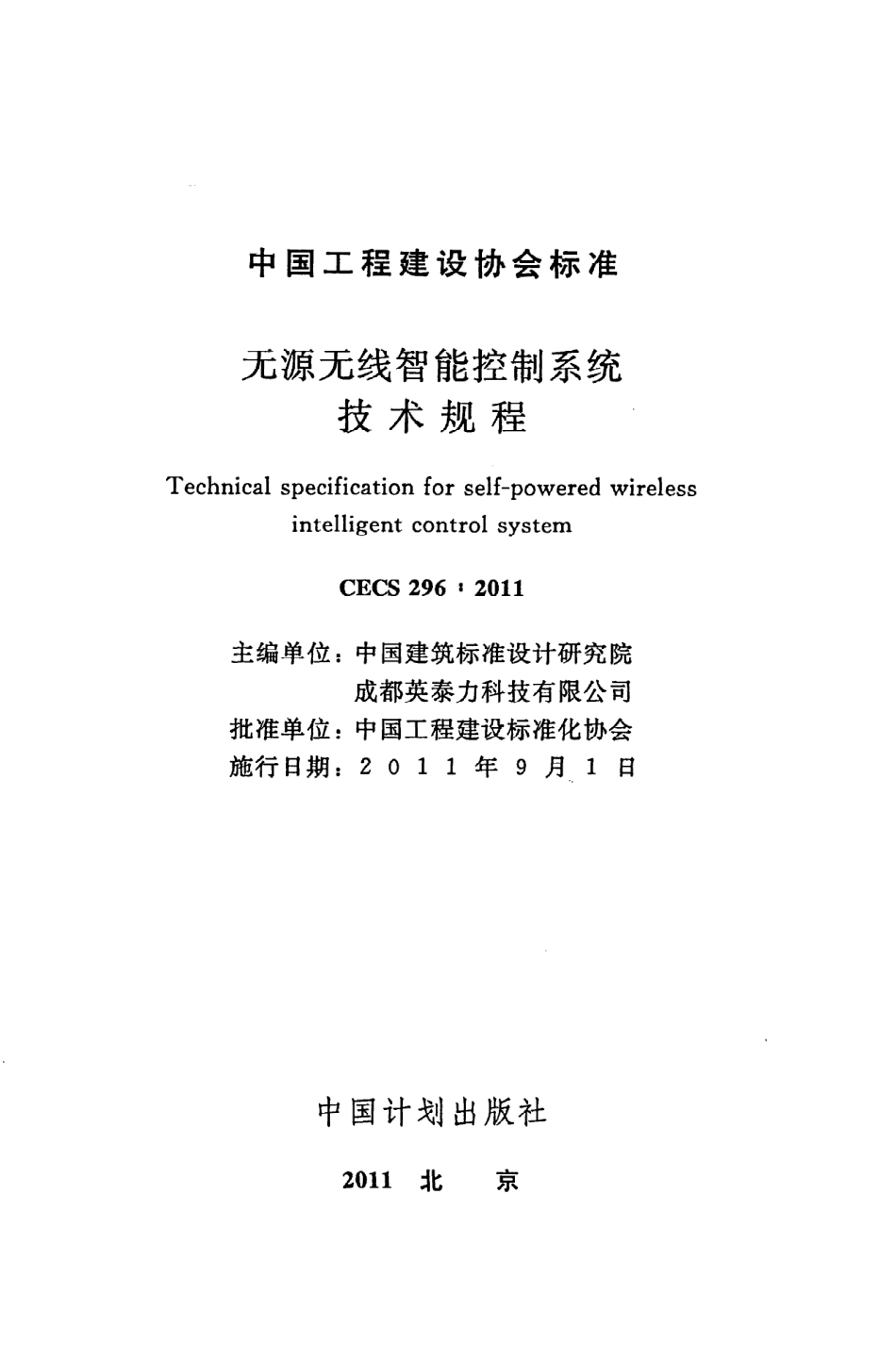

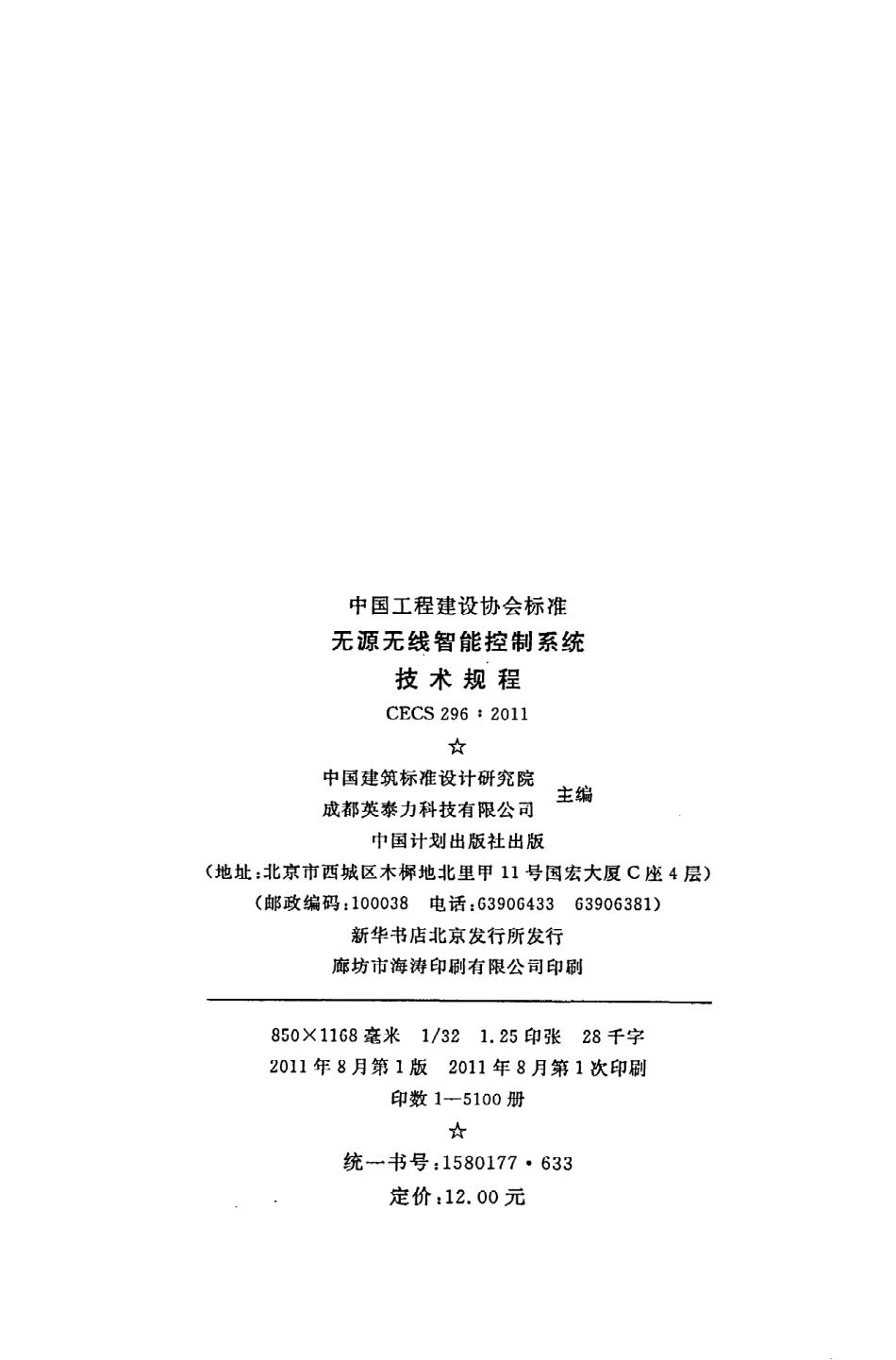

C E C S 2 9 6:2 0 1 1中国工程建 设 协 会 标 准无源无线智能控 制系统技 术规 程T echnicalspecificationforself-poweredwirelessintelligentcontrolsystem中国计划出版社中国工程 建 设协会标 准无源无线智能控制系统技 术 规程T echnicalspecificationforself-poweredwirelessintelligentcontrolsystemC E C S 2 9 6:2 0 1 1主编单位批准单位施行日期：中国建筑标准设计研究院成都英泰力科技有限公司：中国工程建设标准化协会:201 1年9月1日中国计划出版社2 0 1 1北京中国工程建设协会标准无源无线智能控 制 系统技 术规 程C E C S 2 9 6:2 0 1 1中国建筑标准设计研究院成都英泰力科技有限公司中国计划出版社 出版主编（地址：北京市西城区木椰地北里 甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行廊坊市海涛印刷有 限公 司印刷85 0 X 1 1 6 8毫米l/3 21.2 5印张2 8千字2 0 1 1年8月第1版2 0 1 1年8月第l次印刷印数l一5 1 0 0册统一书号：1 5 80 1 7 76 3 3定价：1 2.0 0元中国工程建 设标准化协会公告第84号关于发布无源无线智控制系统技术规程的公告根据中国工程建设标准化协会关于印发 2 0 1 0年第一批工程建设协会标准制定、修订计划的通知）)（建标协字2 0 1 02 7号）的要求，由中国建筑标准设计研究院和成都英泰力科技有限公司等单位编制的无源无线智能控制系统技术规程，经本协会建筑与市政工程产品应用分会（筹）组 织审查，现 批准发布，编号为C E C S 2 9 62 0 1 1，自2 0 1 1年9月1日起施行。中国工程建设标准化协会二O一一年六月七 日目卜乙J?.月 lJ吕根据中国工程建设标准化协会关于印发 2 01 0年第一批工程建设协会标准制定、修订计划的通 知）)（建标协字2 0 1 02 7号）的要求，制定本规程。无 源无线智能控制系统是将无线传感网络技术（W S N）、能量转换与存贮、低功耗信号处理 和传输技术应用于建筑设备管理和工业控制 自动化的一种新型智能感应控制系统。本规程是在总结国内外有关设计、施工、管理 经 验 和科研成果 的基 础 上、考虑技术发展 的趋势，对无 源无线智能控制系统的技术要求、设计、安装、验 收和维护等做出了规定。根据原国家计委计标1 9 861 6 4 9号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给建筑工程的设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑与市政工程产品应用分会（筹）C E C S/T C 3 7（地址：北京首体南路9号 主语 国际2号楼中国建筑标准设计研究院，邮政编码：1。4 4）归口管理并负责解释。在使用 中如发现需要 修 改 和补 充 之处，请将意见 和资料 径寄解释单位。主 编 单 位：中国建筑标准设计研究院成都英泰力科技有限公司参编 单 位：中国建筑西南设计研究院广州市设计院成都理工大学北京市建筑设计研究院同济大学建筑设计研究院（集团）有限公 司主要起 草 人：万刑肖建平姚赤飘洪元 颐吴恩远何江华张建新吴耀廖鸣铺徐建兵苗放银瑞鸿夏林主要 审查 人：陈崇光李道本邵明杰王东林徐华朱立彤张文才目次1总则 （1)2术语 （2)3基本规定 ，（4)3.1一般要求 ，（4)3.2系统组件 （4)4系统设计 一（6)4.1一般规定 （6)4.2系统组件的设置 （6)5系统安装 一（8)5.1一般规定 （8)5.2安装要求 ，（8)6系统验收 （1 0)6.1一般规定 ，（1 0)6.2验收要求 （1 0)7维护 一（1 2)附录A无 源无线智能控制系统工程调试记 录 （1 3)附录B无源无线智能控制系统工程验收记 录 （1 4)本规程用词说明 ，.（1 5)引用标准名录 （1 6)附：条文说明 ，（1 7)C ontentS1G eneralprovisions2T erms3B asicrequirement3.1G eneralrequirements ”3.2S ystemcomponents4S ystemdesign4.1G eneralrequirements ，”4.2D esignchoice ”二”5S ysteminstallation5.1G eneralrequirements ”二 ”二”5.2I nstanationrequirements ，6S ystemacceptance6.1G eneralrequirements”6.2S ystemacceptance ”，”7M aintenance ，”岁 A ppendisAD ebuggingrecordof self-poweredwirelessintelhgentcontrolsystem A ppendisBA cceptancerecordof self-poweredwirelessintelligentcontrolsystemE xplanationofwordinginthi:sspecification ，L istofquotedstandardsA ddition:E xplanationofprovisions(l)(2)(4)(4)(4)(6)(6)(6)(8)(8)(8)(1 0)(1 0)(1 0)(1 2)(1 3)(1 4)(1 5)(1 6)(1 7)21总则1.0.1为了统一建筑工程中无源无线智能控制系统的技术要求，以利于正确选 型、安装和使用，做到安全可靠、经济合理、使用和维护方便，制定本规程。1.0.2本规程适用 于新建、改建和扩建的民用建筑中的照 明、空调风机盘管、遮阳等终端设备的智能控制。主要 通 过无线电信号传输实现无源无线智能控制系统在各类民用建筑中的应用。1.0.3无 源无线智能控制系统的设计、选 型、安装、验收和维护，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2术语2.0.1无源无线终端S elf-poweredwirelessterminalunit通过转换和存贮能量的方式提供工作所需能量，并以无线电信号方式发送所检测到参数的设备。2.0.2一无源无线控制面板self一poweredwirelesscontrolp孰nel手动触发，内含无线传输模块，通过无线电信号传输控制电源通断和调光 目的的设备。2.0.3无 源 无线门窗磁传感器self一poweredW irelessmag-netlC C ontaC tS enS 0 r自带太阳能电池板，通过无线电信号方式传输门窗开闭状态的信号处理装置。2.0.4无 源 无线红外探测 器self一poweredwirelessP VI Rdetector自带太 阳能 电池板，通 过无线电信号方式传输探 测范 围内红外辐射物体位移量 的信号处理装置。2.0.5无 源无线温度传感器self-poweredwirelesstempera-tU reS enS O I自带太阳能电池板，通 过 无线电信号方式传输探测到的环境温度值的信号处 理装置。2.0.6无线湿度传感器self-poweredwirelesshumiditysen-S O r通过无线电信号方式传输探测 到 的通风及 空调等外部环境相对湿度值的信号处理装置。2.0.7无线照度传感器wirelesslightsensor2通过无线电信号方式传输探测到的环境光线照度值的信号处理装置。2.0.8无线接收器wirelessreceiver接收无源无线终端发出的无线电信号，并发出相应动作指令信号，具备数据存储和 网络通信等功能的信号处理设备。其中指令信号分为开关信号和模拟信号两种。开关信号能够控制执行器执行通断动作；模拟信号能够控制执行器执行可变模拟量输出。2.0.9执行器actuator接收无线接收器 的信号，执行通断动作或提供可变模拟量输出的设备。2.0.1 0无线中继转发器wirelessrepeater接收并转发无 源无线终端发出的无线电信号，增加无线电信号有效传输距离的设备。2.0.1 1有效传输距离effectivetransmissiondistance无线接收器正确接收来 自无 源无线终端发射的无线信号条件下，无线接收器与无 源无线终端之 间 的最大直线 距离。传输介 质不同，有效传输距离也会不同。2.0.1 2无线测距仪wirelessrangefinder用于测量无源无线终端与无线接收器之间有效传输距离的仪器。3基本 规 定3.1一般 要求3.1.1无源无线智能控制系统所采用的无线电工作频率应符合下列频段 要求：(3 1 4一3 1 6)M H z,(4 3 0一4 3 2)M H z,(4 3 3.0 0一4 3 4.7 9)M H z,(7 7 9?7 87)M H z,(86 8?86 8.6)M H z。3.1.2无 源无线智能控制系统所 采用 的无线电工作频率的辐射强度应小于1 0拌W/cmZ。3.1.3无源无线智能控制系统中的设备所产生的电磁干扰不应超过无线电通信设备和长途 电信设备以及其他相关仪器设备按规定用途正常运行时的允许水平。3.1.4无 源无线智能控制系统中的设备应符合电磁兼容的要求。3.1.5无 源无线终端应为信号采集和信号发送的单元，不宜敷设管线。3.1.6无 源 无线终端和 无线 中继转发器的发射功率不应大于smw，辐射功率应小于Z mw。3.1.7无 源无线终端的防护等级不应低于I P 2 0。当安装于室外时，其外壳应采用与周围环境相适应的防护等级。3.2系统组 件3.2.1无源 无线门窗磁传感器 的技术要求应符合以下规定：1零储能状态下，环境照度为3 0 olx时，无 源无线门窗磁感应传感器启动的时间应在1 0 min内。2应定时发送当前状态信号。3.2.2无 源无线温度传感器 的测量范围应在一2 0一5 0内。3.2.3无 源无线照度传感器的测 量范围应在（1 0一3 0 0 0 0)lx范4围内。3.2.4无线接收器 的技术要求应符合下列规定：1应能存储和清除无 源无线终端的地址。2断电恢复后，应能备份和恢复内部的设 置参数和无 源无线终端的地址。3.2.5无线中继转发器 的最大空 旷传输距离不应小于3 0 O m。3.2.6执行器所承受的负载电流应与其接人 电路的规格相匹配。4系 统 设 计4.1一般 规 定4.1.1无 源无线智能控制系统，应能对 照度、温度、湿度、空气质量等参数进行检测，并作出相应 的调节和控制。4.1.2无 源无线智能控制系统应符合下列规定：1应支持开放式系统技术。2选择的系统或产品应具备开放性和互操作性。3应采取必要 的防范措施，确保系统和信息的安全性。4.1.3无 源无线智能控制系统可采用下列两种形式：1独立控制方式。无线接收器接收无 源无线终端发射的无线电信号并进行判断，通 过执行器实现对各设备的电源通断或调节管理。各个无线接收器之间是独立的；2联网控制方式。通 过系统总线将各无线接收器连接至 网关，通过 网络对系统中的各种设备进行集中监测和控制。4.1.4接人智能化集成系统时，应采用标准通信协议或开放专用协议，并符合现行国家标准智能建筑设计标准 G B/T5 0 3 1 4中的有关规定。4.2系统组件 的设置4.2.1无 源无线终端的设 置，应符合下列要求：1电源 回路通断或调光宜设 置无源无线控制面板。2空调 风机盘管节能控制宜设 置无 源无线门窗磁传感器。3室内照 明节能宜设 置无 源无线红外 探 测 器。平时无外部照 明的场所应采用外部供给电源 的无线红外探测器，有外部照 叨的场所宜采用无 源无线红外探测器。64室内环境
