《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92.pdf

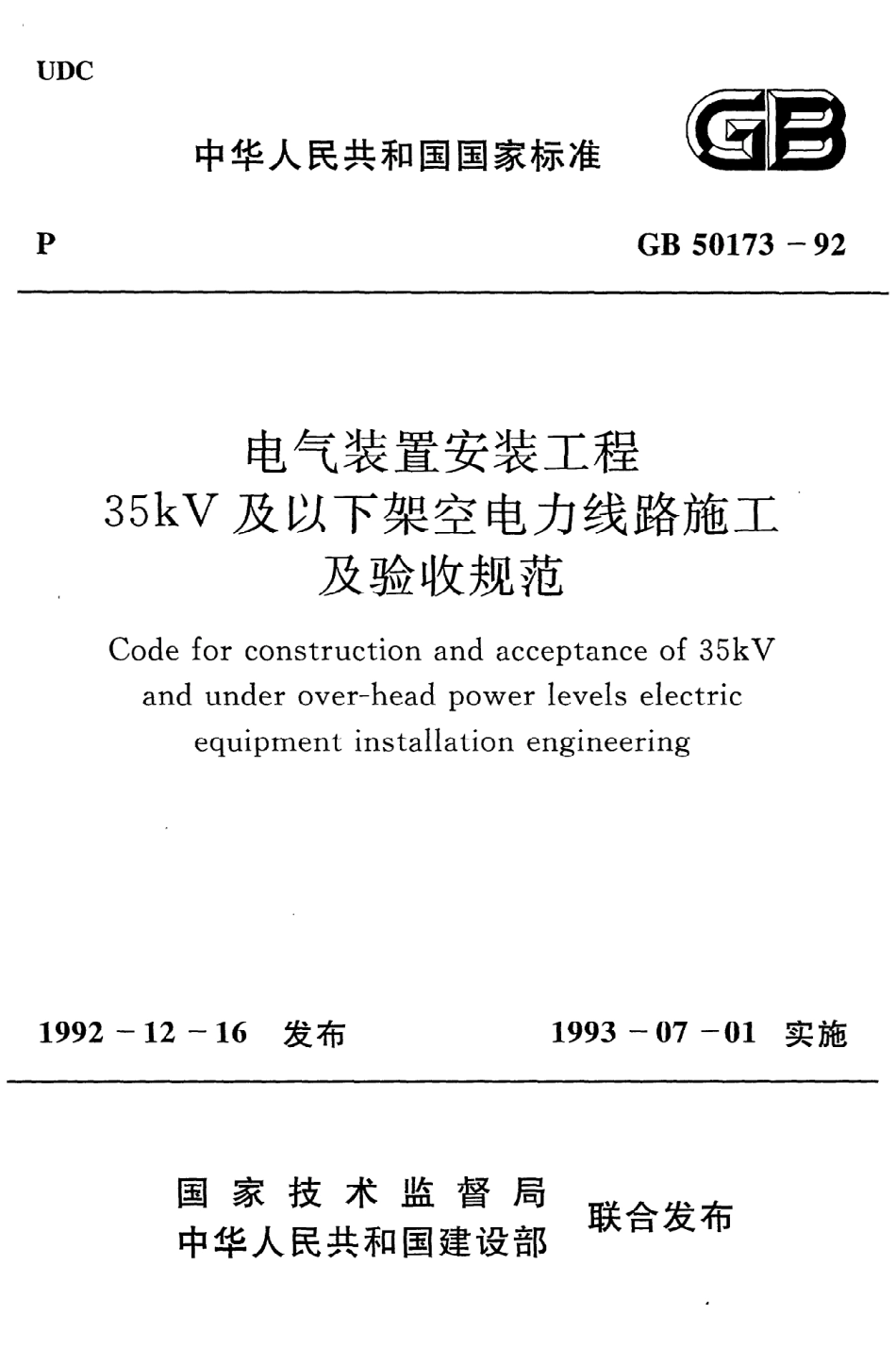

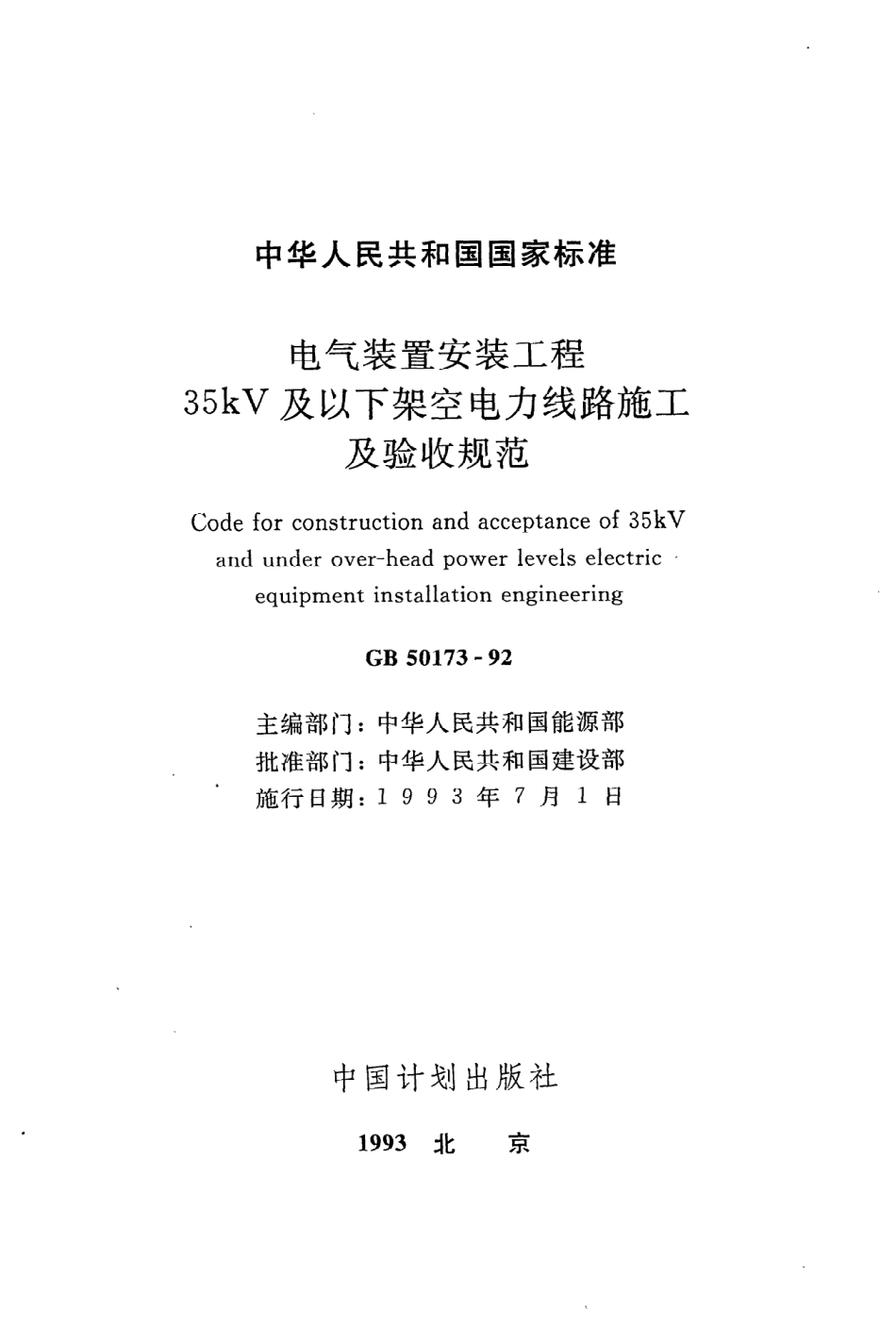

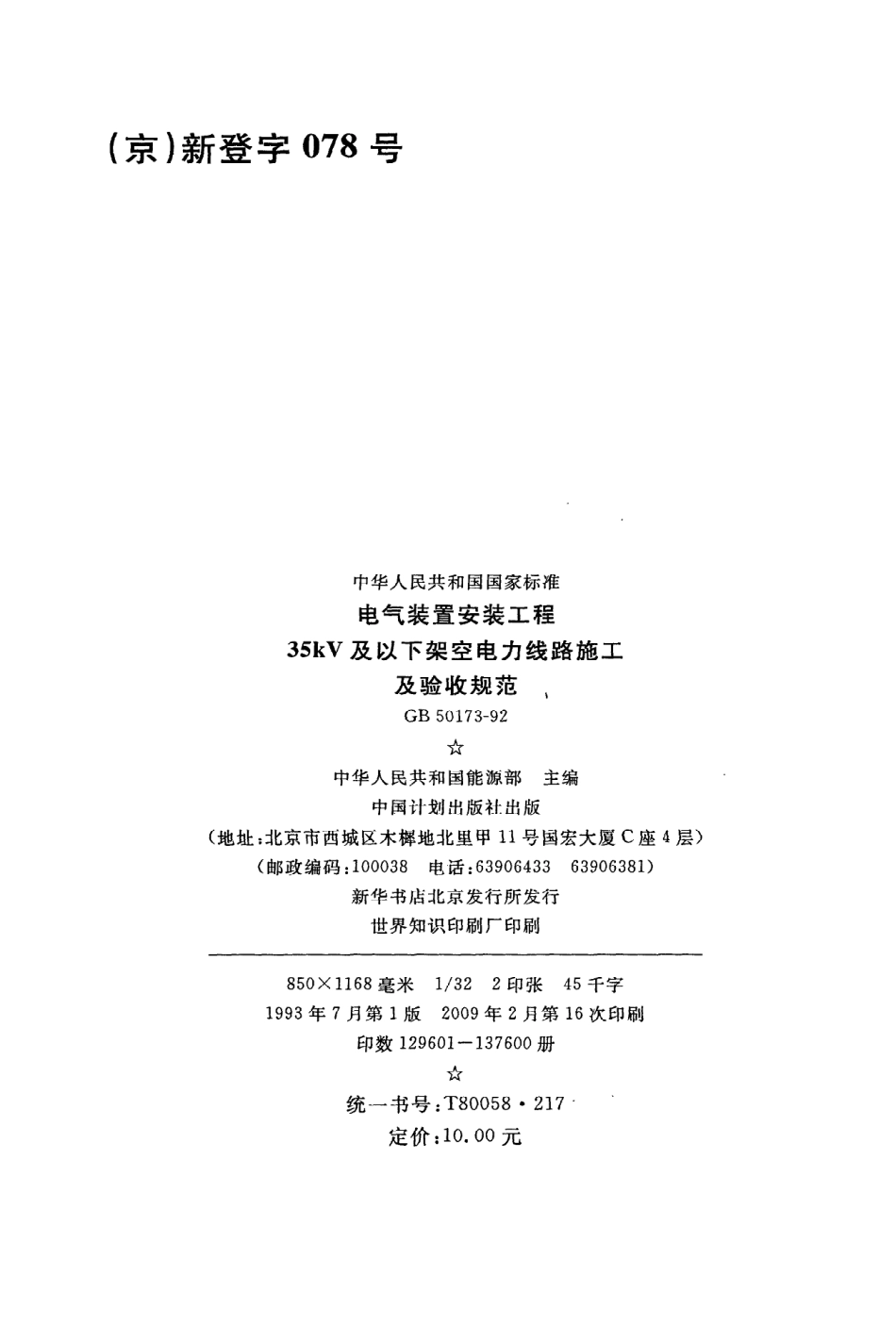

U D C中华人民共和国 国家标准2n夕PG B5 0 1 7 3一电气装置安装工程3 5 kV及以下架空 电力线路施工及验收规范C odeforconstructionandacceptanceof3 5 kVand underover一headpowerlevelselectricequipmentinstallationengineering1 9 9 2一1 2一1 6发布1 9 9 3一0 7一0 1实施国家 技 术监督局中华人民共和 国建设部联合发布，一二，一中华人 民共和 国国家标准电气装置安装工程3 5 kV及以下架空电力线路施工及验收规范C ode forconstructionandacceptanceof 3 5 kVand underover一headpowerlevelselectricequipmentinstallationengineeringG B5017 3一9 2主编部门：中华人 民共和 国能源部批准部门：中华人 民共和 国建设部施行 日期：199 3年7月1日中国计划 出版社1 9 9 3北京（京）新登字0 7 8号中华人 民共和国国家标准电气装置安装工程3 5 kV及 以下架 空 电力线路施工及 验收规范G B5 0 1 7 3一9 2中华人 民共和国能源部主编中国计划 出版社 出版（地址：北京市西城 区木裤地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识 印刷厂印刷85 0 X ll6 8毫米1/3 2 2印张4 5千字1 9 9 3年7月第1版2 0 0 9年2月第1 6次印刷印数1 2 9 6 0 1一1 3 7 6 0 0册统一书号：T S O O 5 82 1 7定价：1 0.0 0元关于发布国家标准电气装置安装工程3 5 kV及 以下架空 电力线路施工及验收规范的通知建标1 9 9 29 1 2号根据国家计委计综1 9 862 6 3 0号 文 的要求，由能源部会同有关部门共同修订的电气装置安装工程3 5 kV及 以下架空 电力线路施工及验收规范，已经有关部门会审。现批 准电气装置安装工程3 5 kV及 以下架空 电力线路施工及 验 收规范 G B5 0 1 7 3一9 2为强制性 国家标准，自一九九三年七 月一日起施行。原电气装置安装工程施工及 验 收规 范G B J2 3 2一82中第十二篇“1okV及 以下架空配 电线路篇”同时废止。本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责。出版发行由建设部标准定额研究所负责组织。中华人 民共和国建设部一九九二年 十二月十六日修订说 明本规 范是根据 国家计委计综 1 9 862 6 3 0号文 的要求，由原水利电力部负责主编，具体由能源部电力建设研究所、北京供电局会同有关单位共 同编制而成。在修订过程中，规范编写组进行了广泛 的调查研究，认真总结了原规范执行以来的经验，吸取 了部分科研成果，广泛征求了全 国有关单位的意见，最后由我部会同有关部门审查定稿。本规范共分十章和一个附录，这次修订是对原电气装置安装工程施工及验 收规 范（G B J2 3 2一82）中 的第十二篇“1okV及 以下架空配 电线路篇”进行修订。修订中，经我部提议，并征得建设部同意，将3 5 kV架 空 电力线路有关内容列 人 本 规 范，并 改 名 为电气装置安装工程3 5 kV及 以 下架空 电力线路施工及 验 收 规范。本规范在执行过程中，如发现需要修改 和补充，请将意见和有关资料 寄送能源部电力 建设 研究所（北 京 良 乡，邮政 编码：1 0 2 4 0 1)，以便今后修订 时参考。能源部1 9 9 1年3月目录第一章总则 （1)第二章原材料及器材检验 （2)第三章电杆基坑及基础埋设 （4)第四章电杆组立与绝缘子安装，（6)第五章拉线安装 （1 0)第六章导线架设 （1 3)第七章1 0 kV及 以下架空电力线路上的电气设备，（2 2)第八章接户线 （2 4)第九章接地工程 （2 5)第十章工程交接验收 （2 6)附录一本规范用词说明 （2 7)附加说明 （2 8)附：条文说明 （2 9)第一章总则第1.0.1条为保证3 5 kV及 以下架空电力线路的施工质量，促进工程施工技术水平 的提高，确保电力线路安全 运行，制定本规范。第1.0.2条本规 范适用 于3 5 kV及 以下架空 电力线路新建工程的施工及验 收。3 5 kV及 以下架空 电力线路的大档距 及铁塔安装工程的施工及验收，应按现行国家标准 1 1 0一5 0 O kV架空 电力线路施工及验收规范的有关规定执行。有特殊要求的3 5 kV及 以下架空 电力 线路安装工程，尚应符合有关专业规范的规定。第1.0.3条架空 电力线路的安装应按已批准 的设计进行施工。第1.0.4条采用 的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。当采用无 正式标准的新型原材料及 器材时，安装前应经技术鉴定或试 验，证 明质量合格后方可使用。第1.0.5条采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。第1.0.6条架空 电力线路的施工及 验 收，除按本规 范执行外，尚应符合国家现行的有关标准规范的规定。第二章原材料及器材检验第2.0.1条架空 电力线路工程所使用 的原材料、器材，具有下列情况之一者，应重作检验：一、超 过规定保管期限者。二、因保管、运输不 良等原 因而有变质损坏可能者。三、对原试验结果 有怀疑或试样代表性 不够者。第2.0.2条架空 电力线路使用 的线材，架设前应 进行外观检查，且应符合下列规定：一、不应有 松股、交叉、折叠、断裂及破损等缺陷。二、不应有严重腐蚀 现象。三、钢绞线、镀锌铁线表面镀锌层应 良好，无锈蚀。四、绝缘线表 面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线的绝缘层应挤包 紧密，且易剥 离，绝缘线端部应有密封措施。第2.0.3条为特殊 目的使用 的线材，除应符合本规范第2.0.2条规定外，尚应符合设计的特殊要求。第2.0.4条由黑色金 属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。第2.0.5条各种连接螺栓宜有防松装置。防松装置弹力应适宜，厚度应符合规定。第2.0.6条金 属附件及螺栓 表 面不应有 裂纹、砂 眼、锌皮剥落及锈蚀等现象。螺杆与螺母 的配合应 良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准普通螺纹直径1一3 0 omm公差的粗牙三级标准。2第2.0.7条金具组装配合应 良好，安装前应进行外观检查，且应符合下列规定：一、表面光洁，无 裂纹、毛刺、飞边、砂 眼、气泡等缺陷。二、线夹转动灵 活，与导线接触面符合要求。三、镀锌良好，无锌皮剥落、锈蚀现象。第2.0.8条绝缘子 及瓷横担绝缘子安装前应进行外观检查，且应符合下列规定：一、瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好。二、瓷釉光滑，无裂 纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。三、弹簧销、弹簧垫的弹力适宜。第2.0.9条环形钢筋混凝土 电杆制造质量应符合现行国家标准环形钢筋混凝土 电杆的规定。安装前应进行外观检查，且应符合下列规定：,/一、表 面光洁平整，壁厚均匀，无露筋、跑浆等现象。二、放置地平 面检查 时，应 无 纵 向裂缝，横向裂缝 的宽度不应超过0.imm。三、杆身弯曲不应超过杆长的1/1 0 0 0。第2.0.1 0条预应力混凝土 电杆制造质量应符合现行国家标准环形预应力混凝土电杆的规定。安装前应进行外观检查，且应符合下列规定：一、表 面光洁平整，壁厚均匀，无露筋、跑浆等现象。二、应无 纵、横向裂缝。三、杆身弯曲不应超过杆长的1/1 0 0 0。第2.0.1 1条混凝土预制构件的制造质量应符合设计要求。表面不应有蜂窝、露筋、纵 向裂缝等缺陷，。第2.0.1 2条一采用岩石制造的底盘、卡盘飞拉线盘，其强度应符合设计要求。安装时不应使岩石结构的整体性受到破坏。第三章电杆基坑及基础埋设第3.0.1条基 坑施工前的定位应符合下列规定：一、直线杆顺线路方向位移，3 5 kV架空 电力线路不应超 过设计档距的1%;1 0 kV及 以下架空 电力线路不 应 超 过 设计档距 的3。直线杆横线路方向位移不应超过5 0 mm。二、转角杆、分支杆 的横线路、顺线路方向的位移均 不应 超 过S O mm。第3.0.2条电杆基础坑 深度应符合设计规定。电杆基础坑深度 的允许偏 差 应 为1 0 0 mm、一5 0 mm。同基 基 础 坑在允许偏差范围内应按最 深一坑操平。岩石基础坑的深度不应小于设计规定的数值。第3.0.3条双杆基坑应符合下列规定：一、根开 的中心偏差不应超过士3 0 mm。二、两杆坑深度宜一致。第3.0.4条电杆基坑底采 用底盘时，底盘的圆槽面应与电杆中心线垂直，找正后 应填土夯实至底盘表面。底盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。第3.0.5条电杆基础采用卡盘时，应符合下列规定：一、安装前应将其下部土壤分层 回填夯实。二、安装位置、方向、深度应符合设计要求。深度 允许偏 差 为士5 0 mm。当设计无 要求时，上平 面距地 面不应 小 于5 0 0 mm。三、与电杆连接应紧密。第3.0.6条基 坑 回填土应符合下列规定：一、土块应打碎。二、3 5 kV架 空 电力线路基 坑每回填3 0 0 mm应 夯实一次；4I O kV及 以下架 空 电力线路基坑每回填5 0 0 mm应夯实一次。三、松软土质 的基坑，回填土时应增加夯实次数或采取加固措施。四、回填土后的电杆基 坑 宜设 置防沉 土层。土层 上部面积不宜小于坑口面积；培土高度应超 出地面3 0 0 mm。五、当采用抱杆立杆留有滑坡时，滑坡（马道）回填土应夯实，并留有 防沉土层。第3.0.7条现浇基础、岩石 基 础应按 现行 国家标准1 1 0一S O O kV架空 电力线路施工及验收规范的有关规定执行。第四章电杆组立与绝缘子安装第4.0.1条电杆顶端应封堵良好。当设计无 要求时，下端可不封堵。第4.0.2条钢圈连接的钢筋混凝土 电杆宜采用电弧焊接，且应符合下列规定：一、应由经 过焊接专业 培训并经考试合格 的焊工操作。焊完后 的 电杆 经 自检合格后，在上部钢圈处打上焊工的代号钢 印。二、焊接前，钢 圈焊口上 的油脂、铁锈、泥垢等物应清除干净。三、钢圈应对齐找正，中间 留2一smm的焊口缝隙。当钢圈有偏心 时，其错口不应大于Z mm。四、焊口宜先点焊3一4处，然后 对称交叉 施焊。点焊所 用焊条牌 号应与正式焊接用 的焊条牌 号相同。五、当钢 圈厚度大于6 mm时，应采用V型坡口多层焊接。多层 焊缝 的接头应错开，收口时应将熔池 填满。焊缝中严禁填塞 焊条或其他金 属。六、焊缝 应有一定的加强 面，其高度和 遮 盖宽度应符合表4.0.2的规定（见 图4.0.2）。焊缝加强面尺寸（mm）表4.0.2项目钢圈厚度(mm)nnnn月nnnnnnnnUnnnn91 1 00 80051 1 82 1 7 0 6统一书号：T S0 0 5 82 1 7定价：1 0.0 0元
