《点支式玻璃幕墙工程技术规程》CECS127：2001.pdf

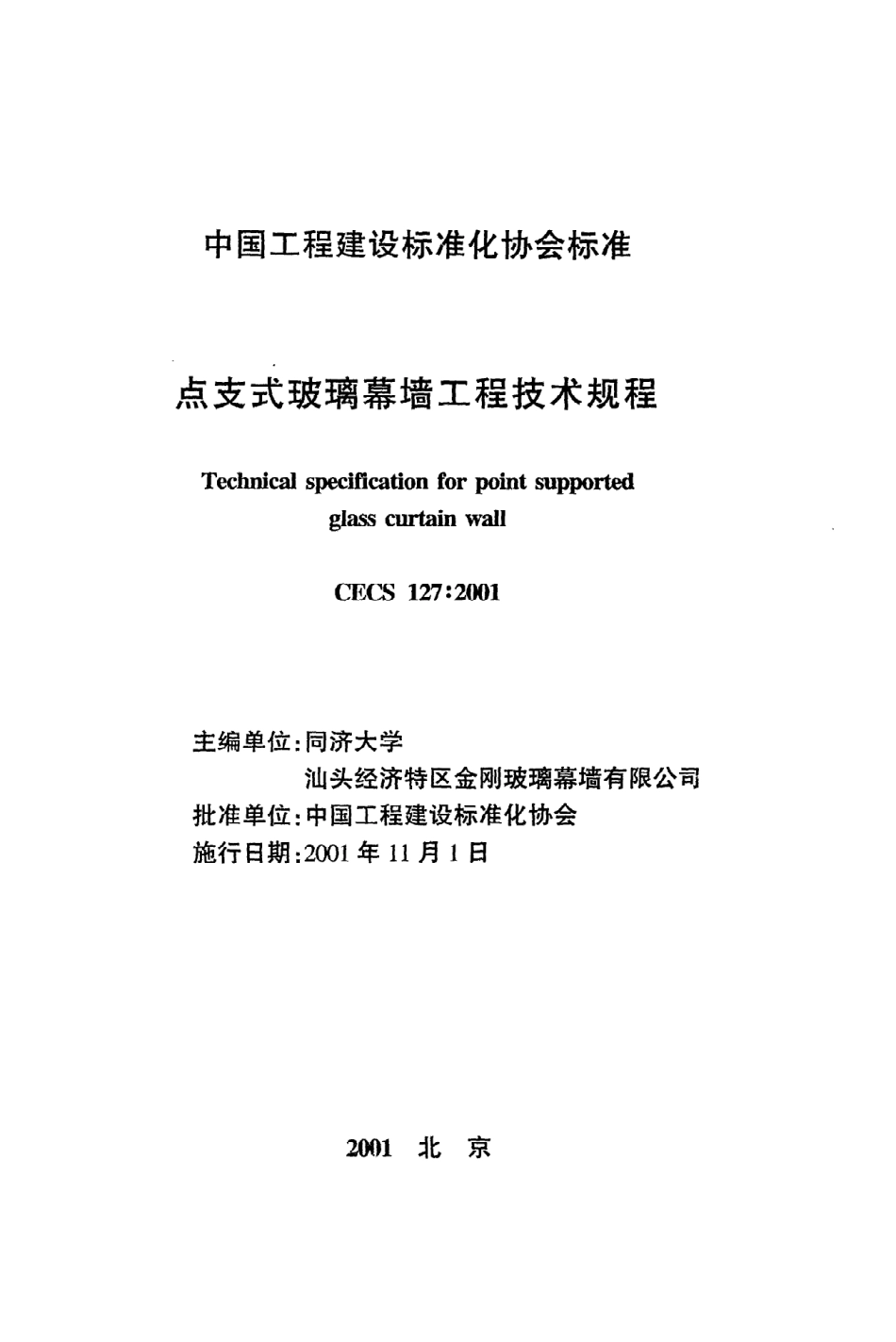

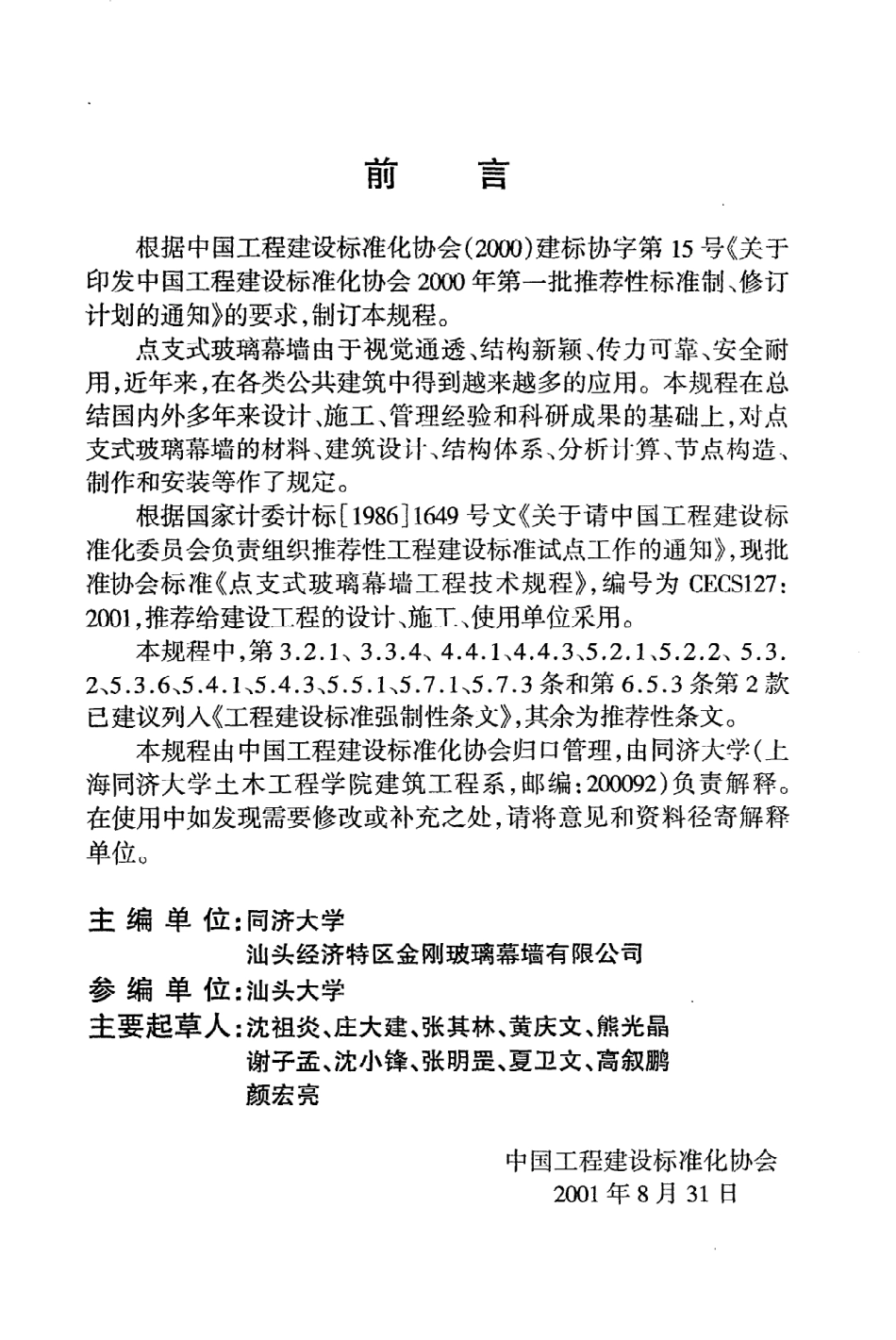

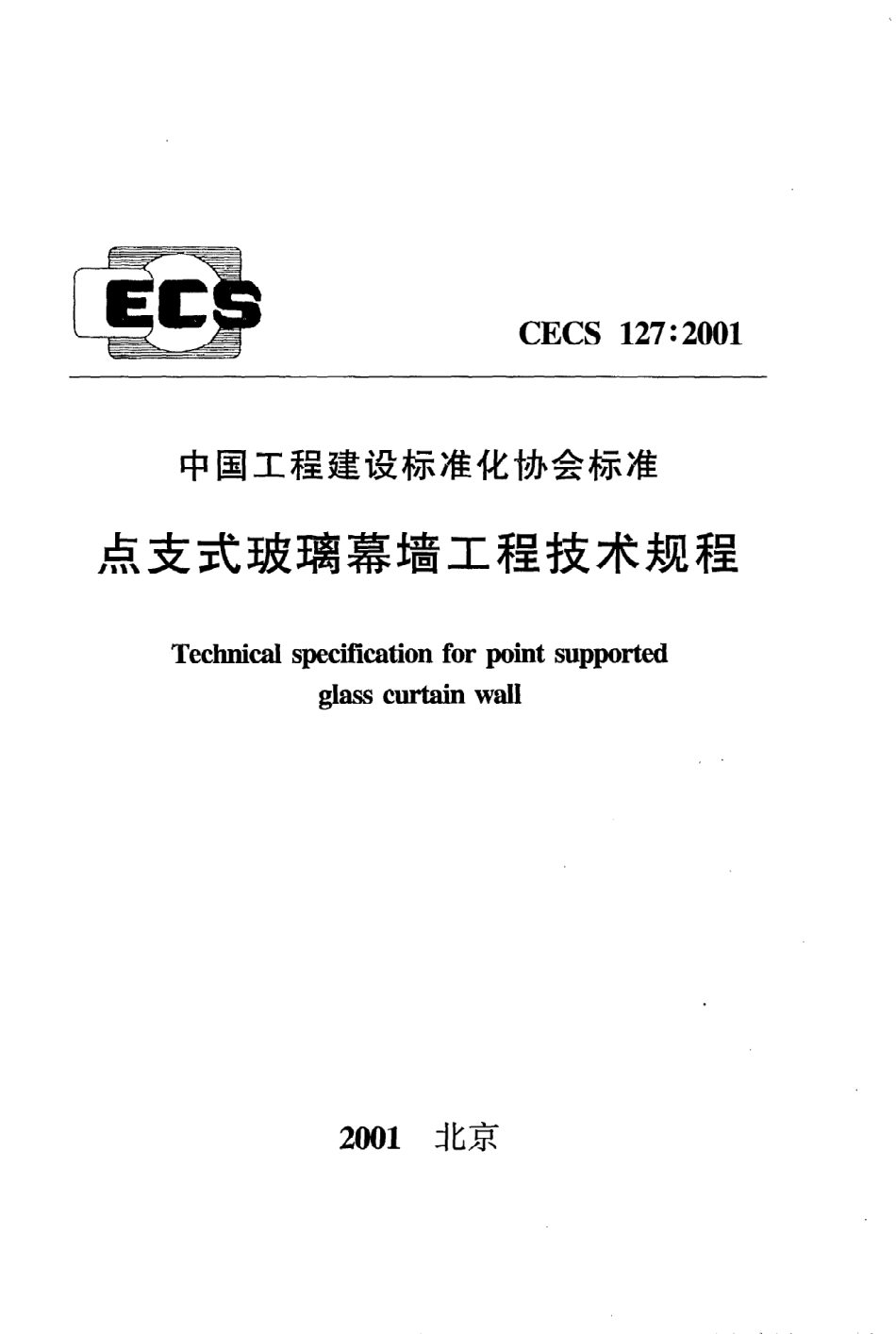

C E C S1 2 7:2 0 0 1中国工程 建 设标准化协会标准点支式玻璃幕墙工程技术规 程sP eclfiC ationforp喊ntglassc切比ainwail2 0 0 1北京中国工程建设标准化协会标准点支式玻璃幕墙工程技术规程T ech滋以红犯dncationforp葫 叭t翎lP l阶约喊giasscuri廊n 环公IC E C S 1 2 7:2肠 1主编单位：同济大学汕头经济特区金刚玻璃幕墙有限公司批准单位：中国工程建设标准化协会施行日期：2 0 0 1年n月1日2 0 0 1北京告止.几月 lJ青根据中国工程建设标准化协会（2 0（刃）建标协字第巧号 关于印发中国工程建设标准化协会2 0 的年第一批推荐性标准制、修订计划的通知的要求，制订本规程。点支式玻璃幕墙由于视觉通透、结构新颖、传力可靠、安全耐用，近年来，在各类公共建筑中得到越来越多的应用。本规程在总结国内外多年来设计、施工、管理 经验和科研成果的基础上，对点支式玻璃幕墙的材料、建筑设计、结构体系、分析计算、节点构造、制作和安装等作了规定。根据国家计委计标 1 9 861 6 4 9号文 关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知，现批准协会标准点支式玻璃幕墙工程技术规程，编号为C E csl2 7:2 0 0 1，推荐给建设工程的设计、施工、使用单位采用。本规程中，第3.2.1、3.3.4、4.4.1、4.4.3、5.2.1、5.2.2、5.3.2、5.3.6、5.4.1、5.4.3、5.5.1、5.7.1、5.7.3条和第6.5.3条第2款已建议列人工程建设标准强制性条文，其余为推荐性条文。本规程由中国工程建设标准化协会归口管理，由同济大学（上海同济大学土木工程学院建筑工程系，邮编：2 0 0 0 9 2）负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主 编 单 位：同济大学汕头经济特区金刚玻璃幕墙有限公司参编 单 位：汕头大学主要起草人：沈祖炎、庄大建、张其林、黄庆文、熊光晶谢子孟、沈小锋、张明是、夏卫文、高叙鹏颜宏亮中国工程建设标准化协会2 0 0 1年8月3 1日目次1总则 （l)2术语、符号 ，（2)2.1术语 ，（2)2.2符号 ，（2)3材料 （5)3.1钢材 ，（5)3.2玻璃 ，（6)3.3密封材料 （7)3.4其它材料 ，（7)4建筑设计 ，（8)4.1一般规定 （8)4.2性能要求 ，（8)4,3建筑构造 （9)4.4安全规定 、（1 0)5结构设计 ，（1 1)5.1结构体系 （n)5.2一般规定 （1 2)5.3荷载和作用，（1 3)5.4材料物理力学性能 （1 6)5.5玻璃面板设计 （1 7)5.6支承装置选用 （2 1)5.7钢支承结构设计 （2 1)6制作 ，（2 4)6.1一般规定 一（2 4)6.2玻璃板块加工 ，（2 4)6.3连接件构造 （2 6)6.4爪件构造 ！，（2 8)6.5支承结构构件加工 ，（川7安装 （3 3)7.1一般规定 （3 3)7.2施工准备 （3 3)7.3安装 ，（3 4)7.4保护和清洗 （3 5)7.5安装的安全措施 （3 6)8工程验收及维修 、（3 7)8.1工程验收 ，（3 7)8.2保养与维修 ，（3 8)本规程用词说明 （3 9)附：条文说明 （4 2)1总则1.0.1为点支式玻璃幕墙工程的设计和施工做到技术先进、安全可靠、经济合理、美观适用，制订本规程。1.0.2本规程适用于非抗震设防和抗震设防烈度为6一8度、建筑高度不大于1 5 0 m的民用建筑中点支式玻璃幕墙工程的设计、制作、安装及验收。1.0.3对点支式玻璃幕墙的设计、制作和安装应有严格的质量管理。点支式玻璃幕墙工程的制作与安装企业应有合格的质量保证体系。1.0.4点支式玻璃幕墙的材料、设计、制作、安装及验收，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2术语、符号2.1术语2.1.1点支式玻璃幕墙P ointsuP portedglasscurtainwall玻璃面板通过点支承装置与其支承结构组成的幕墙。2.1.2玻璃面板G lasspanel点支式玻璃幕墙中直接承受外部作用并将其传递给支承装置的玻璃单元体。单元体形成前称为玻璃板块。2.1.3支承装置S upportdevice玻璃面板与支承结构或主体结构之间的连接装置。它由连接件和爪件组成。2.1.4支承结构S upportstructure连接支承装置与主体结构的结构体系。2.1.5点支式斜玻璃幕墙I nclinedpoints即portedglasscurtain-W all与水平面成大于7 5“、小于9 0”角度的点支式玻璃幕墙。2.1.6密封胶G laZ ingsealant点支式玻璃幕墙中用于密封的硅酮密封材料。2.1.7相容性C omP atibility密封材料与其他材料接触时，不产生不 良物理化学影响的性能。2,2符号2.2.2.2.2。2.la玻璃面板的短边边长；Z b玻璃面板的长边边长；3几玻璃的弯曲强度设计值；2.2.42.2.52.2.62。2.72。2.82.2.92.2.1 02.2.1 12。2.1 22.2.1 32.2.1 42.2.1 52.2.1 62.2.1 72.2.1 82.2.1 92.2.2 02。2。2 12.2.2 22.2.2 32.2.2 42.2.2 52.2.2 62.2,2 72.2.2 82.2.2 92.2.3 0Z跨度；几四点支承玻璃面板的长边跨长；口均布荷载设计值；叭均布荷载标准值；如犷-垂直于幕墙玻璃平面的分布水平地震作用标准值；t厚度；一挠度；w一风荷载标准值；w基本风压；A截面面积，幕墙面积；E材料的弹性模量；石二一一作用于单个连接点上的作用设计值；吼永久荷载标准值；从一钢索抗拉力设计值；入议标准规定的钢索最小整索破断拉力值；尸E k一平行于幕墙玻璃平面的集中水平地震作用标准值；凡玻璃面板点连接处节点承载为设计值；S荷载和作用效应组合值；凡k地震作用标准值产生的效应；孔k,-一重力荷载标准值产生的效应；又犷一一温度作用标准值产生的效应；风巩风荷载标准值产生的效应；乙2七一一一年温度变化设计值；a材料的线膨胀系数；am一水平地震影响系数最大值；al应力系数；刀1挠度系数；2.2.3 12.2.3 22.2.3 32.2.3 42.2.3 52.2.3 62.2.3 72.2.3 82.2.3 92.2.4 02.2.4 12.2.4 22.2。4 32.2.4 42.2。4 5刀E动力放大系数；刀：一阵风系数；刀一风振系数；了地震作用分项系数；了G重力荷载分项系数；了抗力分项系数；了一温度作用分项系数；了一风荷载分项系数；夕。风荷载体型系数；夕一风压高度变化系数；a截面最大应力设计值；U t温度应力设计值；蝇地震作用的组合值系数；奸一温度作用的组合值系数；梦W风荷载的组合值系数。3材料3.1钢材3.1.1点支式玻璃幕墙采用不锈钢材料时，宜采用奥氏体不锈钢材，并应符合下列现行国家标准的规定：不锈钢焊条G B 厅 9 83(（不锈钢棒G B 厅 1 2 2 0不锈耐酸钢铸件技术条件G B 厅2 1 0 0不锈钢冷轧钢板G B 厅 3 2 80不锈钢冷加工钢棒G B 月4 2 2 6不锈钢热轧等边角钢G B 厅4 2 2 7冷顶锻用不锈钢丝 G B 理4 2 犯不锈钢热轧钢板G B fr4 2 3 7不锈钢丝G B I T 4 2 4 O不锈钢丝绳G B 厅9 9 4 4结构用不锈钢无缝钢管G B 厅 1 4 9 7 53.1.2点支式玻璃幕墙采用的碳钢和其它钢材应符合下列现行国家标准的规定：优质碳素结构钢技术条件G B fr6 9 9碳素结构钢G B 厅 7 0 0标准件用碳素钢热轧圆钢G B 汀7巧低合金高强度结构钢G B 厅 1 5 9 1合金结构钢技术条件G B 汀3 0 7 7优质结构钢冷拉钢材G B 汀 3 0 7 8高耐候性结构钢G B 厅4 1 7 1焊接结构用耐侯钢G B I T 4 1 7 2碳钢焊条G B 厅 5 1 1 7低合金钢焊条G B 厅 5 1 1 8钢丝绳G B 厅 89 1 8制绳用钢丝 G B 汀 89 1 9桥梁缆索用热镀锌钢丝 G B fr1 7 1 0 13.1.3点支式玻璃幕墙采用的碳钢和其它钢材表面应进行防、._.,_,_._1.、，、二，、，二，,。_.,_腐蚀 处理。表 曲除锈小得低十saZ，纵，井迸仃徐装等叫罪 的表2面处理。3.1.4点支式玻璃幕墙采用的标准紧固件应符合下列现行国家标准的规定：紧固件机械性能 螺栓、螺钉和螺柱G B 厅3 0 9 8.1紧固件机械性能 螺母G B fr3 0 9 8.2紧固件机械性能 不锈钢螺栓、螺钉、螺柱和螺母G B 厅 3 0 9 8.63.1.5点支式玻璃幕墙采用非标准紧固件时应满足设计要求，并应有出厂合格证。3.2玻璃3.2.1点支式玻璃幕墙采用的玻璃，必须经过钢化处理。3.2.2点支式玻璃幕墙采用的玻璃的技术要求，应符合下列现行国家标准的规定：夹层玻璃G B 汀 9 9 6 2(（钢化玻璃G B/T9 9 6 3中空玻璃G B 汀 1 1 9 4 4建筑用安全玻璃 防火玻璃G B 15 7 6 3.1幕墙用钢化玻璃与半钢化玻璃G B frl7 84 13.2.3点支式玻璃幕墙采用的钢化玻璃应经过均热处理。3.2.4点支式玻璃幕墙采用夹层玻璃时，应采用聚乙烯醇缩丁醛（P V B）胶片干法加工合成技术，且胶片厚度不得小于0.7 6。3.2.5中空玻璃应采用硅酮结构胶粘结和丁基密封腻子密封。干燥剂应采用专门设备装填。3.2.6点支式玻璃幕墙有非隔热性的防火要求时，宜采用单片防火玻璃。3。3密封材料3.23.2点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶。点支式玻璃幕墙中的结构密封胶应采用高模数中性单3 3组份或双组份硅酮结构密封胶，其性能应符合现行国家标准建筑用硅酮结构密封胶G B 厅 1 6 7 7 6的规定。3.3.33.3.4不同品牌的密封材料不宜混用。在任何情况下，不得使用过期的硅酮密封胶。3.4其它材料3.4.1玻璃幕墙可采用聚乙烯发泡材料作填充材料，其密度应不大于0.0 3 7 glcm3。3.4.2聚乙烯发泡填充材料的性能应符合现行行业标准玻璃幕墙工程技术规范J G J1 0 2的规定。3.4.3支承装置与玻璃之间的衬垫材料应有适宜的韧性和弹性，且不得产生明显蠕变。3.4.4点支式玻璃幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃或难燃烧材料作隔热保温材料，同时应采用铝箔等复合材料包装。4建筑设计4.1一般规定4.1.1点支式玻璃幕墙应综合建筑物的使用功能、建筑立面设计、节能要求和工程投资等技术经济条件确定幕墙的构造类别和结构形式，并与建筑整体和建筑环境相协调。4.1.2点支式玻璃幕墙的立面及分格设计应与室内空间组合、楼地面标高位置相适应，并应不妨碍室内的视觉效果。4.1.3点支式玻璃幕墙除符合一般幕墙的技术规定外，在确定玻璃面板的规格尺寸时，应有效提高玻璃原片的成材率，且适应钢化和夹胶技术的加工设备尺寸。4.1.4点支式玻璃幕墙设计应适应建成后的日常维护和清洗。点支式玻璃幕墙高度超过4 0 m时，应设置清洗设施。4.2性能要求4.2.1点支式玻璃幕墙的风压变形、雨水渗漏、空气渗透、光学、平面内变形、保温、隔声和耐撞击等性能等级应根据建筑物的类别、高度、体型及建筑物所在地的地理、气候环境等因素，按国家现行有关标准确定。4.2.2点支式玻璃幕墙的风压变形、雨水渗漏、空气渗透、光学、平面内变形性能的测试，应按现行国家标准建筑幕墙风压变形检测方法G B 厅 1 5 2 2 7、建筑幕墙雨水渗漏性能检测方法G B 汀 1 5 2 2 8、建筑幕墙空气渗透性能检测方法G B 厅 1 5 2 2 6、玻璃幕墙光学性能G B 厅 180 9 1以及建筑幕墙平面内变形性能检测方法G B 厅 1 82 5 0执行。4.2
