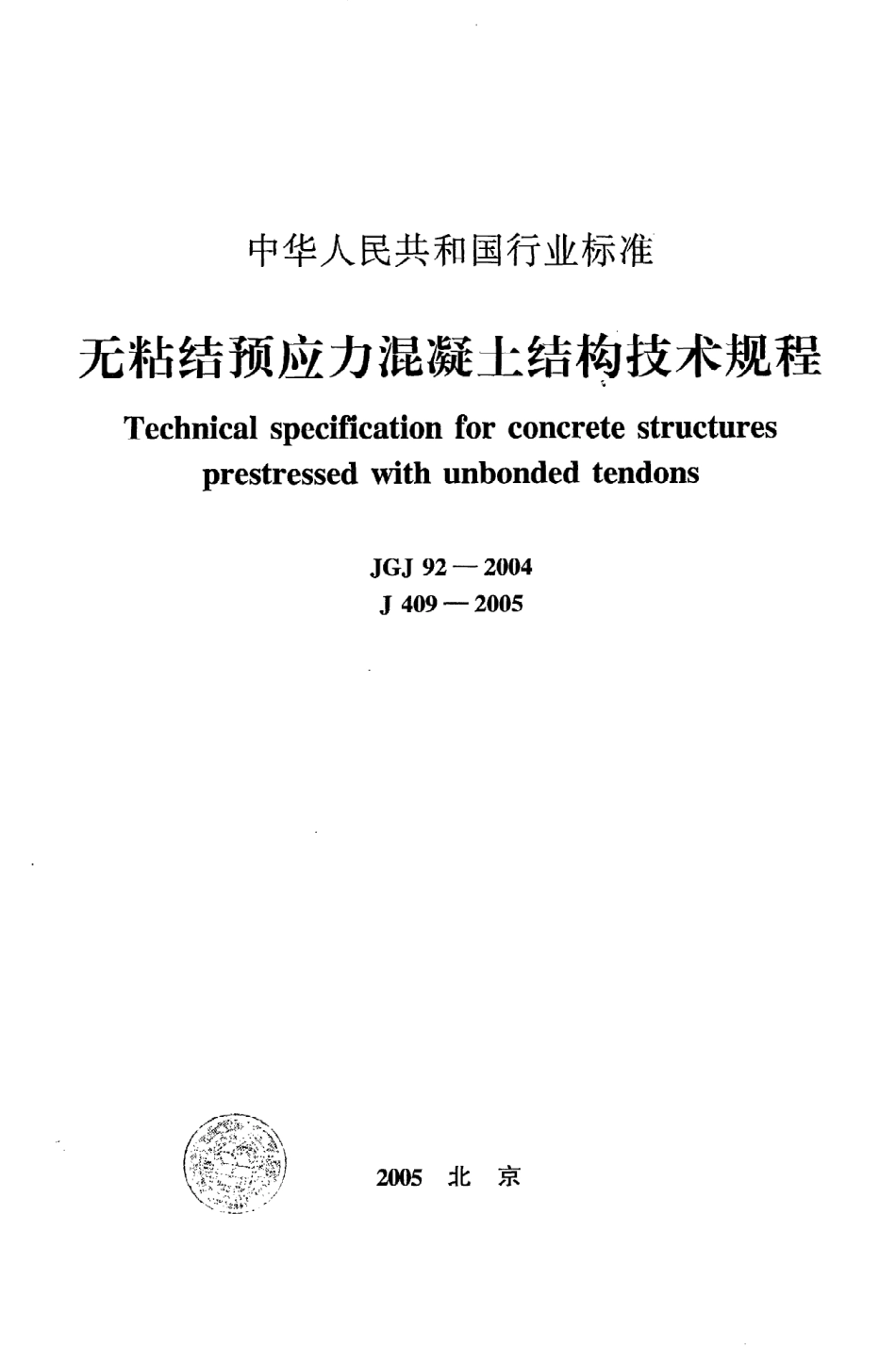

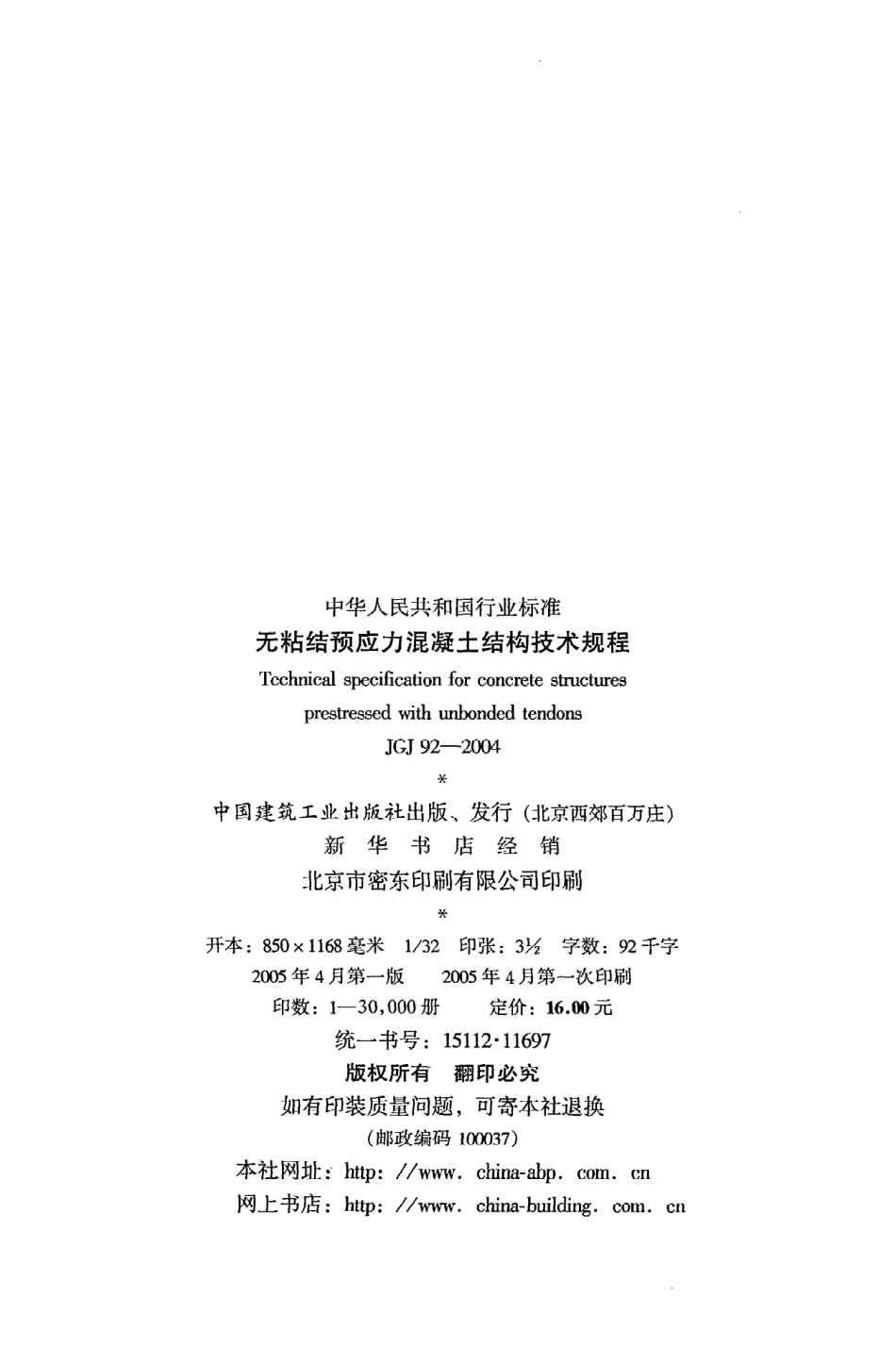

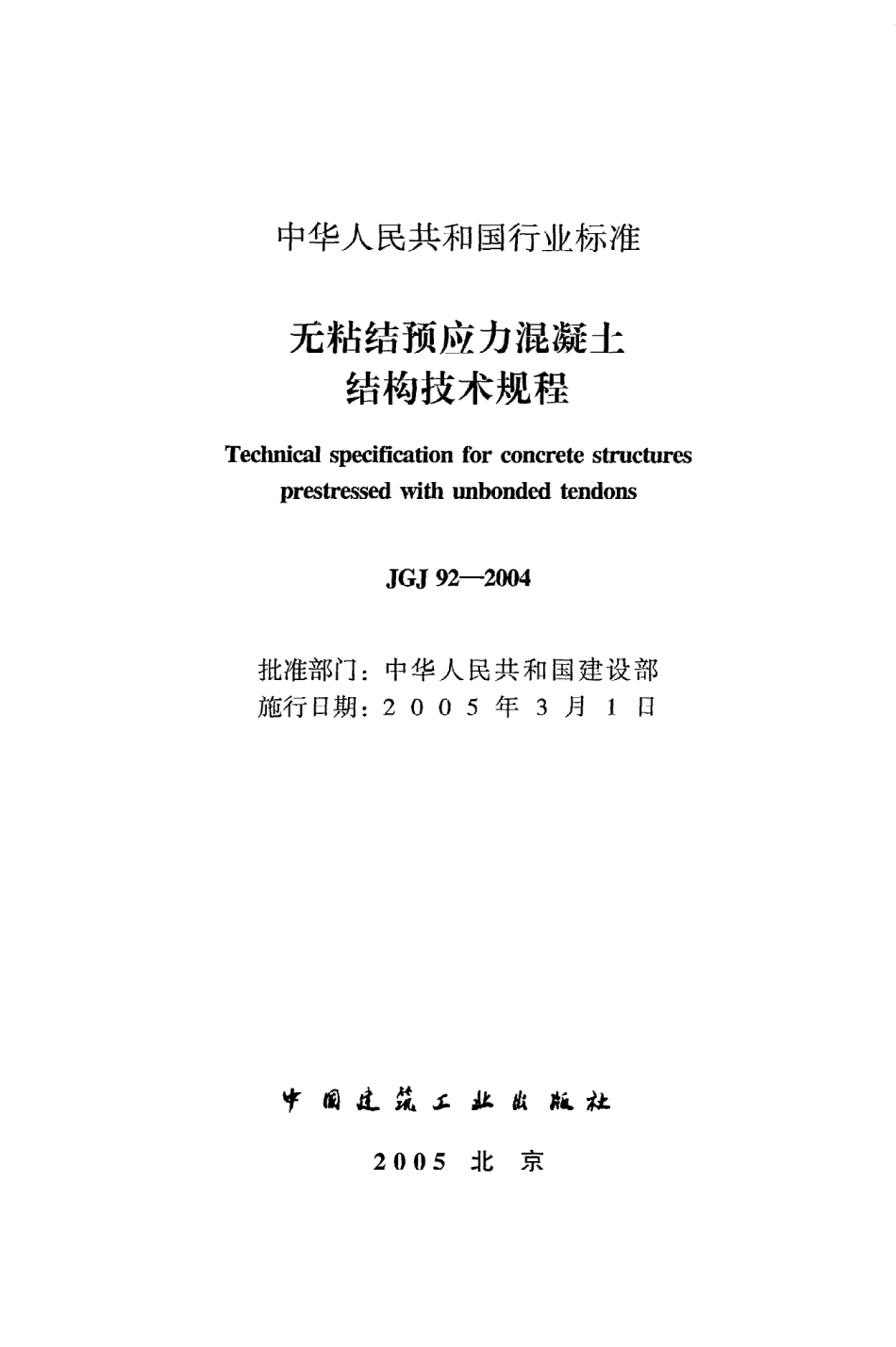

中华人民共和国行业标准无粘结预应力混凝土结构技术规程T echnicalspecificationforconcretestructuresprcstressed初th unbondedtendonsJ G J9 2一2 0 0 4J4 0 9一2 0 0 5以沁5北京中华人民共和国行业标准无粘结预应力混凝土结构技术规程specincationforconcretes奴Uctun治prestressed诚 th tmbondedtendo刀 J G J 9 2一召佣 4批准部门：中华人民共 和 国建设部施行日期：2 0 0 5年3月1日宇旧庄 筑工江砍版杜2 0 0 5北京中华人民共和 国行业标准无粘结预应力混凝土结构技术规程T echl五 calspecificationforprestressedwith1 1 叮C ollC犯tes位 U C ttlyeS以止幻ndedtendonsJ G J9 2一2 0（科关中国建筑工业出版社出版、发行（北京西郊百万庄）新华书店经销北京市密东印刷有限公司印刷开本：85 0 xn6 8毫米1 犯印张：3写字数：9 2千字2 0 0 5年4月第一版2的 5年4月第一次印刷印数：1一3 0,0 0 0册定价：1 6.0 0元统一书号：巧1 1 21 1 6 9 7版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1仪刃3 7)本社网址：httP：刀.china-abP。om。n网上书店：httP：刀.china-bullding。om。n中华人民共和国建设部公告第3 0 6号建设部关于发布行业标准无粘结预应力混凝土结构技术规程的公告现批准无粘结预应力混凝土结构技术规程为行业标准，编号为J G J9 2-2 0（抖，自2 0 0 5年3月1日起实施。其中4.1.1、4.2.1、4.2.3、6.3.7条为强制性条文，必须严格执行。原行业标准 无粘结预应力混凝土结构技术规程J G J/T9 2-9 3同时废止。本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2 0 0 5年1月1 3日前、西根据建设部建标 1 9 9 56 6 1号文下达的任务，标准编制组在广泛收集资料和调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，对 无粘结预应力混凝土结构技术规程J G J/T 9 2一9 3进行了修订。本规程的主要技术内容：1总则；2术语、符号；3材料及锚具系统；4设计与施工的基本规定；5设计计算与构造；6施工及验收；7附录A一附录D o修订的主要 内容有：1材料及锚具系统的改进，提倡采用钢绞线无粘结预应力筋，取消平行钢丝束无粘结筋，增加垫板连体式夹片锚具系统及其选用原则和构造要求，取消墩头锚具系统；2明确预应力作用应参与荷载效应组合；3按环境条件、荷载情况和结构功能要求，调整裂缝控制等级，并给出裂缝宽度及刚度计算公式；4调整常用荷载下各类结构跨高比的选用范围；5调整无粘结预应力筋应力设计值计算公式；6预应力损失计算的改进；7在板柱结构计算中，增加考虑扭转效应的等效柱刚度计算；8增加锚栓受冲切承载力计算及构造要求；9.平板、密肋板开洞要求及洞边加强措施，以及柱边有开孔或邻近自由边时，临界截面周长的计算规定；1 0采用名义拉应力估算预应力筋数量的方法；1 1体外预应力混凝土梁的设计与施工及防腐蚀体系；1 2提高和完善无粘结预应力混凝土施工 工艺，并规定无粘结预应力混凝土施工质量验收指标；1 3，提高无粘结预应力混凝土结构耐久性的技术措施，并按环境类别将无粘结预应力筋锚固系统分为一般防腐蚀和全封闭防腐蚀两类，规定全封闭防腐蚀系统的技术指标。本规程由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规程主编单位：中国建筑科学研究院（邮政编码：1 0(X)1 3，地址：北京市北三环东路3 0号）本规程参加单位：北京市建筑设计研究院北京市建筑工程研究院东南大学中元国际工程设计研究院天津钢线钢缆集团有限公司天津市第二预应力钢丝有限公司中国航空工业规划设计研究院本规程主要起草人：陶学康林远征吕志涛陈远椿冯大斌裘函始孟履祥李晨光朱龙代伟明李京一吴京肖志强孙少云葛家琪朱树行目次1总则 12术语、符号 ，22.1术语 22.2符号 ，23材料及锚具系统 63.1混凝土及钢筋 63.2无粘结预应力筋 73.3锚具系统 84设计与施工的基本规定 ，一n4.1一般规定 ，1 14.2防火及防腐蚀 ，1 35设计计算与构造 1 65.1一般规定 ，1 65.2单向体系 ，2 65.3双向体系 ，2 85.4体外预应力梁 4 26施工及验收 4 56.1无粘结预应力筋的制作、包装及运输，4 56.2无粘结预应力筋的铺放和浇筑混凝土 4 66.3无粘结预应力筋的张拉 4 86.4体外预应力施工 5 06.5工程验收 5 3附录A无粘结预应力筋数量估算 5 5附录B无粘结预应力筋常用束形的预应力损失。，1 5 8附录C等效柱的刚度计算及等代框架计算模型 6 27附录D无粘结预应力筋张拉记录表 ，6 6本规程用词说明，6 8条文说明 ，,，6 91总则1.0.1为了在无粘结预应力混凝土结构的设计与施工中，做到技术先进、安全适用、确保质量和经济合理，制定本规程。1.0.2本规程适用于工业与民用建筑和一般构筑物中采用的无粘结预应力混凝土结构的设计、施工及验收。采用的无粘结预应力筋系指埋置在混凝土构件中者或体外束。1.0.3无粘结预应力混凝土结构应根据建筑功能要求和材料供应与施工条件，确定合理的设计与施工方案，编制施工组织设计，做好技术交底，并应由预应力专业施工队伍进行施工，严格执行质量检查与验收制度。1.0.4无粘结预应力混凝土结构的设计使用年限应按现行国家标准建筑结构可靠度设计统一标准G B 5 0 0 6 8确定，其设计与施工除应符合本规程外，其抗震设计应按现行行业标准预应力混凝土结构抗震设计规程J G J1 4 0执行，并应符合国家现行有关强制性标准的规定。2术语、符号2.1术语2.1.1无粘结预应力筋unbondedtendon采用专用防腐润滑油脂和塑料涂包的单根预应力钢绞线，其与被施加预应力的混凝土之间可保持相对滑动。2.1.2无粘结预应力混凝土结构unbondedprestressedconcreteS trU C tun三在一个方向或两个方向配置主要受力无粘结预应力筋的预应力混凝土结构。2.1.3体外束extemaltendon布置在混凝土结构构件截面之外的后张预应力筋，仅在锚固区及转向块处与构件相连接。无粘结体外束可由单根无粘结预应力筋制成。2.1.4体外预应力extemalprestressing由布置在混凝土构件截面之外的后张预应力筋产生的预应力。2.1.5转向块deviator在腹板、翼缘或腹板翼缘交接处设置的混凝土或钢支承块，与梁段整体浇筑或具有可靠连接，以控制体外束的几何形状或提供变化体外束方向的手段，并将预加力传至结构。2.1.6鞍座S addle在转向块处传递预应力荷载的局部支承件，是转向块的组成部分。2.2符号2.2.1材料性能2。2。2B受弯构件的截面刚度；E C混凝土弹性模量；凡无粘结预应力筋弹性模量；E s非预应力钢筋弹性模量；fc混凝土轴心抗压强度设计值；几u施加预应力时的混凝土立方体抗压强度；关混凝土轴心抗拉强度设计值；几混凝土轴心抗拉强度标准值；九th无粘结预应力筋抗拉强度标准值；寿非预应力钢筋抗拉强度设计值；fvv锚栓抗拉强度设计值。作用、作用效应及承载力M弯矩设计值；M k、M q按荷载的标准组合、准永久组合计算的弯矩值；M cr受弯构件正截面开裂弯矩值；M u构件正截面受弯承载力设计值；!vn无粘结预应力筋及非预应力钢筋的合力；凡e无粘结预应力筋的总有效预加力；卜一一剪力设计值；F,局部荷载设计值或集中反力设计值；。eon无粘结预应力筋的张拉控制应力；。pc由预加应力产生的混凝土法向应力；。pe无粘结预应力筋的有效预应力；。pU下一一在正截面承载力计算中无粘结预应力筋的应力设计值；。，无粘结预应力筋在相应阶段的预应力损失值；w?按荷载效应的标准组合并考虑长期作用影响计算的最大裂缝宽度。32。2。32。2。4几何参数A构件截面面积；A。构件净截面面积；A。无粘结预应力筋截面面积；A。非预应力钢筋截面面积；b截面宽度；bd平托板的宽度；bf、b全T形或I形截面受拉区、受压 区的翼缘宽度；h截面高度；ho截面有效高度；hf、h今T形或I形截面受拉区、受压区的翼缘高度；hp纵向受拉无粘结预应力筋合力点至截面受压边缘的距离；h,纵向受拉非预应力钢筋合力点至截面受压边缘的距离；1 0换算截面惯性矩；W一截面受拉边缘的弹性抵抗矩；I V 0换算截面受拉边缘的弹性抵抗矩；um临界截面周长：距离局部荷载或集中反力作用面积周边h。2处板垂直截面的最不利周长；x混凝土受压 区高度。计算系数及其他aE无粘结预应力筋弹性模量与混凝土弹性模量之比；晶综合配筋指标；下混凝土构件的截面抵抗矩塑性影响系数；。apu预应力筋一锚具组装件达到实测极限拉力时的总应变；n型钢剪力架相同伸臂的数 目；专a预应力筋一锚具组装件静载试验测得 的锚具效率系数；K考虑无粘结预应力筋壁每米长度局部偏差的摩擦系数；产摩擦系数；P p无粘结预应力筋配筋率；尸s非预应力钢筋配筋率；0考虑荷载长期作用对挠度增大的影响系数；。ctk,lim、。ctq,liln荷载标准组合、准永久组合下的混凝土拉应力限值。3材料及锚具系统3.1混凝土及钢筋3.1.1无粘结预应力混凝土结构的混凝土强度等级，对于板不应低于C 3 0，对于梁及其他构件不应低于C 4 0。3.1.2制作无粘结预应力筋宜选用高强度低松弛预应力钢绞线，其性能应符合现行国家标准预应力混凝土用钢绞线G B/T 5 2 势的规定。常用钢绞线的主要力学性能应按表3.1.2采用。称径狱间公直目恤、，户拉度维耐撇卿撇加N/m抗拉强度设计值fvy(N/nm1 2)最大力总伸长率(l。）5的rnm)egt(%)称面积沐矛公截面A为论量，产m理重l扩应力松弛性能初始应力相当于抗拉强度标准值的百分数(%)1(X X)h后应力松弛率T(%)9.51 7 2 01 2 2 03.55 4.84 3 0对所有规格6 07 080对所有规格蕊1.0感2.5蕊4.51 8印1 3 2 0l9 6()1 3 9 01 2.71 7 2 01 2 2 09 8.77 7 51 86()1 3 2 01 9 6 01 3 9 01 5.21 5 7 0111 0l4 Di101 1d几1 6 7 01 1 801 7 2 01 2 2 01 86 01 3 2 01 9 6 01 3 9 0巧71 7 7 01 2 5 01 5 01 1 7 81 86 01 3 2 0注：经供需双方同意也可采用表3.1.2所列规格及强度级别以外的预应力钢绞线制作无粘结预应力筋。表3.1.2常用预应力钢绞线的主要力学性能材料均应连续、封闭且能防水。在一类、二类及三类环境条件下，锚固区的保护措施应符合第4.2.5条及第4.2.6条的有关规定；对处于二类、三类环境条件下的无粘结预应力锚固系统，尚应符合第4.2.7条的规定（图4.2.4）。义厂了4风孤风：耀 麒洲几卜洲I卜J I产 1 1/（犷，lL/，月l厂Z尸尹 l！。丫卿赞拼丫狡二：了。一。张拉端固定端张拉端固定端图4.2.4锚固区保护措施a）保护做法之一（一类环境）;(b）保护做法之二（二类、三类环境）1一涂专用防腐油脂或环氧树脂；2一塑料帽；3一密封盖；4一微膨胀混凝土或专用密封砂浆；5一塑料密封套；6一挤压锚具；7一承压板；8一螺旋筋；9一连体锚板；1 0夹片4.2.5无粘结预应力筋张拉完毕后，应及时对锚固区进行保护。当锚具采用凹进混凝土表面布置时，宜先切除外露无粘结预应力筋多余长度，在夹片及无粘结预应力筋端头外露部分应涂专用防腐油脂或环氧树脂，并罩帽盖进行封闭，该防护帽与锚具应
