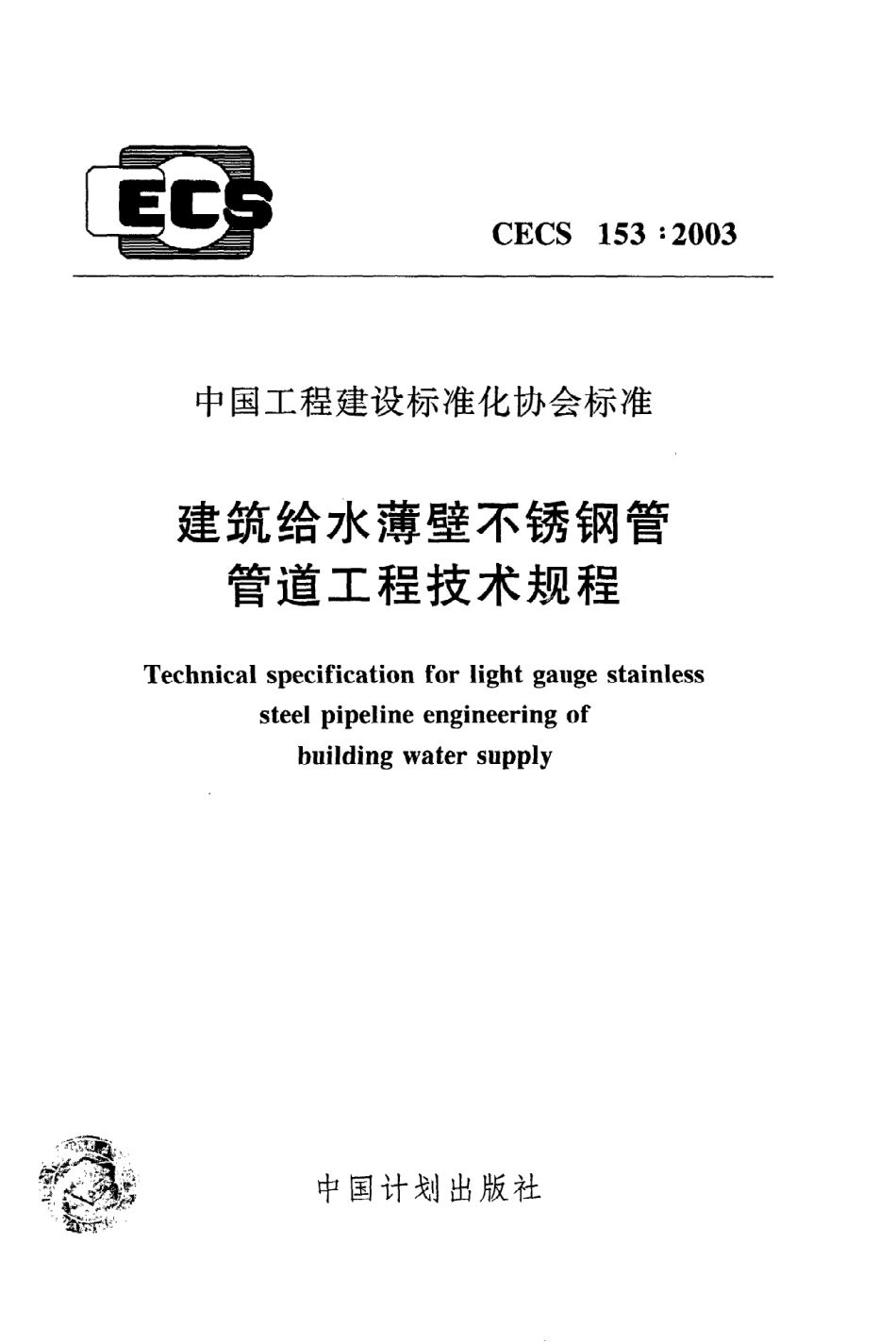

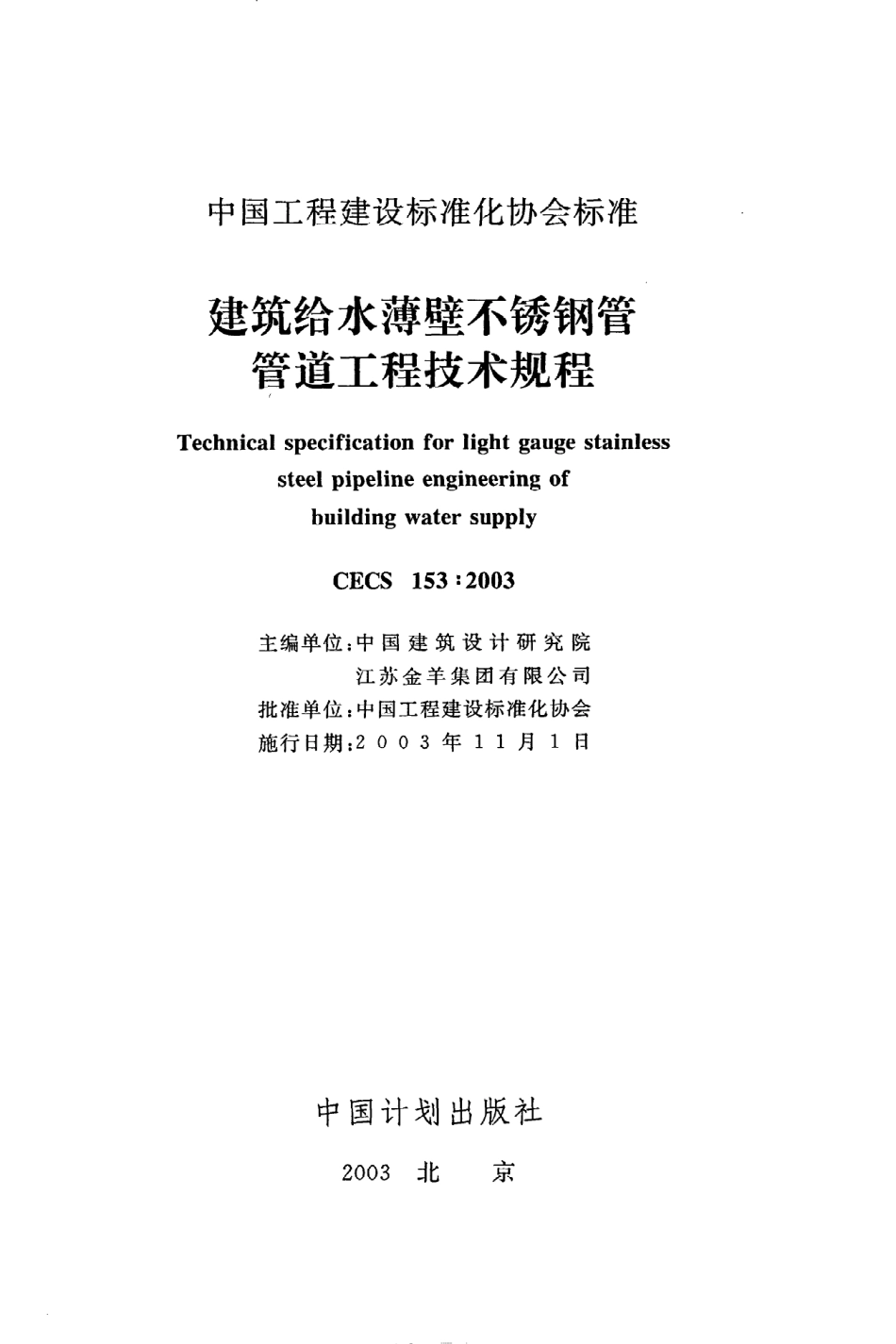

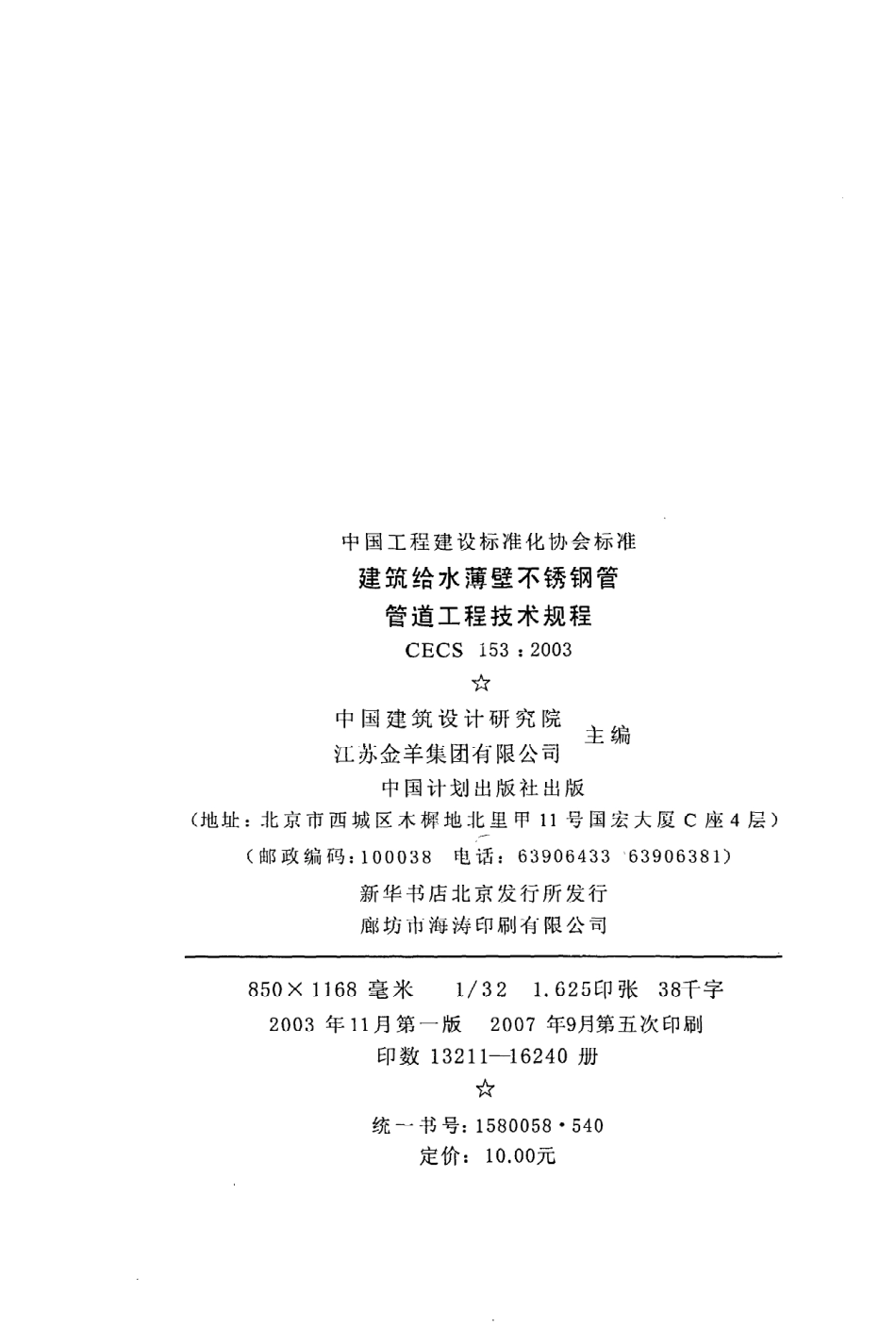

C E C S15 3:2 0 0 3中国工程建设标准化协会标准建筑给水薄壁不锈钢管管道工程技术规程T echnicalspecificationforlightgaugestainlesssteelpipelineengineeringofbuildingwatersupply中国计划出版社中国工程建设标准化协会标准建筑给水薄壁不锈钢管管道工程技术规程T echnicalspecificationforI ightgaugestainlesssteelpipelineengineeringofbuildingwatersupplyC E C S1 5 3:2 0 0 3主编单位：中 国 建 筑 设计研究院江苏金 羊 集 团 有 限 公 司批准单位：中国工程建设标准化协会施行日期：2 0 0 3年1 1月1日中国计划出版社2 0 0 3）匕京中 国工程 建 设标 准 化 协会标 准建筑给水薄壁 不锈钢管管道工程 技术规程C E C S1 5 3:2 0 0 3中国建筑设 计 研究院江苏金羊集团有限公 司中国计 划 出版 社 出版主编（地址：北京市西城 区木裤 地 北里 甲1 1号 国宏 大 厦C座4层）（邮政编 码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 3、6 3 9 0 6 3 81)新华 书店 北 京 发行所 发行廊坊 市海 涛 印刷 有 限公司85 0火11 6 8毫米l/3 21.6 2 5印张3 5千字2 0 0 3年1 1月第一版2 0 0 7年9月第五次印刷印数1 3 2 1 1一1 6 2 4 0册统一书 号：1 5 80 0 5 85 4 0定价：1 0.0 0元毛名卜月 lJ青根据中国工程建设标准化协会（2 0 0 0）建标协字第3 6号文“关于印发中国工程建设标准化协会2 0 0 0年第二批推荐性标准制、修订计划的通知”，制定本规程。薄壁不锈钢水管是我国近年来发展的、高档次的新颖建材。这类管材用于建筑给水、热水和饮用净水工程，具有重量轻、力学性能好、使用寿命长、摩阻系数小、不易产生二次污染等优点，且综合成本合理。目前，随着我 国分质供水等绿色环保工程 的迅 速 发展，建筑给水工程对薄壁不锈钢水管的需求日益增加，发展潜力较大。本规程的内容包括总则，术语，管材、管件，设计，施工及验收等。在编写过程中参照 了国内外有关资料，进行了较多的试验和工程试点，并吸取了 日本、德国的有益经验。根据国家计委计标1 9 861 6 4 9号 文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，现批 准协会标 准建筑 给水薄壁不锈钢管管道工程技术规程，编号为C E C S15 32 0 0 3，推荐给工程建设 设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑给水排水专业委员会C E C S/T C 2 4归口管理，由中国建筑设计研究院（北京市车公庄大街1 9号，邮编：1 0 0 0 4 4）负责解 释。在使用中如发现需要修改和补充之处，请将意见 和资料径寄解释单位。主 编 单 位：中国建筑设计研究院江苏金羊集团有 限公 司主 要起草人：王锡铭巫伟孙镜明浦海涌刘茂钧刘振印傅文华中国工程建设标准化协会2 0 0 3年9月2 5日目次1总则 （1)2术语 ，（2)3管材、管件 （3)4设计 ，（6)4.1管道布置和敷设 ，（6)4.2管道补偿、保温 （7)4.3水力计算 （7)5施工 ，（9)5.1施工准备 （9)5.2一般规定 （9)5.3管道敷设 （1 1)5,4管道连接 （1 2)6验收 ，（1 3)附录A薄壁不锈钢管 的主要技术 指标 （1 5)附录B不锈钢卡压式管件承口的规格 （1 6)附录C不锈钢压缩式管件承口的规格 （1 8)附录D建筑给水薄壁不锈钢管管道 的沿程水头损失计算 ，（1 9)附录E不锈钢卡压式管件的安装 ，（2 9)附录F不锈钢压缩式管件的安装 ，（3 0)本规程用词说明 ，”(3 2)附：条文说明 （3 3)1总则1.0.1为使建筑给水薄壁不锈钢管管道工程做到技术先进、经济合理、安全卫生、维护方便，确保质量，制订本规程。1.0.2本规程适用 于新建、改建和扩建的工业与民用建筑给水（冷水、热水、饮用净水）薄壁 不锈钢管管道工程 的设计、施工及验收。1.0.3建筑给水薄壁 不锈钢管材、管件应符合现行 国家标准流体输送用不锈钢焊接钢管 G B/T1 2 7 7 1、生活饮用水输配水设备及防护材料的安全性评价规范（卫法监发 2 0 0 116 1号文附件2)和不锈钢卡压式管件 G B/T1 9 2 2 8.1、不锈钢卡压式管件连接用薄壁不锈钢管 G B/T1 9 2 2 8.2的要求。1.0.4建筑给水薄壁不锈钢管管道工程的设计、施工及验收，除执行本规程外，尚应符合国家现行有关标准的要求。2术语2.0.1薄壁不锈钢管lightgaugestainlesssteelpipes壁厚为0.6一2.O mm的不锈钢带或不锈钢板，通 过制管设备用自动氢弧焊等熔焊焊接制成的管材。2.0.2覆塑薄壁不锈钢水管lightgaugeS tainlesSS teelwaterpipeswrappedinplastic外壁有塑料包覆层 的薄壁不锈钢水管。2.0.3卡压连接pressjointing以带有特种密封圈的承口管件连接管道，用专用工具 压紧管口而起 密封 和紧固作用 的一种连接方式。2.0.4卡套式连接clipcoverjointing通过拧紧螺帽，使管件内的鼓形不锈钢 圈变形紧固而封堵不锈钢管连接处缝隙的挤压连接方式。2.0.5压缩式连接compressioniointing用螺母紧固，使管口部分的套管通过密封圈压缩起密封作用的一种连接方式。3管材、管件3.0.1建筑给水薄壁不锈钢管管道所选用 的管材和管件，应具有国家认 可 的产品检 测 机构的产品检测报告和产品出厂质量保证书；生活饮用水用的管材和管件，还应具有卫生部门的认可文件。3.0.2管材、管件的选材可根据其用途按表3.0.2的规定执行。表3.0.2管材和管件的材料及用途牌号用途O C rl8N ig(3 0 4)冷水、热水、饮用净水等管道O C r1 7 N i1 2 M oZ(3 1 6)耐腐蚀要求高的管道0 0 C r1 7 N il4 M oZ(3 1 6 L)海水管道3.0.3建筑给水系统使用的薄壁不锈钢管的规格，可按表3.0.3二1、表3.0.32、表3.0.3一3的规定确定。表3.0.3一1 1系列卡压式管件连接用薄壁不锈钢管管材规格表（mm公称直径D N管外径D wP N I.6 M P a壁厚，t计算内径，妈l51 8.01.01 6.02 02 2,01.21 9.62 5.62 52 8.03 23 5.01.53 2.03 9。04 04 2,051.05 05 4.07 3.16 57 6.1另088.92.084.91 0 4.01 0 01 0 8.01 2 9。01 2 51 3 3.01 5 01 5 9.03.01 5 3.0注：公称直径D N大于1 0 O mm的薄壁不锈钢管，采用法兰连接。格的防水措施。5.3.8管道暗敷时，应在管外壁采取防腐措施。5.3.9暗敷的管道，应在封蔽前做好试 压 和隐蔽工程的验收记录。在试压合格后，可采用M 7.5水泥砂浆填补。5.3.1 0管道敷设时，不得有轴向弯曲和扭曲，穿过墙或楼板时不得强制校正。当与其他管道平行时，应按设计要求预 留保护距离，当设计无规定时，其净距 不 宜小于1 0 O mm。当管道平行时，管沟内薄壁不锈钢管宜设在镀锌钢管的内侧。5.4管道 连 接5.4.1管道系统的配管与连接应按下列步骤进行：1按设计图纸规定的坐标和标高线绘制实测施工图；2按实测施工图进行配管；3制定薄壁不锈钢管和管件的安装顺序，进行预装配。5.4.2配管应符合下列规定：1截管工具宜采用专用 的电动切管机或手动切管器；2截管的端面应平整，并垂直于管轴线；3截管后，管端的内外毛刺宜采用专用工具去除干净。5.4.3薄壁 不锈钢管管道 的连接，当采用不锈钢卡压式管件时，其安装应符合本规程附录E的要求。5.4.4薄壁 不锈钢管管道 的连接，当采用 不锈钢压缩式管件时，其安装 应符合本规程 附录F的要求。6验收6 0.1管道 系统应 根据工程性 质 和特点进行中间验 收和竣工验收。中间验收由施工单位会同工程 监 理单位进行；竣工验收由建设单位全面负责或委托工程 监 理单位进行。必 要时，设计单位可参与联合验收。中间验收、竣工验收前施工单位应先进行 自检。6.0.2暗装、嵌装管道隐蔽前的验收，应着重检查管道支撑、套管、管道伸缩补偿措施，并进行通水能力检验 和水压试验。6.0.3管道 系统的水压试验应符合下列规定：1在暗装和嵌装管道 的安装符合安装规定后，方可进行水压试验；2水压试验压力为管道系统工作压力的1.5倍，且不得小于0.6M P a;3水压试验前，应检验试压管道是否 已采取安全有效的固定和保护措施。供试验的接头部位应 明露；4水压试验合格后方可进行后续土建施工。水压试验时，工程监理人员应到场观察、做好记 录，并 出具验 收书面报告；5水压试验应按下列步骤进行：(1）将试 压管段末端封堵，缓慢注水，将管内气体排出；(2）管道系统注满水后，进行水密性检查；(3）对管道 系统加压宜采用手动泵缓慢进行，升压时间不应小于I O min;(4）升至规定的试 验 压力后停止加压，观察1 0 min，压力降不得超过0.0 2 M P a；然后将试 验 压 力降至工作压 力，对管道作外观检验，以不漏为合格；(5）管道系统加压后发现有渗漏水或压力下降超过规定值时，l3应检查管道，在排除渗漏水原 因后，再按以上规定重新试 压，直至符合要求；(6）在温度低于5的环境下进行水压试验和通水能力检验时，应采取可靠的防冻措施，试验结束后，应将存水放尽。6.0.4生活饮用水管道在试 压合格后，应按5.2.9条的规定进行消毒并冲洗管道。冲洗前，应对 系统内的仪表加以保护，并将有碍冲洗工作的节流阀、止 回阀等管道附件拆除，妥善保管，待冲洗后复位。6.0.5管道竣工验收应具备下列文件资料：1施工图、竣工图和设计变更文件；2管材、管件和主要管道附件的产品质量保证书；3隐蔽工程验收和 中间试 验记 录；4通水能力和水压试 验检验记 录；5管道清洗 和消毒记 录；6工程质量事故处理记 录；7工程质量检验评定记录。6.0.6工程竣工质量应符合设计要求和本规程的规定。竣工验收应重点检查 和检验下列项 目：1管位、管径、标高、坡度和垂直度等的正确性；2连接点或接口的整洁、牢固和密闭性；3温度补偿设施、管道支承件和管卡的安装位置和牢固性；4给水 系统 的通水 能 力 检 验。检 查 按设计要求同时开启的最大数量配水点是否 全部达 到额 定 流量。对特殊建筑物，可 根据管道布置，分层、分段进行通水能力检验；5管道系统阀门的启闭灵活性和仪表指示的灵敏性。附录A薄壁不锈钢管的主要技术指标A.0.1本附录适用 于焊制的薄壁不锈钢管。A.0.2管材的牌号 和化学成分应符合表A.0.2的规定。表A.0.2管材的牌号和化学成份（%)牌号CS iM nPSN iC rM oO C r1 8N ig(0.0 7镇1.0 0镇2.0 0成0.0 3 5(0.0 3 08,0 0?1 1.0 01 7.0 0?1 9.0 0/1 0.0 0?1 4.0 01 6.0 0?1 8.0 02.0 0?3.0 0O C r1 7 N i1 2 h肠2(0.0 81 2.0 0?1 5.0 00 0 C r1 7 N i1 4 M 6 2成0.0 3A.0.3管材的牌号和力学性能应符合表A.0.3的规定。表A.0.3管材的牌号和力学性能延伸率（%)牌号抗拉强度（M P a)纵 向横 向O C r1 8N ig)5 2 0O C r1 7 N i1 2 M oZ妻3 5)2 5O O C r1 7 N i1 4 M oZ
