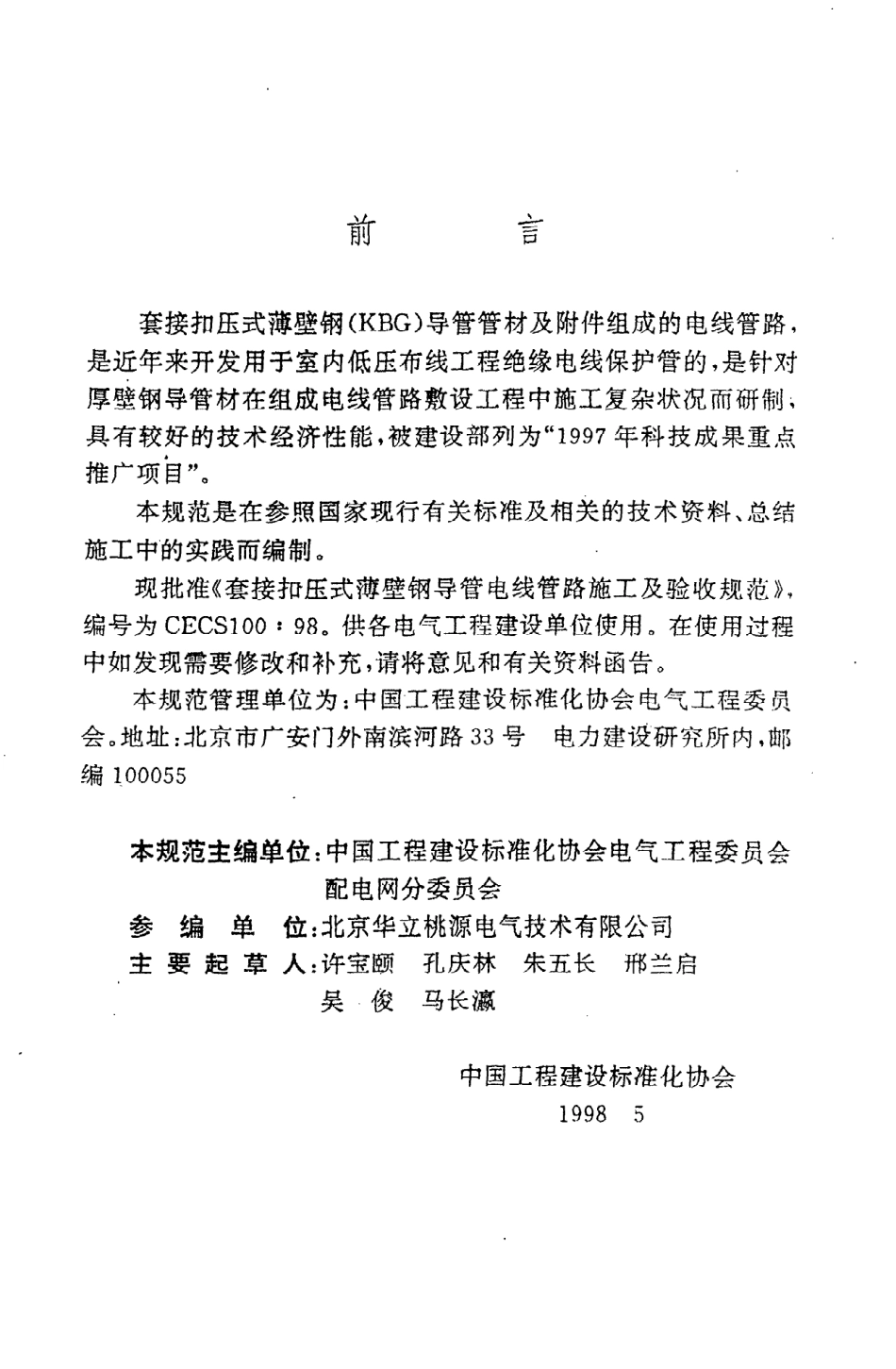

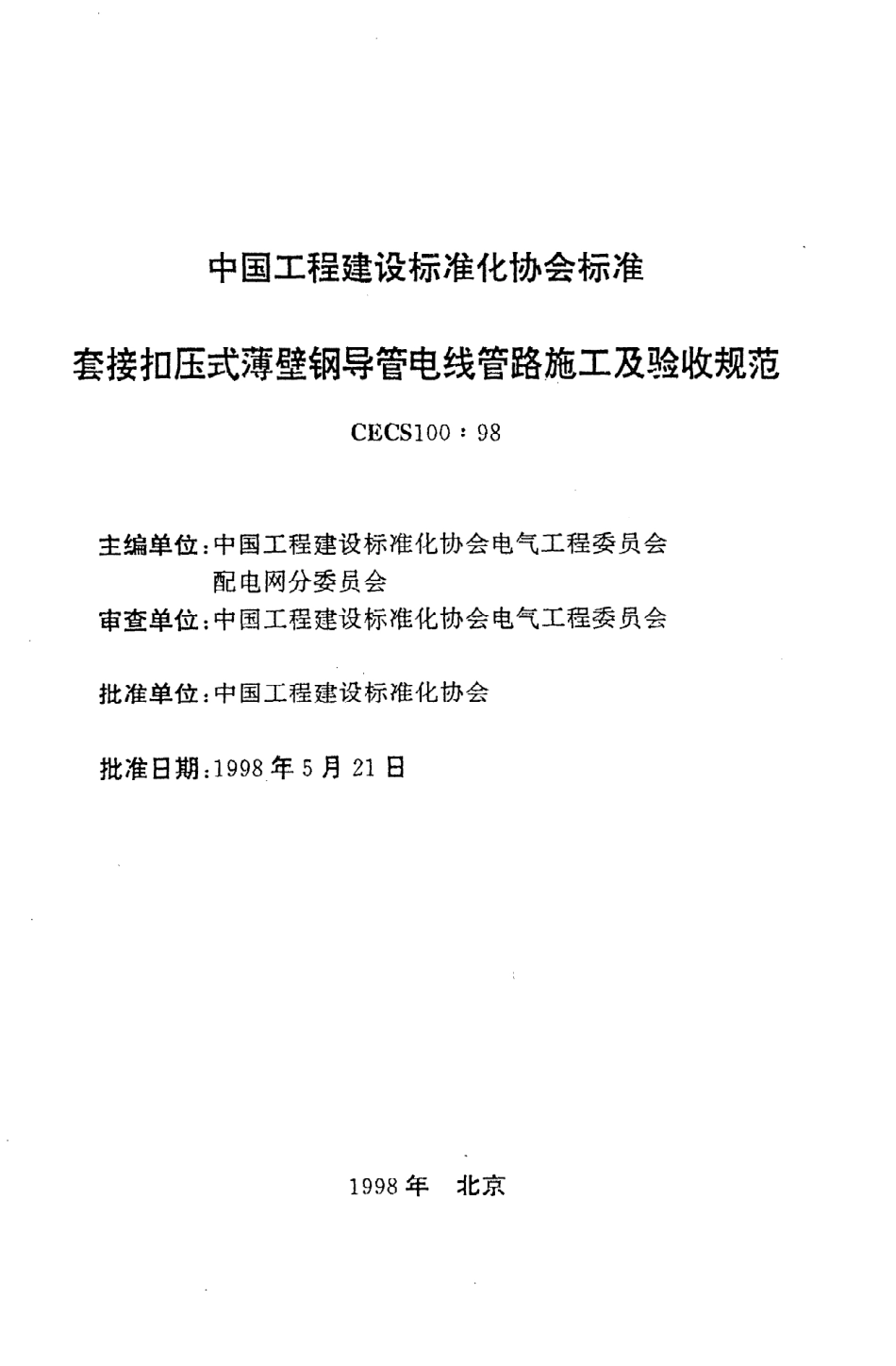

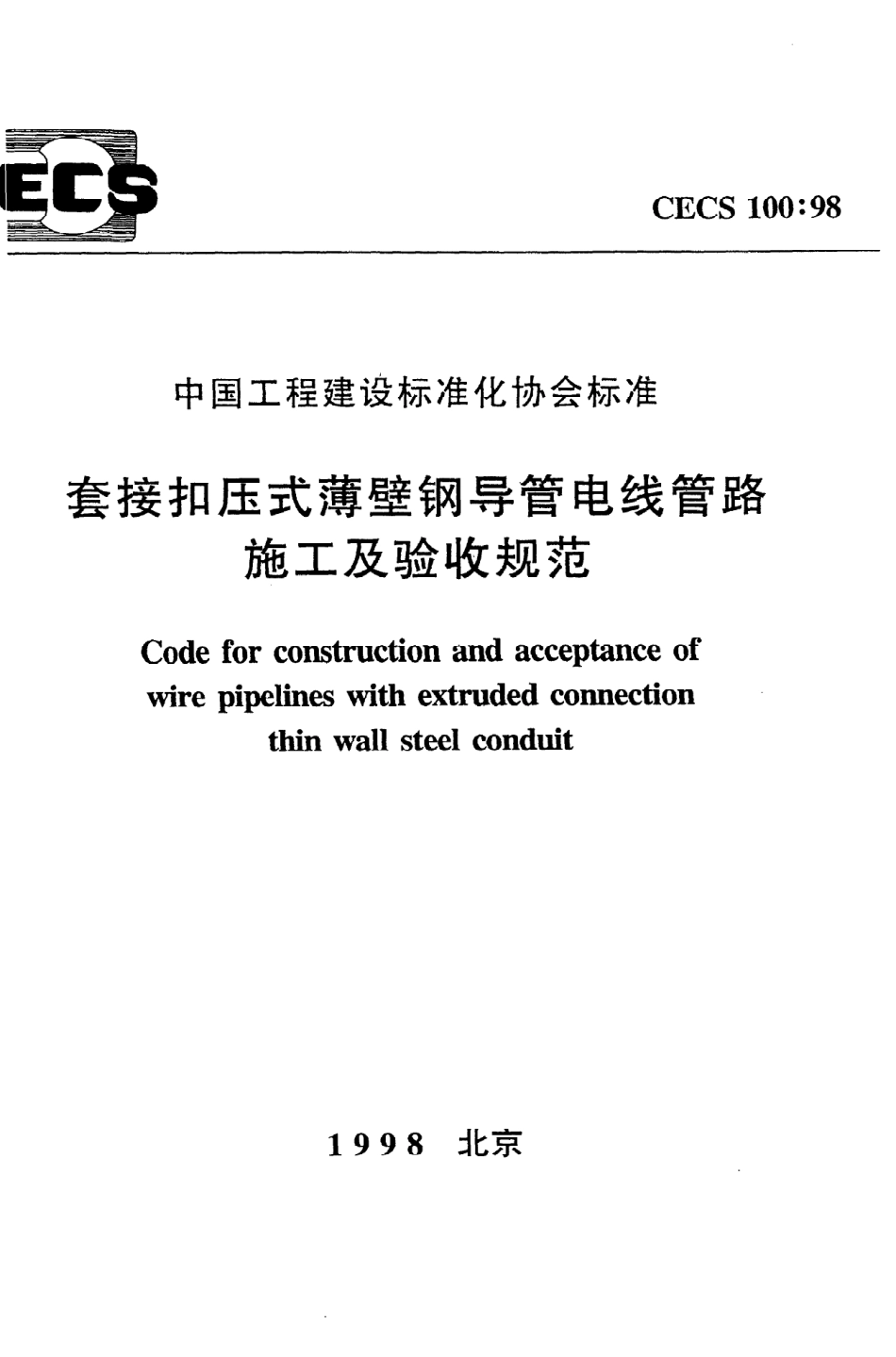

易C E C S 0 08中国工程建设标准化协会标准套接扣压式薄壁钢导管电线管路施工及验收规范C ods forconstrctionandacceP tanceof诫reP ipelines初 th。比r以led connectionU 垃nW allsteelcondl吐t1 9 9 8北京中国工程建设标准化协会标准套接扣压式薄壁钢导管电线管路施工及验收规范C E C S 1 0 0:9 8主编单位：中国工程建设标准化协会电气工程委员会配电网分委员会审查单位：中国工程建设标准化协会电气工程委员会批准单位：中国工程建设标准化协会批准日期：1 9 9 8年5月2 1日1 9 9 8年北京前百套接扣压式薄壁钢（K B G）导管管材及附件组成的电线管路，是近年来开发用于室内低压布线工 程绝缘电线保护管的，是针对厚壁钢导管材在组成电线管路敷设工 程中施工复杂状 况 而研制，具有较好的技术经济性能，被建设部列 为“1 9 9 7年科技成果重 点推广项 目”。本规范是在参照国家现行有关标准及相关的技术资料、总结施工中的实践而编制。现批准套接扣压式薄壁钢导管电线管路施工 及验收规范，编号为C E C S 1 0 0:9 8。供各电气工程建设单位使用。在使用过程中如发现需要修改和补充，请将意见和有关资料函告。本规范管理单位为：中国工程建设标准化协会电气工程委员会。地址：北京市广安门外南滨河路3 3号电力建设研究所内，邮编1 0 0 0 5 5本规范主编单位：中国工程建设标准化协会电气工程委员会配电网分委员会参编单位：北京华立桃源电气技术有限公司主 要 起 草 人：许宝颐孔庆林朱五长邢兰启吴俊马长流中国工 程建设标准化协会1 9 9 85目次I J曾、则，（1)2器材检验 ，（2)3管路敷设 ，心）4管路连接 ，（6)5接地 ，（7)6工程交接验收 ，（8)附录A薄壁钢（K B G）导管管材规格 ，、，（9)附录B薄壁钢（K B G）导管管接件规格 （1 0)附录C本规范用词说 明 （1 4)条文说明，（1 7)1总则1.0.1为保证套接扣 压式薄壁钢导管 电线管 路敷设 工 程的施工质量，促进技术进步，确保安全运行，制定本规范。1,0.2本规范适用于I kv及 以下无特殊规定的室内干燥场所，采用套接扣压式连接的薄壁钢导管组成电线保护管路敷设工程的施工及验收。1.0.3套接扣压式薄壁钢导管电线管路敷设工程的施工，应按已批准的设计进行。当修改设计时，应经原设计单位同意，方可进行。1.0二4套接扣压式薄壁钢导管电线管路，在敷设中的安全技术措施，应符合国家现行的有关规范及产品技术文件的规定。1.0.5与套接扣压式薄壁钢导管电线管路敷设工程相关的建筑工程质量，应符合国家现行建筑工程施工 及验收规范的有关规定。1.0,6套接扣压式薄壁钢导管电线管路敷设工程施工完毕后，应将施工中造成建筑物、构筑物等处的槽、洞、孔、沟等修补完整。1.0.7套接扣 压式薄壁钢导管电线管路，不宜穿过建筑物、构筑物或设备的基础。当必须穿过 时，应 另设保护管或采取其它措施。1.0.8套接扣压式薄壁钢导管电线管路，经过建筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置。1.0.9固定套接扣 压式薄壁钢导管 电线管路的预埋件，应与建筑工程同步进行。1.0.1 0套接扣 压式薄壁钢导管电线管路敷设 及管内穿线的施工及验收，除应符合本规范的规定外，尚应符合国家 现行的有关规范的规定。2器材检验2.0.1套接扣压式薄壁钢导管的管材、连接附件及盒（箱），宜采用同一金属材料制作。使用的原材，应符合国家现行标准的规定。产品应有出厂合格证 和检验报告。2.0.2套接扣压式薄壁钢导管的管材及连接附件，安装前，应进行外观检查，且应符合下列规定：1型号、规格符合设计要求，管材表面有明显的产品标识；2金属内、外壁镀层良好、均匀，无表皮剥落、锈蚀等现象；3管材 及连接附件内、外壁表面光洁，无裂纹、毛刺、飞边、砂 眼、气泡、变形等缺陷；4管材 及连接附件，壁厚均匀、管口平整、光滑；5套接 管 件（直 管接头、弯管接 头）的长度，不小 于管外径 的2.5倍；6套接管件中心 呈现的凹型槽弧度均匀，位置正确，垂直；7弯曲的管材及连接附件，弧度呈均匀状，月不应有折皱，凹陷、，裂缝、弯扁、死弯等缺陷，管材焊缝处 于外侧；8管内畅通，无 杂物；9各种 附件尺寸，符合设讨一规定；t0螺纹附件的螺纹整齐、光滑、丝扣 配合良好。203扣 压专用一l具应 配套、搬动灵活、便于操作。3管路敷设3.0.1套接扣 压式薄壁钢导管的 电线管路 暗敷设 时，应沿最近的路线敷 设，且应减少弯曲。3.0.2套接扣 压式薄壁钢导 管电线管路弯曲处敷设，不应有折皱、凹陷、裂纹等缺陷。其管材弯扁程度不应大于管外径的1 0。3.0.3套接扣压式薄壁钢导管电线管路，有下列情况之一者，中间应增设拉线盒或接线盒，一成位置应便于穿线：l管路 长度睡超过3()l。，从弯曲2管路长度 每超过2如，有一个 弯曲。3管路一长度每超过1 5 nl，有 两 个弯 曲、4管路长度每超过扮，,，有三个弯曲3.0.4套接扣 压式薄壁钢导管电线甘路垂 直敷设时，管内绝缘电线截面 为沁mmZ及 以下，长度每超过3 om，应增设 固定用的拉线盒。3.0弓套接扣压式薄壁钢导管电线管路明敷设时，管的弯曲半任不应小于管外径的6涪；当有两个接线盒 间 只有一个弯曲时，其弯曲半径 不应小于管夕 径 的：倍L3.0.6套接扣 压式薄壁钢导管电线管 路 明敷设 时，支架、吊架的规格，当设计无要求时，不应 小于下列规定：1圆钢：直径6 nlm。2扁钢：3 O mm屯加，r低3角钢：2 5了 nmX2 5 n、，n入 3,“4埋 注 支架应有燕 尾，埋入深度不应 小 于80：二 m。3.0.7套接扣 压式薄壁钢导管电线营路水平或垂直明敷设 时，其水平或垂 直安装的 允许偏差 为1.5。，全长偏差不应大于管内个企的】2：、。33.0齐，定：.8套接扣压式薄壁钢导管电线管路 明敷设时，排列 应整固定点牢固、间距均匀，其最大间距应符合表3.0.8的规表3,0.8固定点间的最大距离一一下一一管的直径（mnl)敷设方式1 6一2 02 5一3 24 0一5 0固定点间的最大距离（nl)吊架、支架或沿墙敷设2.0注：敷设在 吊顶内的电线管路，当管径为中1 6一2 0时，固定点间距可增大到1,sm为宜。3.0.9套接扣 压式薄壁钢导管电线管路明敷设 时，其固定点所采用器材与终端、弯头中点、电气器具或盒（箱）边缘的距离，宜为15 0?3 0O mm。3.0.1 0套接扣 压式薄壁钢导管 电线管路进入落地式配电箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为5 0?S O m汀1 03,0.n套接扣压式薄壁钢导管电线管路暗敷设时，其弯曲半径不应小于管外径的6倍；埋 入混凝土内平面敷设时，其弯曲半径不应小于管外径的1 0倍。3.0,1 2套接扣压式薄壁钢导管电线管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距 不应小于1 5 mm。3.0.1 3套接扣 压式薄壁钢导管电线管路暗敷设时，管路 固定点应牢固，且应符合下列规定：l敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定，固定点间距 不应大于l0 0 0 mm;2敷设在砖墙、砌体墙 内的管路，剔槽宽度，不应大于管外径sn飞 m。固定点间距，不应大 于I 0 0 0 mrn;3敷设 在 预制圆孔板上 的管路平顺，紧贴板 面，固定点 间距4不应大于l0 0 0 nlm。3.0.1 4套接扣压式薄壁钢导管电线管路与其它管道间的最小距离，表3.应符合表3.0.1 4的规定：0.1 4套接扣压式薄壁钢导管电线管路与其它管道间的最小距离（:nm)管路名称管路敷设方式最小问距管道上管逆下1 0 0 0平行蒸汽管5 0 03 0 0管道上管道下3 0 0暖气管热水管平行2 0 01 0 0交一行一叉通 风、给排水及压缩空气管若10 05 0注：对蒸汽管道，当在管外包隔热层后上下平行距离可减至2()omm。暖气管、热水管应设隔热层。3.o.l 5套接扣压式薄壁钢导管电线管路内的电线，应采 用额定电压为5 0 oV的合格绝缘电线，绝缘电线型号、规格应符合设计要求。3.0.1 6套接扣压式薄壁钢导管电线管路内，绝缘电线配置，应符合 国家现行规范的规定。道管路连接4.0.1套接扣 压式薄壁钢导管电线管路连接，应采用专 用工具进行，不应敲打形成压点，严禁熔焊连接。4.0.2套接扣压式薄壁钢导管电线管路连接处，管与套接管件连接紧密，内、外壁应光滑，无 毛刺，且应符合下列规定：1直管连接时，两管口插入直管接头 中心 凹型槽两侧；2转角连接时，管口插入弯管接头凹型槽侧。礴0.3套接扣 压式薄壁钢导管电线管路为水平敷设时，扣 压点宜在管路 上、下方分别扣压；管路为垂直敷设时，扣压点宜在管路左、右侧分别扣 压。4.0,4套接扣 压式薄壁钢导管电线管路，当管径为中2 5及 以下时，每端打1压点不应少 于2处；当管径为中3 2及 以上时，每端扣压点不应少 于3处。且扣 压点宜对称，间距宜均匀。4.0.5套接扣 压式薄壁钢导管管与管的连接处的扣 压点深度不应小于1.O mm。且扣压牢固，表而光滑，管内畅通。管壁扣压形成 的 凹、凸点，不 应有 毛刺。4.0.6套接扣 压式薄壁钢 导管电线管路连接处的扣 压点位 川,应在连接 处 中心。扣 压后，接日的缝隙，应采 用封堵措施，4.0.7套接 扣压式薄壁钢 导 泞进入盒（箱）时，应一孔一管。管与盒（箱）的连接，应采）月 爪型螺纹接头管连接，且应锁紧，内壁光洁便于穿线。盒（箱）孔应整齐，且应与管径 吻合。两根 及以上管入盒（箱）时，间距均匀，排列整齐。盒（箱）不应开长孔。严禁使用电、气焊 开孔。4.0.8套接扣 压式薄壁钢导管电线管路敷设完毕后，管路 固定牢固，连 接口符 含规定，两 端 头 应封堵。5接地5.0.1套接扣 压式薄壁钢导管及其金属附件组成的电线管 路，当管与管、管与盒（箱）连接符合第四章管路连接规定时，连接处可不设 置跨接线。管 路外壳应有可靠接地。5.0,2套接扣 压式薄壁钢导管电线管路与接地线不应熔焊连接。5.0.3套接扣 压式薄壁钢导管电线管路，不应做为电气设备接地线。6工程交接验收6.0.1套接扣压式薄壁钢导管电线管路工程交接验收时，应对下列项 目进行检查：1管材及其附件的型号、规格；2各种规定距离；3各种支持件及 固定点；4允许偏差值；5管路中连接氨位置和扣压点状况；6管材及其附件防腐状况；7、施工中造成建筑物损坏的修补状况。6.0.2工程在交接验收时，应提交下列技术文件和资料：l产品合格证，材质单；2竣工图；3变 更设计的证 明文件；4各种 测试记录；5安装记录（含隐蔽工程 记录 和预检工程记录）。附录A套接扣压式薄壁钢（K B G）导管规格A.0.1套接扣压式薄壁钢（K B G)表A.0.薄壁钢（K B G)导管的规格见表A.0.1导管规格表（mm)规格中1 6否2 0中2 5中3 2中4 0外径D1 62 02 53 24 O外径公差0一0.3 00一0.3 00一0.4 0O一（).4 00一0.4 0壁厚S1.01.01.21.21.2壁厚公差士0.0 8士 0.0 8士 0.1 0士0.1 0士0.1 0L叫一一！以图A.0.1薄壁钢（K B G）导管图9附录B套接扣压式薄壁钢（K B G）导管管接件规格B.0.10.1。规格套接扣压式薄壁钢（K B G）导管直管接头的规格见表B.表B.0.1直管接头规格表（mm)内径d内径公差壁厚S壁厚公差外径D总长L凹槽内径P凹槽内径公差中1 61 6+0.3 0+0.1 01.0士0.0 81 85 51 4+0.4 0O中2 02 O+0.3 2十 0.1 11.0士0.0 82 25 51 8+0.1 0O中2 52 5+0.3 2+0.1 11.2士0.1 02 7.45 52 2.6+0.5 00中3 23 2+0.4 0十 0,1 21.2士0.1 0
