《城镇供热直埋蒸汽管道技术规程》CJJ104-2005.pdf

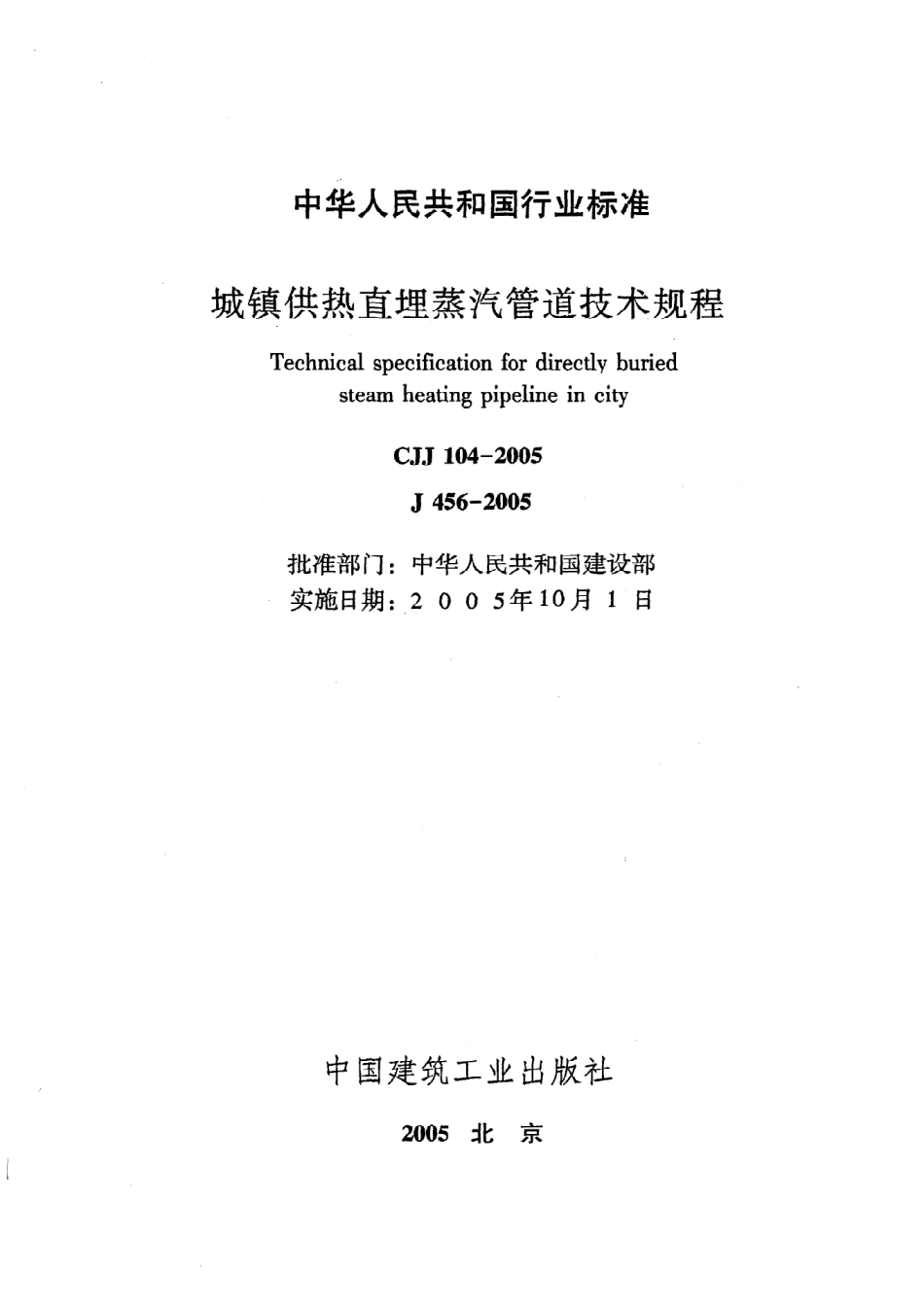

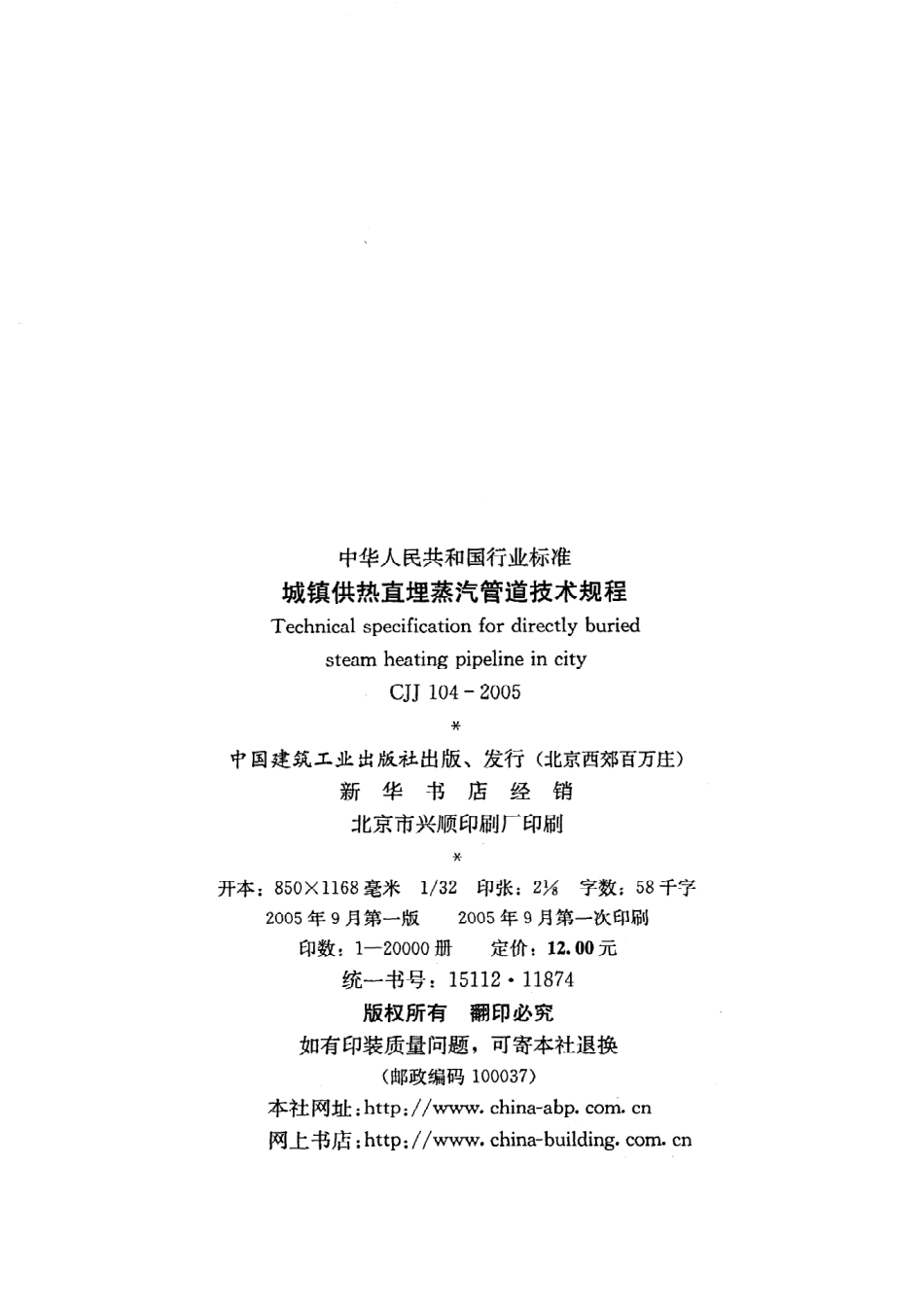

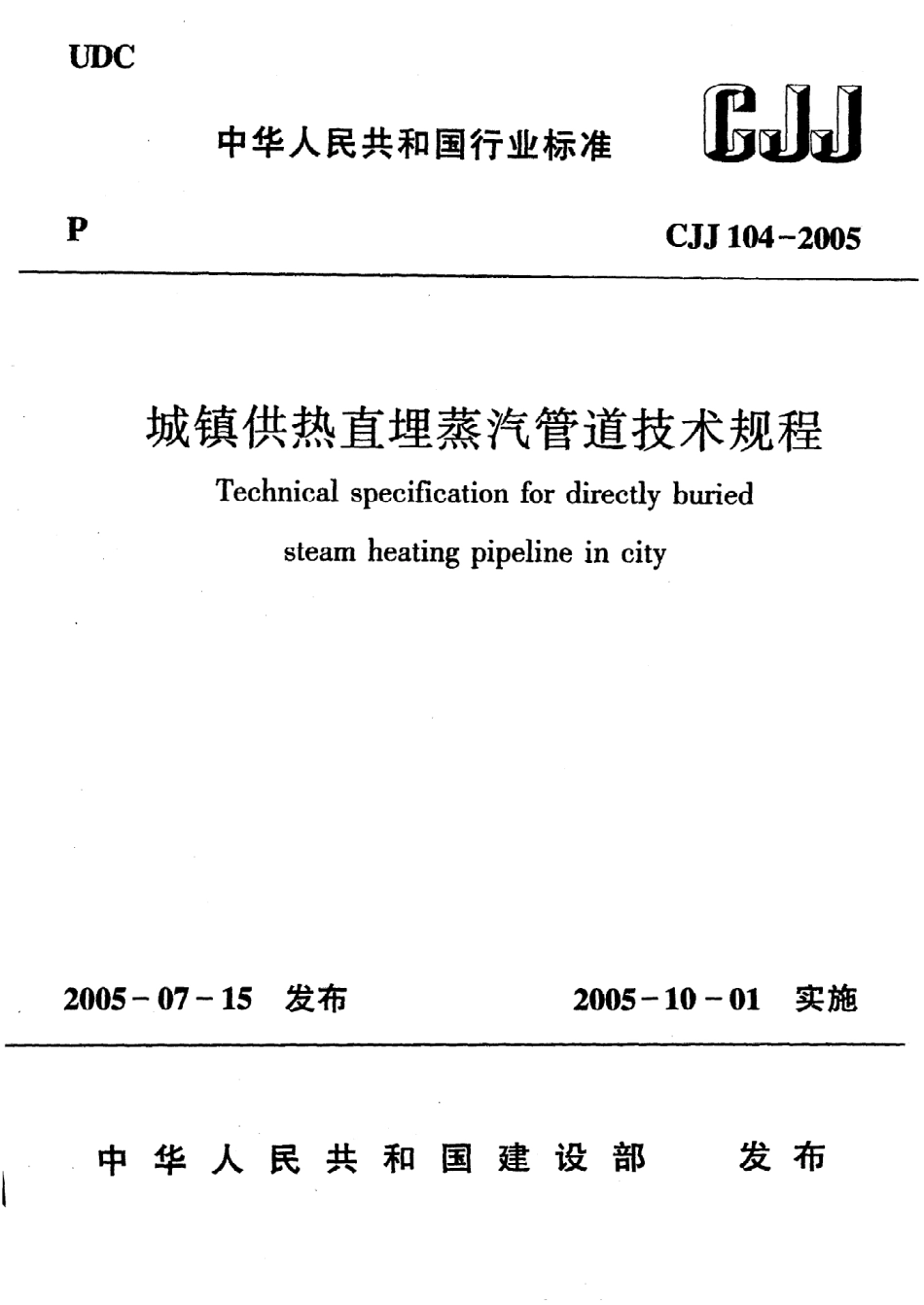

U D C中华人民共和国行业标准P城镇供热直埋蒸汽管道技术规程T echnicalspecificationfordirectlyb颐 edsteamheatingpipelineincity2 0 0 5一0 7一1 5发布2 0 0 5一1 0一0 1实施中 华 人民 共 和 国建设部发 布中华人民共和 国行业标准城镇供热直埋蒸汽管道技术规程T echnicalspecificationfordirecilvburiedsteamheatingpipelineincityC J J1 0 4一2 0 0 5J4 5 6一2 0 0 5批准部门：中华人民共和国建设部实施日期：2 0 0 5年1 0月1日中国建筑工业出版社2 0 0 5北京中华人民共和 国行业标准城镇供热直埋蒸汽管道技术规程T echnicalspecificationfordirectlyburiedsteamheatingpipelineincityC J J1 0 4一2 0 0 5中国建筑工业出版社出版、发行（北京西郊百万庄）新华书店经销北京市兴顺印刷厂印刷关开本：85 0 X ll6 8毫米1/3 2印张：2字数：5 8千字2 0 0 5年9月第一版2 0 0 5年9月第一次印刷印数：1一2 0 0 0 0册定价：1 2.0 0元统一书号：1 5 1 1 21 1 87 4版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 5 7)本社 网址：http:/?china-abp。om网上书店：http:/www.china-buildi雌C O们 n。C n中华人民共和国建设部公告第3 4 8号建设部关于发布行业标准城镇供热直埋蒸汽管道技术规程的公告现批准城镇供热直埋蒸汽管道技术规程为行业标准，编号为C J J1 0 4一2 0 0 5，自2 0 0 5年1 0月i日起实施。其 中，第3.2.2、5.3.2、4.0.1、8.4.1、1 0.1.2、1 0.1.3条为强制性条文，必须严格执行。本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2 0 0 5年7月1 5日前、，曰根据建设部建标 2。o2 84号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关标准，并在广泛征求意见的基础上，制定了本规程。本规程的主要技术内容：1总则；2术语；3管道布置与敷设；4工作管道强度计算及应力验算；5保温层；6外护管及防腐；7工程测量及土建工程；8管道安装；9工程验收；1 0运行。本规程由建设部负责管理 和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规程主编单位：大连市热电集团公司（地址：大连市西岗区沿海街9 0号；邮政编码：1 1 6 0 2 1）。本规程参编单位：中国石油天然气集团公司工程技术研究院大连科华热力管道有限公司中国市政工程华北设计研究院大连市集中供热办公室大连理工大学中国石化集团上海工程有限公司大连市热力规划设计研究院大连达隆供热技术发展有限公司北京市鼎超供热管有限公司本规程主要起草人员：马家滋崔洪双莫理京杨明学王淮崔峨赵云峰王敏华全明目次1总则 12术语 23管道布置与敷设 43.1管道布置 43,2敷设方式 53.3管路附件及设施、63.4管件及管道连接 ，84工作管道强度计算及应力验算 95保温层 ，n5.1一般规定 ，1 15.2保温计算 1 26外护管及防腐 1 76.1一般规定 1 76.2钢质外护管的刚度和稳定性 1 76.3钢质外护管的防腐 1 86.4玻璃钢外护管 1 87工程测量及土建工程 2 07.1工程测量 2 07.2土方工程 2 07.3土建结构工程 2 08管道安装 2 18.1一般规定 2 18.2管道安装 ，2 18.3保温补口 2 28.4试压、吹洗及试运行 2 359工程验收 2 51 0运行 2 61 0.1一般规定 ，2 61 0.2运行前的准备 2 61 0.3暖管 2 61 0.4运行维护 2 71 0.5停止运行 2 8附录A常用钢管材料的许用应力 2 9附录B全国主要城市实测地温（深度0.0一3.Z m)月平均值 3 0附录C直埋蒸汽管道邻近温度场的计算 3 6附录D钢管径向变形的计算 3 7本规程用词说明 3 9条文说明 ，4 11总则1.0.1为在直埋蒸汽管道的设计、施工、验收和运行管理中统一技术要求，确保工程质量，做到经济合理、安全适用，制定本规程。1.0.2本规程适用于工作压力小于或等于1.6 M P a，温度小于或等于3 5 0，直接埋地敷设的保温蒸汽管道的设计、施工、验收及运行维护。不适用于抽真空保温结构的直埋蒸汽管道。1.0.3直埋蒸汽管道的设计、施工、验收和运行管理，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1直埋蒸汽管道 directlyburiedsteampipeline直接埋设于土层中输送蒸汽的预制保温管道。2.0.2工作管 workingpipe在直埋蒸汽保温管结构中，用于输送蒸汽的钢管。2.0.3外护管outerprotectivepipe保温层外抵抗外力和环境对保温材料的破坏和影响，具有足够机械强度和可靠防水性能的套管。2.0.4防腐层 antiseptiClayer为防止钢质外护管腐蚀而在其外表面覆盖并紧密结合的材料层。2.0.5保温管补口 heatpreservationpipepatchcut直埋蒸汽管道连接处的保温层、外护管及防腐层的接口处理。2.0.6排潮管drainoffmoisturepipe排除工作管与外护管之间水汽的导管。2.0.7内固定支座insidefixedsupport在钢质外护管的直埋蒸汽管道中，保证 工作管与外护管间不发生相对位移的管路附件。2.0.8外固定支座outsidefixedsupport在钢质外护管的直埋蒸汽管道中，保证外护管与固定墩间不发生相对位移的管路附件。2.0.9内外固定支座insideand outsidefixedS upport在直埋蒸汽管道中，保证工作管、外护管和固定墩三者间不发生相对位移的管路附件。2.0.1 0辐射隔热层radiationheatinsulationlayer2在带有空气层的保温结构中，在空气层壁面设置抛光金属铝箔层，利用其表面低发射率和高反射率的特性，减少表面辐射换热而提高绝热效果的结构。3管道布置与敷设3.1管 道 布 置3.1.1直埋蒸汽管道的布置应符合国家现行标准城市热力网设计规范C J J 3 4的有关规定。3.1.2直埋蒸汽管道与其他设施的水平或垂直最小净距，应符合表3.1.2的规定。当不能满足表中的净距或其他设施有特殊要求时，应采取有效保护措施。表3.1.2直埋蒸汽管道与其他设施的最小净距（m)设施、管道最小水平净距最小垂直净距给水、排水管道1.50.1 5燃气管道压力镇4 0 0 kP a1.00.1 5压力成80 O kP a1.50.1 5压力80 O kP a2.00.1 5压缩空气、二氧化碳管道1.00.1 5乙炔、氧气管道1.50.2 5易燃、可燃液体管道1.50.3 0架空管道管架基础边缘1.5排水盲沟沟边1.50.5 0地铁50.80电气铁路接触电杆基础3.0道路、铁路路基边坡底脚1.00.7 0（路面）铁路3.0（钢轨）1.2 0（轨底）灌溉渠沟边缘2.0桥梁支座基础（高架桥、栈桥）2.0照明、通信电杆中心1.0续表3.1.2设施、管道最小水平净距最小垂直净距建筑物基础边缘3.0围墙基础边缘1.0决一乔木或灌木中心3.0电缆通信电缆管块1.00.3 0电力电缆成3 5 kV2.00.5 0电力电缆成1 1 O kV2.01.0 0架空输电线电杆基础镇I kV1.03 5?2 2 0 kV3.03 3 0?5 0 0 kV5.0注：当直埋蒸汽管道的埋深大于建（构）筑物基础深度时，最小水平净距应按土的内摩擦角计算确定。3.1.3直埋蒸汽管道与其他地 下管线交叉时，直埋蒸汽管道的管路附件距交叉部位的水平净距宜大于3 m。3.1.4直埋蒸汽管道的最小覆土深度应符合表3.1.4的规定。当不符合要求时，应采取相应的技术措施对管道进行保护。表3.1.4直埋蒸汽管道最小覆土深度（m)蓄了燮缪5 0?1 0 01 2 5?2 0 02 5 0?4 5 05 0 0?7 0 0钢质外护管车行道0.60.81.01.2刁卜 车行道0.50.60.81.0玻璃钢外护管车行道0.81.01.21.4习 卜 车行道0.60.81.01.23.2敷设方 式3。2。13。2。23。2。3直埋蒸汽管道宜敷设在各类地下管道的最上部。直埋蒸汽管道的工作管，必须采用有补偿的敷设方式。直埋蒸汽管道敷设的坡度不宜小于0.2肠。3.2.4两个固定支座之间的直埋蒸汽管道，不宜有折角。3.2.5管道由地下转至地 上时，外护管必须一同引出地面，其外护管距地面的高度不宜小于0.sm，并应设防水帽和采取隔热措施。3.2.6直埋蒸汽管道与地沟敷设的管道连接时，应采取防止地沟向直埋蒸汽管道保温层渗水的措施。3,2.7当地基软硬不一致时，应对地基作过渡处理。3.2.8在地下水位较高的地 区，必须作浮力计算。当不能保证直埋蒸汽管道稳定时，应增加埋设深度或采取相应的技术措施。3.2.9直埋蒸汽管道穿越河底时，管道应敷设在河床的硬质土层上或作地基处理。覆土深度应根据浮力、水流冲刷情况和管道稳定条件确定。3.3管路附件及设施3.3.1阀门的选择及安装应符合下列规定：1直埋蒸汽管道使用的阀门宜选用焊接连接，且 无盘根的截止阀或闸阀，若选用蝶阀时，应选用偏心硬质密封蝶阀；2所选阀门公称压力应比管道设计压力高一个等级；3阀门必须进行保温，其外表面温度不得大于6 0，并应做好防水和防腐处理；4井室内阀门与管道连接处的管道保温端部应采取防水密封措施。3.3.2直埋蒸汽管道必须设 置排潮管。3.3.3排潮管应设置 于外护管位移较小处。其出口可引人专用井室内，井室内应有可靠的排水措施。排潮管公称直径宜按表3.3.3选取。表3.3,3排潮管公称直径（mm)工作管公称直径排潮管公称直径镇2 0 03 02 5 0?4 0 04 04 0 05 O3.3.4排潮管如引出地 面，开口应下弯，且弯顶距地面高度不宜小于0.2 5 m，并应采取防倒灌措施。排潮管宜设置在不影响交通的地方，且应有明显的标志。排潮管的地下部分应采取保温和防腐措施。3.3.5疏水装置应设置在工作管与外护管相对位移较小处。从工作管引出疏水管处应设置疏水集水罐，疏水集水罐罐体直径按工作管的管径确定，当工作管公称直径小于D N 1 0。时，罐体直径应与工作管相同；当工作管公称直径大于或等于D N 1 0 0时，罐体直径不应小于工作管直径的1/2，且不应小于1 0 0 mm。3.3.6检查井设计应符合下列规定：1地下水位高于井室底面或井室附近有地下供、排水设施时，井室应采用钢筋混凝土结构，并应采取防水措施；2管道穿越井壁处应采取密封措施，并应考虑管道的热位移对密封的影响，密封处不得渗漏；3井室应对角布置 两个人孔，阀门宜设远程操作机构，井室深度大于4 m时，宜设计为双层井室，两层人孔宜错开布置，远程操作机构应布置在上层井室内；4疏水井室宜采用主副井布置方式，关断阀和疏水口应分别设置在两个井室内。3.3.7固定支座的选取和推力计算应符合下列规定：1补偿器和三通处应设置固定支座，阀门和疏水装置处宜设置固定支座；2采用钢质外护管的直埋蒸汽管道，宜采用内固定支座；3内固定支座应采取隔热措施，且其外护管表面温度应小于或等于6 0；4直埋蒸汽管道对固定墩的作用力应包括工作管道的作用力和外护管的作用力；5固定墩两侧作用力的合成及其稳定性验算和结构设计，应符合国家现行标准城镇直埋供热管道工程技术规程C J J/T81的规定。3.4管件及管道连接3.4.1直埋蒸汽管道的管件应符合下列规定：1工作管管件应符合现行国家标准钢质对焊无缝管件G B1 2 4 5 9或钢板制对焊管件G B/T1 3 4 0
