《地道风建筑降温技术规程》CECS340：2013.pdf

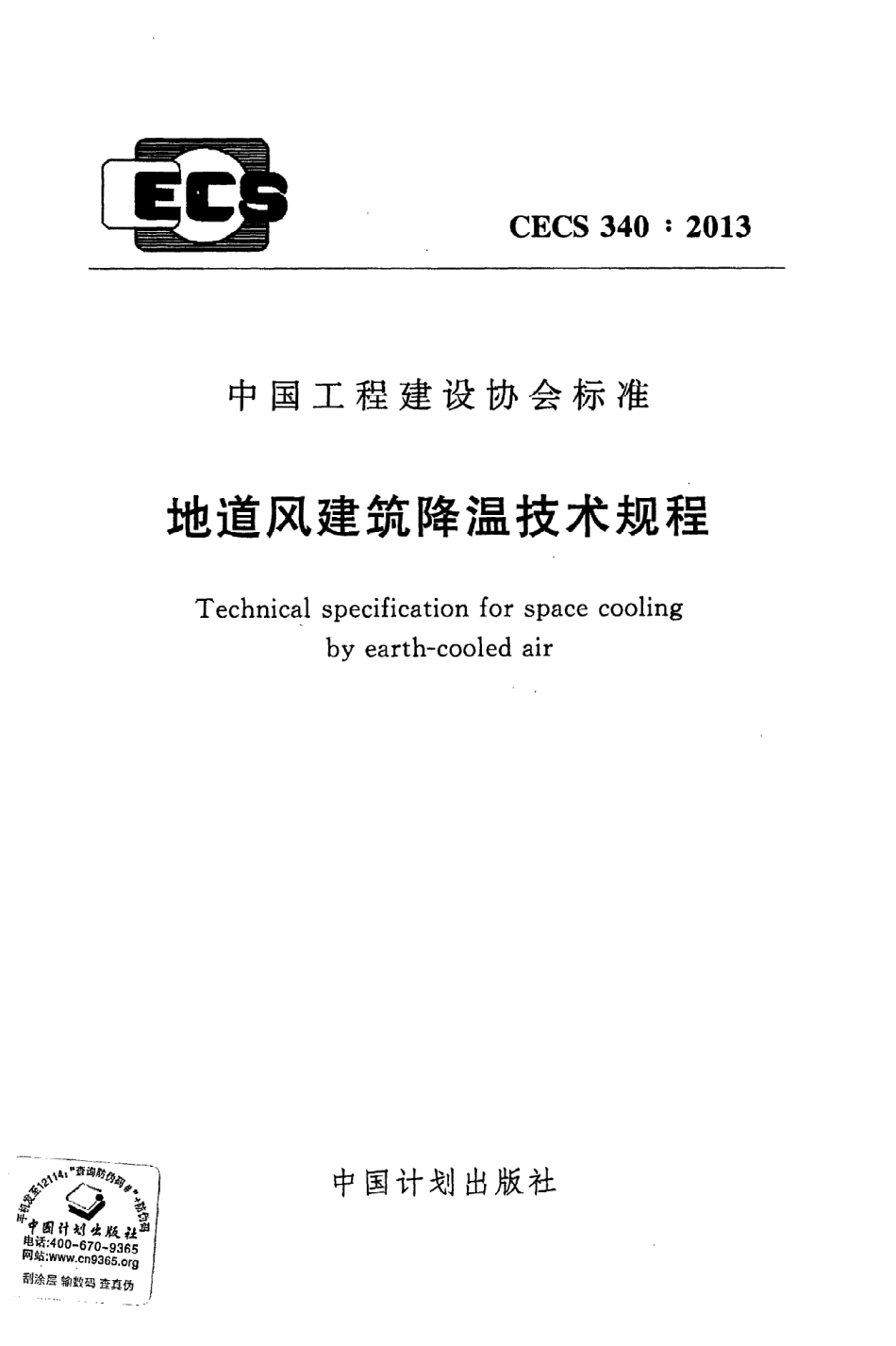

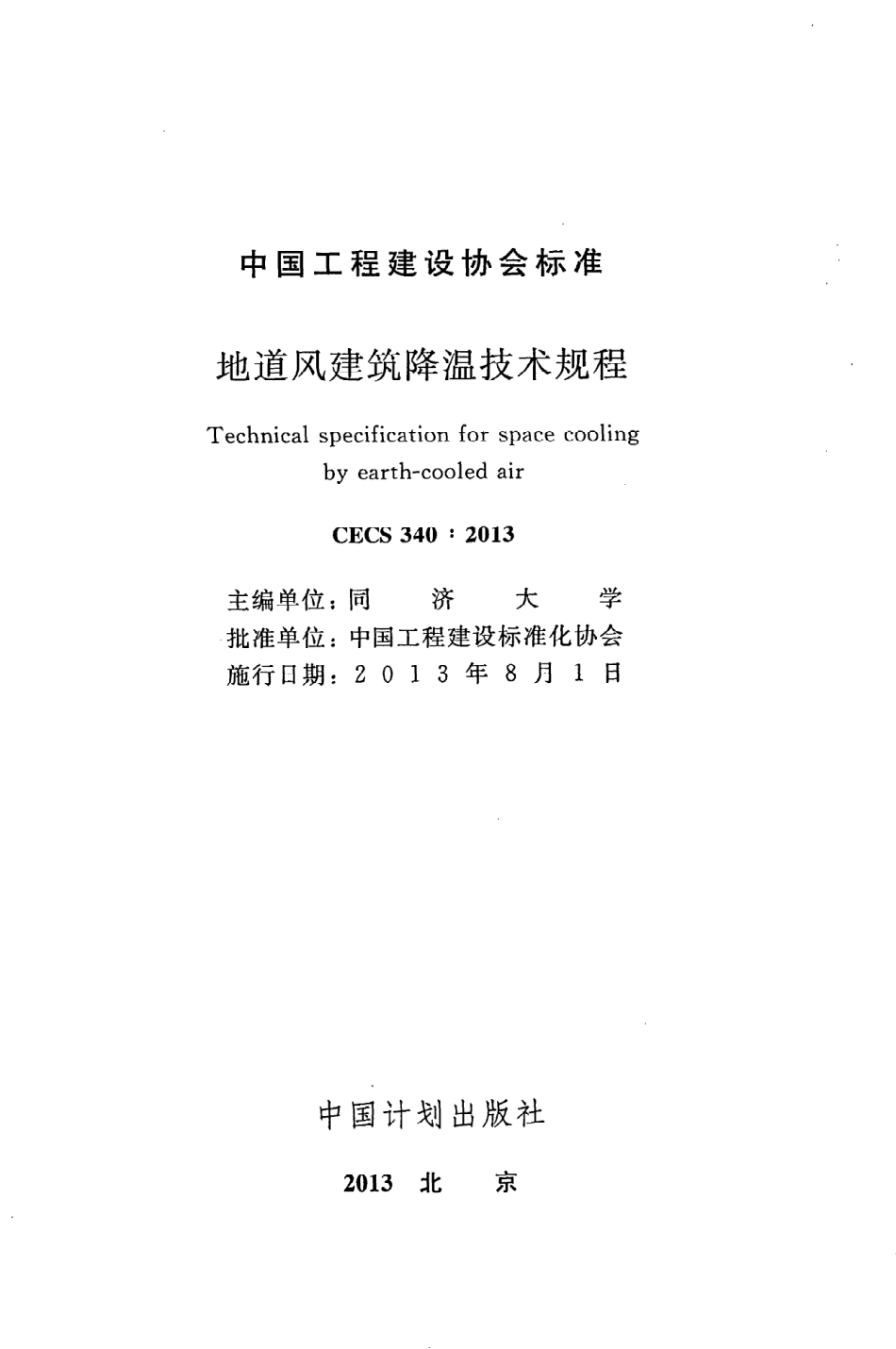

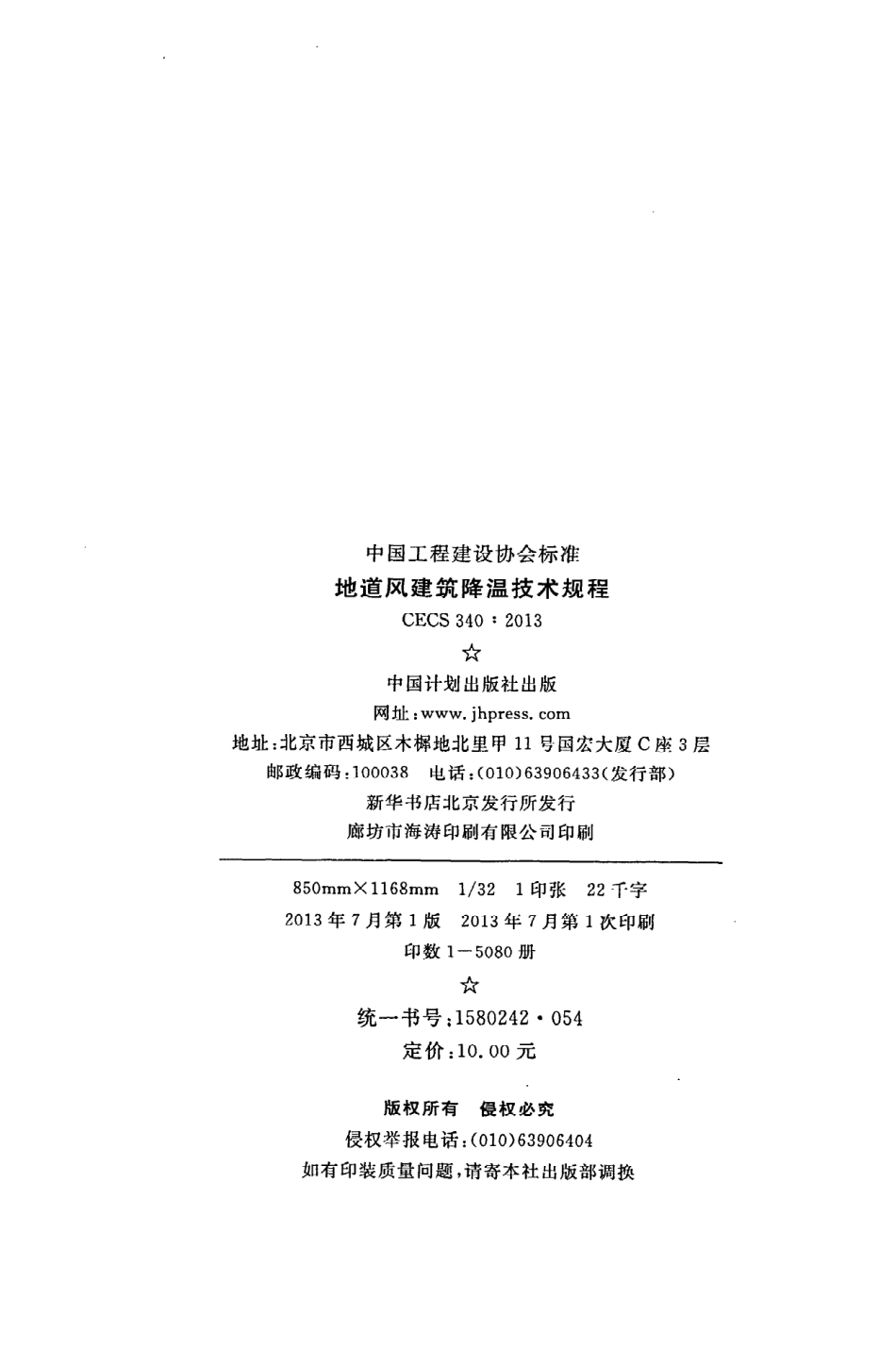

C E C S 3 4 0:2 0 1 3中国工程建设 协 会标准地道风建筑降温技术规程T echnicalspecificationforspacecoolingbyearth一cooledair中国计划出版社中 国工程 建 设 协会标准地道风建筑降温技术规程T echnicalspecificationforspacecoolingbyearth一cooledairC E C S 3 4 0:2 0 1 3主编单位：同济大学批 准单位：中国工程建设标准化协会施行 日期：201 3年8月1日中国计划出版社2 0 1 3北京中国工程建设协会标准地道风 建筑 降温技术规程C E C S 3 4 0:2 0 1 3中国计划出版社 出版网址：地址：北京市西城 区木梅地北里 甲n号 国宏大厦C座3层邮政编码：1 0 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店北京发行所发行廊坊市海涛印刷有 限公 司印刷85 0 mmX ll6 8mml/3 2 1印张2 2千字2 0 1 3年7月第l版2 0 1 3年7月第1次印刷印数1一5 0 80册统一书号：1 5 80 2 4 20 5 4定价：1 0.0 0元版权所有侵权必究侵权举报 电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量 问题，请寄本社 出版部调换中国工程 建设标准化协会公告第1 3 7号关于发布地道风建筑降温技术规程的公告根据中国工程建设标准化协会关 于印发 2 0 1 0年第二批工程建设协会标准制订、修订计划的通知（建标协字2 0 1 09 1号）的要求，由同济大学等单位编制的地道风建筑降温技术规程，经本协会组织审查，现批准发布，编号为C E C S3 4 0201 3，自2 0 1 3年8月1日起施行。、中国工程建设标 准化协会二O一三年五月六 日目1总则 ，（1)2术语 ，（2)3设计 ，,，（3)3.1一般规定 （3)3.2设计参数 （3)3.3系统设计 （4)4施工与验收 （7)4.1施工 （7)4.2验收 ，（7)5运行管理，（8)附录A岩土热物性参数 （9)本规程用词说明 ，（1 0)引用标准名录，（1 1)附：条文说明 （1 3)C ontelltS1G eneralP rovisions ，（1)2T erms （2)3D esign ，（3)3.1G eneralrequirment ，（3)3.2D esignP arameters ，（3)3.3S ystemdesign ，（4)4C onstructionandacceptance （7)4.1C onstruction （7)4.2A cceptance （7)5O perationandmanagement （8)A ppendixAT hermalpropertyparametersof 5 0 1 1 5and rocks 一（9)E xplanationofwordingin thisspecification （1 0)L istofquotedstandards，（1 1)A ddition:E xplanationofprovisions （1 3)1总则1.0.1为贯彻执行国家的可持续发展战略，大力发展利用自然能源与天然冷源、可再 生能源，规范地道风工程，制定本规程。1.0.2本规程适用 于夏季有降温需求进行地道风工程 的设计、施工及运行管理。1.0.3在进行地道 风设计、施工、管理 时，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1地道undergroundtube设 置在地下一定深度、用 于空气流动的通道，主要采用土建砌筑或预制埋管两种方式构建。2.0.2地道风earth一cooledair经过地道利用 土壤蓄热特性进行降温 的空气。2.0.3轴心深度axisheight地道横截面的几何轴心至地 面 的垂直距离。2.0.4土壤计算温度earthtemperatureforcalculation室外气温最高日的地道轴心深度处 的平均土壤温度。2.0.5长地道longundergroundtubeL5 0 d。的地道。L为地道轴向总长度，d。为地道 当量直径。对变截面地 道，d。为平均当量直径。3设计3.1一般 规 定3.1.1地道风工程严禁选取在地下土壤有害物质超标或地下水受到污染的地 区。地道周边 的地下水水质应达到地下水1 1 1类标准。3.1.2不应在上方存在荷载的情况 下 或有高大乔木 的3 m范 围内开挖地道，确有荷载情况下，应对其结构安全进行计算。3。1。33。1.4对新建建筑，宜结合土建结构进行统筹设计。对 既有建筑，地 道应 避 开建筑桩基 和其他重要结构部件，严禁影 响建筑主体结构。3.2设 计 参 数3.2.1室内计算温度应按下列规定选取：1在寒冷地 区，夏季室内空气设计温度应取2 7 2 9；2在夏热冬冷地 区和夏热冬暖地 区，应按夏季室内外温差大于3选取。3.2.2室外计算温度应按现行国家标准民用建筑供暖通风与空气调节设计规范G B5073 6中的室外通风计算温度选取。3.2.3地道 主截面设计风速宜为Z m/s一4 m/S。3.2.4地道风 出口设计温度应按表3.2.4选取。表3.2.4地道风 出口设计温度计算地道 内空气流速（m/s)地道风出口设计温度（）2土壤温度 2.23土壤温度 3.14土壤温度 4.03.2.5送 风量应根据现行国家标准民用建筑供暖通 风与空气调节设计规范 G B5073 6确定的室内负荷计算。3。2.63。2.7地道截面面积应根据送风量 和截面风速确定。土壤计算温度宜按当地的实际数据采用。当无相应测试数据时，应按下列公式进行计算：:(,，卜：。A d一福一（一，福）(327一，,A d=(tmax一tmin)/2(3.2.7一2)式中：y土壤深度（m);t(y，、）在夏季气温最高时刻y深度的土壤温度（）;t。土壤表面全年平均温度，该温度等于全年年平均气温（）;A d土壤表面温度的全年波动幅度（。C);。温度波动的频率（rad/h)，取0.ooo7 1 7 rad/h;a土壤的导温系数（m/h);t?x全年气温最高温度；tmin全年气温最低温度。3.3系统设 计3.3.1土建地道轴心深度宜 为Z m一6 m，且不宜低于当地地下水水位，当低于地下水位时应有防水措施或采用埋管地道方式，埋管地道应能防止 酸碱腐蚀，且 为不燃材料。3.3.2地道走向宜采用U型布置。当采 用S型布置 时，相邻地道管管壁之间的间距，应大于地道截面当量直径 的2倍。3.3.3地道长度的计算应符合下列规定：1对 于连续运行的地道，地道 的换热面积可按下式计算：cGKI n生二鱼t3一to(3.3.3一1)1.1.1 3关石十a娜口一1+O,.7 6典 而 于r一一”一U v一“(3.3.3一2)(3.3.3一3)式中：F地道换热面积（m);c空气比热J/(kgoC），可取 I O I O J/(kgoC);G空气质量流量（kg/s);K传热系数W/(m“）；t。地道轴心深度处 土壤温度（）;tl地道风进口温度（）;t3地道风 出口温度（）;a管内对流换热系数W/(mZC）；月一形状修正 系数；U地道横断面周界长度（m);a导温系数（mZ/h);:供冷期连续运行 的时间（h);久导热系数W/(m），可按附录A采用。2对间歇运行的地道，地道 的换热面积可按下式计算：(tl一top）Bt3一top(3.3.3一4)n,.孟G一二o引一K一一F式中3.3.:K。修正传热系数W/(mZ）；top修正土壤温度（C);B间歇运行修正系数。对常见的每天 1/3时间，休息2/3时间的工况而言，B可按表3采用。表3.3.3间歇运行修正系数F/cG0.0 0 5 70.011 50.017 20.0 2 2 90.0 2 870.0 3 4 4间歇修正系数B1.1 51.2 01.3 51.6 01.9 02.2 53、在场地条件允许情况下，地道长度应比计算值增加1 0。3,3,4土建地道 的防水设计，应达到地下工程防水等级 的三级标准，并宜加制一层 防水抹面。3.3.5地 道 应 具 有一定的坡度，坡向可 朝 进 风方 向并应 大 于0.0 1，在坡度最低处 应设 置储水坑，储水坑 应 可储存连续运行7 d的冷凝水。冷凝水水量计算应按设计运行时间及 风量进行计算，并按地道内土壤温度3确定露点温度和除湿量。应设置定期人工排水装置或 自动排水泵。3.3.6地道风 的进风口设计应符合下列规定：1进 风口距离地 面 的高度 不 宜 小 于lm。当设 在 绿 化 地带时，不宜小 于0.sm。进风口宜选取在不 易被污染的阴凉区域。2地道风进口应做好防雨、防尘、防虫措施，并设 置方便拆洗、维修、更换的粗效过滤装置。3进 风口设计应方便定期清扫。3.3.7地道宜设计通 往户外下 风 方 向处 的旁通 风道。不便设计旁通风道 的，通 风系统应设计成 可 以反 向通风 的形式。3.3.8地道风 的风机 宜采用 可 双 向运转的轴流风机。风机不 宜设在地 道内，可设在地 道尽 头 向上拐弯进人室内的地上部分处。3.3.9在 室内宜设 置手动的风 量 调节装置，与风量 调节结构联动。4施工与验收4.1施工4.1.1地道内的风阀，其活动件、固定件以及紧固件均应采取镀锌或做其他防腐处理。4.1.2地 道 的进 风口附近 应保持洁净，地 道 进 风口下 方应 有 照明。施工完毕后应以最大风量对 地 道进行反 向吹扫，并在进 风口下方进行人工清扫，清扫完毕后应在进风口安装防虫网装置。4.1.3回填时应先用 细土 回填密实缝隙并浇水，待4 8h自然沉降后进行回填。4.1.4工程完工后，应 提供地道风工程竣工图。4.2验收4.2.1地道壁应光滑平整，不应存在显著的凹凸不平，除储水坑外，管壁底部不应积水。4.2.2地道应具有一定的坡度，坡度应能保证冷凝水在地道风运行情况下流向储水坑。4.2.3采用埋管地道 的方式施工时，地道埋管前，应对管材、阀件等金属材料的防腐性能做检验。4.2.4地道风工程风系统施工完毕后，应对 系统进行调试。5运行 管理5,0.1正常运行期间，对有旁通 风道 的地道，旁通风道在正常运行状态下应关闭。地道 宜每隔1个月 吹扫一次，并排除储水坑 的冷凝水积水。5.0.2地道吹扫应符合下列规定：1正常运行期间的定期吹扫，应关闭室内风口，开启旁通 风道，进行3 h以上最大风量情况下 的通风吹扫。2长期停止使用后，下一个正常运行期开始前，应进行吹扫。应在地道使用前，进行灭虫、灭鼠和消毒处理，处 理完毕后再进行连续6 h以上的最大风量情况下的通风吹扫。3对没有旁通 风 道采用轴流 风 机的系统，应使风 机逆 向运转，使从室内吸人 空气，从原进 风口排风，进行6 h以上 的通 风 吹扫。4供冷期结束后，应进行Z h反向通风或旁通吹扫，并关闭进出风口。在冬季室外空气干燥时，可重复一次第1一4款的操作。5.0.3进风口附近应定期打扫，并定期清理防虫网等部件。5.0.4在非农村地 区其他建筑中的地道风工程应增设 运行监测设备，监测地道内各相关参数状 态，保证地道稳定安全运行。附录A岩土热物性参数表A岩土热物性参数序号材料名 称热 物 性参数容重y(kg/m3)导热系数入W/(moC）比热kJ/(kg,oC）导温系数a(mZ/h)1234567891 0n1 21 31 41 51 61 71 81 92 02 12 2 2 3砂岩密实硅质砂岩砂岩、石英岩石灰岩石灰岩石灰岩石灰岩介壳石灰岩石灰质凝灰岩阿尔蒂克凝灰岩灰质页岩大理石、花岗岩大理石、花 岗岩大理石、花 岗岩片麻岩黄铁矿黄铜矿建筑物下的种植土干砂填料石灰土（4 3湿度）干石英砂石英砂（8.3湿度）砂质粘土（1 5湿度）2 2 5 02 6 3 02 4 0 02 2 5 02 4 7 82 0 0 01 7 0 01 4 0 01 3 0 01 2 0 01 7 6 03
