《建筑基桩检测技术规范》JGJ106-2003.pdf

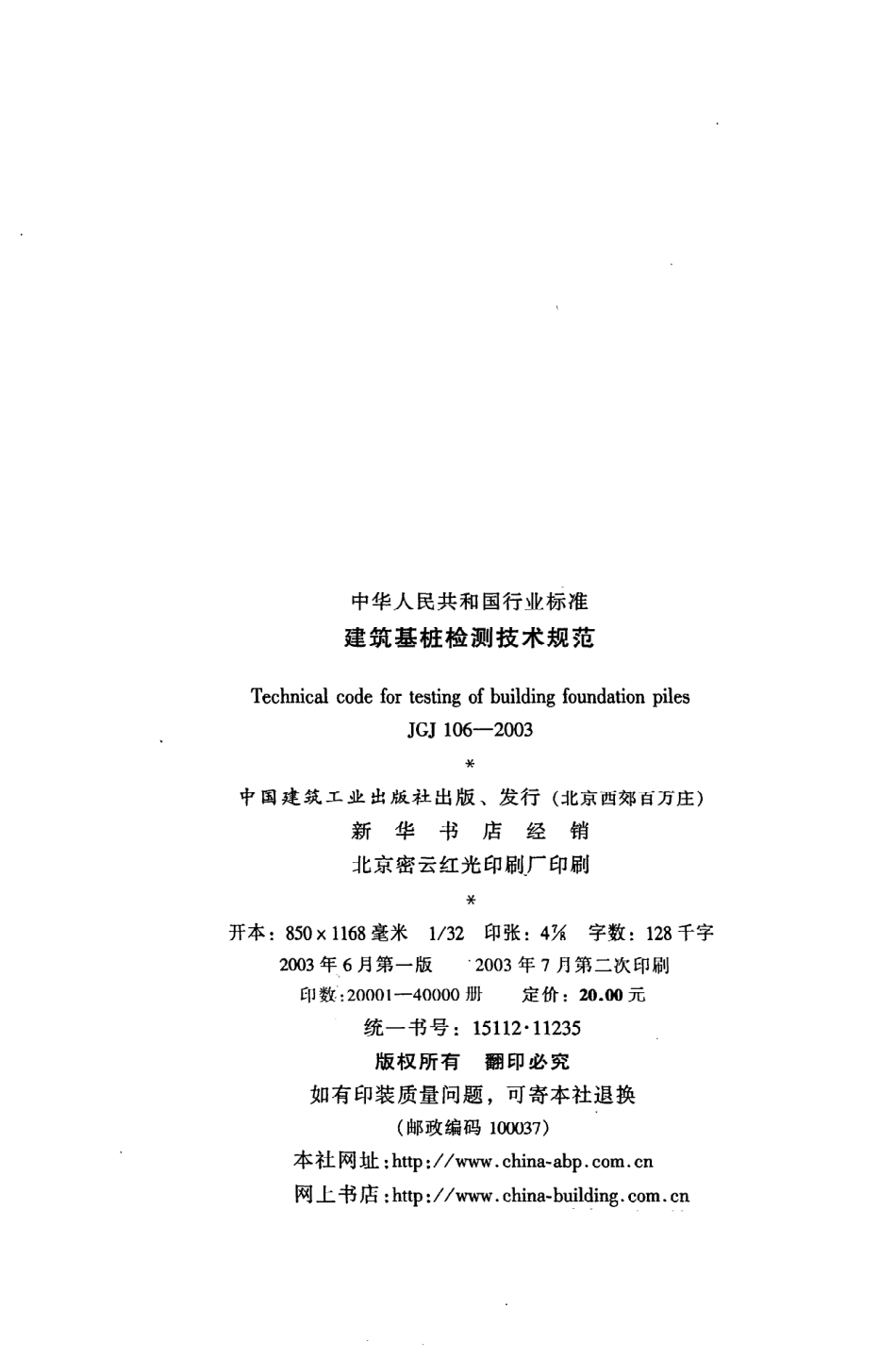

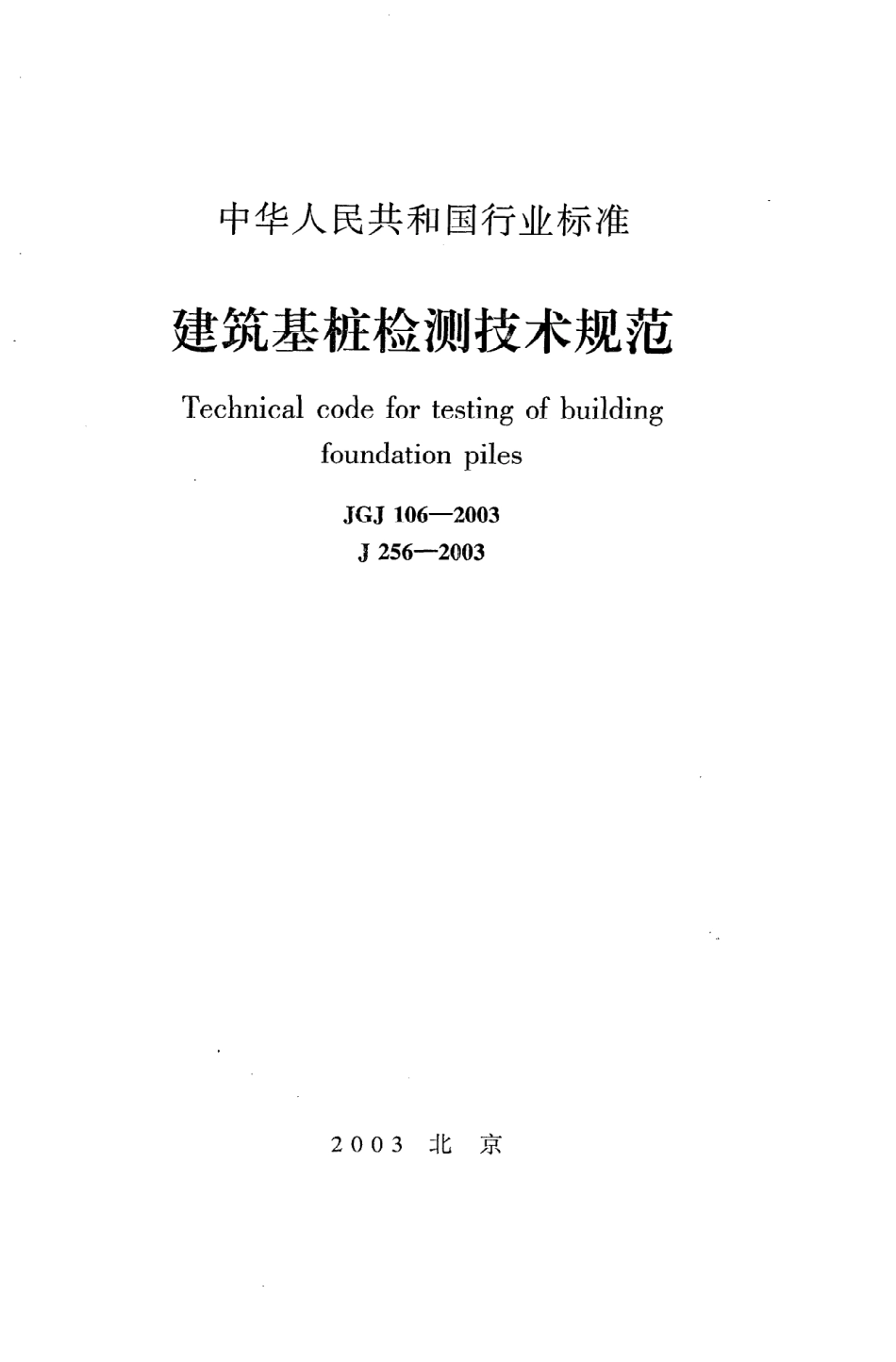

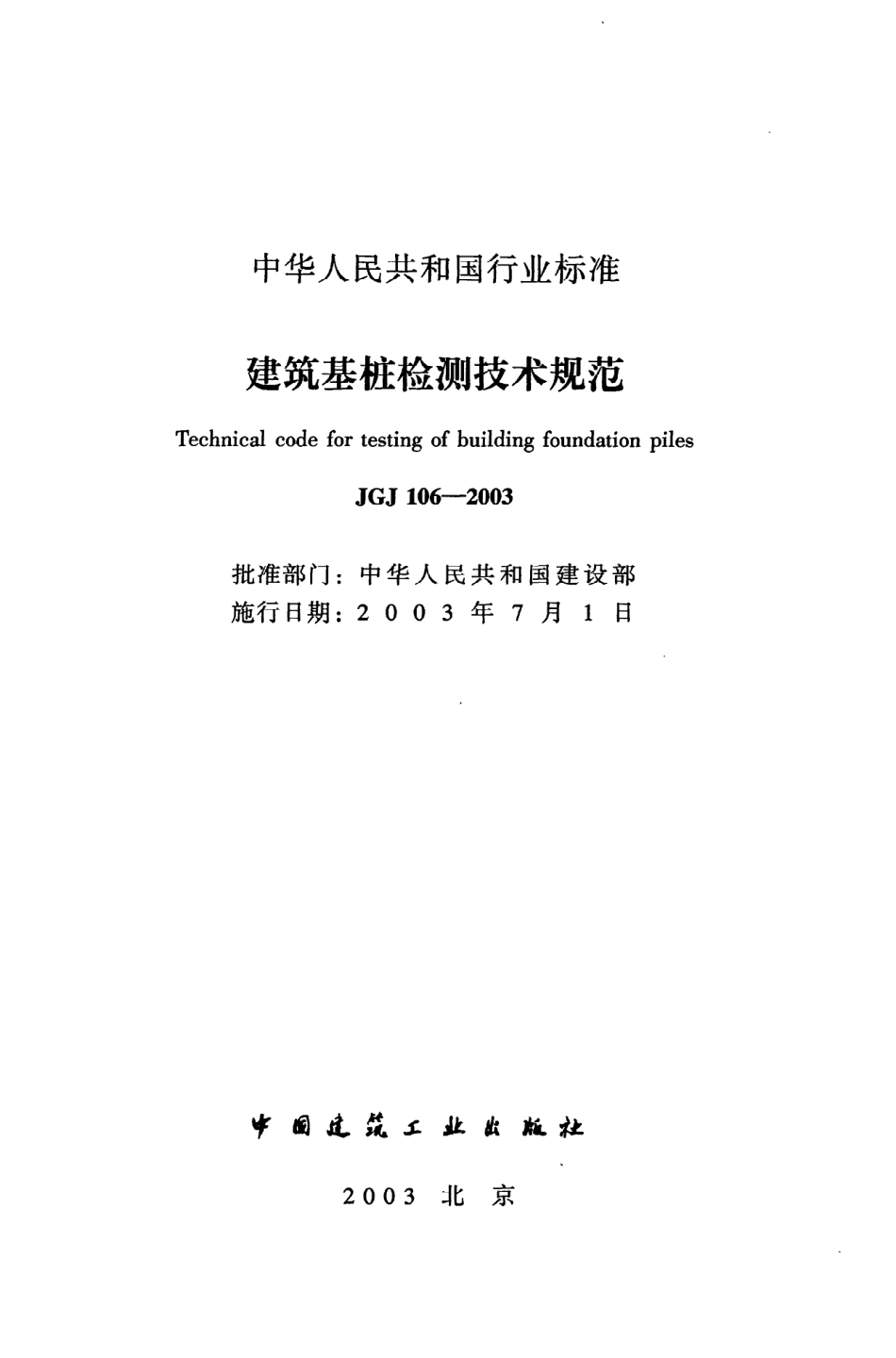

中华人民共和国行业标准建筑基桩检测技术规范T e chnicalcodefortestingofbuildingfoundationpilesJ G J1 0 6一2 0 0 3J2 5 6一2 0 0 32 0 0 3北京中华人 民共和 国行业标准建筑基桩检测技术规范T echnicalcodefortestingO fbuildingfoundationpilesJ G J 1 0 6 we2 0 0 3批准部门：中华人 民共和 国建设部施行日期：200 3年7月1日牢国走 筑工从欲抓社2 0 0 3北京中华人 民共和 国行业标准建筑基桩检测技术规范T echnicalcodefortestingofbuildingfoundationpilesJ G J1 0 6一2 0 0 3中国建筑工业 出版 社出版、发行（北京西郊百万庄）新华书店经销北京密云红光印刷厂印刷关开本：85 0 xn6 8毫米1/3 2印张：4字数：1 2 8千字2 0 0 3年6月第一版2 0 0 3年7月第二次印刷印数：2 0 0 0 1一4 0 0 0 0册定价：2 0.0 0元统一书号：1 5 1 1 21 1 2 3 5版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0(X)3 7)本社 网址：http：刀。hina一abp.C om.C n网上书店：httP:/?.ehina一中华人民共和国建设部公告第1 3 3号建设部关于发布行业标准 建筑基桩检测技术规范的公告现批准 建筑基桩检测技术规范为行业标准，编号为J G J1 0 6一2 0 0 3，自2 0 0 3年7月l日起实施。其中，第3.1.1、4.3.5、4.4.4、6.4.6、8.4.7、9.2.3、9.2.4、9.4.2、9.4.5、9.4.1 5条为强制性条文，必须严格执行。原行业标准 基桩高应变动力检测规程J G J1 0 6一9 7同时废止。本规程由建设部标准定额研究所组织中国建筑工业 出版社出版发行。中华人 民共和 国建设部2 0 0 3年3月2 1日前、口根据建设部建标 2 0 0 02 84号文的要求，规范编制组 经过广泛调查研究，认真总结国内外桩基工程基桩检测的实践经验和科研成果，并在广泛征求意见 的基础上，制定了本规范。本规范的主要技术内容是：总则、术语 和符号、基本规定、单桩竖向抗压静载试验、单桩竖向抗拔静载试验、单桩水平静载试验、钻芯法、低应变法、高应变法、声波透射法等。本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路3 0号；邮编：1 0 0 0 1 3)本规范参加编写单位：广东省建筑科学研究院上海港湾工程设计研究院冶金工业工程质量监督总站检测中心中国科学院武汉岩土力学研究所深圳市勘察研究院辽宁省建设科学研究 院河南省建筑工程质量检验测试中心站福建省建筑科学研究院上海市建筑科学研究院本规范主要起草人：陈凡徐天平朱光裕钟冬波刘明贵刘金砺叶万灵滕延京李大展刘艳玲关立军李荣强王敏权陈久照赵海生柳春季 沧江目次1总则 12术语、符号 22.1术语 22.2符号 33基本规定 63.1检测方法和内容 63.2检测工作程序 73.3检测数量 93.4验证与扩大检测 ，n3.5检测结果评价和检测报告 n3.6检测机构和检测人员 ：1 24单桩竖向抗压静载试验 1 34.1适用范 围 ，；1 34.2设备仪器及其安装 1 34.3现场检测 1 54.4检测数据 的分析与判定 ，1 65单桩竖向抗拔静载试验 1 95.1适用范 围 1 95.2设备仪器及其安装 1 95.3现场检测 2 05.4检测数据 的分析与判定 2 06单桩水平静载试验 2 26.1适用范 围 2 26.2设备仪器及其安装 2 276.3现场检测 2 36.4检测数据 的分析与判定 2 47钻芯法 2 77.1适用范 围 ，2 77.2设备 ，2 77.3现场操作 2 87.4芯样试件截取与加工 2 97.5芯样试件抗压强度试验，2 97.6检测数据 的分析与判定 ，3 08低应变法 3 28.1适用范 围 3 28.2仪器设备 3 28.3现场检测 ，3 28.4检测数据 的分析与判定 3 39高应变法 3 79.1适用范 围 3 79.2仪器设备 3 79.3现场检测 3 89.4检测数据的分析与判定 3 91 0声波透射法 4 51 0.1适用范 围 、，4 51 02仪器设备 4 51 0.3现场检测 4 51 0.4检测数据的分析与判定 ，4 6附录A桩身内力测试 ，5 1附录B混凝土桩桩头处理 ，5 6附录C静载试验记 录表 ，5 7附录D钻芯法检测记 录表 5 8附录E芯样试件加工和测量 6 08附录F高应变法传感器安装 6 2附录G试打桩与打桩监控 6 5G.1试打桩 6 5G.2桩身锤击应力监测 6 5G.3锤击能量监测 6 6附录H声测管埋设要点 6 7本规范用词说明 6 8条文说明 6 91总则1.0.1为了确保基桩检测工作质量，统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质 量检测工作符合安 全适用、技术先进、数据准确、正确评价的要求，制定本规范。1.0.2本规范适用 于建筑工程基 桩 的承载力和桩身完整性 的检测与评价。1.0.3基桩检测方法应根据各种检测方法的特点和适 用范围，考虑地质条件、桩型及施工质量可靠性、使用要求等因素进行合理选择搭配。基桩检测结果应结合上述 因素进行分析判定。1.0.4建筑工程基桩的质量检测除应执行本规范外，尚应符合国家现行有关强制性标准的规定。2术语、符号2.1术语2.1.1基桩foundationpile桩基 础中的单桩。2.1.2桩身完整性pileinte护ty反 映桩身截面尺寸相对变化、桩身材料密实性 和连续性的综合定性指标。2.1.3桩身缺陷piledefects使桩身完整性恶化，在一定程度上引起桩身结构强度和耐久性降低的桩身断裂、裂缝、缩颈、夹泥（杂物）、空 洞、蜂窝、松散等现象的统称。2.1.4静载试验staticloadingtest在桩顶部逐级施加竖 向压力、竖 向上拔力或水平推力，观测桩顶部随时间产生 的沉降、上拔位移或水平位移，以确定相应的单桩竖向抗压 承载力、单桩竖向抗拔承载力或单桩水平承载力的试验方法。2.1.5钻芯法。oredrillingmethod用钻机钻取芯样以检测桩长、桩身缺陷、桩底沉渣厚度以及桩身混凝土的强度、密 实性 和 连 续 性，判 定 桩 端 岩土性 状 的方法。2.1.6低应变法lowstraininte护tytesting采用低能量瞬态或稳态激振方式在桩顶激振，实测桩顶部的速度时程曲线或速度导纳曲线，通 过波动理论分析或频域分析，对桩身完整性进行判定的检测方法。2.1.7高应变法highst而ndyna而ctesting用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波2动理论分析，对单桩竖 向抗压 承载力和桩身完整性进行判定的检测方法。2.1.8声波透射法crossholesonic1 0骊ng在预埋声测管之间发射并接收声波，通过实测声波在混凝土介质中传播的声时、频率和波幅衰减等声学参数的相对变化，对桩身完整性进行检测 的方法。2.2符号2.2.1抗力和材料性能。桩身一维纵向应力波传播速度（简称桩身波速）;E桩身材料弹性模量；fcu混凝土芯样试件抗压强度；m地基 土水平抗 力 系数的 比例系数；Q u单桩竖向抗压极 限承载力；R a单桩竖向抗压 承载力特征值；R c由凯司法判定的单桩竖向抗压承载力；R x缺陷以上部位土阻力的估计值；。桩身混凝土声速；Z桩身截面力学 阻抗；P桩身材料质量密度。2.2.2作用与作用效应F锤击力；H单桩水平静载试验中作用于地 面 的水平力；尸芯样抗压试验测得的破坏荷载；Q单桩竖向抗压静载试验 中施加 的竖向荷载、桩身轴力；,桩顶竖向沉降、桩身竖 向位移；U单桩竖 向抗拔静载试验中施加的上拔荷载；y质点运动速度；了Y 0水平力作用点的水平位移；a桩顶上拔量；。钢筋应力。2.2.3几何参数A桩身截面面积；B矩形桩的边宽；bo桩身计算宽度；D桩身直径（外径）;d芯样试件的平均直径；I桩身换算截面惯性矩；Z每检测剖面相应两声测管的外壁间净距离；L测点下桩长；x传感器安装点至桩身缺陷的距离；z测点深度。2.2.4计算系数J c凯司法 阻尼 系数；a桩的水平变形 系数；月高应变法桩身完整性系数；久样本中不同统计个数对应的系数；,y桩顶水平位移系数；言混凝土芯样试件抗压强度折算系数。2.2.5其他A m声 波波幅平均值；A p声波波幅值；a信号首波峰值电压；a0零分贝信号峰值电压；。m桩身波速的平均值；尹一一频率、声波信号 主频；n数目、样本数量；4,x标 准差；T信号周期；t声测管及祸合水层声时修正值；t0仪器系统延迟时间；tl速度第一峰对应 的时刻；tc声时；t时间、声 时测量值；tr锤击力上升时间；tx缺陷反射峰对应的时刻；。声速的异常判断值；。c声速的异常判断临界值；。L声速低限值；。m声速平均值；鱿幅频曲线上桩底相邻谐振峰间的频差；犷幅频曲线上缺陷相邻谐振峰间的频差；T速度波第一峰与桩底反射波峰间的时间差；tx速度波第一峰与缺陷反射波峰间的时间差。3基本 规 定3.1检测方法和内容3。1。13。1。2工程桩应进行单桩承载力和桩身完整性抽样检测。基桩检测方法应根据检测 目的按表3.1.2选择。表3.1.2检测方法及检测 目的检 测 方 法检测目的单桩竖向抗压静载试验单桩竖 向抗拔静载试验单桩水平静载试验钻芯法确定单桩竖向抗压极限承载力；判定竖 向抗压承载力是否满足设计要求；通过桩身内力及变形测试，测定桩侧、桩端阻力；验证高应变法 的单桩竖 向抗压承载力检测结果确定单桩竖 向抗拔极限承载力；判定竖 向抗拔承载力是否满足设计要求；通过桩身内力及变形测试，测定桩的抗拔摩阻力确定单桩水平临界和极 限承载力，推定土抗力参数；判定水平承载力是否满足设计要求；通过桩身内力及变形测试，测定桩身弯矩检测灌注桩 桩 长、桩身混 凝 土强度、桩 底 沉 渣 厚度判定或鉴别桩端岩土性状，判定桩身完整性类别低应变法检测桩身缺陷及其位置，判定桩身完整性类别高应变法判定单桩竖 向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别；分析桩侧和桩端土阻力声波透射法检测灌注桩桩身缺陷及其位置，判定桩身完整性类别3。1。3桩身完整 性 检 测 宜采用 两 种或多种合适 的检测方法 进行。3.1.4基桩检测除应在施工前和施工后 进行外，尚应采取符合本规范规定的检测方法或专业验收规范规定的其他检测方法，进行桩基施工过程中的检测，加强施工过程质量控制。3.2检测工作程序3.2.1检测工作的程序，应按 图3.2.1进行：接受委托调查、资料收集制定检测方案前期准备设备、仪器检定现场检测重新检测、验证、扩大检测计算分析和结果评价检测报告图3.2.1检测工作程序框图3。2。21调查、资料收集阶段宜包括下列内容：收集被 检 测工程 的岩 土工程勘察资料、桩基 设计图纸、施工记 录；了解施工 工艺和施工中出现 的异常情况。进一步明确委托方的具体要求。检测项 目现场实施 的可行性。3.2.3应根据调查结果 和确定的检测目的，选择检测方法，制定检测方案。检测方案宜包含 以下内容：工程 概况，检测方法及其依据的标准，抽样方案，所需的机械或人工配合，试验周期。3.2.4检测前应对仪器设备检查 调试。3.2.5检测用计量器具必须在计量检定周期的有效期内。3.2.6检测 开始时间应符合下列规定：1当采用低应变法或声波透射法检测 时，受检桩混凝土强度至少达 到设计强度的7 0%，且不小于巧 M P a。2当采用钻芯法检测 时，受 检 桩 的混凝土龄期达到2 8d或预留同条件养护试块强度达到设计强度。3承载力检测前的休止时间除应达到本条第2款规定的混凝土强度外，当无成熟的地 区经验时，尚不应少 于表3.2.
