《剧场、电影院和多用途厅堂建筑声学设计规范GBT50356-2005》.pdf

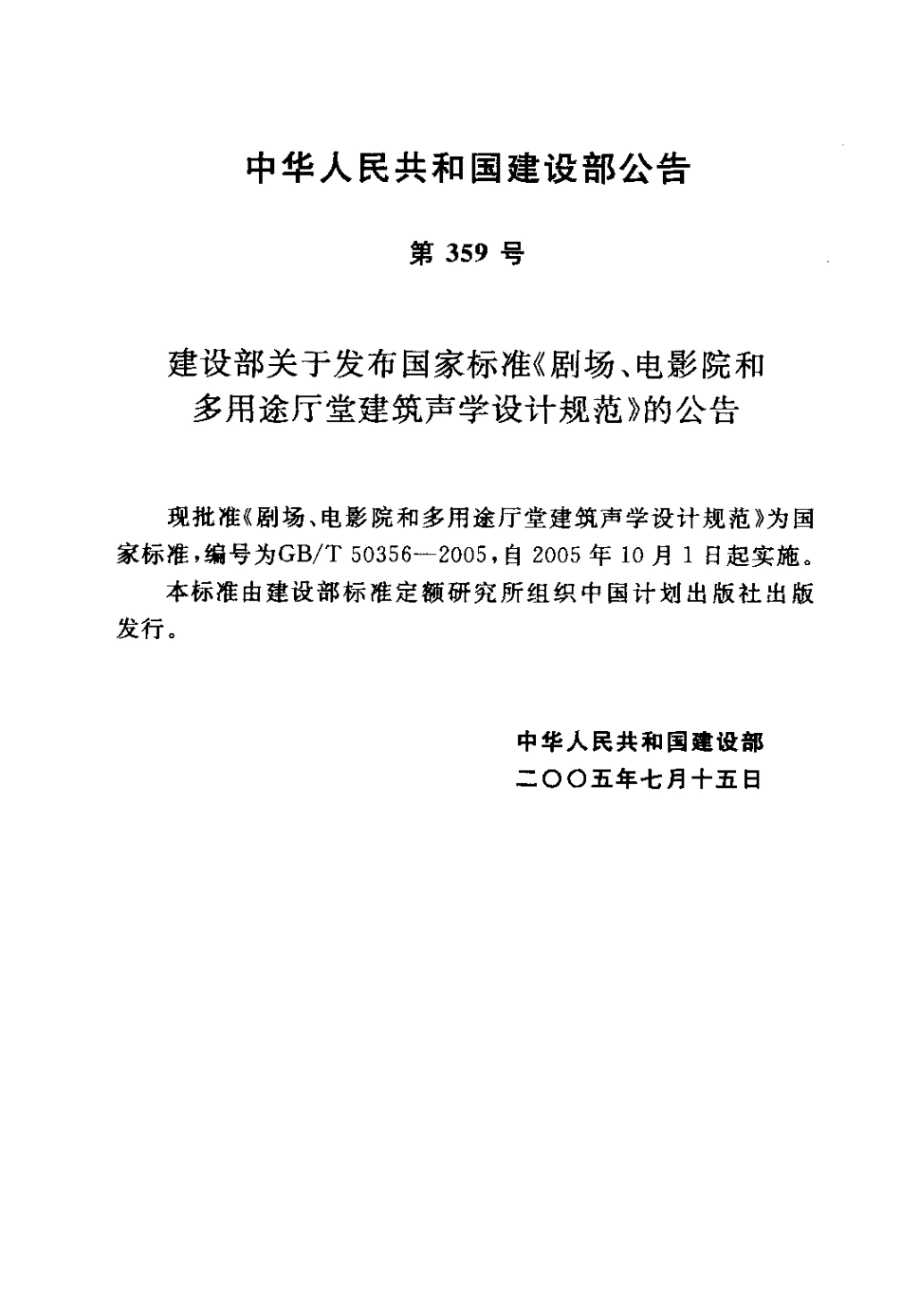

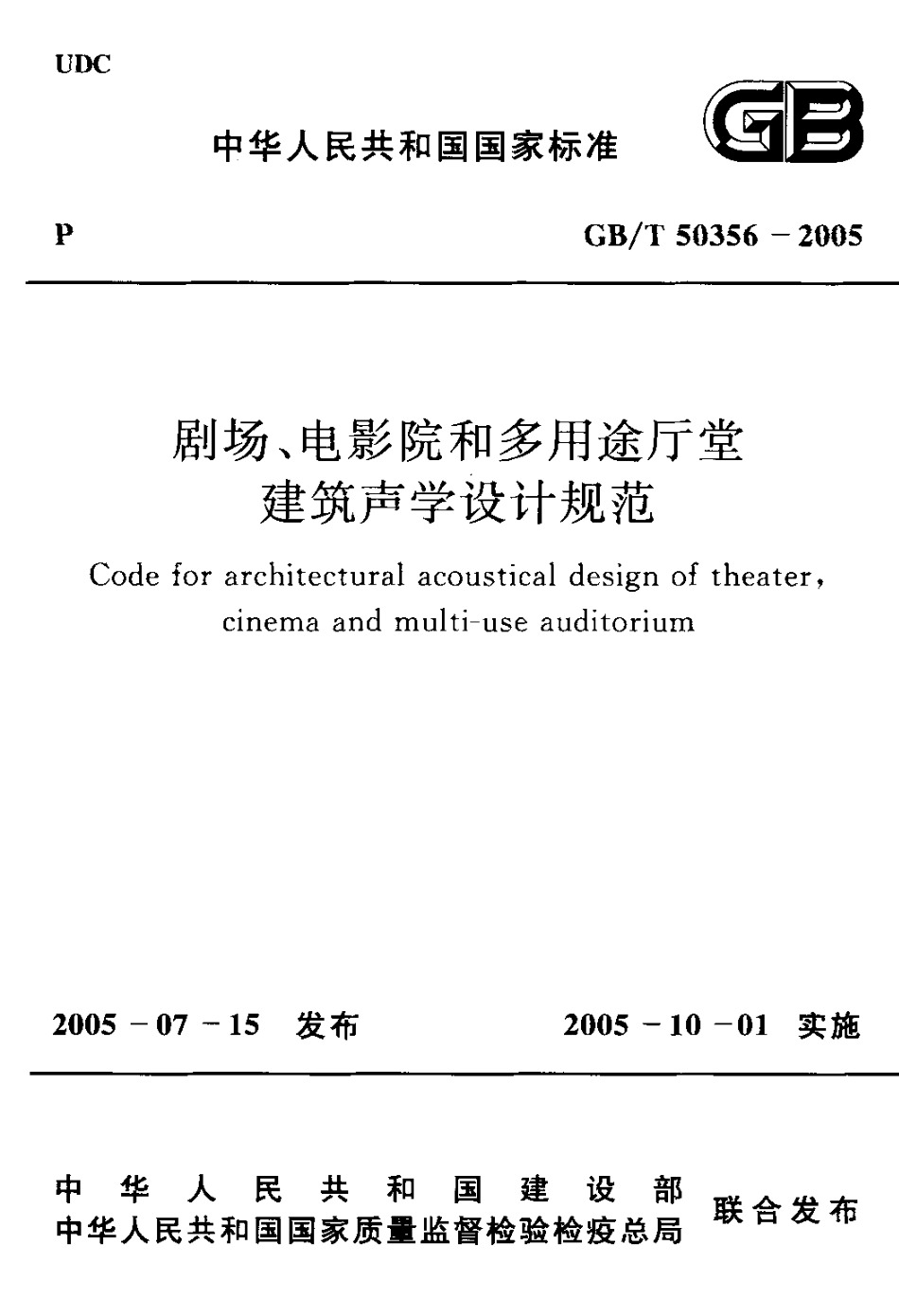

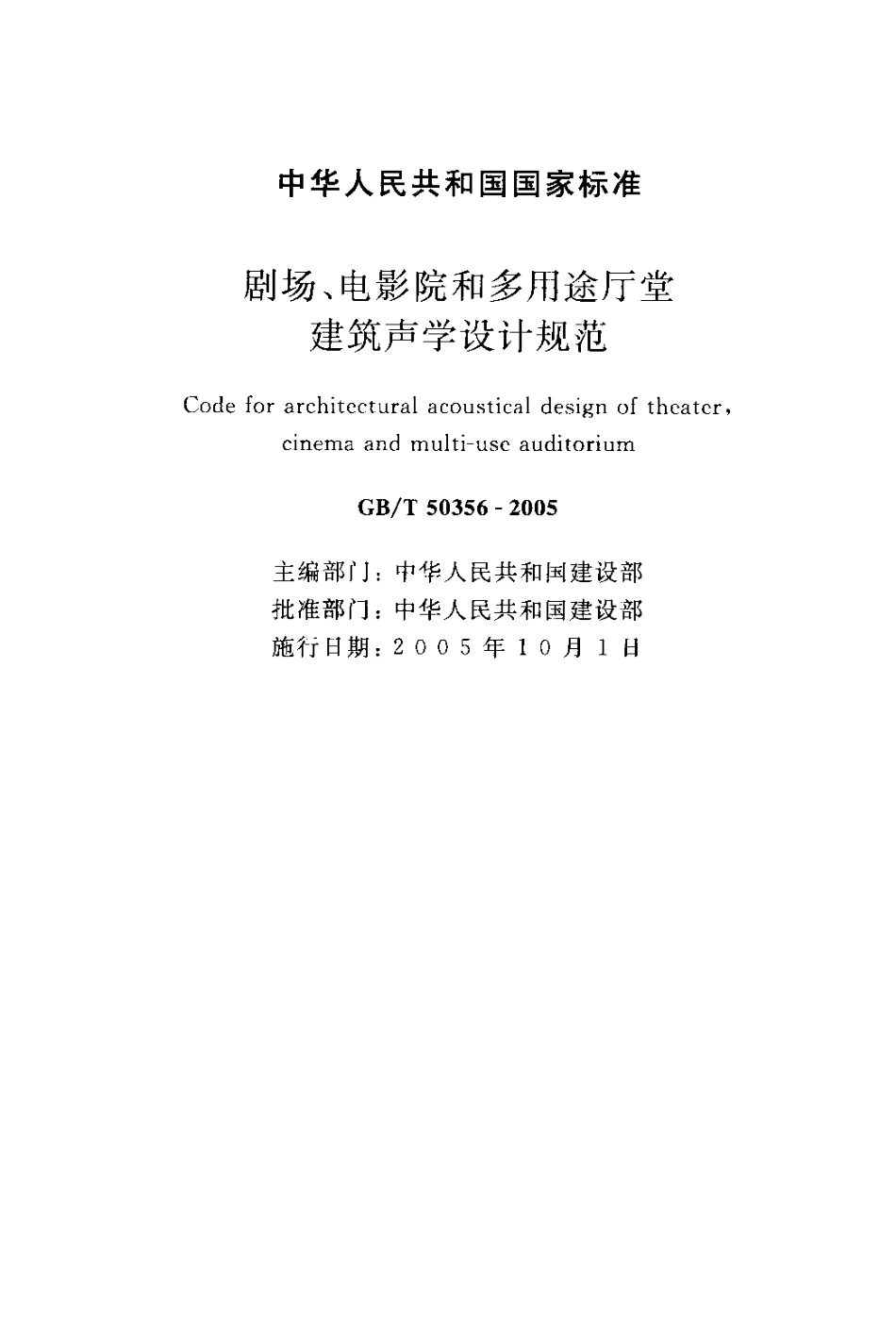

U DC中华人民共和国国家标准PG B/T 5 0 3 5 6一2 0 0 5剧场、电影院和多用途厅堂建筑声学设计规范C o d e f o r a r c h i t e c t u r a l a c o u s t i c a l d e s i g n o f t h e a t e r,c i n e ma a n d mu l t i-u s e a u d i t o r i u m2 0 0 5一0 7一1 5 发布2 0 0 5一1 0一0 1 实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联 合 发 布中华人民共和国国家标准剧场、电影院和多用途厅堂 建筑声学设计规范Co d e f o r a r c h i t e c t u r a l a c o u s t i c a l d e s i g n o f t h e a t e r,c i n e m a a n d mu l t i-u s e a u d i t o r i u mGB/T 5 0 3 5 6一 2 0 0 5主编部门:中华人民共和国建设部批准部门:中华人民共和国建设部施行日期:2005年 10月 1日中华人民共和国建设部公告第 3 5 9号建设部关于发布国家标准 剧场、电影院和 多用途厅堂建筑声学设计规范 的公告 现批准 剧场、电影院和多用途厅堂建筑声学设计规范 为国家标准，编号为G B/T 5 0 3 5 6-2 0 0 5，自2 0 0 5年 1 0 月 1日起实施。本标准由建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国建设部-00五年七月+五 日.J，.曰.月 9吕 本规范是根据原国家计划委员会计综(1 9 8 6)2 6 3。号文要求，由全国声学标准化技术委员会及建筑声学分技术委员会负责归口组织，具体由同济大学会同北京市建筑设计研究院、中广电广播电影电视设计研究院、东南大学、清华大学、中国建筑科学研究院、中国电影科学技术研究所组成编制组共同完成的 编制组在广泛调查研究，认真总结实践经验的基础上，提出征求意见稿，发送全国有关单位征求意见，并召开国内有关单位参加的评议会，进行深人讨论。在广泛征求意见并反复修改形成送审稿后，又经全国审查会议和全国声学标准化技术委员会审查，于1 9 9 1 年定稿报批.2 0 0 4年根据建设部标准定额司建标标便(2 0 0 4)4号文的要求，编制组又继续进行了修改整理工作，最后经建设部标准定额司会同有关部门会审定稿。本规范主要技术内容是:1.总则;2术语、符号;3.剧场;4.电影院;5.多用途厅堂;6.噪声控制。主要规定了观众厅体型设计、观众厅混响时间、噪声限值等各项技术指标。本规范由建设部负责管理，由同济大学负责具体内容解释，执行中如发现需要修改和补充之处，请将意见和有关资料寄送同济大学声学研究所(上海四平路1 2 3 9 号，邮政编码2 0 0 0 9 2)本规范修订主编单位、参编单位和主要起草人:主 编 单 位:同济大学 参 编 单 位:北京市建筑设计研究院 中广电广播电影电视设计研究院 东南大学 清华大学标准分享网 w w w.b z f x w.c o m 免费下载 中国建筑科学研究院 中国电影科学技术研究所主要起草人:王季卿钟祥璋项端祈骆学聪李齐勋 柳孝图李晋奎叶恒健谭华陈子俊目次1总则2 术语、符号 3 剧场 3.1 一般要求 3.2观 众 厅 体 型 设 计 ，3.3观 众 厅 混 响 时 间 4电影 院 4.1 一般要求 4.2观 众 厅 体 型 设 计 4.3观 众 厅 混 响 时 间 5 多用途厅堂 5.1一 般 要 求5 25 只观众厅体型设计11 1 二观众厅混响时间 6噪声控制 6.1 一 般 要 求6.2 观众厅内噪声限值 ，6.3 噪声控制及其他相关用房的声学要求本规范用词说 明 二附:条文说明 (1)(2)(s)(6)(6)(7)(9)(9)(9)(1 0)(11)(11)(11)(1 1)(1 3)(13)(1 3)(14)(1 6)(17)标准分享网 w w w.b z f x w.c o m 免费下载1总则1.0.1 为保证剧场、电影院和多用途厅堂 的观众厅及相关 用房具有良好的听闻环境，制定本规范1.0.2 本规范适用于新建、扩建和改建的剧场、电影院和多用途厅堂的建筑声学设计。1.0,3 本规范规定了以下三类观众厅的合适音质参数及设计技术要求:1 剧场是指以演出歌舞、戏曲和话剧为主的观演场所;2 电影院是指放映单声道和多声道立体声影片的两类电影院;3 多用途厅堂是指会堂、报告厅和礼堂等以会议为主，也可兼供电影放映或一般文艺表演的厅堂。1.0.4 声学设计主要包括音质设计和噪声控制设计，从建筑方案设计开始阶段就应同时考虑声学设计。声学设计者应参与土建和装修设计全过程。在工程设计各阶段应与有关设计专业同步进行，密切配合。为保证本规范的实施和对工程质量的检验.设计文件应包括声学设计计算书和说明1.0.5 本规范未述及的设计共性事项，应按国家现行有关标准、规 范和规程执行。2 术语、符号2.0.1 音质a c o u s t i c s o f r o o m 房间中传声的质量。房间音质的主要决定因素是混响、反射声序列时空结构和噪声级。音质评价对于语言主要是靠语言可懂度，对于音乐则由音乐的欣赏价值来决定2.0.2 音质设计a c o u s t i c a l d e s i g n 在建筑设计过程中，从音质上保证建筑物符合要求所采取的措施。2.0.3 混响时间 T r e v e r b e r a t i o n t ime 声音已达到稳态后停止声源，平均声能密度自原始值衰变到其百万分之一(6 0 d B)所需要的时间。2.0.4 合适混响时间 o p t im u m r e v e r b e r a t i o n t i m e 在一定使用条件下，听众认为音质合适的混响时间，它是根据人们长期使用经验得出的，并且具有一定的容许范围。2.0.5 直达声d i r e c t s o u n d 自声源未经反射直接传到接收点的声音。2.0.6 混 响声r e v e r b e r a n t s o u n d 房间内在稳态时所有一次和多次反射声相加的结果2.0.7 早期反射声e a r l y r e f l e c t i o n 在房间内可与直达声共同产生所需音质效果的各反射声。一般是指延迟 5 0 ms 以内的反射声。2.0.8 早期声场e a r l y s o u n d f ie l d 在房间内由声源的直达声和早期反射声组成的声场2.0.9 初始时间间隙i n i t i a l t i me g a p 到达接收点的第一个反射声与直达声之间的时差，以ms 计。标准分享网 w w w.b z f x w.c o m 免费下载2.0.1 0扩散声场d i f f u s e 仁 s o u n d j f i e l d 能量密度均匀，在各个传播方向作无规则分布的声场。2.0.1 1 相对 声 强感(强度因子)G s t r e n g t h 厅堂内某一座位处来自舞台上一个无指向性声强的声能与同一声源在消声室中l o m距离处测得的声能之比，以d B计。2.0.1 2 回声e c h o 大小和时差都大到足以能和直达声区别开的反射声或由于其他原因返回的声。2.0.1 3 颤动回声f l u t t e r e c h o 同一个原始脉冲声引起的一连串紧跟着的反射脉冲声。2.0.1 4 多重回声mu l t i p l e e c h o 同一声源所发声音的一串可分辨的回声2.0.1 5 吸声材料s o u n d a b s o r p t i o n m a t e r i a l I a b s o r b e n t 由于多孔性、薄膜作用或共振作用而对人射声能具有吸收作用 的材料。2.0.1 6 吸声系数 a s o u n d a b s o r p t i o n c o e f f i c i e n t 在给定频率和条件下，被分界面(表面)或媒质吸收的声功率，加上经过分界面(墙或间壁等)透射的声功率所得的总和，与人射声功率之比。一般其测量条件和频率应加以说明。2.0.1 7 平均吸声系数a a v e r a g e s o u n d a b s o r p t i o n c o e f f i c i e n t 1 房间各界面的吸声系数的加权平均值，权重为各界面的面积。2 一种吸声材料对不同频率的吸声系数的算术平均值。所考虑的频率应予以说明。2.0.1 8 吸声量A e q u i v a l e n t a b s o r p t i o n a r e a 与某物体或表面吸收本领相同而吸声系数等于 1的面积。一个表面的吸声量等于它的面积乘以其吸声系数。一个物体放在室内某处，吸声量等于放人该物体后室内总吸声量的增量，以 m 计。2.0.1 9 倍频程o c t a v e 两个基频相比为 2的声或其他信号间的频程。2.0.2 0 倍频带声压级 o c t a v e b a n d s o u n d p r e s s u r e l e v e l 频带宽度为1 倍频程的 声压级，基准声压为2 0 p P a e2.0.2 1 噪声级L n o i s e l e v e l 噪声的级。其种类必须加定语或上下文说明。在空气中即声级。计权应指明，否则指A声级2.0.2 2 噪声评价曲线 N R n o i s e r a t i n g c u r v e 对噪声的允许值按不同倍频带声压级进行评价的一簇曲线，每一曲线由其在 l 0 0 0 H z 的倍频带声压级数作为评价值，又称 N R值。进行评价时，取各倍频带中达到最高限值曲线的NR值为准。2.0.2 3 环境噪声a mb i e n t n o is e 在某一环境下总的噪声。常是由多个不同位置的声源产生。2.0.2 4 声控室、o u n d c o n t r o l r o o m 控制扩声系统的操作用房2.0.2 5 同 声传译室 b o o t h f o r s im u l t a n e o u s i n t e r p r e t a t i o n 进行同步语言翻译并传送至观众厅的用房2.0.2 6 大幕p r o s c e n i u m c u r t a i n 分隔舞台与观众厅的软幕，其开启方式可以有多种。2.0.2 7 舞台s t a g e 剧场演出部分总称，包括主台、侧台、后舞台、乐池、台唇、耳台、台口、台仓、台塔。2.0.2 8 主台ma i n s t a g e 台口线以内的主要表演空间。2.0.2 9 侧台s i d e s t a g e 设在主台两侧，为切换布景、演员候场、临时存放道具景片及车台的辅助区域。2.0.3 0 乐池o r c h e s t r a p i t 为歌剧、舞剧表演配乐的乐队使用的空间，一般设在台唇的前 4标准分享网 w w w.b z f x w.c o m 免费下载面和下面。2.0.3 1 楼座b a l c o n y 观众厅池座上 的楼层 观众席，又称眺 台2.0.3 2包厢b o x(i n t h e a u d i t o r i u m)沿观众厅侧墙或后墙 隔成小 间的观众席。3剧场3.1一 般 要 求3.1.1 以自 然声为主的剧场观众厅容量:1 话剧场、戏曲剧场不宜超过 1 0 0。座;2 歌舞剧场不宜超过 1 4 0 0座。以扩声为主的剧场，则座位数不受此限制。3.1.2 观众厅的音质应保证观众席各处有合适的相对强感(强度因子)、早期声场强度、清晰度和丰满度。在演出时观众厅内任何位置上不得出现回声、多重回声、颤动回声、声聚焦和共振等可识别的声缺陷，并不得出现因剧场内设备噪声和外界环境噪声而引起的干扰。3.1.3
