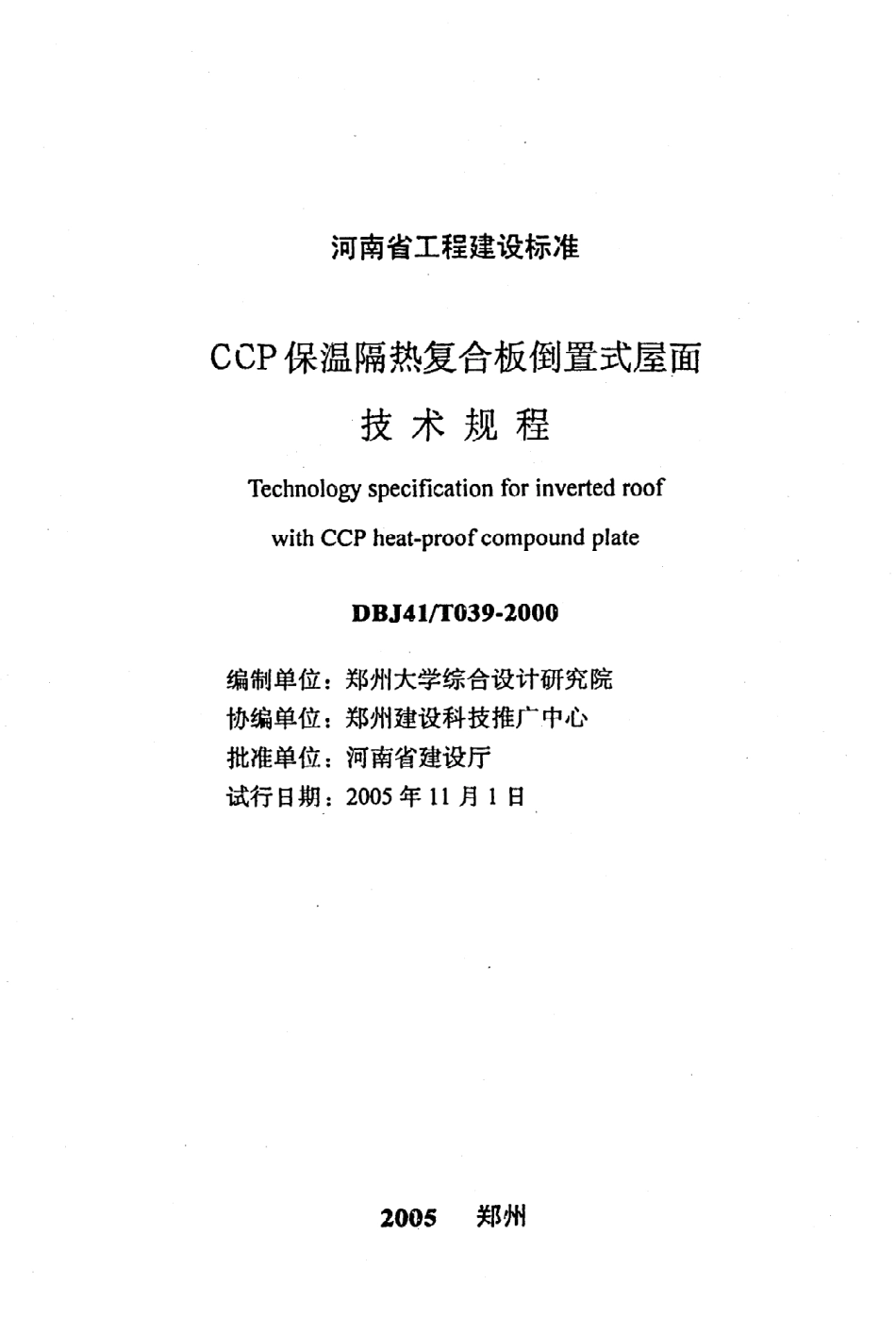

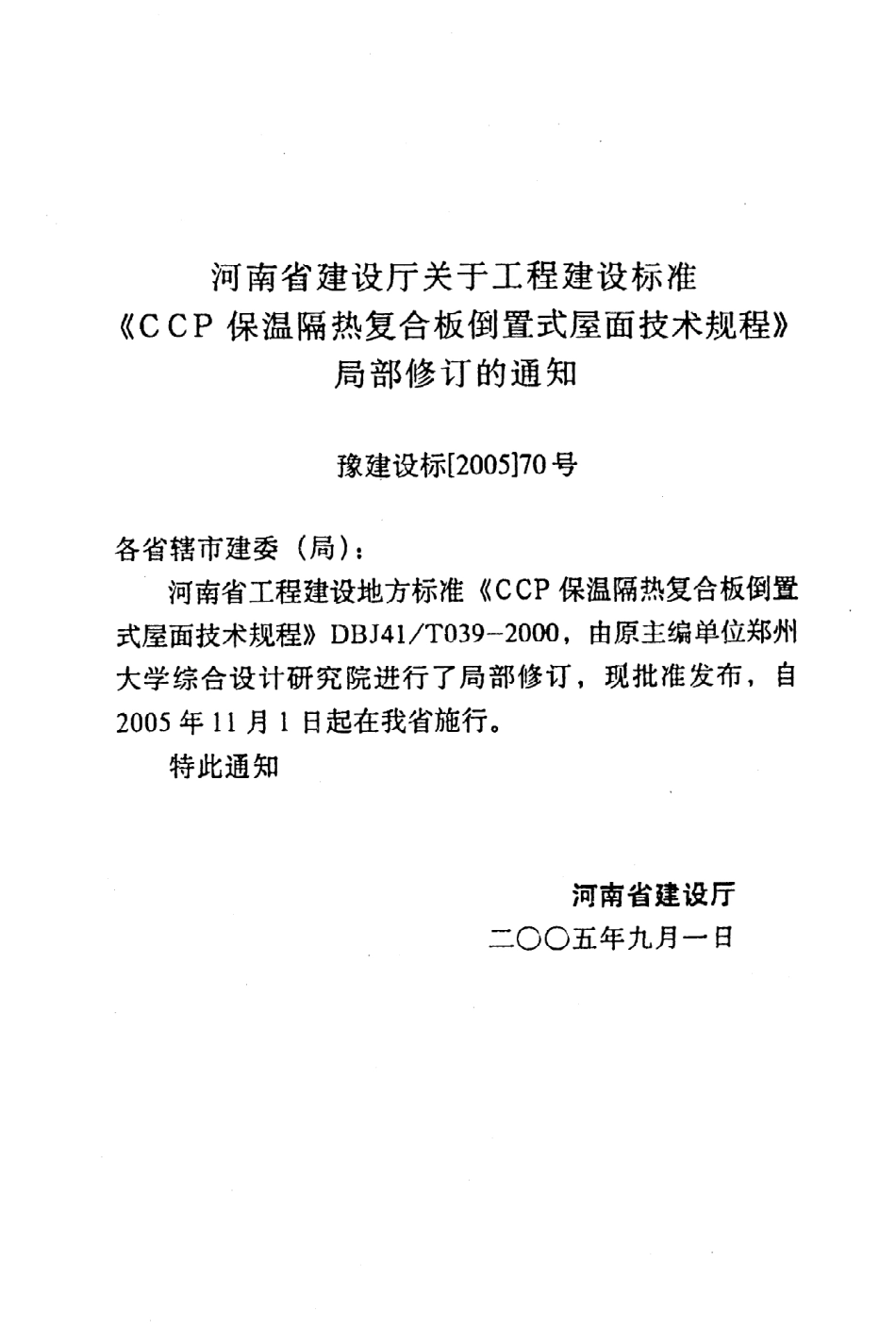

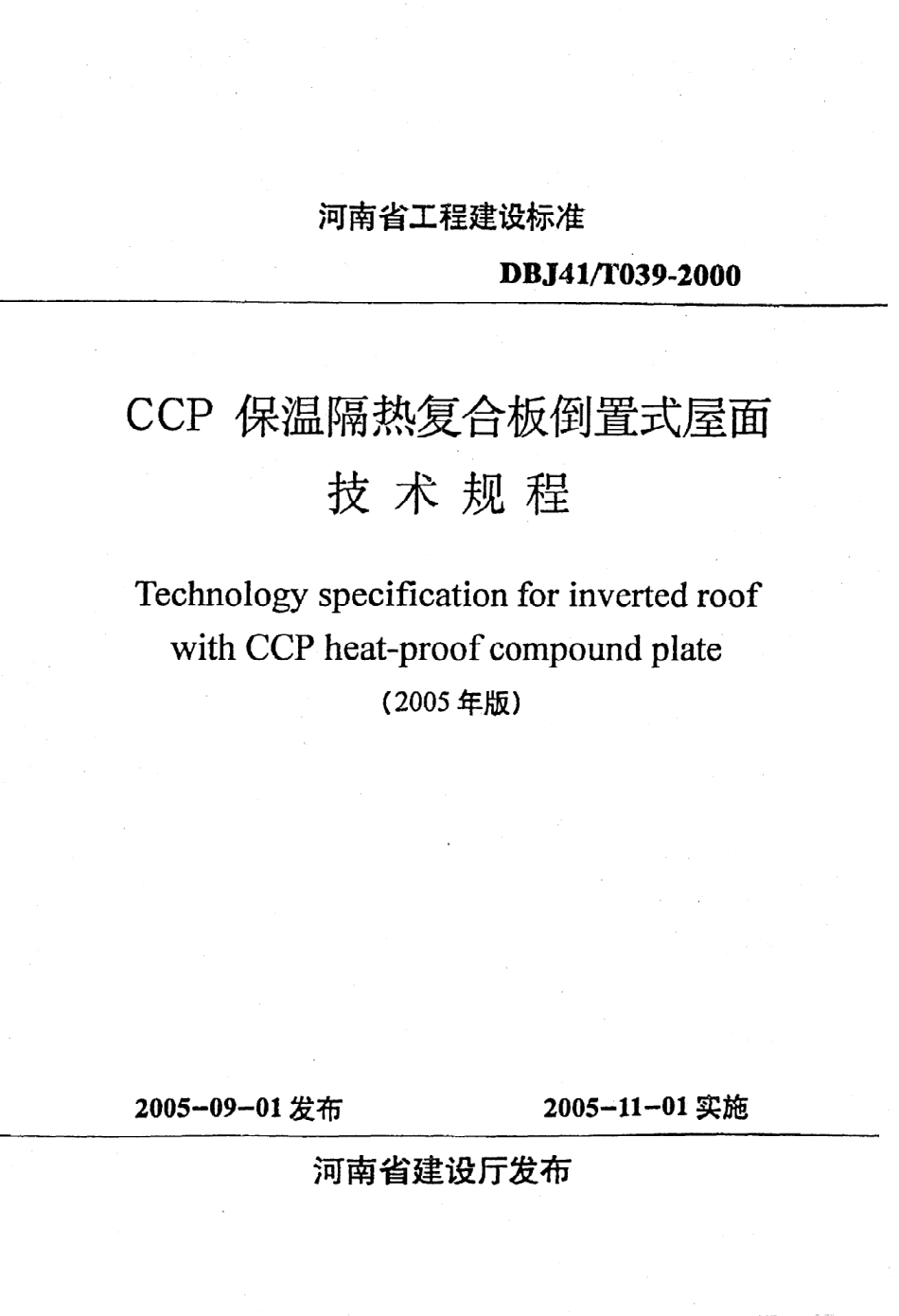

河南省工程建设标准D B J 4 1理0 3 92 0 0 0C C P保温隔热复合板倒置式屋面技 术 规 程T echnologyspecificationforinvertedroofwithC C P heat一proofcompoundplate(2 0 0 5年版）2 0 0 5一0 9一0 1发布2 0 0 5一1 1一0 1实施河南省建设厅发布河南省工程建设标准C C P保温隔热复合板倒置式屋面技 术 规 程T echnologyspecificationforinvertedroofwithC C Pheat一proofcompoundplateD B J 4 1汀0 3 92 0 0 0编制单位：郑州大学综合设计研究院协编单位：郑州建设科技推广中心批准单位：河南省建设厅试行日期：2 0 0 5年1 1月1日2 0 0 5郑州河南省建设厅关于工程建设标准C C P保温隔热复合板倒置式屋面技术规程局部修订 的通知豫建设标2 0 0 57 0号各省辖市建委（局）:河南省工程建设地方标准C C P保温隔热复合板倒置式屋面技术规程D B J 4 1】T 0 3 9一2 0 0 0，由原主编单位郑州大学综合设计研究院进行 了局部修订，现批准发布，自2 0 0 5年1 1月1日起在我省施行。特此通知河南省建设厅二0 0五年九月一日河南省建设厅关于发布河南省工程建设标准C C P保温隔热复合板倒置式屋面技术规程的通知豫建标定2 0 0 02 0号各市、地建委（建设局）:由郑州大学综合设计研究院等单位编制的C C P保温隔热复合板倒置式屋面技术规程，经评审批准为我省工程建设地方标准，编号为D B J 4 1/T 0 3 9一2 0 0 0，自2 0 0 0年6月l日起在我省施行。此标准由河南省建筑工程标准定额站负责管理，由郑州大学综合设计研究院负责解释。河南省建设厅二0 0 0 年五月十五 日目次1总则 ，12基本术语，23一般规定，34设计65施工 76验收 8附录AC C P复合板倒置式屋面做法，9附录B本规程用词说明，3 0条文说明，3 21总则1,0.1为了扩大我省倒置式屋面工程的应用，完善CC P保温隔热复合板倒置式屋面工程技术标准，确保防水、保温隔热工程的功能与质量，制定本规程。1.0.2本规程适用于我省节能民用建筑C C P倒置式平屋面工程的设计、施工及验收。工业建筑参照执行，并结合具体情况，核算指标，符合有关规定。l.O JC C P复合板在倒置式屋面工程的设计、施工及验收中，凡需交叉进行其它工程施工时，尚应按国家现行的其它有关标准规范执行。2基本术语2:0 I C C P水泥聚苯乙烯泡沫颗粒复合材料（C omP ositema一terialofcementandP O lystyrenefoamparitiC le）英文名称缩写。2.0.2C C P复合板CC Pcorll伪siteboard采用CC P做保温层与细石混凝土保护层复合在一起，适用于倒置式屋面保温隔热层的板状材料。2.0 3倒置式屋面inversiontyperoof将憎水性保温材料设置在防水层上的屋面。3一般规定3.0.1有关屋面防水设计等级、防水工程质量及验收按照屋面工程技术规范 G B 5 0 3 4 5一2 0 0 4和屋面工程质量验收规范G B 5 0 2 0 7一2 0 0 2执行。防水设计等级不应低于三级防水设防。3.0.2选用本规程附录A屋面做法中的防水材料，如不能满足单项设计要求时，单项设计可修改防水材料的品种。3.0 3各种原材料、制品等除应符合本规程要求外，并符合现行的国家标准或地方标准的规定。使用前应具有质量证明文件，并应在施工过程中进行检验，作好记录。3.0.4ccP复合板施工前应对前项分部工程进行验收，施工中应根据工程顺序进行分项工程检查并作好记录，隐蔽工程应经验收后方可继续施工。当下一工序或相邻工程施工时，C C P复合板保温隔热层已完成的部分，应妥善保护，防止损坏。3.0.5铺设C C P复合板的基层应平整，表面应清扫千净，无积水，无结冰现象。3.0.6C C P复合板在运输和储存过程中，应将C C P复合板的保护层面相向侧立堆放，靠紧挤实，堆码整齐，每垛高度不得超过1.sm，防止碰撞损坏和品种混杂。3.0.7C C P复合板的表观密度、导热系数和使用范围应符合表3.0.7的规定表3:0C C P复合板的密度、导热系数和使用范围表观密度 kg/m导热系数W/(mK)使用范围2 80一3 5 0 0.0 7上人平屋面和不上人平屋面注：表中的表观密度系指复合板的保温层3.0.8CC P复合板的压缩强度应符合表3.0.8的要求表3:0C C P复合板压缩强度压缩强度(M P a)优等品（A)一等品（B)0.2合格品（C)注（l）压缩强度是采用1oommxloommxloomm立方体试件，含水率为2一6时测定的压缩强度。(2）本表中的压缩强度值系指复合板的保温层，复合板保护层的细石混凝土强度等级不应低于C 1 5。3.0.9CC P复合板规格、标准重量和尺寸偏差、外观质量应符合表3.0.9.1和表3.0.9.2的要求。表3.0.,.1C C P复合板规格，标准重全序 号规 格长x宽x厚(mm)标准重量(kg 块）l3 5 0 x3 5 0 x7 06.5士0.523 5 0 x3 5 0 x11 08.0士0.5表3.0.9.2C C P复合板尺寸偏差、外观质盆项目指标优等品（A)一等品（B)合格品（C)制作尺寸允许偏差(mm)长度L l士1士2士3宽度B l士1土2士3厚度H l士2士3土5棱角缺掉个数，不多于（个）012最大、最小尺寸不得同时大于（mm)001 0,5平面弯曲不得大于（mm)035裂纹任一面上的裂纹长度不得大于裂纹方向尺寸的01/5l/3外观无松散颗粒，正表面洁净光滑图案清晰、色彩一致3:0 1 0C C P复合板主要原材料的质量应符合下列要求：1聚苯乙烯泡沫塑料粒径应为3一smm，粒径小于lmm的含量不应大于8。2聚苯乙烯泡沫塑料粒径堆集密度5 0 kg/m33聚苯乙烯泡沫塑料粒径导热系数 0.0 5 W/(mK)3.0.1 1C C P复合板吸水率必须小于6%(v/v)屋2(n级防水）高聚物改性沥青卷材和涂膜防水屋面（适用于不上人屋面）干铺7 0厚C即复合板干铺2 5厚挤塑聚苯乙烯泡沫板粗砂垫层（仅用于找平，厚度不宜大于1 0 mm)3厚sB s改性沥青防水卷材或A 尸 尸改性沥青防水卷材3厚氧丁沥青防水涂料（二布六涂）刷基层处理剂一遍2 0厚，:2.5水泥砂浆找平找坡层（做法见附注）钢筋混凝土屋面板口写一称编一名用料及分层做法技术指标屋 面传热系数K=D=2.7 6屋面重量标准值！。4 9 W/(m2K）屋面热惰性指标.83 kN/m2附注找坡层做法：檐口起始处1 m范围内抹。一2 0厚！:4水泥砂浆找2坡，I m以外最薄2 0厚采用！,8水泥膨胀珍珠岩或其他轻骨料混凝土找2 坡。选用挤塑聚苯乙烯泡沫板，质量指标应符合国家相关规定。编七 口芍屋3(n级防水）名称高聚物改性沥青卷材防水屋面（适用于上人屋面）料乏层法用z分做干铺！1 0厚C即复合板粗砂垫层（仅用于找平，厚度不宜大于1 0二）二层3厚S B S改性沥青防水卷材或A P P改性沥青防水卷材刷基层处理剂一遍2 0厚！:2.5水泥砂浆找平找坡层（做法见附注）钢筋混凝土屋 面板术标技指屋面传热系数K二。5 3 w/(m，K）屋面热惰性指标0=2.5 2屋面重量标准值l.9 9 kN/m,附注，找坡层做法：檐口起始处1 m范围内抹。一2 0厚！:4水泥砂浆找2坡，1 m以外最薄2 0厚采用1:8水泥膨胀珍珠岩或其他轻骨料混凝土找2 坡。屋4(n级防水）高聚物改性沥青卷材防水屋面（适用于不上人屋面）干铺7 0厚C即复合板干铺2 5厚挤塑聚苯乙烯泡沫板粗砂垫层（仅用于找平，厚度不宜大于1 0 mm)二层3厚S B S改性沥青防水卷材或A 尸 尸改性沥青防水卷材刷基层处理剂一遍2 0厚，:2.5水泥砂浆找平找坡层（做法见附注）钢筋混凝土屋面板号一称编一名用料及分层做法技术指标屋面传热系数K二。4 9 w/(m，K)D二2.7 6屋面重量标准值！.85 kN/m屋面热惰性指标附注找坡层做法：檐口起始处1 m范围内抹。一2 0厚1:4水泥砂浆找2 坡，1 m以外最薄2 0厚采用l:8水泥膨胀珍珠岩或其他轻骨料混凝土找2 坡。选用挤塑聚苯乙烯泡沫板，质量指标应符合国家相关规定。编亡j亏屋5(n级防水）名称合成高分子卷材和涂膜防水屋面（适用于上人屋面）料乏层法拜及狱好用z分做干铺1 1 0厚C即复合板粗砂垫层（仅用于找平，厚度不宜大于！omm)满铺。1 5厚聚乙烯薄膜一层！.2厚氯化聚乙烯橡胶共混防水卷材2厚聚氨醋防水涂料刷基层处理剂一遍2。厚！:2.5水泥砂桨找平找坡层（做法见附注）钢筋混凝土屋面板技术指标屋 面传热系数K。5 3 w/(mZK）屋面热惰性指标D=2.5 2屋面重量标准值！.9 9 kN耐附注找坡层做法：檐口起始处1 m范围内抹o一2 0厚1:4水泥砂浆找2 坡，1 m以外最薄2 0厚采用1:8水泥膨胀珍珠岩或其他轻骨料混凝土找2坡。屋6(n级防水）合成高分子卷材和涂膜防水屋面（适用于不上人屋面）干铺7 0厚0即复合板干铺2 5厚挤塑聚苯乙烯泡沫板粗砂垫层（仅用于找平，厚度不宜大于1 0 mfn)满铺。1 5厚聚乙烯薄膜一层1.2厚氯化聚乙烯橡胶共混防水卷材2厚聚氨醋防水涂料刷基层处理剂一遍2 0厚l:2.5水泥砂浆找平找坡层（做法见附注）钢筋混凝土屋 面板D写一称编一名料乏层法解及筑价技术指标附注屋面传热系数K。4 9 w/(m，K）屋面热惰性指标0=2.7 6屋面重量标准值1.85 kN/m,，找坡层做法：糖口起始处腼范 围内抹。一2 0厚1:4水泥砂浆找2 坡，1 m以外最薄2 0厚采用！,8水泥膨胀珍珠岩或其他轻骨料混凝土找2 坡。选用挤塑聚苯乙烯泡沫板，质量指标应符合国家相关规定。编七 j，窗屋7(n级防水）名称合成高分子卷材防水屋面（适用于上人屋面）料乏层法酬及沉慨干铺1 1 0厚0即复合板粗砂垫层（仅用于找平，厚度不宜大于I O mm)二层！.2厚氯化聚乙烯防水卷材刷基层处理剂一遍2 0厚I:2.5水泥砂桨找平找坡层（做法见附注）钢筋混凝土屋面板术标技指屋面传热系数K二。5 3 w/(mZK）屋面热惰性指标0=2.5 2屋面重量标准值！,ggkN/m,附注找坡层做法：檐口起始处lm范围内抹。一2 0厚！:4水泥砂浆找2坡，1 m以外最薄2 0厚采用！:8水泥膨胀珍珠岩或其他轻骨料混凝土找2坡。编号名称屋8(n级防水）.，曰 目?.?.合成高分子卷材防水屋面（适用于不上人屋面）.,?.曰 目 臼 曰 .?干铺7。厚0即复合板，干铺2 5厚挤塑聚苯乙烯泡沫板粗砂垫层（仅用于找平厚度不宜大于二层f.2厚氯化聚乙烯防水卷材刷基层处理剂一遍2。厚！,2.5水泥砂浆找平找坡层（做法见附注）钢筋混凝土屋 面板1om)用料及分层做法技术指标附注屋面传热系数K二。4 9 w/(mZK）屋面热惰性指标D=2.7 6屋面重量标准值！.85 kN/m.找坡层做法：糖口起始处1 m范围内抹o一2 0厚！,4水泥砂浆找2坡，tm以外最薄2。厚采用，8水泥膨胀珍珠岩或其他轻骨料混凝土找2坡。选用挤塑聚苯乙烯泡沫板，质里指标应符合国家相关规定。用料及分层做法屋9(1 1级防水）高聚物改性沥青卷材和橡胶沥青防水屋面（适用于上人屋面）干铺！1 0厚C即复合板粗砂垫层（仅用于找平，厚度不宜大于1 0 mfn)3厚S B s改性沥青防水卷材!.5厚双面自粘型防水卷材刷基层处理剂一遍2。厚！:2.5水泥砂浆找平找坡层（做法见附注）钢筋混凝土屋 面板技术指标屋面传热系数K二。5 3 w/(ma,K）屋面热惰性指标0=2.5 2屋面重量标准值1.9 9 kN/m,找坡层做法：檐口起始处1 m范围内抹。一2 0厚1:4水泥砂浆找2 坡，1 m以外最薄2 0
