《喷射混凝土加固技术规程》CECS161：2004.pdf

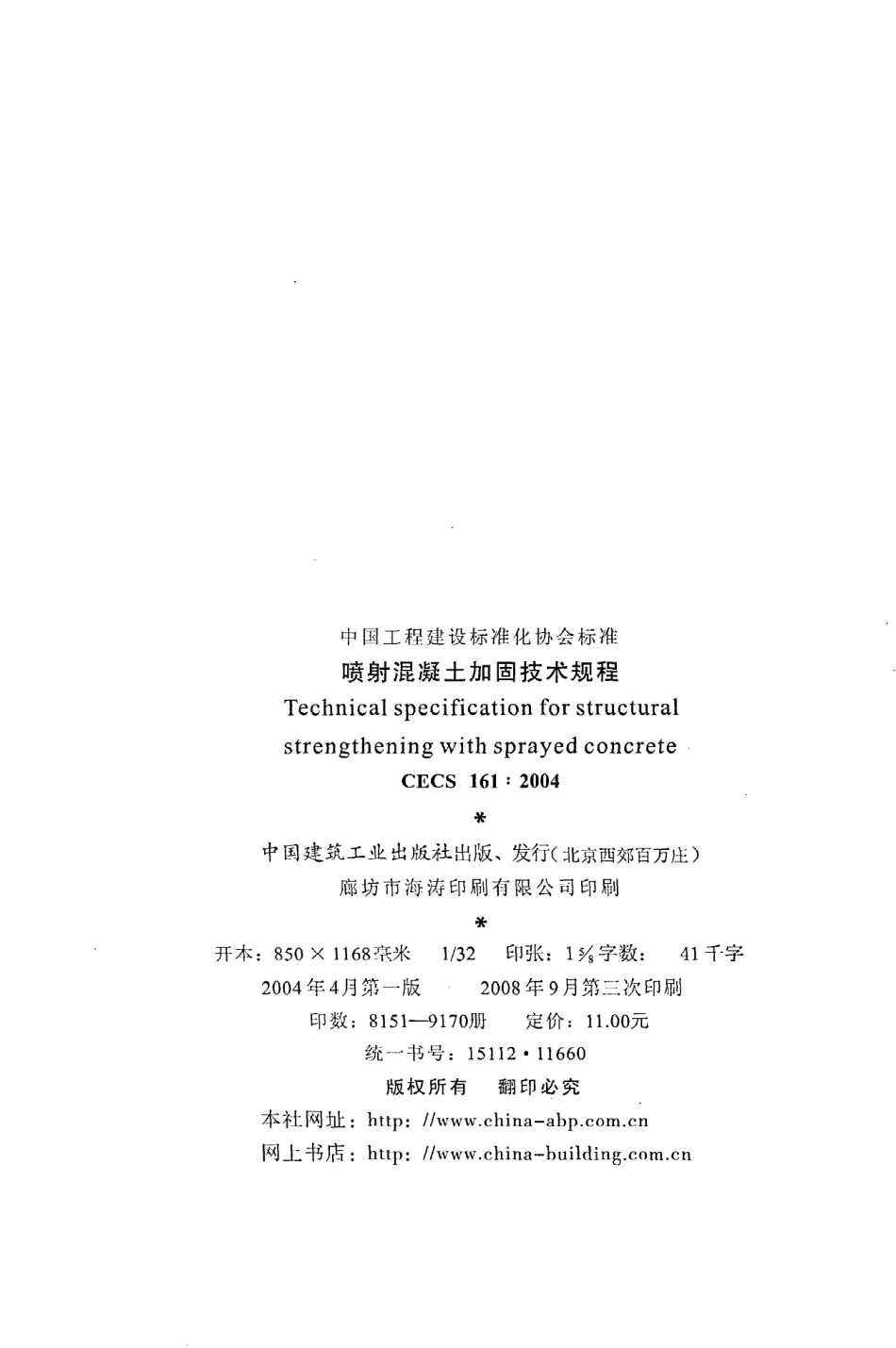

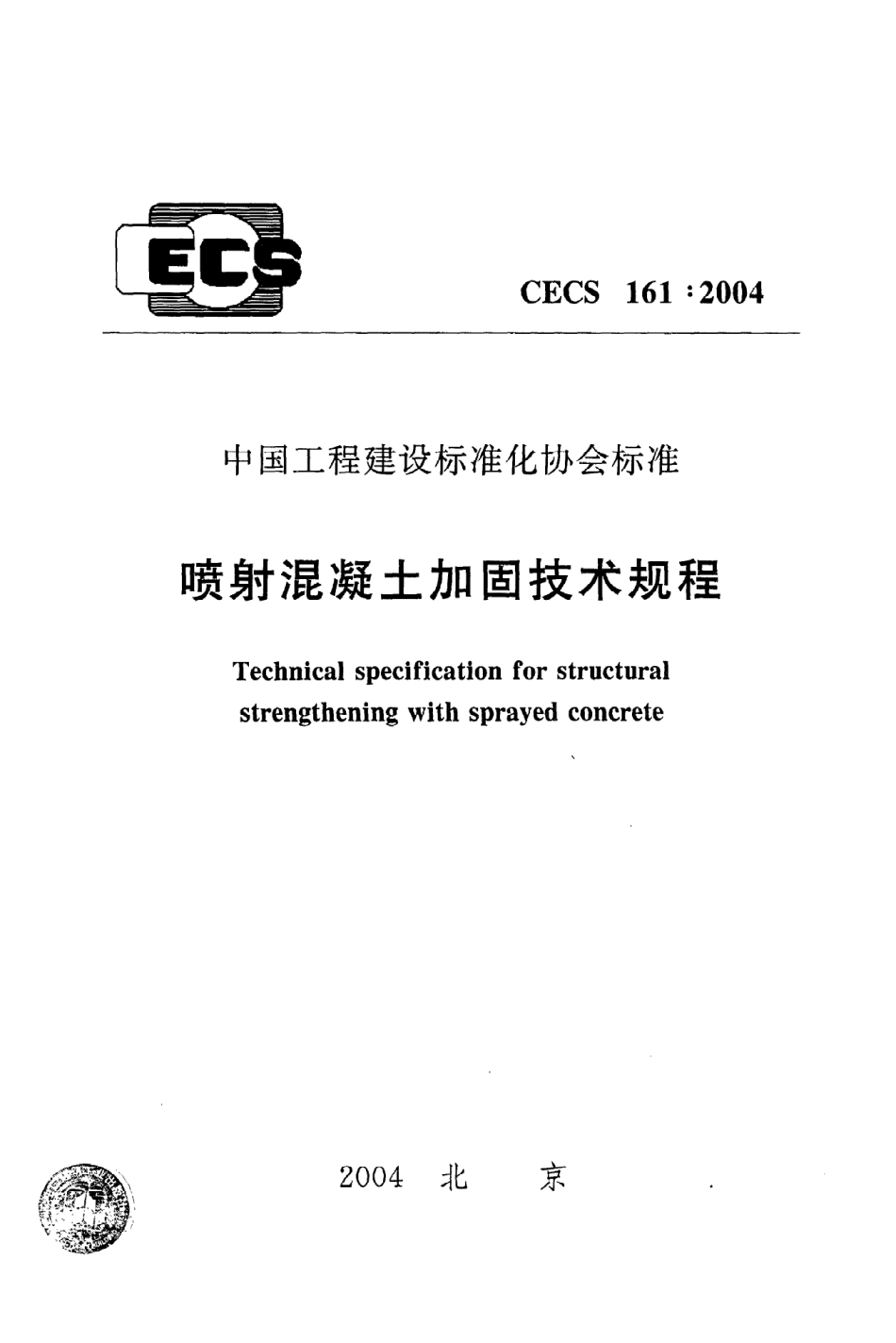

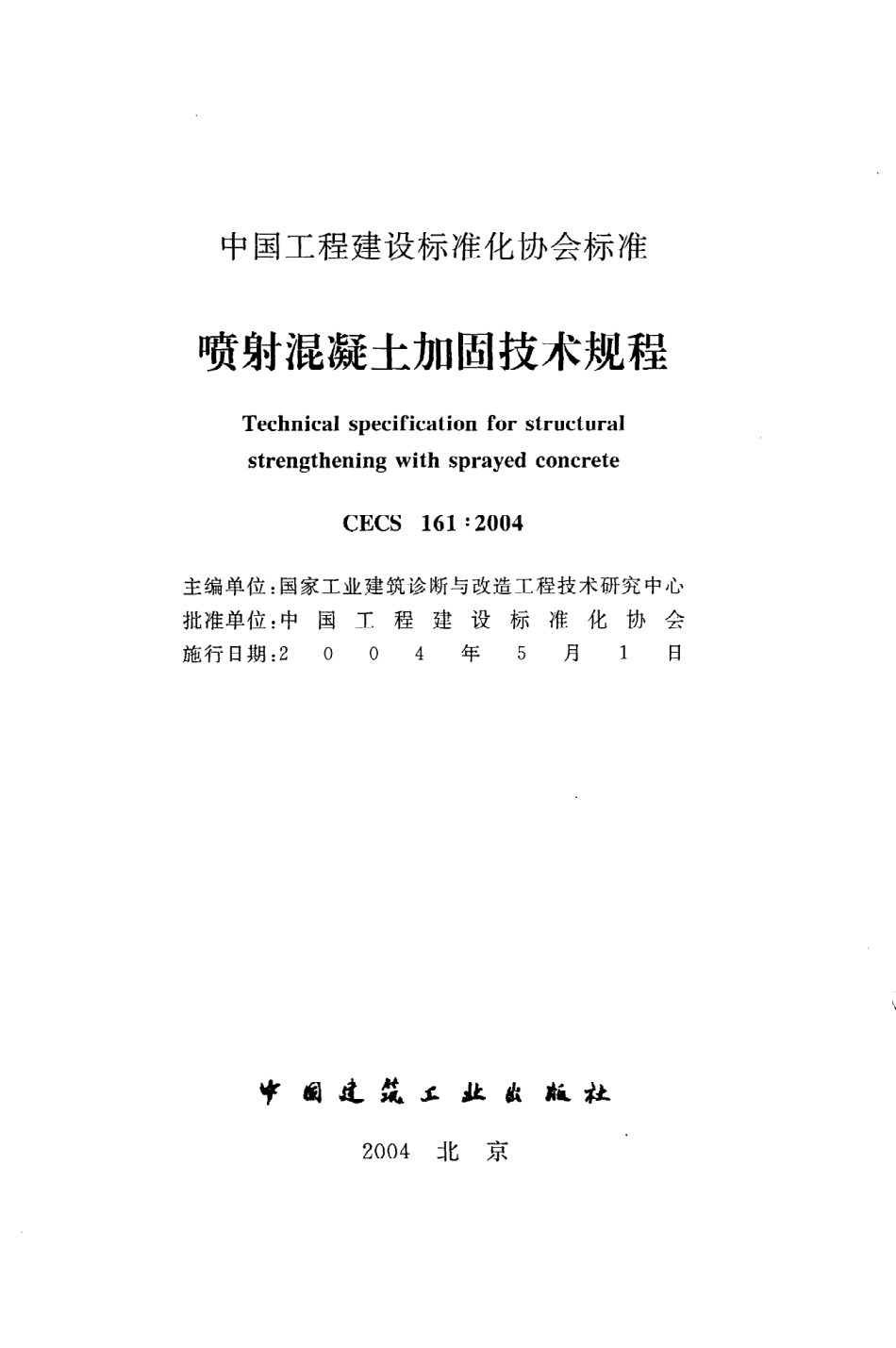

C E C S16 1:2 0 0 4中国工程建设标准化协会标准喷射混 凝 土加固技术规程T echnicalspecificationforstructuralstrengtheningwithsprayedconcrete餐2 0 0 4北京中国工程建设标准化协会标准喷射混凝土加固技术规程T echnicalspecificationfor structuralstrengtheningwithsprayedconcreteC E C S16 12 0 0 4主编单位：国家工业建筑诊断与改造工程技术研究 中心会日批准单位：中施行日期：2国工程建设标准化协00 4年5月1甲阅走筑2 0 0 4二从欲版杜北京中国工程建设标准化协会标准喷射混凝 土加 固技术规 程T echnicalspecificationforstructuralstrengtheningwithsprayedconcreteC E C S1 6 1:2 0 0 4关中国建筑工业出版社 出版、发行（北京西郊百万庄）廊坊市海涛 印刷有 限公司印刷关开木：85 0 x 11 6 8毫米1/3 2印张：1耗字数：4 1千字2 0 0 4年4月第一版2 0 0 8年9月第三次印刷印数：81 5 1一9 1 7 0册定价：1 1.0 0元统一书号：1 5 1 1 21 1 6 6 0版权所有翻 印 必究本社 网址：http:/www.china一abpC omC n网上书店：http:/www.china一huildingcomcn言R lJ喷射混凝土技术在我 国混凝土结构和砌体结构的强度加 固和抗震加固方面得 到 了广泛应用，在技术上有许多新 的发展，也取得了 良好的技术经济效果。为了规范喷射混凝土技术在混凝土结构和砌体结构加固设计、施工中的应用，根据中国工程建设标准化协会（9 7）建标协字第1 8号文关于下 达1 9 9 7年第三批 推荐性标准编制计划的函的要求，制定本规程。本规程是在广泛调查研究，认真总结国内近年来科研、设计和施工单位应用喷射混 凝土技术进行结构加固 的新成果 和工程 经验，参考国外相关资料和文献，并进行 了工程试点 的基础上进行编制的。本规程的内容以混凝土结构采用喷射混凝土进行加固的技术为主，包括：本规程 的适用范围；所用 主要材料的技术性能指标；主要机具；主要构件加固设计计算方法 和构造要求；施工技术和施工的质量检查 和验收，以及相关附录等。根据国家计委计标1 9 861 6 4 9号文关 于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知要求，现批准协会标准喷射混凝土加固技术规程，编号为C E C S16 1:2。4，推荐给设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑物鉴 定与加 固专业委员会C E C S/T C 2 2归口管理，由国家工业建筑诊断与改造工程技术研究中心（北京市海淀区西土城路3 3号中冶集团建筑研 究 总院内，邮编：1 0 0 0 88）负责解释。在使用中如发现需要修改或补充之处，请将意见 和资料径寄解释单位。主 编 单 位：参 编 单 位：主要起草人：国家工业建筑诊断与改造工程技术研究中心河北省建筑科学研究院江苏省建筑科学研究院西安建筑科技大学武汉钢铁（集团）公司上海东华大学（原中国纺织大学）张家港市方大特种纤维制造有限公 司岳清瑞李宁李其廉顾瑞南马永欣董桂波倪建华周文汤华牟宏远张辉中国工程建设标准化协会2 0 0 4年4月5日目1总则 （1)2术语、符号，.(2)2.1术语 （2)2.2符号 ，（2)3材料 ，（4)3.1喷射混凝土用原材料 ，（4)3.2喷射混凝土用外加剂 ，（5)3.3喷射混凝土用短纤维材料 （6)3.4喷射混凝土配合比设计 、（7)4施工机具 （8)5喷射混凝土加固设计 ，（9)5.1一般规定 （9)5.2加固计算 ，（1 0)5.3构造要求 （1 1)6施工技术 （1 8)6.1施工准备 （1 8)6.2喷射作业 （1 9)6.3安全措施 ，（2 0)7质量检查 和验收 ，(2 1)7.1质量检查 （2 1)7.2工程验收 ，（2 3)附录A喷射混凝土抗压强度标准试块制作 （2 5)本规程用词说明 ，？（2 6)附：条文说明 .（2 8)11总一则1.0.1为在混凝土结构和砌体结构的加固修复设计和施工中正确使用喷射混凝土技术（干喷工艺，以下同），使结构加固工程做到技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用 于采用喷射混凝土技术对建筑物的混凝 土结构和砌体结构进行加固修复的工程设计与施工。对铁路工程、公路工程、水利水 电工程等的混凝土结构和砌体结构采用喷射混凝土技术进行结构加固修复时，亦可参照本规程的有关规定执行。1.0.3在采用喷射混凝土技术对建筑物的混凝土结构和砌体结构进行加固修复时，除应遵守本规程外，尚应遵守 国家现行有关标准 的强制性规定。对 于特殊环境（如腐蚀、高温等）中的混凝土结构和砌体结构，采用 喷射混凝土技术进行结构加固修复时，除应遵守本规程外，尚应遵守国家现行专门标准的规定。2术语及符号2.1术语2.0.1喷射混凝土（干喷工艺）sprayedconcrete采用压缩空气将按一定比例配合的混凝土拌合料，通 过管道输送 并 以高速高压喷射到受喷表面 的一种混凝土。2.2符号2.2.1作用效应 和抗力N构件的轴向力设计值；N。原构件加固前的轴向力设计值（若采用卸载加固时为卸载后值）;V剪力设计值；M一弯矩设计值；城原构件加 固前 的弯矩 设 计值（若采 用 卸 载加固时为卸载后值）。2.2.2材料性能E。喷射混凝土弹性模量；E c。原构件混凝 土弹性模量实测值；E s加 固钢筋弹性模量；E s。原构件钢筋弹性模量；fcu边 长为1 5 0 mm的混凝土 立方体抗压强度；fc喷射混凝 土轴心抗压强度设计值；fc。原构件混凝土轴心抗 压强度设计值；ft喷射混凝 土抗拉强度设计值；2厂加固用纵 向钢筋抗拉、抗压强度设计值；几原构件纵 向钢筋抗拉、抗压强度设计值。2.2,3几何参数A co原构件的截面面积；A。喷射混凝土截面面积；A：。原构件纵向钢筋截面面积；A:加固用纵向钢筋截面面积；A m砖砌体截面面积。2.2.4计算系数及其他甲轴心受压构件的稳定系数；a加固用混凝土和纵向钢筋的强度利用 系数。其他有关符号参见 现行国家标准混凝土结构设计规范 G B5 0 0 1 0的规定。3材，料3.1喷射 混凝土用原材料3.1.1喷射混凝土的原材料包括水泥、粗骨料、细骨料和拌合水。3.1.2喷射混凝土用 的水泥 品种和性能应符合下列要求：1应优先采用硅酸盐或普通硅酸盐水泥，也可采用矿渣硅酸盐水泥或火 山灰质硅酸盐水泥。当有防腐、耐高温等要求时，应采用特种水泥。2水泥强度等级 应 不低于3 2.5，其性能应符合国家现行有关水泥标准 的规定。3.1.3喷射混凝土用 的骨料及其质量除应符合国家现行有关标准 的规定外，尚应符合下列要求：1细骨料应采用坚硬耐久性好的中粗砂，细度模数不宜小于2.5，使用 时砂子含水率宜控制在5一7。2粗骨料应采用坚硬耐久性好 的卵石或碎石，粒径不应大于1 2 mm。当使用 短纤维材料时，粗骨料粒径不应大于1 0 mm。不得使用含有活性二氧化硅石材制成的粗骨料。粗骨料 的级配宜采用连续级配，且应满足表3.1.3一1的要求。3粗 骨料 的材质应满足表3.1.3一2的要求。表3.1.3一1粗骨料通过各筛径的累计重量百分率（%)筛 网孔径(mm)0.1 55?74?80.31 0O 1 0.01 0?1 55?2 21 7?2 2 2 3?3 1 3 5?4 3!5 0?6 01 3?3 1 1 5?4 1 2 6?5 44 0?7 07 3?826 2?9 01 2.01 0 01 0 0表3.1.3一2喷射混凝土用粗骨料的材质要求项目石子砂子碎石卵石强度岩石试块（边 长妻5 0 mm的立方体）在饱和状态下的抗压强度与喷射混凝土抗压强度设计强度之 比不小于（%)2 0 0软弱颗粒含量按重量计不大于（%)5针状、片状颗粒含量按重量计不大于（%)1 51 5泥土杂物含量（用冲洗法试验）按重量计不大 于(%)13硫化物和硫酸盐含量（折算5 0:）按重量计不大于（%)111有机质含量（用 比色法试验）颜色不深于标 准色，如深 于标准色则对混凝 土进 行 强度试 验加以复核注：1对有抗冻性能要求的喷射混凝土，所采用 的碎石和卵石，除符合上述要求外，尚应有足够的坚实性，即在硫 酸钠溶 液 中浸泡至饱 和又使其干燥，反复循环5次后，其重量损失不得超过1 0%;2石子 中不得掺人缎烧过 的 白云石或石灰石块，碎石 中不宜含有石粉，卵石中不得含有石粉，卵石 中也不得含有戮土团块或冲洗不掉的赫土薄膜。3.1.4喷射混凝 土拌合用水 的水质应与普通混凝土相 同，必须符合现行行业标准混 凝 土 拌合用 水 标 准J G J 6 3 的规定。不得采用污水、pH值小 于4的酸性水、硫 酸盐 按5 0犷 含量计大 于水重1的水和海水等。3.2喷射混凝土用外加剂3.2.1当喷射混凝 土中掺加速凝 剂 时，应采用无机盐类速凝剂并应符合下列规定：1选择速凝剂时应考虑所用水泥与速凝剂的相容性，且掺人速凝剂 的喷射混凝土的性能必须符合设计要求；梁中原纵向钢筋接近，最小直径不 宜小 于1 2 mm。沿纵向受力筋宜通 长配置加固钢箍。当采用U形加固钢箍时，其强度等级 和直径应与原箍筋相同；当采 用自封闭加 固钢箍时，其直径 不 宜 小 于smm。5.3.2梁纵 向加固钢筋的锚固构造应符合下列规定：1对简支梁，应符合下列要求：1）简支梁的加固纵向受力筋可采用 短钢筋或Z形钢筋与梁中原纵向受力筋焊接。Z形筋直径应与被连接钢筋中直径较小的钢筋相 同。当采用双面焊时，焊缝 长度不应小 于sd。靠近支座 的三个锚固点间距不应大于5 0 omm（图5.3.2一1、2);2）加 固纵 向受力筋的箍 筋 应 采 用u形 箍筋与 原 箍筋焊 接。焊接时宜采用 双 面焊，焊缝 长度不应小 于sd，当采用单 面焊时，焊缝长度不应小于lod。2对 连续梁，应符合下列要求：1）连续梁正负弯矩 区的加固纵向受力筋应采用U形箍筋与原梁箍筋焊接（图5.3.2一3);2）连 续 梁端跨端支座 的加 固纵 向受 力筋除采用U形箍筋与原箍筋连接外，尚应采用短钢筋或Z形 钢筋与梁中原纵向受力筋连接（图5.3.2一2）。2l原受力筋焊接短筋一一一一一一入熟一钊蕊5 0 0 mm原受力筋刃2,新加受力筋1一1 2一2图5.3.2一1简支梁纵 向受力筋焊接短筋锚 固3）对框架梁，应符合下列要求：框架梁抗正负弯矩的加固纵向受力筋应分别配置。抗正弯矩1 2一刁卜型塑斗3一3 4一4图5.3.2一2简支梁纵 向受力筋焊接Z形筋锚 固的加固纵 向受力筋宜沿梁长配置，除采用U形 箍筋与框架原箍筋连接外，在梁柱节点处加固纵向受力筋尚应采用浆锚方式，或采用螺杆端锚方式进行锚固（图5.3.2一4）。新加受力筋U形箍筋图5.3.2一3连续梁焊接U形箍筋的构造5.3.3加固柱时，纵向受力钢筋宜采用热轧带肋钢筋，其最小直径不宜小于1 4 mm，最大直径不宜大于2 5 mm；封闭箍筋直径不宜小于smm,U形箍筋直径宜与原柱 中箍筋直径相同。加 固受力钢筋与原受力钢筋 间的间距不 宜小 于2 0 mm。1 3柱大梁柱大梁新加受力筋双螺帽位 性 喂螺丝端杆环氧树脂浆锚新加受力筋图5.3.2一4框架梁新加受力筋 的锚 固上节点新加受力筋一钢箍加强箍O目二A 钢箍娜中节点CU二A)5 0加强箍新加受力筋1加强箍钢箍地面标高基础顶面一立豆几一一下节点)5。一1 0。扭旦叫卜5 0一1 0 0图5柱加 固的配筋构造对于采用喷射混凝土 围套的加固柱，新加纵向受力钢筋可采用焊接封闭箍筋进行连接（图5.3.3）。对 于框架柱，加固受力钢筋应通 长设置，即下端应伸至基础顶面并锚于基础 内，中间应穿过各楼层，上端应伸人加固层楼板或屋面板 内，并环抱
