建筑工程水泥-水玻璃双液注浆技术规程
建筑工程
水泥
水玻璃
双液注浆
技术规程
JGJ
T211
2010

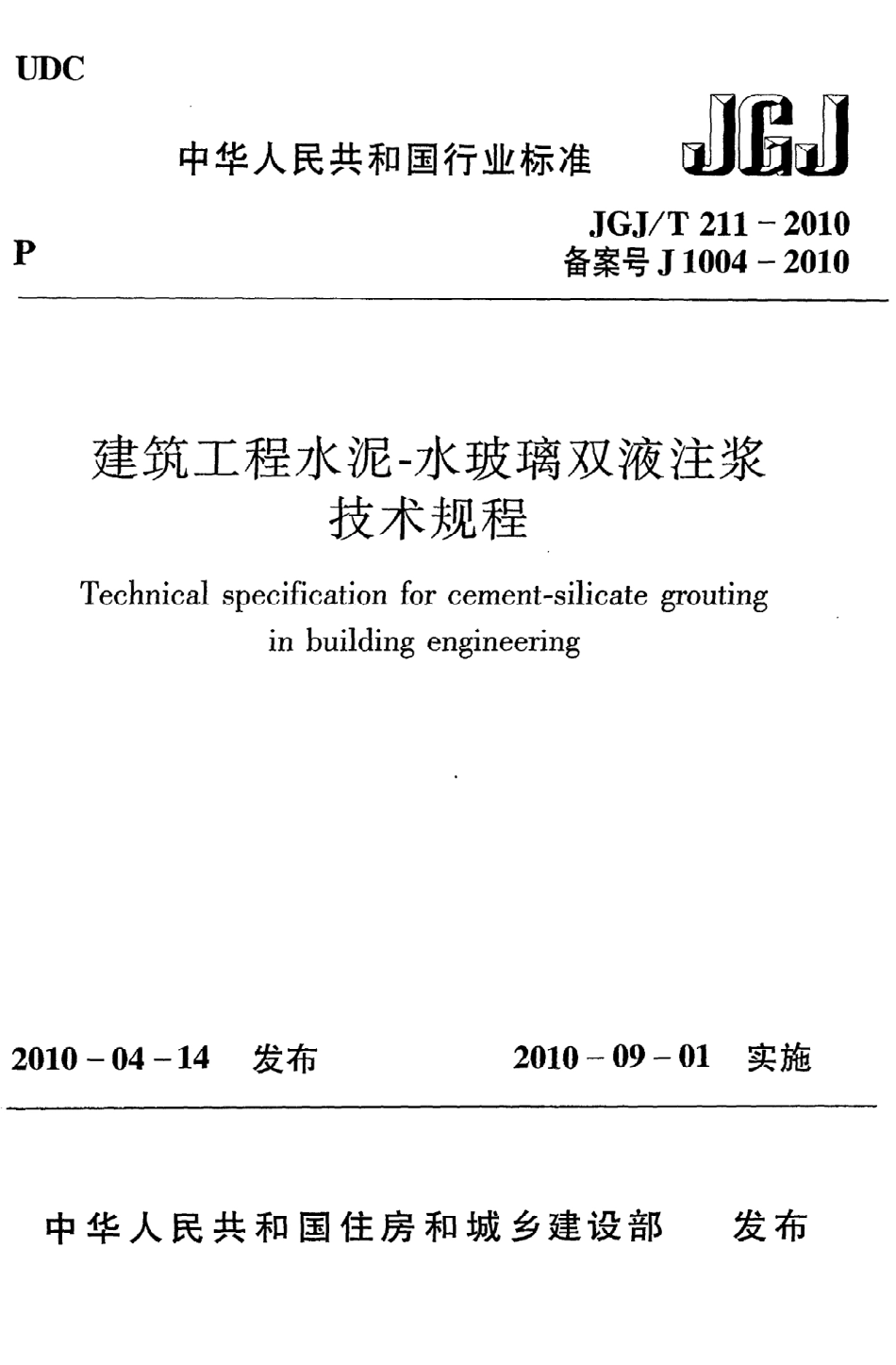

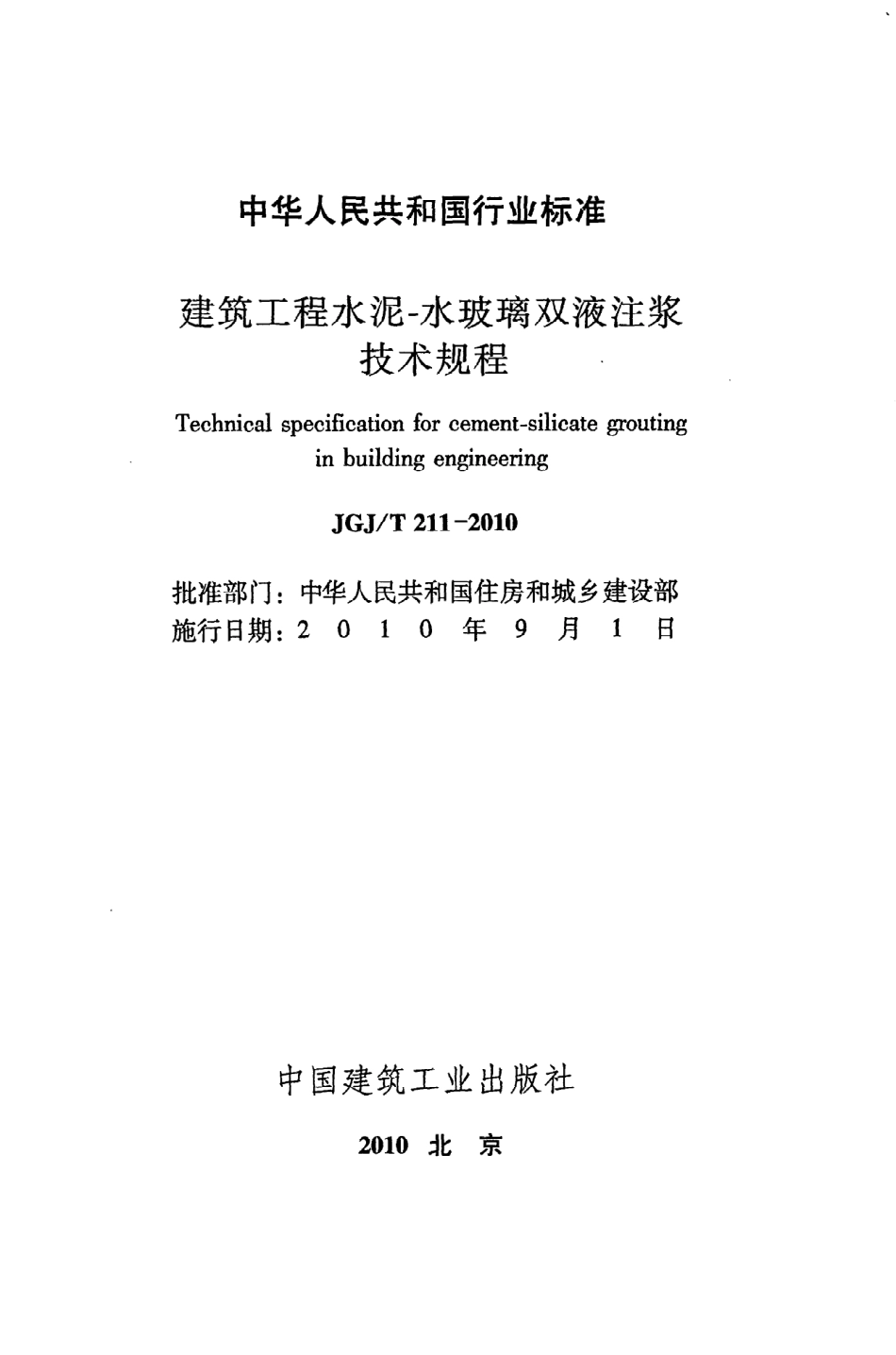

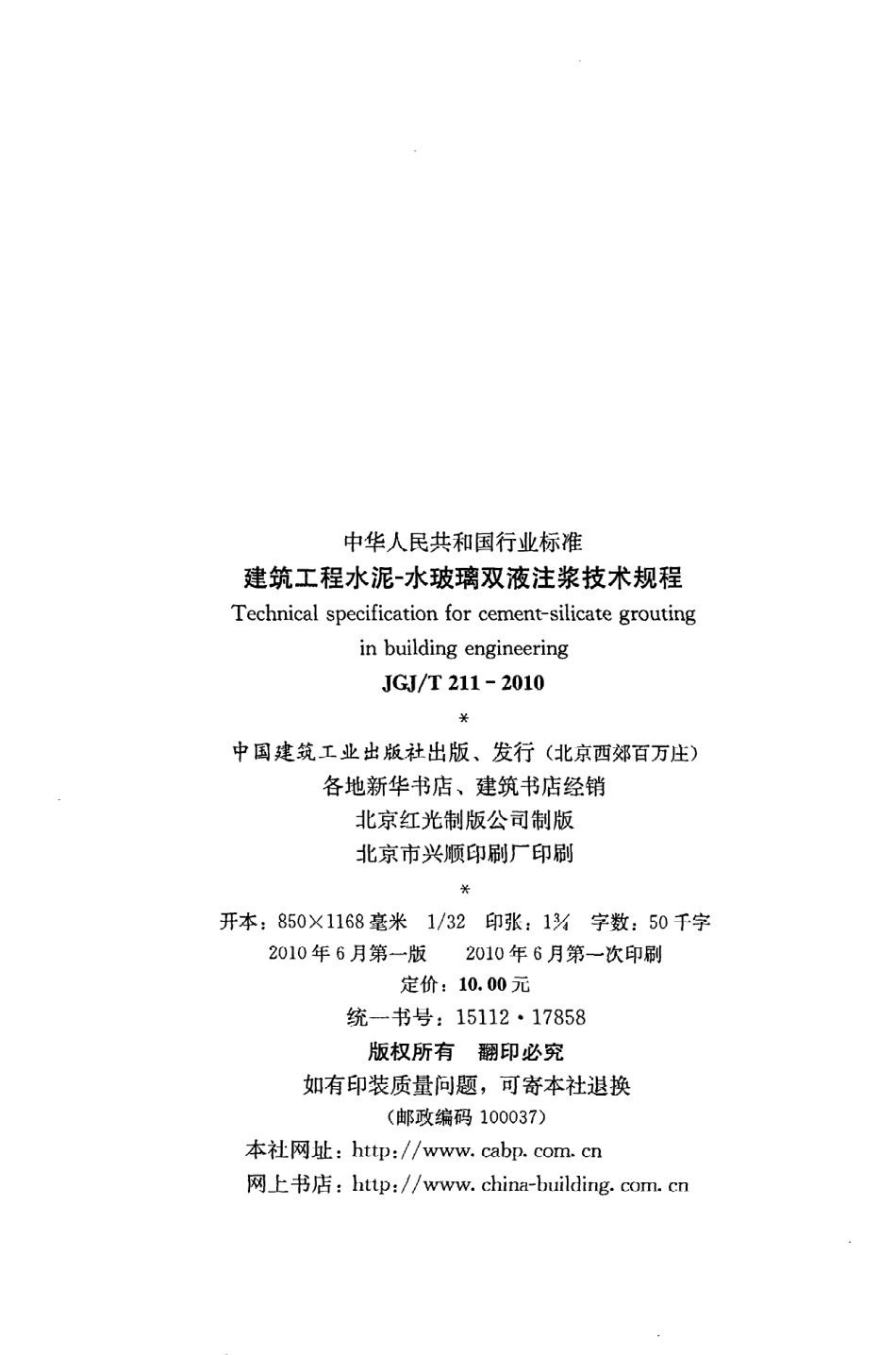

U D C中华人民共和国行业标准 履 PJ G J/T2 1 1一2 0 1 0备案号J 1 0 0 4一2 0 1 0建筑工程水泥一水玻璃双液注浆技术规程T echnicalspecificationforcement一silicatesroutinginbuildingengineering2 0 1 0一0 4一1 4发布2 0 1 0一0 9一0 1实施中 华 人民共和 国住房 和 城 乡建 设部发 布中华人民共和国行业标准建筑工程水泥一水玻璃双液注浆技术规程T echnicalsP ecificationforcement一silicateinbuildingengineeringJ G J尹 T2 1 1一2 0 1 0批准部门:中华人民共和国住房和城乡建设部施行 日期:201 0年9月1日中国建筑工业出版社2 0 1 0北京中华人民共和国行业标准建筑工程水泥一水玻璃双液注浆技术规程T echnicalspecificationforcement-silicategroutinginbuildingengineeringJ G J/T2 1 1一2 0 1 0中国建筑工业出版社出版、发行(北京西郊百万庄)各地新华书店、建筑书店经销北京红光制版公司制版J 匕京市兴顺印刷厂印刷关开本:85 0 X 1 1 6 8毫米1/3 2印张:1字数:5 0千字2 0 1 0年6月第一版2 0 1 0年6月第一次印刷定价:1 0.0 0元统一书号:1 5 1 1 21 7 85 8版权所有翻印必究如有印装质量问题,可寄本社退换(邮政编码1 0 0 0 3 7)本社网址:http:/www.cabpcomcn网上书店:http:/www.china一中华人民共和国住房和城乡建设部公告第5 4 1号关于发布行业标准建筑工程水泥一水玻璃双液注浆技术规程的公告现批准建筑工程水泥一水玻璃双液注浆技术规程为行业标准,编号为J G J/T2 1 1一2 0 1 0,自2 0 1 0年9月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年4月1 4日前、1根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划(第一批)的通知(建标2 0 0 81 0 2号)的要求,规程编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,制定本规程。本规程的主要技术内容是:1总则;2术语和符号;3基本规定;4原材料;5浆液的制备;6施工机具;7软弱地层注浆加固;8注浆堵水防渗;9竣工资料和工程验收;附录A水泥一水玻璃双液注浆施工及验收表。本规程由住房和城乡建设部负责管理,由湖南省建筑工程集团总公司和湖南省第六 工程有限公司负责具体技术内容的解释。执行过程中如有意见或建议,请寄送湖南省建筑工程集团总公司(地址:湖南 省 长 沙 市 芙 蓉南路1段7 88号,邮 政 编 码:4 1 0 0 0 4)。本规程主编单位:湖南省建筑工程集团总公司湖南省第六工程有限公司本规程参编单位:中南大学煤炭科学研究总院建井研究分院湖南省先进建材与结构工程技术研究中心湖南省建筑施工技术研究所湖南省第三工程有限公司湖南省第四工程有限公司湖南省第五工程有限公司湖南省城建职业技术学院湖南宏禹水利水电岩土工程有限公司湖南核工业岩土工程勘察设计研究院湖南省电力勘测设计院本规程主要起草人员:周海兵刘运武陈浩黄友汉张可能赵波熊君放牛建东孙林高岗荣黄海军贺茉莉莫志柏周玉明方东升郭秋菊朱林戴习东彭琳娜罗银燕肖燎本规程主要审查人员:刘宝深邝健政杨春来陈火炎韩忠存黄树勋田乃和王贻荪吴平杨承想余志武朱祖熹目次1总则 ,12术语和符号 22,1术语 ,22.2符号 ,33基本规定,54原材料,85浆液的制备 96施工机具 ,1 07软弱地层注浆加固 n7.1一般规定,1 17.2设计 n7.3施工 ,1 47.4质量检验 ,1 68注浆堵水防渗,1 78.1一般规定 1 78.2设计 1 78.3施工 ,1 88.4质量检验 2 09竣工资料和工程验收 2 19.1竣工资料 2 19.2工程验收 ,2 2附录A水泥一水玻璃双液注浆施工及验收表 2 3本规程用词说明 ,2 7引用标准名录 2 8附:条文说明 ,2 96C ontents1G eneralP rovisions ,.12T ermsandsymbols 22.1T erms .22.2 5mbO ls ,33B asicR equirement 54R awM aterials 85G routsM ixing ,96G routE qulpments 1 07G routingR einforcementinS oftorW eakS tratum 1 17,1G enera1 R equirement ,1 17.2D esign n7.3C onstruction 1 47.4Q ualityC ontrolandT est ,1 68G routP reventfromW aterandA ntiseepage 1 78.1G eneralR equirement ,1 78.2D esign 1 78.3C onstruC tion 1 88.4Q ualityS tandardandC ontrol 2 09F ina1 C onstructionD ocumentsandA cceptance 2 19.1F inalC onstructionD ocunlents 2 19.2F inalA cc即tanC e 2 2A ppendixAT ableof C onstructionandA cceptanceforG routinginB uildingE ngineering 2 3E xplanationofW ordingin theS pecification 2 7L istofQ uotedS tandards,2 8A ddition:E xplanationofP rovisions 2 971总则1.0.1为规范建筑工程水泥一水玻璃双液注浆技术要求,做到技术先进、经济合理、安全适用、确保工程质量,制定本规程。1.0.2本规程适用于 以水泥一水玻璃(C-S)为注浆浆液,实施软弱地层加固、注浆堵水防渗等建筑工程双液注浆的设计、施工和验收。1.0.3建筑工程水泥一水玻璃双液注浆设计、施工、验收等,除应符合本规程外,尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1注浆grouting将配制好的浆液,经专用压送设备将其注人地层,在压力作用下对地层进行充填、渗透、挤密或劈裂,浆液经胶凝或固化后,达到加固地层和防渗堵漏等目的的一种施工工艺。2.1.2水泥一水玻璃双液注浆cement-silicategrout以水泥、水玻璃为主剂(必要时加人添加剂),将两者按一定比例分别泵送混合后注人地层的注浆过程。2.1.3浆液密度groutsdensity单位体积浆液中注浆材料的质量与体积的比值。2.1.4浆液浓度groutsconcentration溶质质量与浆液质量 的比值。水泥浆采用水灰比(W/C)表示,水玻璃浓度采用波美度(B的表示。2.1.5凝胶时间settingtime浆液从全部成分混合时起至不能流动为止所需要的时间。2.1.6固结体强度strengthof consolidationbody浆液在试验室条件下配制的样品,经标准强度试验测得的强度值。强度试验包括单轴抗压强度、抗折(或抗剪)强度和抗拉强度试验。2.1.7软弱地层S oft5 0 1 1S tratumorweakS tratum岩土力学指标、渗透性等达不到设计和施工的要求,需进行加固的地层。2.1.8渗透注浆permeationgrouting在压力作用下,浆液通过渗透填充土的孔隙和岩石的裂隙,排挤出孔隙和裂隙中的水和气体,而基本上不改变土和岩石的结构和体积的一种注浆方式。2,1.9劈裂注浆splittinggrouting在压力作用下,浆液克服地层的初始应力和抗拉强度,引起岩石和土体结构的破坏和扰动,使其沿垂直于小主应力的平面劈裂,或使地层中原有的裂隙或孔隙胀开,并使浆液充填裂隙或孔隙的一种注浆方式。2.2符号C。土的压缩指数;d注浆管直径;d。土颗粒相对密度(比重);。土体的孔隙比;e。初始孔隙比;。1注浆后的孔隙比;f加压系数;h地面至注浆段的深度;H地基覆盖层厚度;k渗透系数;Z注浆管长;L须加固段长度;p。压缩临塑荷载;p。容许注浆压力;pl地下水压力;R浆液扩散半径;v浆液流速;坳天然含水量;wP土的塑限含水量;a有效注浆系数;月损失系数;y土的重度;姚浆液重度;叩不完全充填系数;几沿程阻力系数;久1与地层性质有关的系数;。t土的抗拉强度。3基 本 规 定3.0.1水泥一水玻璃双液注浆前,应分析工程场地的岩土工程勘察、上部结构和基础设计及施工等资料,调查邻近建(构)筑物基础、地下工程和管线分布等施工场地的环境情况,并宜取得结构或基础隐患的评价分析报告。3.0.2对岩土的分类应符合现行国家标准岩土工程勘察规范G B50 0 2 1和 土的工程分类标准G B5 0 1 4 5的规定。采用水泥一水玻璃双液注浆设计和施工时,应取得岩土层的颗粒级配、含水量、密度、孔隙比、渗透性、强度、压缩性、承载力等指标。当无试验或经验指标时,土的孔隙 比和渗透系数可按表3.0.2取值。表3.0.2土的孔隙比和渗透 系数土类天然含水量坳(%)孔隙比渗透系数k(mm/s)填土0。7?1。0淤泥1.5淤泥质土1.0?1.5豁土2 6?2 90.7?0.81.2只 1 0一53 0?3 40.8?0.93 4?4 00.9?1.0粉质勃土1 9?2 20.4?1.01.2火 1 0一5?5.0X 1 0一42 3?2 50.6?0.72 6?2 90.7?0.83 0?3 40.8?0.93 4?4 00.9?1.07.2.8劈裂注浆初步设计时,在无当地工程经验情况下,注浆量可按下列方法计算:1按照土的含水量确定注浆量Q一v率林。一wv)f(7.2.8一1)1竹es匕0式中:Q注浆量,时;V土体体积,m;dg土颗粒相对密度;e。初始孔隙比;w0土的天然含水量;断土的塑限含水量;f加压系数,可采用1.0 5一1.2 0。2按照土被压缩的难易程度为依据确定注浆量。,厂C。二1_p。p议一v万一下一丁 ji 匕一一二甲一一1州一elP O(7.2.8一2)式中:Q注浆量,m,;V土体体积,耐;C c土的压缩指数;p。压缩临塑荷载,M P a,p。武ccot沪 yd)+yhcot一晋*p。p注浆压力,M P a;el注浆后的孔隙比;f加压系数,可根据现场情况,取1.0 5一1.2 0;势土体的摩擦角,;y土体重度,kN耐;。土体内聚力,M P;h地面至注浆段的深度,m。3采用经验法Q=C I V(7.2.8一3)式中:Q注浆量,耐;C l经验系数,可取0.1一0.3;应根据土体的加固要求确定,需要加固强度较高时取较大值;V土体体积,耐。7.2.9软弱地层水泥一水玻璃双液注浆加固的注浆量初步设计值应综合考虑地层特性,取渗透注浆量和劈裂注浆量计算值中的较大值。7.2.1 0软弱地层水泥一水玻璃双液注浆加固时,注浆泵排量应控制在1 0 L/min一6 O L/min。7.2.1 1既有建筑物地基补强注浆孔的位置、孔距、排距和深度应根据现场注浆试验确定,并应在注浆的过程中实行动态施工,施工过程中应做好监测。7.2.1 2对于桩基的桩底和桩侧土采用水泥一水玻璃双液注浆加固时,应符合下列规定:1对于断桩,应沿桩侧布置注浆孔,采用双液浆封闭桩侧软弱土层;2对于桩端地层承载力或沉降不能满足设计要求的基桩,桩底以下地基的加固深度不宜小于桩径的5倍,且当桩径小于等于0.sm时,不宜小于3 m;当桩径大于0.sm,不宜小于sm;3对于摩擦桩承载力特征值
