《塑料排水管道工程闭气检验标准》DB29-155-2006.pdf

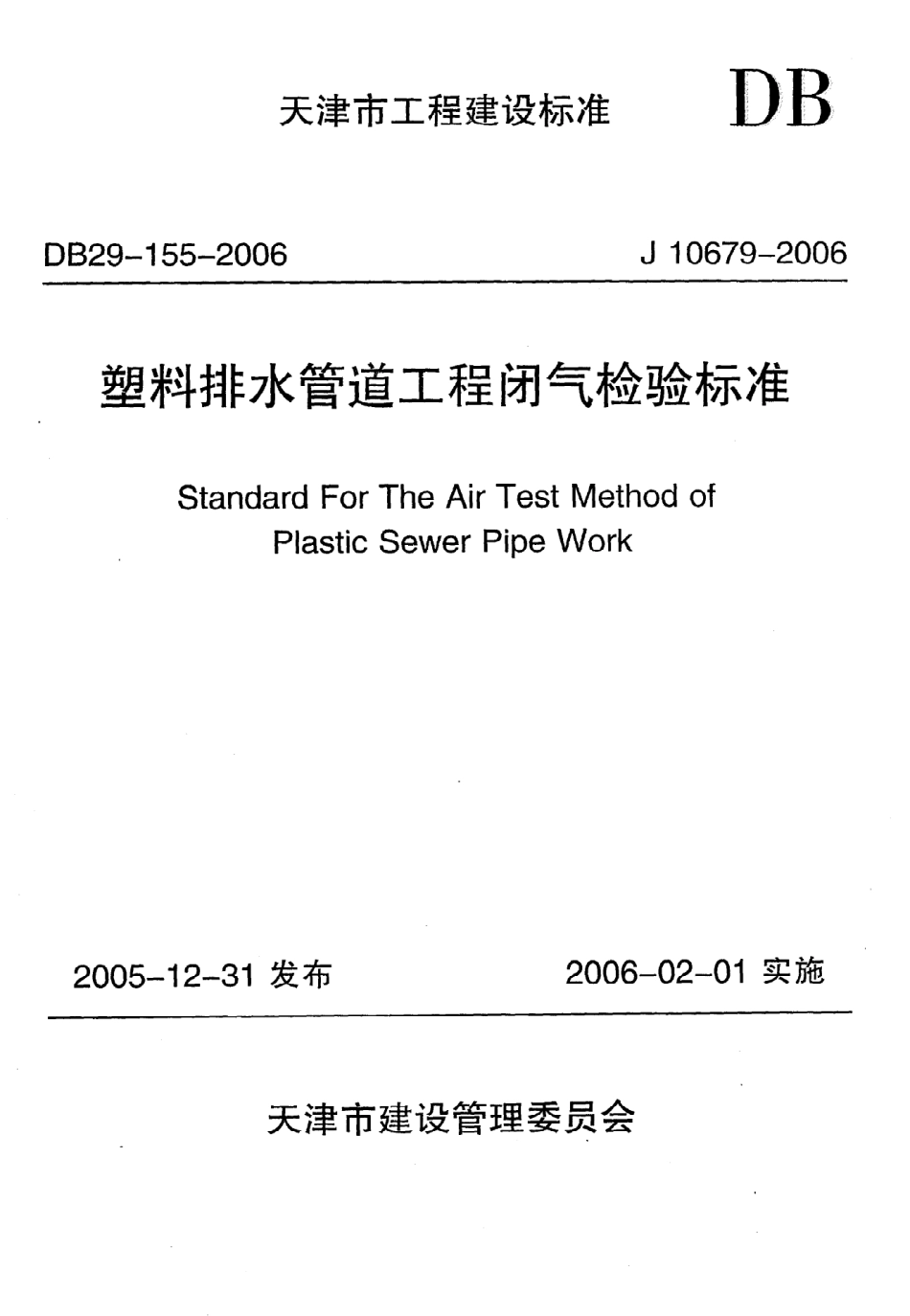

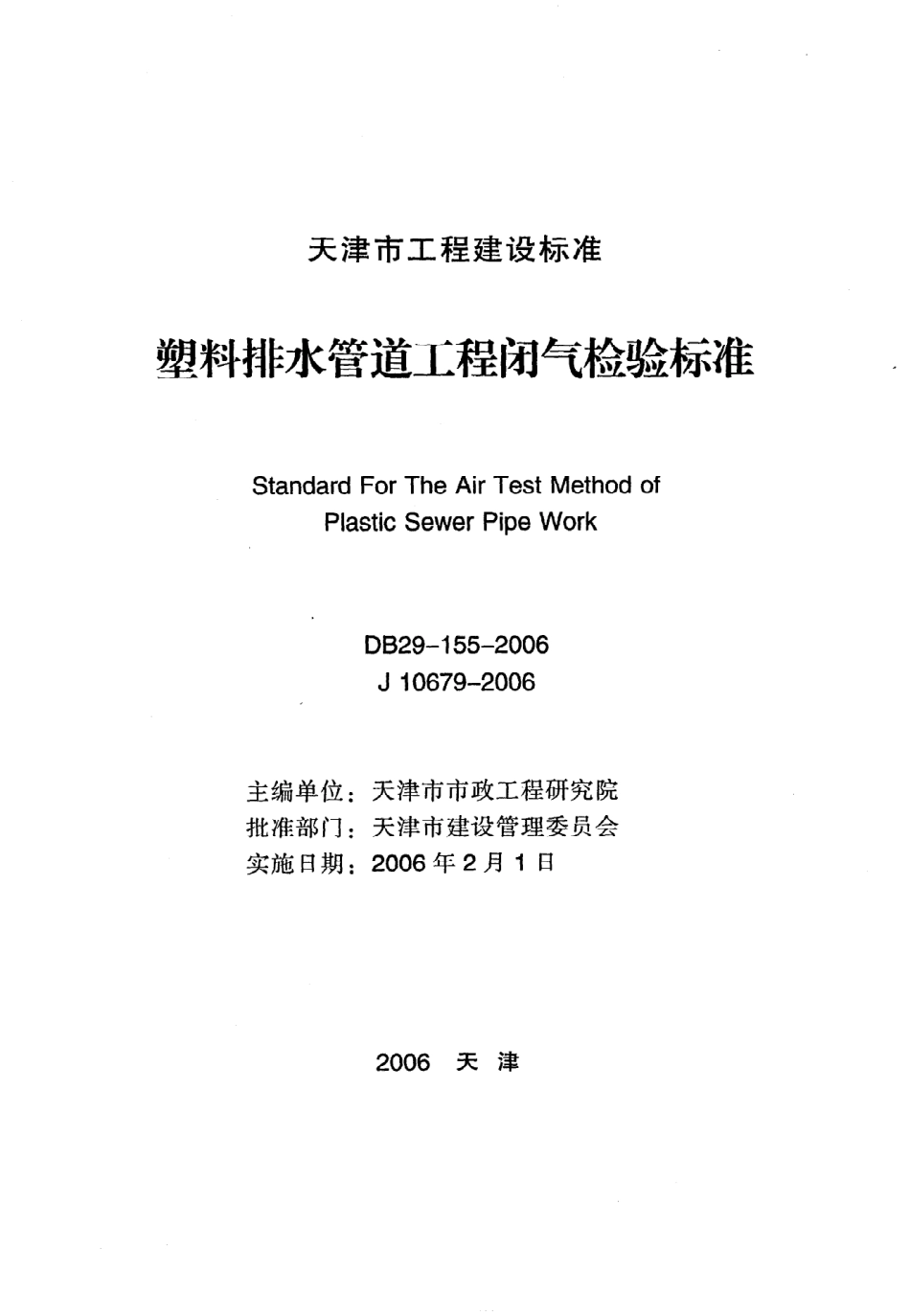

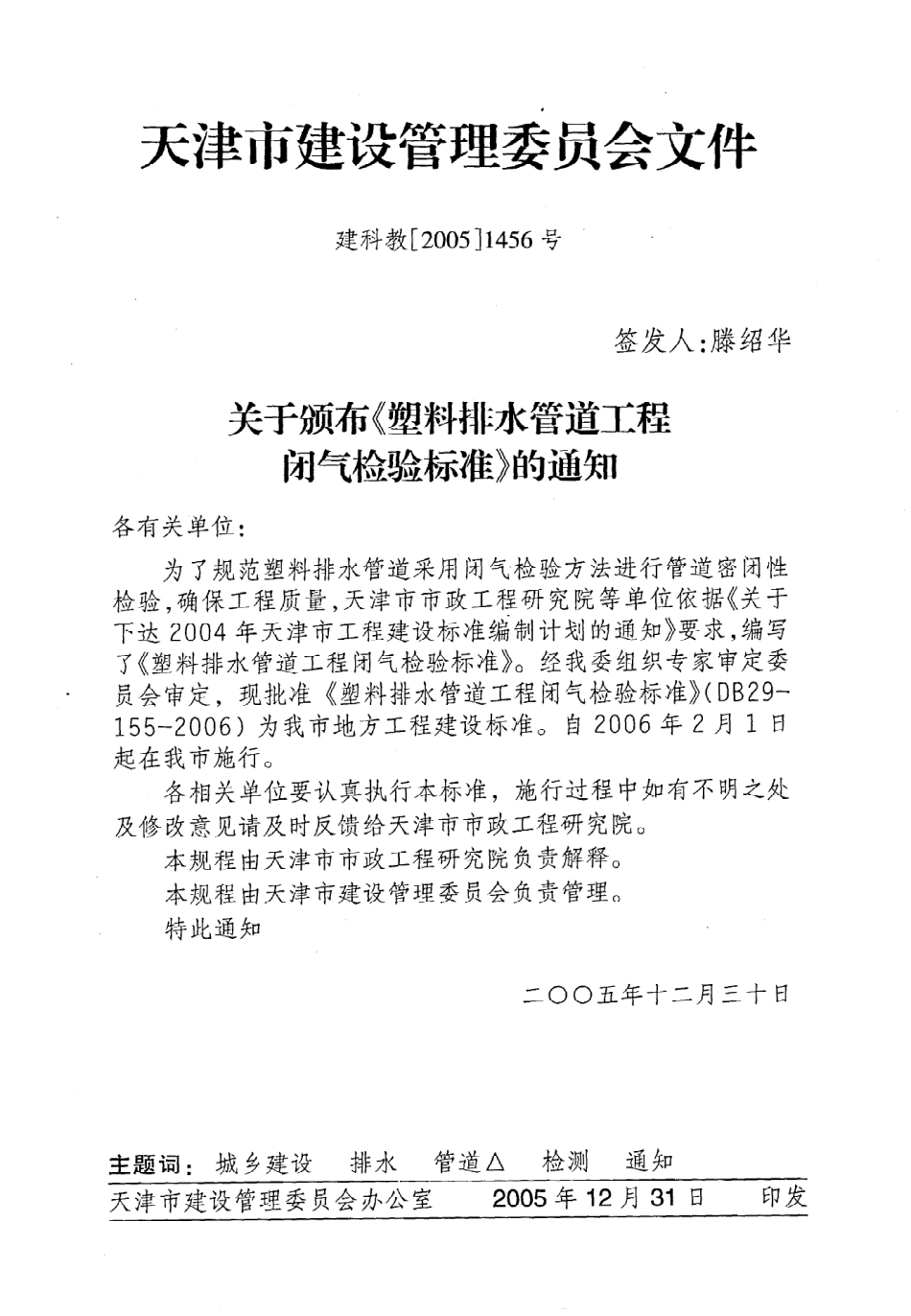

天津市工程建设标准D BD B 2 9一15 5一2 0 0 6J1 0 6 7 9一2 0 0 6塑料排水管道工程闭气检验标准S tandsrdF O rT he A irT estM ethodofP 1 asticS ewerP ipeW ork2 0 0 5一1 2一3 1发布2 0 0 6一0 2一0 1实施天津市建设管理委员会天津市工程建设标准塑料排水管道工程闭气检验标准S tsndardF or T he A irT estM ethodofP I asticS ewerP ipeW orkD B 2 9一15 5一2 0 0 6J1 0 6 7 9一2 0 0 6主编单位：天津市市政工程研究院批准部门：天津市建设管理委员会实施日期：2 0 0 6年2月1 日2 0 0 6 天津天津市建设管理委员会文件建科教2 0 0 51 4 5 6号签发人：滕绍华关于颁布 塑料排水管道工程闭气检验标准的通知各有关单位：为了规范塑料排水管道采用闭气检验方法进行管道密闭性检验，确保工程质量，天津市市政工程研究院等单位依据关于下达2 0 0 4年天津市工程建设标准编制计划的通知要求，编写了塑料排水管道工程闭气检验标准。经我委组织专家审定委员会审定，现批准塑料排水管道工程闭气检验标准（O B 2 9一1 5 5一2 0 0 6）为我市地方工程建设标准。自2 0 0 6年2月1日起在我市施行。各相关单位要认真执行本标准，施行过程中如有不明之处及修改意见请及时反馈给天津市市政工程研究院。本规程由天津市市政工程研究院负责解释。本规程由天津市建设管理委员会负责管理。特此通知二0 0五年十二月三十日主题 词：城 乡建设排水管道检测通知刃薪蔺面彝蟒 员荟办 忍室2 0 0 5年1 2月3 1 日印发,J上月 lJ-.西随着塑料管道在排水工程中的广泛应用，工程验收时管道的密闭性检验迫切需要一套简便快捷的检验方法。以往工程验收时，是参照中国工程建设标准化协会G B 5 0 2 6 8一9 7给水排水管道工程施工验收规范中的闭水检验方法与美国P V C管设计施工手册中规定的允许渗水量标准对塑料排水管道工程进行施工检验。其检验过程操作复杂，时间长，消耗水资源，受季节限制。本标准的制定采用闭气检验法对塑料排水管道进行密闭性检验，与闭水法相比较，具有省时省工、方便简捷、节约水资源，不受季节限制等优点。本标准是依据美国P V C管设计施工手册 中规定的允许渗水量与天津市工程建设标准D B 2 9一9 5一2 0 0 4混凝土排水管道工程闭气检验标准中的闭气检验方法编制的。用于无压埋地塑料排水管道工程的密闭性检验，以实现对工程质量的控制与管理。主编单位：天津市市政工程研究院参编单位：天津市海顺交通工程设计有限公司天津市路驰建设工程监理有限公司参编人：朱建国张丽岳嵘李秀娟李效民陈军目次1总则 .，.,2术语、符号 .，.3管道闭气检验.3.1目的和检验范围.3.2仪器设备.3.3检验步骤.4漏气检查 .4.1管堵密封胶圈漏气检查 4.2管道漏气检查.5评定标准 .附录A管道闭气检验设备，附录B管道闭气检验记录表 （附录C发泡液配合比 （附录D本标准用词说明 ，（附条文说明，.（(1)(2)(4)(4)(4)(5)(7)(7)(7)(8)(9)1 0)1 1)1 2)1 3)1总则1.0.1为了规范塑料排水管道采用闭气检验方法进行管道密闭性检验，保证工程质量，特制定本标准。1.0.2本标准适用于重力流的埋地聚乙烯（P E）、埋地硬聚氯乙稀（P vC一U）、增强聚丙烯（F R P P）管、玻璃钢夹砂管等塑料排水管道工程的施工验收。1.0.3本标准采用的闭气检验法（简称闭气检验）适用于直径为D N Z O O?D N1 2 O 0 mm的塑料排水管道在回填土之前，一般在两个检查井之间进行。1.0.4闭气检验与闭水检验具有同等效力，在进行密闭性检验时宜优先采用闭气检验法。2术语、符号2.1术语2.1,1管堵pipeclose用来封堵管道端部管口的专用设备。2.1.2管堵密封胶圈sealingrubbe币ngforpipeclosing管堵上用以密封管道的充气部件。2.1.3，膜盒表bellows一typegasflowmeter用来检测管道内部气体压力的仪表。2.1.4管内压力conduitpressure管道内部气体压力，包括起止压力、管道气体压降值、修正压降值。2.1.5管内气体温度conduitgastemperature检测时管道内部气体的温度值，在大管径管道进行闭气检验时，需要记录此值进行压降值修正。2.1,6压力表pressuregage用来观察管堵密封胶圈内的充气压力值的仪表。2.1.7闭气时间air一tighttime在满足起止压降时管道闭气检验合格的最小规定时间。2.1.8发泡液blowingagent检查管道、管堵漏气用的发泡溶液。2.1.9密封修补材料sealingrepairmaterials用来修补管堵与管壁漏气用的材料，常用材料有密封膏、玻璃胶、腻子膏等。2.2符匕1，苏术语符号单位管径D NI I U ll管内气体压力PP a修正值后管内气体压降值乙PP a管内气体温度起始值T 1管内气体温度终止值几规定标准闭气时间tmln3管道闭气检验3.1目的和检验范围3.1.1本检验方法用于测定塑料排水管道在规定闭气时间下的管内气体压降值。3.2仪器设备3.2,1检验中使用的设备按附录A表A一1配置，检验装置连接如图3一l所示。3.2.2检验中针对不同管径的管道密封管堵结构及配置参见附录A中图A一1。1、膜盒压力表；5、充气嘴；9、密封胶圈；2、气阀；6、排水管道；1 0、管堵支撑脚。3、管堵塑料封板；4、压力表；7、空气压缩机；8、温度传感器；图3一，排水管道闭气检验装置3.3检验步骤3.3.1对闭气检验的排水管道两端管口与管堵接触部分的内壁应进行处理，使其平整光洁。3.3.2调整管堵支撑脚，分别将管堵安装在管道内部两端，每端接上压力表和充气嘴，如图3一1所示。3.3.3用打气筒向管堵密封胶圈内充气加压，观察压力表显示至0.1 5一0.2 0 M P a，且不宜超过0.2 0 M P a，将管道密封。锁紧管堵支撑脚，将其固定。3.3.4用空气压缩机向管道内充气，膜盒表显示管内气体压力至3 0 0 0 P a，关闭气阀，使气压趋于稳定，膜盒表读数从3 0 0 0 P a降至2 0 0 0 P a历时不应少于1 0 min。气压下降较快，可适当补气。下降太慢，可适当放气。3.3.5当膜盒表显示管内气体压力达到2 0 0 0 P a时开始计时，在满足该管径在表5一1中规定标准闭气时间时，计时结束，记录此时管内实测气体压力P，如P1 5 0 0 P a则管道闭气检验合格，反之为不合格。管道闭气检验记录格式应符合附录B中表B一1的规定。3.3.6当被检测管径大于等于D N llO O mm时，应考虑温度补偿，用下列公式加以修正，计算得到尸：P=1 0 3 3 0 0一（P+1 0 1 3 0 0)2 7 3+T l2 7 3孔(3.3.6)式中：尸一考虑了温度与大气压强影响的实际压降值（P a)产一达到该管径规定标准闭气时间值时，膜盒表显示压力值（P a)界一膜盒表达到Z O 0 0 P a时，对应管道内的气体温度值（）聆一达到该管径规定标准闭气时间值时，管道内的气体温度值（）P 值如果小于等于sooP a，管道闭气检验合格；如果大于5 0 0 P a，管道闭气检验不合格。3.3.7闭气检验不合格时，应按本标准4.1、4.2条进行漏气检查、修补、再重新复检。3.3.8管道闭气检验完毕，必须首先排除管道内气体，再排除管堵密封胶圈内气体，最后卸下管堵。3.3.9闭气检验流程应符合图3一2的规定。图3一2卿管道闭气检验流程4漏气检查4.1管堵密封胶圈漏气检查4,1.1管堵密封胶圈严禁漏气。检查方法：管堵密封胶圈充气达到规定压力值Z min后，应无压降。在检验过程中应注意检查和进行必要的补气。4.2管道漏气检查4.2.1管道内气压趋于稳定过程中，用喷雾器喷洒发泡液。检查方法：检查管堵对管口的密封，不得出现气泡；检查管接口及管壁漏气，发现漏气应及时用密封修补材料封堵或做相应处理。漏气部位较多时，管内压力下降较快，要及时进行补气，以便做详细检查。5评定标准5,0.1塑料排水管道闭气检验规定标准闭气时间，应符合表5一1的规定闭气检验标准表5一1管径D N（口m)管内气体压力P(P a)起点压力终点压力规定标准闭气时间t(min)，曰j只一noO Jjd占工八U一八匕l,1 1，口2一2一口Jwe3一通几1 1勺一，a一户O一64 0 05 0 06 0 02 0 0 0)1 5 0 07 0 0一80 0一9 0 01 0 0 08附录A管道闭气检验设备管道闭气检验设备见表A一1，管道密封管堵示意图见图A一1。管道闭气检验设备表序号名称规格管道密封管堵D N 2 0 0?D N 1 2 0 0 mm空气压缩机打气筒膜盒压力表普通压力表0?4 0 0 0 P a2.0级0?0.4 M P a1.5级喷雾器计时器温度传感器O?1 0 0精度：0.1表A一1数量各2个1台1个1个2个1个1块1套注：温度传感器作为温度修正，在O N ll0 0 mm及以上管径使用。1一密封胶圈；2一管堵塑料封板；3一支撑脚；4一加强筋；5一支撑脚脚座；6一密封胶圈气嘴；7一膜盒表接口；8一进气组件；9一温度传感器。图A一1管道密封管堵示意附录B管道闭气检验记录表管道闭气检验记录表表B一1工程名称：年月日序号桩号ko+0 0?ko+0 0髓画规定标准闭气时间t(mins)管内实测气体压力P(P a)起始温度T J（）终止温度T:（）修正压降值川P(P a)验果检结备注1 iO自O d4户匀6月了8注：对应于规定标准闭气时间t，管内实测气体压力尸应）15 0 0 尸ao观测：记录：1 O附录C发泡液配合比发泡液配合比参考表表C一1温度（）水（kg)T 工 F一表面活性剂（kg)M 3一防冻剂（kg)0以上1 0 00.40一51 0 04.91 7.5一5一1 01 0 05.94 2.4一1 0一1 51 0 07.17 1.41 1附录O本标准用词说明执行本标准条文时，对要求严格程度的用词作如下规定：1、表示很严格，非这样不可的用词：正面词采用“必须”；反面词采用“严禁”。2、表示严格，在正常情况均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。3、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”。天津市工程建设标准塑料排水管道工程闭气检验标准D B 2 9一15 5一2 0 0 6J1 0 6 7 9一2 0 0 6条文说明2 0 0 6 天津目次1总则 ，（1 7)2术语、符号 （1 8)3管道闭气检验 （1 9)3.1目的和检验范围 ，（1 9)3.2仪器设备 （1 9)3.3检验步骤 （1 9)4漏气检查 ，.（2 3)4.1管堵密封胶圈漏气检查 （2 3)4.2管道漏气检查 ，（2 3)5评定标准 （2 4)1总则1.0.1阐述了制定本标准的目的。管道的气密性检验是一种科学、先进的检验方法，有着诸多优点，这些已在实际应用中得到证实。本标准的制定保证了闭气检验法作为工程建设标准的科学性、延续性，用以满足工程实际之需要。1.0.2说明本标准的适用范围。本标准仅适用于无内压的塑料排水管道工程，其它介质管道、给水管道、有压管道应参照各 自相应的标准执行。1.0.3规定了本标准的适用条件。对于一定管径的单位管长，漏水量与漏气时间之比基本上是一定的，因此本标准只与管径大小有关，而与管道长度无关。闭气检验时，要求地下水位低于管外底，下雨时不宜进行闭气检验。1.0.4闭气检验标准是以现行的中国工程建设标准化协会标准埋地硬聚氯乙烯排水管道工程技术规范cE cS 1 2 2:2 0 0 1及埋地聚乙烯排水管管道工程技术规范C
