《城市道路照明设计标准 CJJ45-2015》.pdf

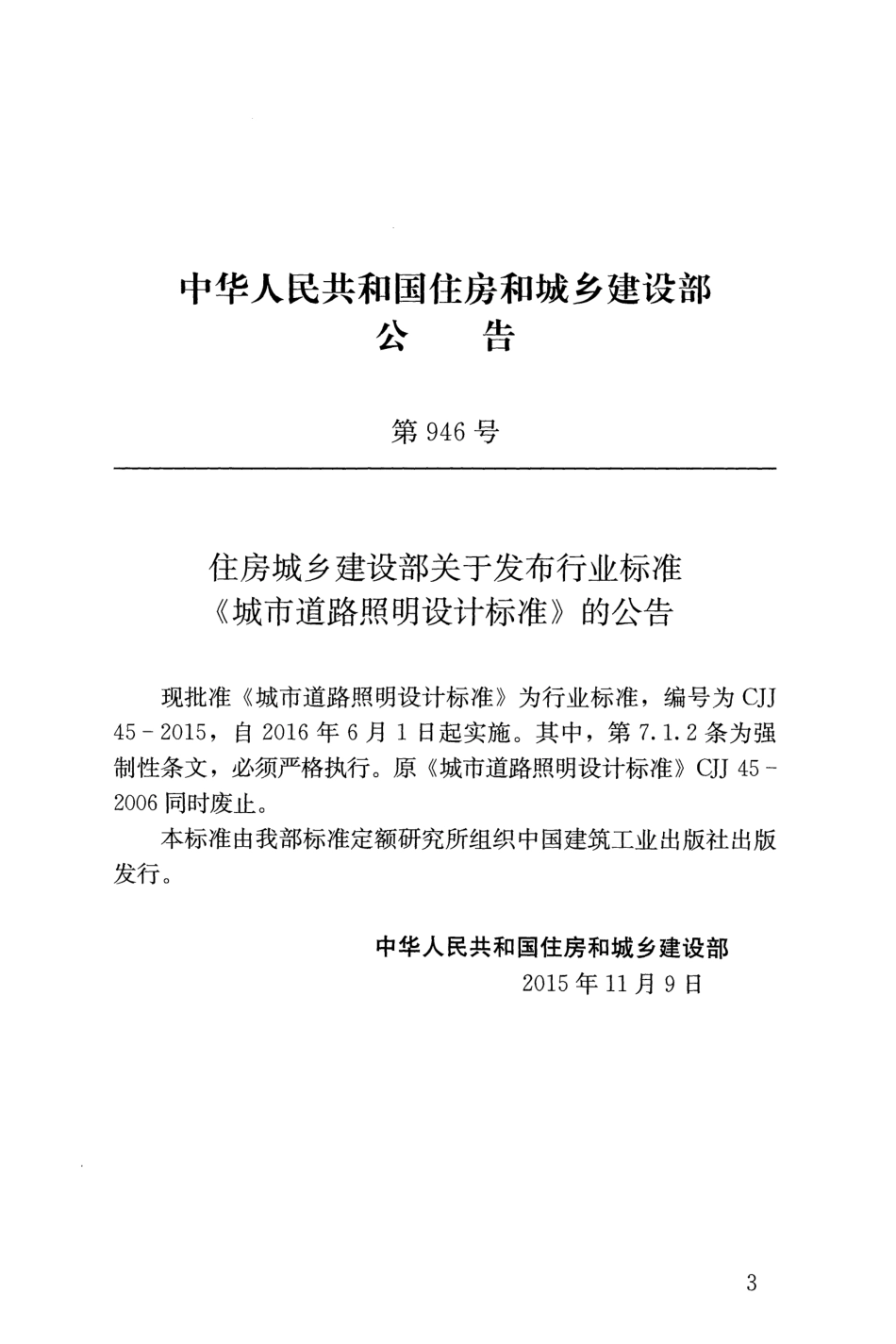

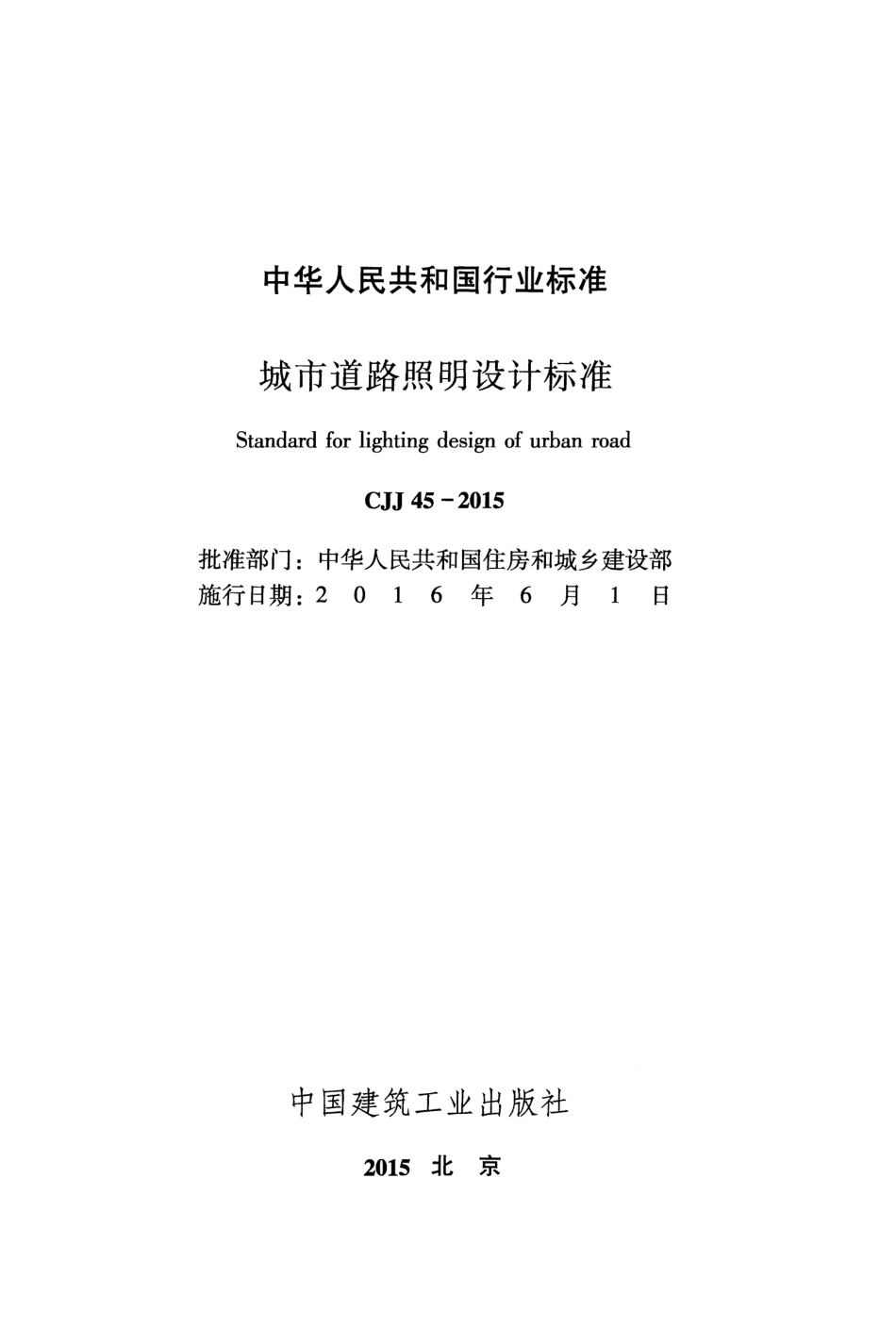

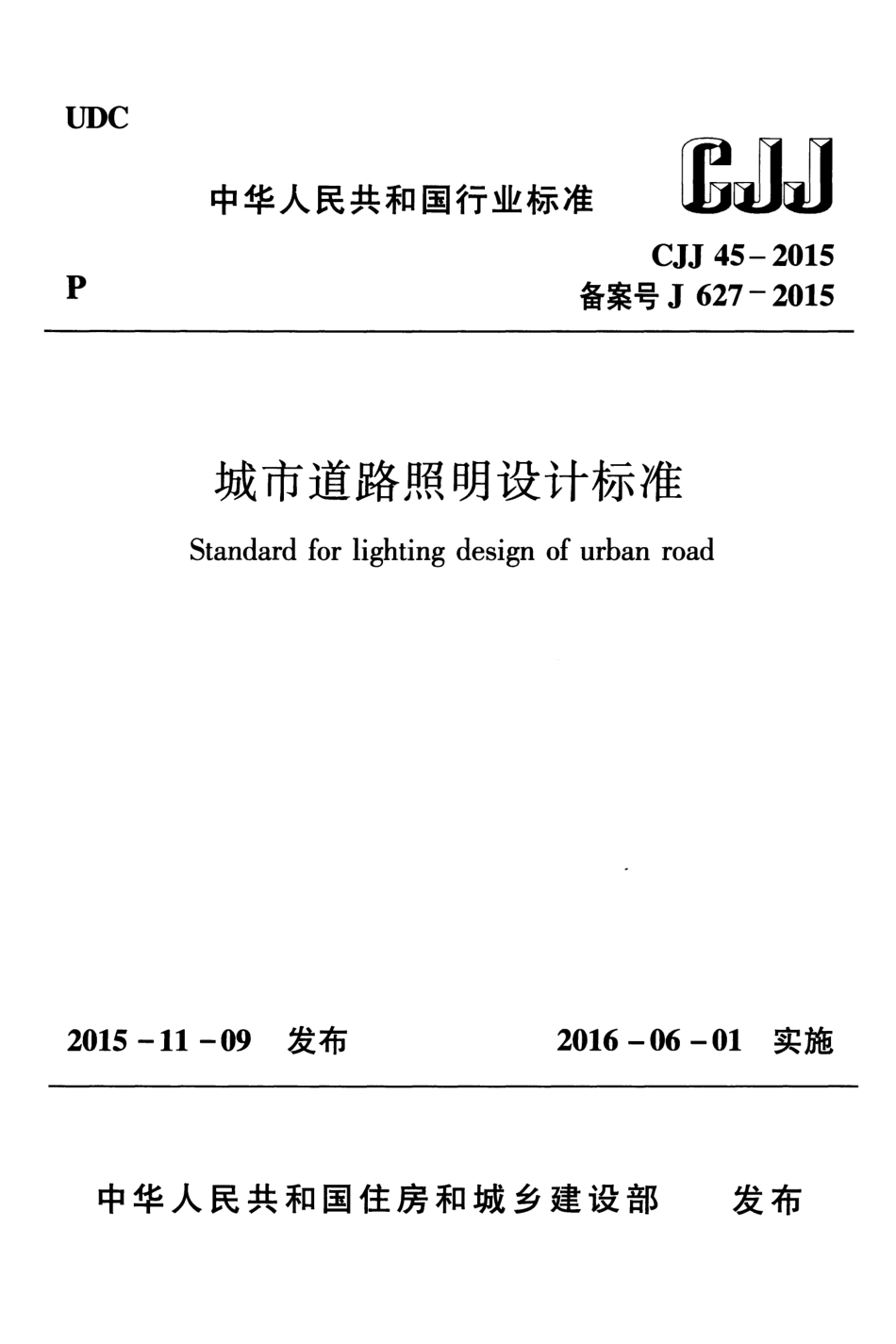

UDC p 中华人民共和国行业标准JJJJ CJJ 45-2015 备案号J627-2015 城市道路照明设计标准Standard for lighting design of urban road 2015-11-09 发布2016-06-01 实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准城市道路照明设计标准Standard for lighting design of urban road CJJ 45-2015 批准部门：中华人民共和国住房和城乡建设部施行日期：20 1 6 年6 月1 日中国建筑工业出版社2015北京中华人民共和国住房和城乡建设部公告第946号住房城乡建设部关于发布行业标准城市道路照明设计标准的公告现批准城市道路照明设计标准为行业标准，编号为CJJ45 20日，自2016年6月1日起实施。其中，第7.1.2条为强制性条文，必须严格执行。原城市道路照明设计标准CJJ45-2006同时废止。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2015年11月9日3 前根据住房和城乡建设部关于印发（2013年工程建设标准规范制订、修订计划的通知（建标20136号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是：1总则；2术语和符号；3照明标准；4光源、灯具及其附属装置选择；5照明方式和设计要求；6照明供电和控制；7节能标准和措施。本标准修订的主要技术内容是：增加了部分术语和符号章节；适当调整了次干路和人行道路照明标准值；调整了部分节能标准和措施；增加了光源和灯具选择规定；调整了与道路相关场所照明要求中的部分内容等。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议请寄送中国建筑科学研究院建筑环境和节能研究院（地址：北京市朝阳区北三环东路30号，邮编：100013）。4 本标准主编单位：中国建筑科学研究院安徽鲁班建设投资集团有限公司本标准参编单位：北京市城市照明管理中心成都市城市照明管理处深圳市灯光环境管理中d心上海市路灯管理中心飞利浦（中国）投资有限公司通用电气照明有限公司东莞勤上光电股份有限公司广州奥迪通用照明有限公司山西光宇半导体照明股份有限公司江苏天撞之光光电科技有限公司东莞市鑫诠光电技术有限公司广州中龙交通科技有限公司江苏宏力光电科技有限公司深圳市洲明科技股份有限公司本标准主要起草人员：李铁楠赵建平王鑫杰孙卫平吴春海于景浑秦名胜姚梦明王书晓李援汤传余李牧李旭亮关旭东许敏章道波玉乾庞云吕国峰李江海丛福祥本标准主要审查人员：李国宾周太明和坤玲王晓华李景色张华王小明陈春光汪猛贾竟那树奎5 目次1 总则2 术语和符号.2 2.1 术语.2 2.2符号.6 3 照明标准.8 3.1 道路照明分类.8 3.2 道路照明评价指标.8 3.3 机动车道照明标准值.8 3.4 交会区照明标准值.9 3.5 人行及非机动车道照明标准值.10 4 光源、灯具及其附属装置选择.124.1 光源选择.12 4.2 灯具及其附属装置选择.12 5 照明方式和设计要求.15 5.1 照明方式及选择.15 5.2 道路特殊区段及与道路相关场所照明设计要求.17 5.3 道路两侧设置非功能性照明时的设计要求.24 6 照明供电和控制.25 6.1 照明供电.25 6.2 照明控制.26 7 节能标准和措施.28 7.1 节能标准.28 7.2 节能措施.29 附录A路面亮度系数和简化亮度系数表.30 6 本标准用词说明.35 引用标准名录.36 附：条文说明7 Contents 1 General Provisions .1 2 Terms and Symbols.2 2.1 Te口丑S 2 2.2 S严丑bols6 3 L1ghtmg Standard .8 3.1 Road Lighting Classification8 3.2 Quality Criteria of Road Lighting 8 3.3 Lighting Standard for Motor Traffic Road 8 3.4 Lighting Standard for Conflict Area9 3.5 Lighting Standard for Pedestrian and Bicycle Road 10 4 Selection of Light Source,Lighting Fixture and I ts Accessories.12 4.1 Selection of Light Source 12 4.2 Selection of Lighting Fixture and Its Accessories12 5 Lighting Styles and Lighting Design Requirements 15 5.1 Lighting Styles and Selection 15 5.2 Lighting Design Requirement of Road and Some Areas Related 17 5.3 Requirements of non function Lighting Surrounding Road 24 6 Lighting Power Supply and Lighting Control .25 6.1 Lighting Power Supply 25 6.2 Lighting Control26 7 Standard and岛1easuresfor Energy Conservation 28 7.1 Standard for Energy Conservation28 7.2孔1easuresof Energy Conservation 29 8 Appendix A Pavement Luminance Coefficient and Reduced Luminance Coefficient Tables.30 Explanation of Wording in This Standard 35 List of Quoted Standards .36 Addition:Explanation of Provisions.37 9 1总则1.0.1 为确保城市道路照明给各种车辆的驾驶人员以及行人创造良好的视觉环境，达到保障交通安全、提高交通运输效率、方便人民生活、满足治安防范需求和美化城市环境的目的，制定本标准。1.o.2本标准适用于新建、扩建和改建的城市道路及与道路相关场所的照明设计。1.o.3道路照明的设计应按安全可靠、技术先进、经济合理、节能环保、维修方便的原则进行。1.o.4 道路照明设计除应符合本标准外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1交会区conflict areas 道路的出人口、交叉口、人行横道等区域。在这种区域，机动车之间、机动车和非机动车或行人之间、车辆与固定物体之间的碰撞有增加的可能。2.1.2 道路建筑限界boundary line of road construction 道路上净高线和道路两侧侧向净宽边线组成的空间界线。2.1.3 常规照明conventional road lighting 灯具安装在高度通常为15m以下的灯杆上，按一定间距有规律地连续设置在道路的侧、两侧或中间分隔带上进行照明的一种方式。采用这种照明方式时，灯具的纵轴垂直于路轴，灯具发出的大部分光射向道路的纵轴方向。2.1.4 高杆照明high mast lighting 一组灯具安装在高度大于或等于ZOm的灯杆上进行大面积照明的种照明方式。2.1.5 半高杆照明semi一highmast lightin 一组灯具安装在高度为15mZOm的灯杆上进行照明的一种照明方式，可按常规照明方式或高杆照明方式配置灯具。通常用于道路交会区等场所的照明。2.1.6 护栏照明parapet lighting 灯具安装在比较低矮（高度一般为lm左右）的栏杆或防撞墙中，用于照明路面或起导向作用的照明方式。2.1.7 截光型灯具cut-off luminaire 灯具的最大光强方向与灯具向下垂直轴夹角在0。65之间，90角和80。角方向上的光强最大允许值分别为lOcd/lOOOlm和2 30cd/1000lm的灯具，且不管光源光通量的大小，其在90。角方向上的光强最大值不超过lOOOcd。2.1.8 半截光型灯具semi cut off luminaire 灯具的最大光强方向与灯具向下垂直轴夹角在0075。之间，90。角和80。角方向上的光强最大允许值分别为50cd/l000lm和lOOcd/lOOOlm的灯具，且不管光源光通量的大小，其在90。角方向上的光强最大值不超过lOOOcd。2.1.9 非截光型灯具non-cut off luminaire 灯具的最大光强方向不受限制，90。角方向上的光强最大值不超过lOOOcd的灯具。2.1.10 泛光灯floodlight 光束扩散角（光强为峰值光强的1/10的两个方向之间的夹角）大于100、作泛光照明用的灯具，通常可转动并将照射方向指向任意方向。2.1.11 灯具效率luminaire efficiency 在相同的使用条件下，灯具发出的总光通量与灯具内所有光源发出的总光通量之比，也称灯具光输出比。2.1.12灯具效能luminous efficacy of luminaire 在规定的使用条件下，灯具发出的总光通量与其所输入的功率之比。单位为流明每瓦特（lm/W）。2.1.13 维护系数maintenance factor 照明装置使用一定时期之后，在规定表面上的平均照度或平均亮度与该装置在相同条件下新安装时在同一表面上的平均照度或平均亮度之比。2.1.14 光源光通量维持率maintenance factor of lamp lumi nous flux 光源、在其寿命期内给定时间点的光通量与初始光通量之比。2.1.15色品chroma ti city 用国际照明委员会CCIE）标准色度系统所表示的颜色性质，由色品坐标定义的色刺激性质。3 2.1.16 色品坐标chromaticity coordinates 每个三剌激值与其总和之比。在X、Y、Z色度系统中，由三剌激值计算出色品坐标x,y、z。2.1.17 色品容差chromaticity tolerance 表征一批光源中各光源与光源额定色品或平均色品的偏离，用颜色匹配标准偏差CSDCM）表示。2.1.18 灯具的安装高度luminaire mounting height 灯具的光中心至路面的垂直距离。2.1.19 灯具的安装间距luminaire mounting spacing 沿道路的中心线测得的相邻两个灯具之间的距离。2.1.20 悬挑长度overhang 灯具的光中心至邻近一侧缘石的水平距离，即灯具伸出或缩进缘石的水平距离。2.1.21 灯臂长度bracket projection 从灯杆的垂直中心线至灯臂插入灯具那一点之间的水平距离。2.1.22 路面有效宽度effective road width 用于道路照明设计的路面理论宽度，它与道路的实际宽度、灯具的悬挑长度和灯具的布置方式等有关。当灯具采用单侧布置方式时，道路有效宽度为实际路宽减去一个悬挑长度。当灯具采用双侧（包括交错和相对）布置方式时，道路有效宽度为实际路宽减去二个悬挑长度。当灯具在双幅路中间分隔带上采用中心对称布置方式时，道路有效宽度为道路实际宽度。2.1.23诱导性guidance沿道路恰当安装灯杆和灯具，能为驾驶员提供前方道路的走向、线型、坡度等视觉信息，是道路照明设施的一项评价指标。2.1.24 路面平均亮度
