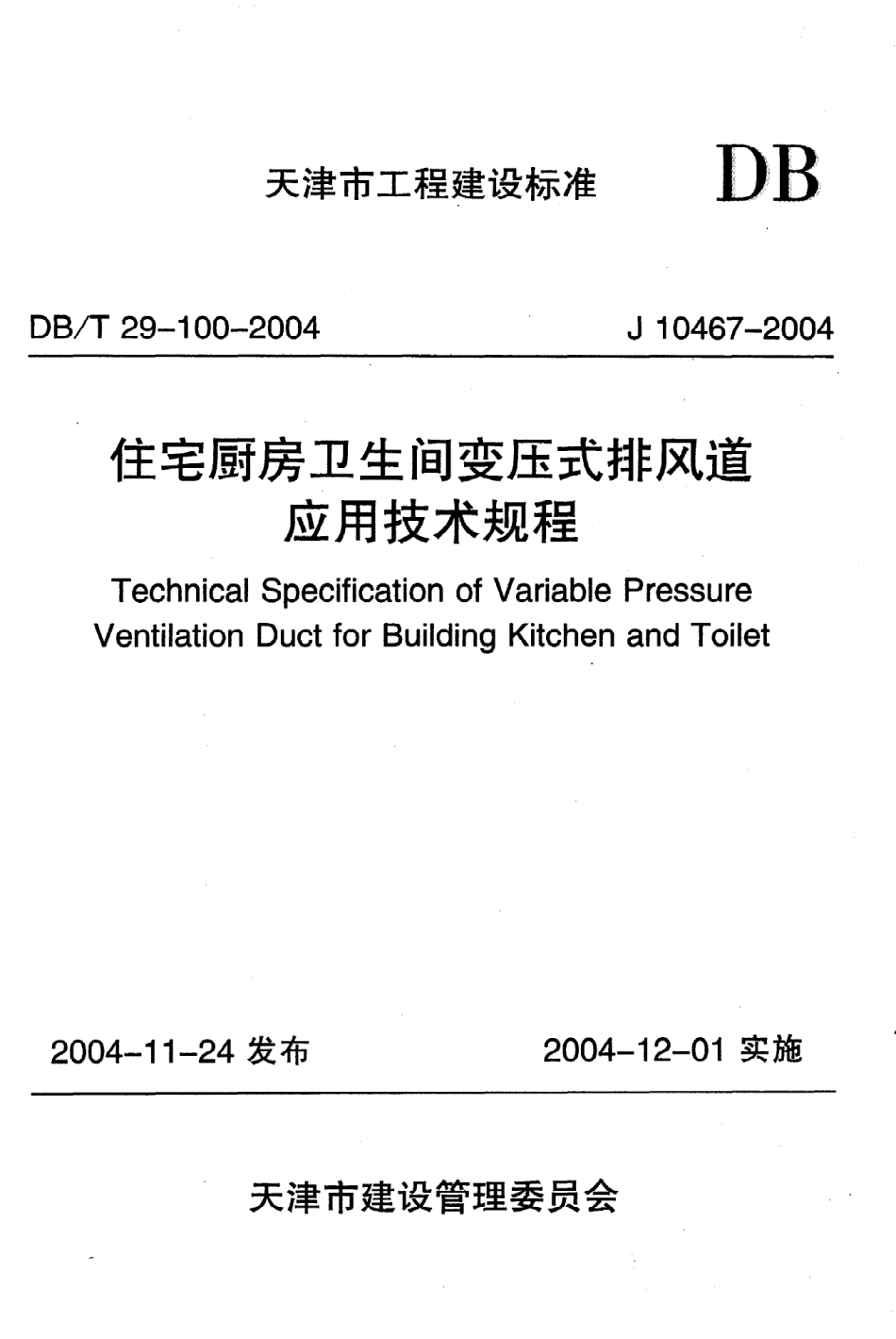

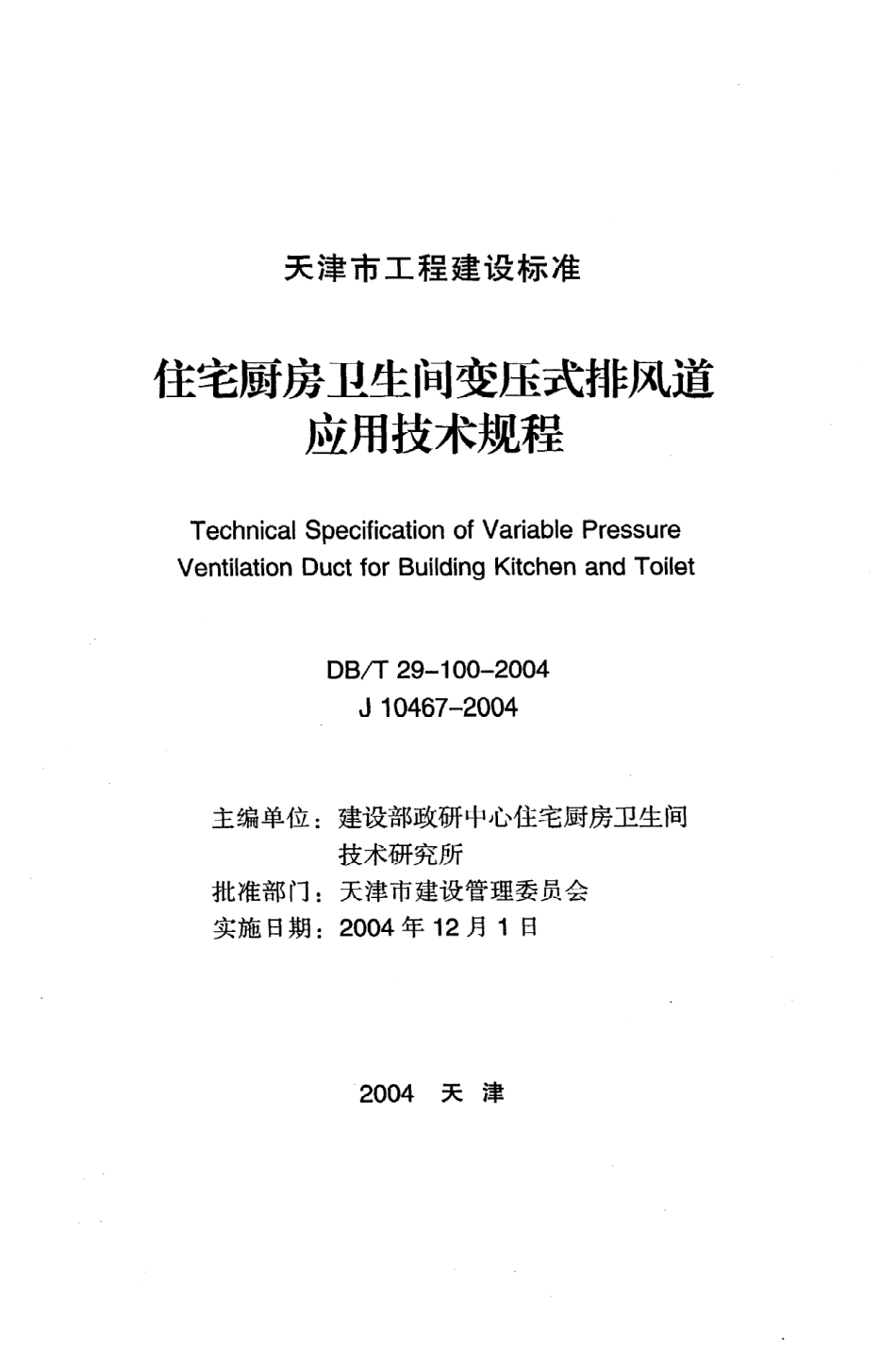

天津市工程建设标准D BD B】T2 9一1 0 0一2 0 0 4J1 0 4 6 7一2 0 0 4住宅厨房卫生间变压式排风道应用技术规程T echnicalS pecificationof V ariableP reS S ureV entilationD uctforB uildingK itchenand T oilet2 0 0 4一1 1一2 4发布2 0 0 4一1 2一0 1实施天津市建设管理委员会天津市工程建设标准住宅厨房卫生间变压式排风道应用技术规程T echnicalS pecificationofV ariableP ressureV entilationD uC tforB uildingK itchenand T oiletD B F T2 9一10 0一2 0 0 4J1 0 4 6 7一2 0 0 4主编单位：批 准部门：实施 日期：建设部政研中心住宅厨房卫生间技术研究所天津市建设管理委员会2 0 0 4年1 2月1日2 0 0 4 天津天津市建设管理委员会文件建科教2 0 0 4131 2号滕绍华签发关于颁布 住宅厨房卫生间变压式排风道应用技术标准的通知各有关单位：为 了在住宅厨房和卫生 间排风道工程中合理 应用变压式排风道技术，做到技术先进、经济合理、安全实用，建设部政策研究中心住宅厨房卫生 间技术研究所等单位，共同编制完成了住宅厨房卫生间变压式排风道应用技术规程。经我委组织专家审定委员会审定，现批准 住宅厨房卫生间变压式排风道应用技术规程（D B F T 2 9一10 0一2 0 0 4）为我市地方工程建设标准。自2 0 0 4年1 2月1 日起在我市施行。各相关单位要认真执行本规程，施行过程中如有不 明之处及修改意见请及时反馈给建设部政策研究中心住宅厨房卫生间技术研究所和天津市建筑设计 院。本规程由建设部政策研究中心住宅厨房卫生间技术研究所和天津市建筑设计院负责解释。本标准由天津市建设管理委员会负责管理。特此通 知二0 0四年十一月二十四 日主题词：城乡建设技术天津市建设管理 委 员会办公 室规程通知二0 0四年十一月二十四 日印发.J J 盆?.月 lJ舀根据天津市建设管理委员会建科教【2 0 0 482 5号“关于下达2 0 0 4年天津市工程建设标准编制计划的通知”的要求，制定本规程。本规程是在总结天津市典型工程的实践经验，并参考外省市的有关技术资料的基础上编制而成。住宅厨房卫生间变压式排风道为国家专利技术，专利号为Z L O 12 6 7 5 7 7.6，该排风道壁薄、强度高、尺寸小、有效截面积大、内壁光滑、安装方便。本规程内容包括总则、术语、设计、施工和验收等五部分。本规程 由建设部政策研究中心住宅厨房卫生间技术研究所天津市建筑设计院负责解释。在本规程的执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改和补充之处，请将意见和建议函寄建设部政策研究中心住宅厨房卫生间技术研究所（北京百万庄建设部院内机关幼儿园后三楼1 0 0 0 3 7）。主 编 单 位：建设部政策研究中心住宅厨房卫生间技术研究所中国房地产及住宅研究会住宅设施委员会。参 编 单 位：天津市建筑设计院天津沽上管道制造有限公司主要起草人：林润泉谭万强周晓刚李宝瑜左树森目录1总则 （1)2术语 （2)3设计 （3)3.1变压式排风道 （3)3.2设计 （6)4施工 （1 0)4.1一般规定 （1 0)4.2备料 （1 1)4.3施工安装 （1 1)5验收 （1 5)5.1一般规定 （巧）5.2竣工验收 .（1 5)本规程用词说明 （1 6)条文说明 （1 7)1总则1.0.1为了在天津市住宅厨房或卫生间排风道工程的设计、施工及验收中正确应用变压式排风道技术，做到技术先进、经济合理、安全实用，特制定本规程。1.0.2本规程适用于住宅楼的厨房或卫生间机械排油烟、排气用变压式排风道工程的设计、施工及验收。1.0.3变压式排风道制品的试验和检验应符合玻璃纤维增强水泥通风管道J C85 4一1 9 9 9的要求。1.0.4住宅厨房或卫生间变压式排风道工程的设计、施工及验收，除应符合本规程外，尚应符合国家及天津市现行有关标准和规范。2术语2.0.1变压式排风道variablepressureventilationdu。t根据能量守衡和伯努利方程的原理设计的排除厨房或卫生间废气的排风通道。2.0.2导流式止回排气阀channelizationcheckventilationvalves阀片开启方向与排气流动方向一致的单向阀。2.0.3导向管inductionpipe安装于排风道内部，使通过排风道进风口进入的气流按既定流动方向，向上排放的部件。2.0.4变压板transformerboard安装于排风道内部，与导向管相对，使通过的气流在局部位置提高流速的部件。2.0.5风帽blastcap安装于排风道出屋顶处，为防止雨雪等飘入排风道内，协助排风道排除废气的装置。2.0.6聚合物砂浆 polymarmortar由水泥、细沙、建筑胶和水按一定比例充分拌合混匀而成的粘稠浆体。3设计3.1变压式排风道3.1.1变压式排风道制品为厂家预制，其中管体、导向管、变压板等应采用不燃烧材料制作，排风道管体耐火极限应不低于lh，导流式止回排气阀应采用难燃材料制作。3.1.2变压式排风道结构由气体排放管道和设置在其内壁处的排气导向管、气流变压装置变压板、导流式止回排气阀共同组成。变压板两侧中的至少一侧与相应一侧的气体排放管道的内壁宜有适当间隙，间隙大小为3一6 0 llun。3.1.3导向管的排气口所处位置宜与变压板正面板顶部所处的位置平齐（图3.1.3一a)，也可高于变压板正面板顶部所处的位置图3.1变压板I b)导 向管和变压板位置示意进风口4变压板正面板顶部5排气口3.1.4导向管由正面管壁、底壁和两个侧面板构成（图3.1.4）。图3.1.4导向管1底壁2侧面板3正面管壁3.1.5变压板 由正面板、上部导流板和下部导流板构成（图3.1.5）。】入图3.1.5变压板1正面板2下部导流板3上部导流板3.1.6排风道进风口处必须安装导流式止回排气阀。阀门分为厨房用导流式止回排气阀（图3.1.6一a）和卫生间用导流式止回排气阀两种（图3.1.6一b)，阀片开启方向应与气体流动方向一致，向上开启，使用过程中应定期清洗。3.1.7变压式 排风道 进 风口宜 设 在 管 道正面 位 置（图3.1.7一a)，也可设在管道侧面位置（只限表3.2.2中的编号为2、4、6、8等四种型号）（图3.1.7一b）。(a)图31阀片I b)1.6导流式止回排气阀2接口3阀体4集油盒习,.序声二ta b)图3.1.7导向管和变压板的位置关系1管壁2导向管3变压板4进风口3.1.8排风道制品应采用强度不低于M 2 0的水泥砂浆制作，用玻璃纤维网格布加强，网格布应符合 耐碱玻璃纤维网格布 J C/T84 1一19 9 9的要求。3.1.9排风道正面应标有气流方向、适用楼层、生产厂家、生产 日期等标志。3.2设计3.2.1排风道的布置，应根据住宅建筑的使用要求和建筑平面布置确定，并应符合厨房炊事操作流程和卫生间的使用要求，可按下列方式布置：1排风道 设于 厨房卫生 间 内，靠近 内墙侧 的位 置（图3.2.1一a）。2排风道设于厨房卫生间侧墙的位置（图3.2.1一b）。3排风道设于厨房卫生间内，靠近外墙 内侧 的位置（图3.2.1一c）。4当用 于旧楼 改造 时，排风道 宜 附设在 建筑 外墙（图3.2.1一d）。5当厨房和卫生间相邻接时，可将厨房排风道和卫生间排风道设于厨房内或卫生间内（图3.2.1一e）。6排风道也可设于储藏室内（图3.2.1一f）。厨一叫2旧厨温侧-(a）b!布丁附淤，厨房 或卫生间）储斑宜图3,2.1排风道布置示意l变压式排风道2建筑外墙3建筑内墙3.2.2变压式排风道的设计应符合下列规定：1排风道的截面尺寸、楼板预留孔洞尺寸、壁厚、自重、适用楼层应按表3.2.2确定。表3.2.2排风道适用楼层与截面尺寸对照用途序号型号截面尺寸(nun)预留孔洞尺寸(nun)壁厚(nun)重加自喃适用建筑总楼层厨房1P C 63 2 0X2 4 03 7 0X2 9 01 02 11一6层2P C1 23 4 0 只3 0 03 9 0X3 5 0l22 97一1 2层3P C 1 84 3 0 火3 0 04 80X3 5 01 23 41 3一1 8层4P C 2 44 6 0X4 0 05 1 0 X 4 5 01 54 51 9一2 4层5P C 3 06 0 0X4 0 07 0 0X5 0 01 55 42 5一3 0层6P C 3 56 0 0X5 0 07 0 0X6 0 01 56 13 1一3 5层卫生间7P W 1 23 2 0X2 4 03 7 0X2 9 01 02 11一1 2层8P W 2 43 4 0X3 0 03 9 0X3 5 01 22 91 3一2 4层9P W 3 54 3 0X3 0 04 80火3 5 01 23 42 5一3 5层连卫间毗双生1 0P W W 1 2 4 5 0X2 4 05 0 0火2 9 01 O2 6卜 1 2层1 1P W W 2 45 0 0X3 0 05 5 0X3 5 01 53 l1 3一2 4层1 2P W W 3 56 0 0火3 0 07 0 0火4 0 01 53 72 5一3 5层2排风道宜按层高分节制作，长度为层高。3排风道进风口宜为方孔。厨房排风道进风口大小为1 6 0 I nlnx1 6 O mln，卫生间排风道进风口大小为1 1 0 llllnx1 1 0 llun。进风口中自线距管道端面尺寸为3 80 1 1 1 1 1 1，当住宅厨房、卫生间有吊顶要求时，可根据吊顶位置，对进 风口另行设计。3.2.3排风道应竖直向上布置，不得中途转弯或水平布置。3.2.4严禁厨房和卫生间共用同一排风系统。套内卫生间可共用同一个排风系统。3.2.5严禁任何管线横向或竖向穿越排风道。3.2.6排风道应伸出屋面，伸出屋面高度应根据屋面形式、排出口周围遮挡物的高度、距离及积雪等确定。伸出高度应有利于烟气扩散且不应小于6 0 0 I nm。坡屋面伸出高度应符合下列规定：74施工4.1一般规定4.1.1变压式排风道安装工程的施工前应具备下列条件：1经规定程序审批的设计图集及其它技术文件齐全；2有经批准的施工方案或施工组织设计，并进行技术交底；3材料、施工队伍、机具等已准备就绪，能保证 正常施工并符合质量要求；4施工现场有材料码放场地，能满足施工需要。4.1.2在住宅建筑的施工过程中，应预留排风道上下穿越的预留孔洞，预留孔洞尺寸见表3.2.2。4.1.3排风道应在住宅楼主体结构完工、楼板预留孔洞拆模之后，在隔墙板安装、铺装楼地面、粉刷墙面及顶棚施工之前由下向上逐层安装。4.1.4导流式止回排气阀在排风道主体施工完毕后装入，阀门与排风道进风口连接部位应用密封胶条严格密封。4.1.5排风道外壁贴瓷砖墙面时，应在排风道外壁增加一道钢丝网（丝径0.S llun，孔径1 0I lnnxI O I nln一1 5I lunX1 5 I nln)，钢丝 网应搭接过排风道与墙面的交接处巧 O llun并固定，刮素水泥浆Z lnln之后用1:3水泥砂浆打底，再按贴瓷砖的施工要求粘贴瓷砖。4.1.6伸出屋面的排风道端面应用孔径为巧I lllnx1 5 mln的钢丝网遮盖。钢丝网应符合一般用途镀锌低碳钢丝编织网方孔网（镀锌低碳钢丝布）Q B/T1 9 2 5.1一1 9 9 3的要求。4.1.7施工过程中，当环境温度低于O 时，应考虑使用外加剂。4.2备料4.2.1排风道、风帽、导流式止回排气阀应有产品合格证，并标有规格、生产厂家名称和执行的标准号。导流式止回排气阀包装上应标有批号、数量、生产 日期和检验代号。4.2.2建筑胶应标有生产厂家名称、生产日期和有效期，并应有出厂合格证和说明书。4.2.3排
