《塑料排水检查井应用技术规程+CJJT209-2013》.pdf

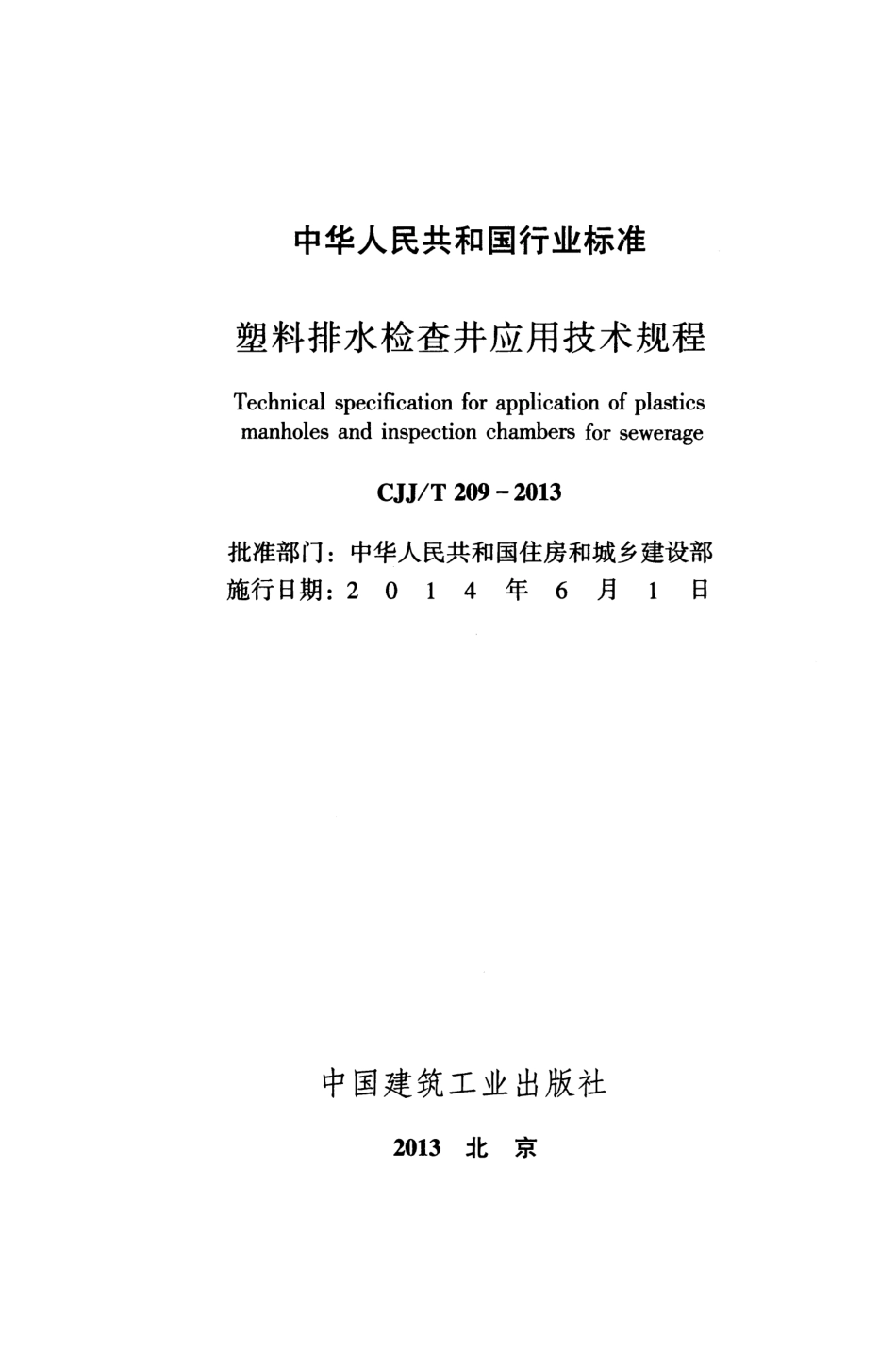

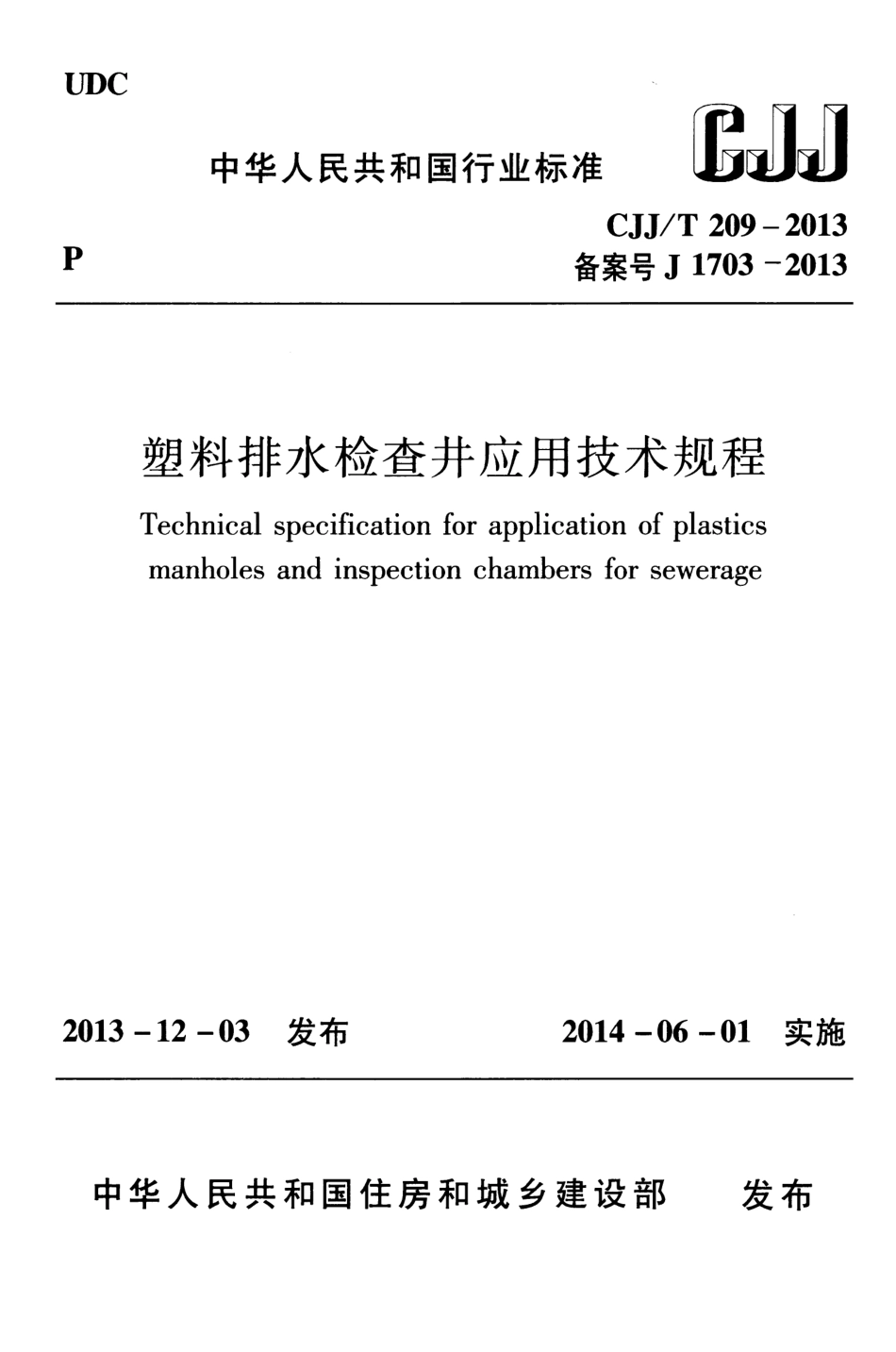

UDC P 中华人民共和国行业标准JJJJ CJJ/T 209-2013 备案号J1703-2013 塑料排水检查井应用技术规程Technical specification for application of plastics manholes and inspection chambers for sewerage 2013-12-03 发布2014-06-01 实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准塑料排水检查井应用技术规程Technical specification for application of plastics manholes and inspection chambers for sewerage CJJ/T 209-2013 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 4 年6 月1 日中国建筑工业出版社2013北京中华人民共和国住房和城乡建设部公告第231号住房城乡建设部关于发布行业标准塑料排水检查井应用技术规程的公告现批准塑料排水检查井应用技术规程为行业标准，编号为CJJ/T209-2013，自2014年6月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2013年12月3日3 前根据住房和城乡建设部关于印发(2011年工程建设标准规范制订、修订计划的通知)(建标2011J17号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国内标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容:1.总则;2.术语和符号;3.材料要求;4.系统设计;5.结构设计;6.施工与安装;7.质量检验与验收;8.维护保养。本规程由住房和城乡建设部负责管理，由昆明普尔顿环保科技股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送昆明普尔顿环保科技股份有限公司(地址:云南省昆明市高新区科华路1号山崩大厦，邮编650106)。4 本规程主编单位:昆明普尔顿环保科技股份有限公司云南巨和建设集团有限公司本规程参编单位:北京市市政工程设计研究总院北京市建设工程物资协会建筑管道分会国家化学建筑材料测试中心上海市政交通设计研究院有限公司云南省设计院云南省城乡规划设计研究院昆明市政工程设计科学研究院有限公司常州市河马塑胶有限公司成都美沃实机电科技有限公司福建亚通新材料科技股份有限公司合肥瑞瑶环保建材科技有限公司四川天鑫塑胶管业有限公司四川亚塑新材料有限公司斯江天井塑业有限公司本规程主要起草人员:周昕昌胡云良吴道敏陈重童薇肖峻魏若奇王真杰杨伟穆卫陆泳周恒兴代星叶后富朱隶唐祥红陈鹊张应中本规程主要审查人员:刘雨生高立新苏耀军安关峰黄显奎郑克白张玉川邹积军罗万申王春顺5 目次1 总则.2 术语和符号.2 2.1 术语.2 2.2 符号.3 3 材料要求63.1 一般规定.6 3.2 性能要求.8 4 系统设计.13 4.1 一般规定.13 4.2 检查井设计选用.13 4.3 承压圈及褥垫层.15 4.4 检查井与管道连接.165 结构设计175.1 一般规定.17 5.2 永久作用标准值.18 5.3 可变作用标准值、准永久值系数.20 5.4 抗浮计算.21 5.5 抗拔计算.22 5.6 强度计算.22 5.7 压曲稳定计算.24 5.8 基础设计.25 5.9 回填设计.26 6 施工与安装.27 6.1 一般规定.27 6.2 运输与贮存.28 6 6.3 井坑开挖.28 6.4 地基与基础施工.296.5 井底座安装.29 6.6 井筒及收口锥体安装.30 6.7 连接管件与配件安装.31 6.8 回填.32 6.9 挡圈及承压圈安装.32 6.10 井盖安装.33 7 质量检验与验收.34 7.1 一般规定.34 7.2 施工质量检验.36 7.3 功能性检验.48 7.4 竣工验收.48 8 维护保养.50 附录A塑料检查井安装施工检验、交接检验记录.51 本规程用词说明.54 引用标准名录.55 附:条文说明.57 7 Contents 1 General Provisions.1 2 Terms and Symbols 2 2.1 Te口丑s.2 2.2 Symbols.3 3 Materials and Requirements 6 3.1 General Requirement 6 3.2 Perform且nceRequirement.8 4 System Design.13 4.1 General Requirement 13 4.2 Manhole or Inspection Chamber.13 4.3 Bearing Cap and Cushion 15 4.4 Well and Pipeline Connection.16 5 Structural Design.17 5.1 General Requirement17 5.2 Characteristic Values of Permanent Actions18 5.3 Characteristic Values of Variable Actions、PermanentValue Coefficient20 5.4 Calculation of Antifloatation.21 5.5 Calculation of Antifrostheave 22 5.6 Strength Calculation22 5.7 Calculation of Buckling 24 5.8 Calculation of Defo口丑且tion 25 5.9 Backfill Design.26 6 Construction and Installation .27 6.1 General Requirement.27 8 6.2 T ransport and Storage 28 6.3 Excavation28 6.4 Foundation and Foundation Construction29 6.5 Base Installation29 6.6 Riser Shaft and Cone Installation 30 6.7 Connections and Fittings Installation 31 6.8 Backfill32 6.9 Antiextrusion Ring and Bearing Cap Installation32 6.10 Cover Installation.33 7 Quality Inspection and Acceptance .34 7.1 General Requirement 34 7.2 Construction Quality Inspection36 7.3 Functionality Inspection 48 7.4 Completion Acceptance 48 8 Maintenance.50 Appendix A Record Table of Inspection and Acceptance.51 Explanation of Wording in This Specification.54 List of Quoted Standards.55 Addition:Explanation of Provisions 57 9 1总则1.0.1 为在城镇排水工程中，正确使用塑料排水检查井，做到技术先进、安全适用，确保质量，制定本规程。1.O.2 本规程适用于新建、扩建和改建的埋地排水系统中井径不大于lOOOmm、埋深不大于6m、排水水温不大于400C的塑料排水检查井的设计、施工、验收及维护保养。1.O.3 塑料排水检查井的设计、施工、验收及维护保养除应执行本规程外，尚应符合国家现行有关标准的规定。l 2 术语和符号2.1术语2.1.1 塑料排水检查井plastics manhole and inspection cham-ber for sewerage 以高分子聚合物为主要基材制成的用于埋地排水管道的连接、清通、检查的井状构筑物。通常采用组合结构，由井底座、井筒、井盖等组成，简称检查井。2.1.2 井底座base 检查井底部连接排水管和井筒的部件。2.1.3 井筒riser shaft 连接检查井井底座或收口锥体，并通向地面的筒状部件。2.1.4井径base diameter 检查井井底座的直径。2.1.5 收口锥体cone 检查井结构中用以缩小井径的锥形过搜连接部件。2.1.6 分离式检查井separative manhole or inspection chamber 地面荷载不直接作用于井筒上的检查井。一般检查井的井盖下设置承压圈及褥垫层，并且井筒与承压圈之间保持一定的间隙，以避免井筒直接承受地面荷载作用。2.1.7 非分离式检查井unseparative manhole or ins阳ionch皿曲地面荷载可能直接作用于井筒上的检查井。一般检查井的井盖下不设承压圈及褥垫层，该检查井主要用于绿化带下面。2.1.8 连接管件connection 辅助检查井与排水管道连接的配件总称，包括过渡连接管件、井筒活接头、汇流接头、变径接头等检查井连接配件。2.1.9 过渡连接管件connection pipe fitting 2 一端与井底座承插口相连，另一端与排水管相接的过渡连接件。2.1.10 井筒活接头additive connection 井筒现场开孔时，用于接入排水支管的连接部件。2.1.11 汇流接头confl uence connection 将来自同一平面同一方向的23根排水支管汇合于一体的部件。2.1.12 变径接头change-diametral joint 检查井井底座的预制接口直径大于排水管直径时，用以连接二者的变径连接件。2.1.13 承压圈bearing cap 支撑井盖座，并将道路路面的动荷载均匀地传递到井筒周围土壤的预制钢筋混凝土板或现场浇筑的钢筋混凝土垫层。通常用于分离式检查井。2.1.14 褥垫层cushion 用于支撑承压圈的垫层。2.2符号2.2.1 材料性能Ea-一一井筒材料的长期轴向受压弹性模量;Ead 井底座材料的长期轴向受压弹性模量;Ed 井侧土的综合变形模量;En 井侧的原状土变形模量;Et-一一井筒材料的长期环向受压弹性模量;f一一检查井结构的抗压强度或抗拉强度设计值;It一一一井筒水平截条竖向横截面对竖向形心轴的d惯性矩;SN 井筒的长期环刚度;W 井筒lmm长度轴向截面绕纵向轴的最小抗弯模量;比井筒材料的长期轴向受压的泊松比。2.2.2 作用及作用效应3 Fbk一一冻土胀拔力标准值;F川一二检查井抗拔力标准值;Fd 回填土下曳力设计值;Fd,k 下曳力标准值;Fep _侧向主动土压力设计值;Fepk1一一作用于检查井井筒顶部的侧向土压力标准值;Fepk2一一作用于检查井井筒底部的侧向土压力标准值;F叩.k3一-一作用于检查井地下水位线处的侧向土压力标准值;Fepk4一一冰冻线界面处作用于井筒的水平土压力标准值;F叩.k5一-一冰冻线界面之下作用于井筒底部水平土压力标准值;FL 可变作用设计值;FL,k 可变作用标准值;Fr._径向压力设计值;Fsv一一结构自重和土的竖向压力设计值;F叫-收口锥体上竖向土压力标准值;Fw一一地下水压力设计值;凡.k一一地下水对检查井的浮托力标准值;FkI川一-检查井抗浮力标准值;、G一一检查井自重标准值、设计值;Me 回填土不均匀导致的附加弯矩设计值;Nacrk一-轴向的临界压力标准值;Nt一二径向压力在截面内产生的环向压力设计值;N山一-检查井井筒每延米环向压力标准值;N肌k一一检查井井筒每延米的环向临界压力标准值;4 Tak一一无地下水时检查井井简单位面积上的平均下曳力标准值;Tbk 地下水位之下检查井简单位面积上的平均下曳力标准值;Tck 冻土线以
