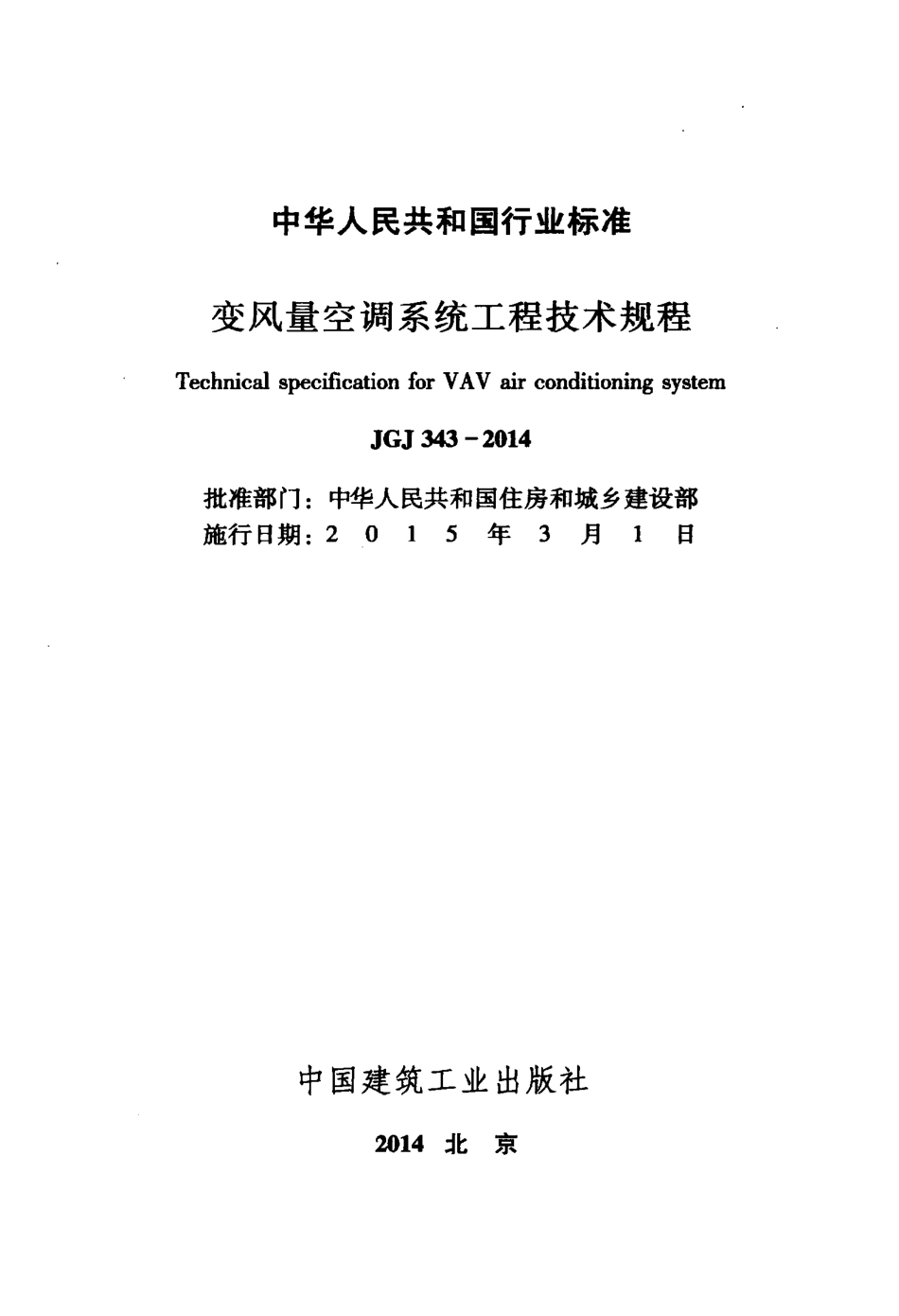

UDC中华人民共和国行业标准 J I BJGJ 343-2014P 备 案 号 J 1887-2014变风量空调系统工程技术规程Technical specification for YAV air conditioning system2014-07-29 发布 2015-03-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准变风量空调系统工程技术规程Technical specification for VAV air conditioning system JGJ 343-2014批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 5年3月1日中国建筑工业出版社2014北 京中华人民共和国行业标准 变风量空调系统工程技术规程Technical specification for VAV air conditioning system JGJ 343-2014*中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 廊坊市海涛印刷有限公司印刷*开本：850X1168毫 米1/3 2印张：2 K字数：76千字 2014年12月第一版 2014年12月第一次印刷 定价：14.00元 统一书号：15112 23991 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址：http:/ 网上书店：http：/www.china-中华人民共和国住房和城乡建设部 公 告第497号住房城乡建设部关于发布行业标准 变风量空调系统工程技术规程的公告现批准 变风量空调系统工程技术规程为行业标准，编号 为JGJ 343-2014,自2015年3月1日起实施。其中，第5.3.2 条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2014年7月29日根据住房和城乡建设部 关于印发2011年工程建设标准 规范制订、修订计划的通知（建 标2011 17号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际 标准和国外先进标准，并在广泛征求意见的基础上，编制本 规程。本规程的主要技术内容是：1.总则；2.术语；3.设计；4.设备与材料；5.施工与安装；6.调试；7.综合效能调适；8.运行管理。本规程中以黑体字标志的条文为强制性条文，必须严格 执行。本规程由住房和城乡建设部负责管理和对强制性条文的解 释，由中国建筑科学研究院负责具体技术内容的解释。执行过程 中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市 朝阳区北三环东路30号，邮编：100013)。本 规 程 主 编 单 位：中国建筑科学研究院浙江鸿翔建设集团有限公司本 规 程 参 编 单 位：北京市建筑设计研究院有限公司 现代设计集团华东建筑设计研究院 中国建筑业协会智能建筑专委会 同方泰德国际科技（北京）有限公司 皇家空调设备工程（广东）有限公司 杭州源牌环境科技有限公司 上海新晃空调设备有限公司 开利空调销售服务（上海）有限公司 广州柏诚智能科技有限公司4特灵空调系统（中国）有限公司 北京康孚环境控制有限公司 广东省珠海格力电器股份有限公司 宁波奥克斯电气有限公司 德州中傲空调设备有限公司 朗德华信（北京）自控技术有限公司 无锡市天兴净化空调设备有限公司本规程主要起草人员：曹 阳徐宏庆叶大法祝敬国,赵晓宇曹 勇余绍培刘月琴许 骏杨伟荣李孔政贾 晶敖顺荣何伟光程德威王洪斐姜永东王建军郎麒麟刘 刚陈方圆魏 征刘 辉本规程主要审查人员：许文发潘云刚毛剑英杨一凡魏占和陈建新张志刚路世强王 飞目 次.1雜.2im.33.1 一般规定.33.2室内外设计参数.33.3负荷计算.43.4系统设计.53.5空气处理机组.63.6 末端装置.73.7 自动控制.93.8节 能 设 计.13设备与材料.154.1 一般规定.154.2变风量空气处理机组.154.3变风量末端装置.154.4风口、风管和保温.16施工与安装.175.1 般规定.175.2通风空调系统施工安装.175.3电气及自控系统施工安装.18臓.206.1 般规定.206.2调试流程.20综合效能调适.227.1 般规定.2267.2综合效能调适项目.227.3质量检测与验收.248运行管理.268.1 一 般 规 定.268.2管理要求.268.3运行要求.278.4维 护 要 求.278.5节 能 运 行.28本规程用词说明.30引用标准名录.31附：条文说明.337Contents1 General Provisions.12 Terms.23 Design.33.1 General Requirements.33.2 Indoor and Outdoor Design Conditions.33.3 Load Calculation.43.4 System Design.53.5 Air Handling Units.63.6 Terminals.73.7 Automatic Control.93.8 Energy Saving.134 Equipment and Material.154.1 General Requirements.154.2 VAV Air Handling Units.154.3 VAV Terminals.154.4 Air Distributor,Duct and Insulation.165 Construction and Installation.175.1 General Requirements.175.2 Air Conditioning And Ventilation System.175.3 Electrical and Control System.186 Testing Adjusting and Balancing.206.1 General Requirements.206.2 Working Procedure.207 Commissioning.227.1 General Requirements.2287.2 Items for Commissioning.227.3 Quality Inspection and Acceptance.248 Operational Management.268.1 General Requirements.268.2 Management Requirements.268.3 Operational Requirements.278.4 Maitanence Requirements.278.5 Energy Saving Operation.28Explanation of Wording in This Specification.30List of Quoted Standards.31Addition：Explanation of Provisions.3391.0.1为规范变风量空调系统工程的设计、施工与安装、调试、综合效能调适和运行管理，做到技术先进、经济合理、安全适 用，保证工程质量，制定本规程。1.0.2本规程适用于采用全空气变风量空调技术的工程系统设 计、施工与安装、调试、综合效能调适和运行管理。1.0.3变风量空调系统工程的设计、施工与安装、综合效能调 适和运行管理，除应执行本规程的规定外，尚应符合国家现行有 关标准的规定。2术 语2.0.1 变风量空调系统 variable air volume air conditioning system通过保持空气处理机组的送风温度稳定、改变空气处理机组 或空调末端装置的送风量，实现室内空气温度参数控制的全空气 空调系统，简称V A V空调系统。2.0.2单区域变风量空调系统 zone variable air volume air conditioning system空调系统中，空气处理机组服务于单个空调区且送风温度基 本保持稳定，通过改变机组的送风量，实现该区域室内空气温度 参数控制的全空气空调系统。2.0.3带末端装置的变风量空调系统 variable air volume air conditioning system with terminal device空调系统中，空气处理机组服务于多个空调区且送风温度基 本保持稳定，通过改变机组及末端装置的送风量，实现各区域室 内空气温度参数控制的全空气空调系统。2.0.4 变风量末端装置 variable air volume terminal device 能根据空调房间的温度变化情况，通过自动调节出口处的送 风量或送风温度，实现室内空气温度参数控制的装置。2.0.5 调试 testing adjusting and balancing对各个系统在安装、单机试运转、性能测试、系统联合试运 转的整个过程中，采用规定的方法完成测试、调整和平衡工作。2.0.6综合效能调适 commissioning通过对建筑各个系统的调试、性能验证、验收和季节性工况 验证进行全过程管理，以确保实现设计意图和满足业主的实际使 用要求的工作程序和方法。23设 计3.1 一 般 规 定3.1.1根据建筑物的用途、规模、使用特点、负荷变化情况、参数要求、所在地区气象条件以及设备价格、能源预期价格等，经技术经济比较合理时，下列情况的全空气空调系统应采用变风 量空调系统：1服务于单个空调区，且部分负荷运行时间较长时，应采 用单区域变风量空调系统；2服务于多个空调区，且各区负荷变化相差大、部分负荷 运行时间较长，并要求温度独立控制时，应采用带末端装置的变 风量空调系统。3-1.2温湿度允许波动范围要求严格的空调区，不宜采用变风 量空调系统；噪声标准要求较高的空调区，不宜采用风机动力型 末端装置的变风量空调系统。3.1.3空调内外区的划分应根据建筑物用途、使用特点、围护 结构热工性能以及当地气候条件等确定。3.1.4变风量空调工程施工图设计文件，除应符合建设工程设 计文件编制深度的规定外，尚应有系统检测与监控、运行控制方 案等设计内容。3.2室内外设计参数3.2.1室内空气设计参数应符合现行国家标准 民用建筑供暖 通风与空气调节设计规范GB 50736和 公共建筑节能设计标 准GB 50189的有关规定。3.2.2室外设计计算参数的选用应符合现行国家标准 民用建 筑供暖通风与空气调节设计规范GB 50736的有关规定。33.2.3空调区空气质量应符合国家现行标准有关室内空气质量、污染物浓度控制等的卫生要求。3.2.4空调区采用低温送风空调系统时，夏季室内设计温度宜 比采用常温送风的空调系统提高1C;当空调区划分内外区且外 区需要供暖时，外区冬季室内设计温度不宜比内区高2C。3.3负 荷 计 算3.3.1空调负荷计算应符合现行国家标准 民用建筑供暖通风 与空气调节设计规范GB 50736的有关规定。3.3.2地板送风空调系统的空调区冷负荷计算，除应符合本规 程第3.3.1条的规定外，尚应符合下列规定：1根据空调区热分层高度，应分别计算热分层以下空调区 负荷、热分层以上非空调区负荷以及架空地板和楼板传给地板静 压箱的热量；2热分层高度应在人员活动区上方；3不应计入非空调区内的对流热量。3.3.3空调区划分内外区时，内区冬季冷负荷计算中的室内照 明功率、人员数量、设备功率等项目的取值应根据内区面积、气 流组织等确定，且宜小于夏季的取值。3.3.4空气通过风机引起的夏季附加冷负荷中，空气通过风机 后的温升可按下式计算：=QQQ8H *V(3.3.4)Vi%式中：it空气通过风机后的温升（C);H风机的全压（Pa);rj电动机安装位置的修正系数；当电动机安装在气 流内时，1 当电动机安装在气流外时，rj=V2;Vl风机的全压效率，应取实际效率；rj2电动机效率。43.4系 统 设 计3.4.1变风量空调系统类型，应根据建筑物特性、冷热源状况，并经技术经济比较后确定，且宜符合
