GB
50303-2015

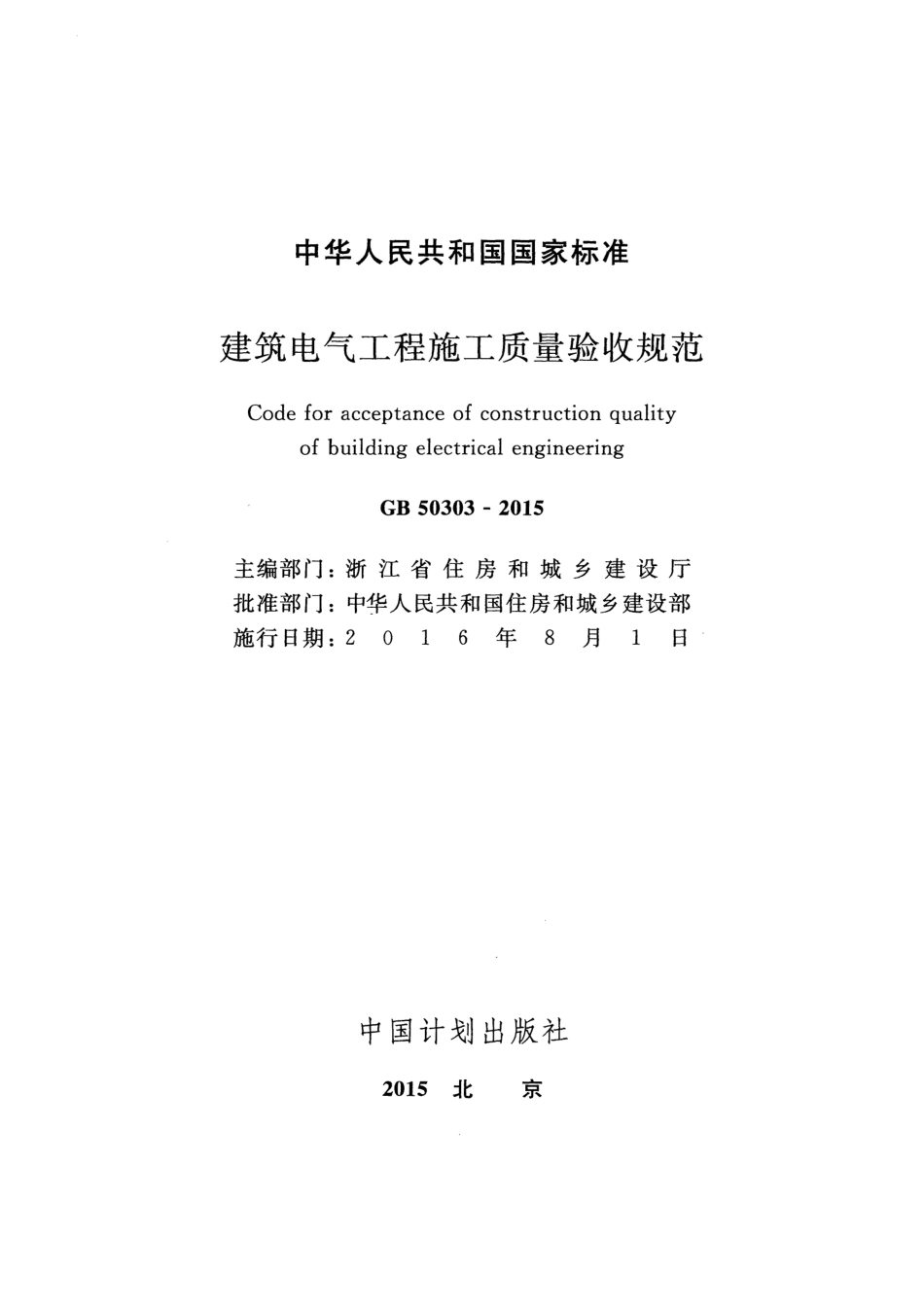

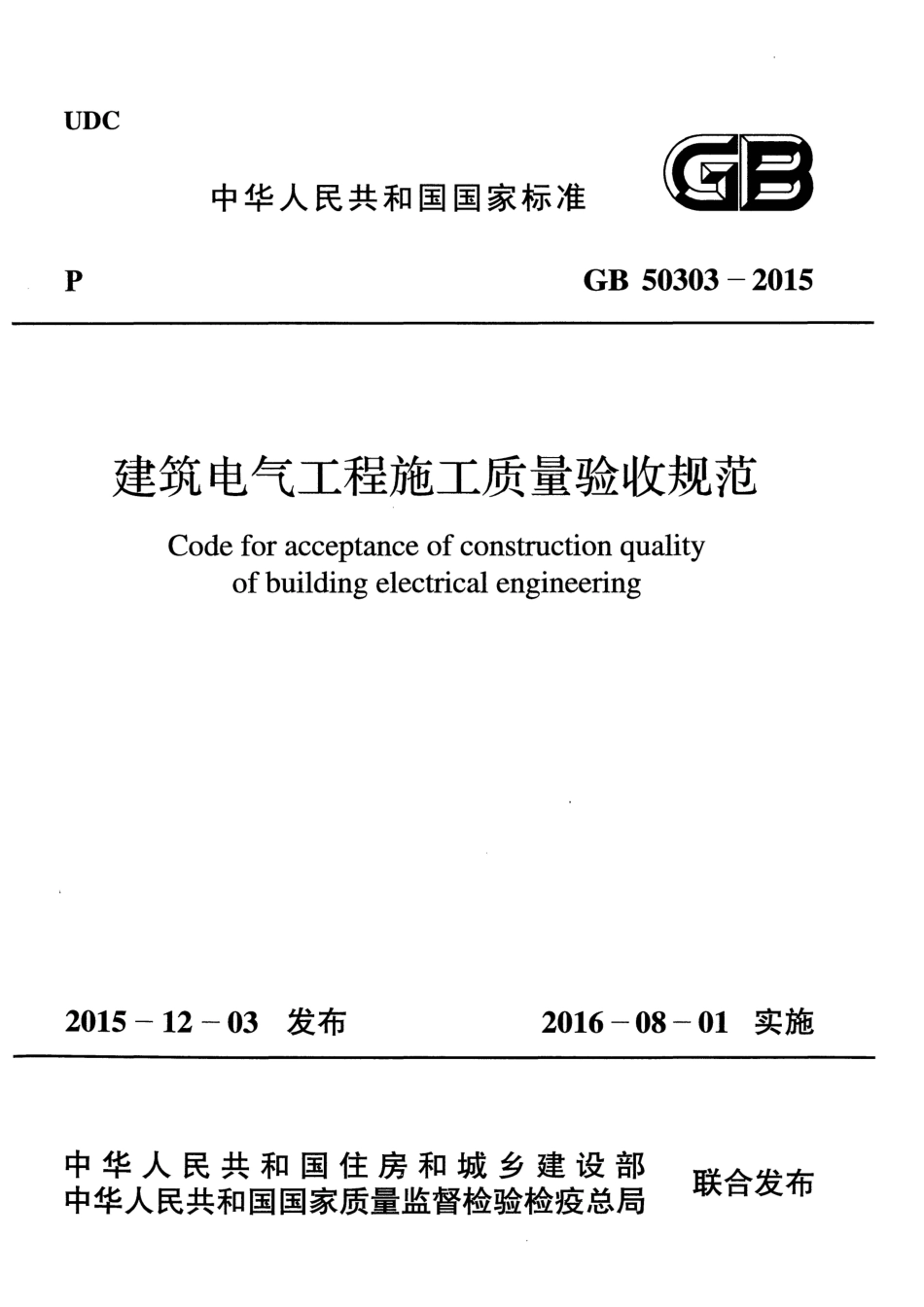

建筑电气工程施工质量验收规范
50303
2015
建筑
电气工程
施工
质量
验收
规范
3.3.12 塑料护套线直敷布线应符合下列规定z1 弹线定位前,应完成墙面、顶面装饰工程施工;2 布线前,应确认穿梁、墙、楼板等建筑结构上的套管巳安装到位,且塑料护套线经绝缘电阻测试合格。3.3.13 钢索配线的钢索吊装及线路敷设前,除地面外的装修工程应己结束,钢索配线所需的预埋件及预留孔应已预埋、预留完成。3.3.14 电缆头制作和接线应符合下列规定:1 电缆头制作前,电缆绝缘电阻测试应合格,检查并确认电缆头的连接位置、连接长度应满足要求;2 控制电缆接线前,应确认绝缘电阻测试合格,校线正确;3 电力电缆或绝缘导线接线前,电缆交接试验或绝缘电阻测试应合格,相位核对应正确。3.3.15 照明灯具安装应符合下列规定:1 灯具安装前,应确认安装灯具的预埋螺栓及吊杆、吊顶上安装嵌入式灯具用的专用支架等已完成,对需做承载试验的预埋件或吊杆经试验应合格p2 影响灯具安装的模板、脚手架应已拆除,顶棚和墙面喷浆、油漆或壁纸等及地面清理工作应已完成;3 灯具接线前,导线的绝缘电阻测试应合格F4 高空安装的灯具,应先在地面进行通断电试验合格。3.3.16 照明开关、插座、风扇安装前,应检查吊扇的吊钩己预埋完成、导线绝缘电阻测试应合格,顶棚和墙面的喷浆、油漆或壁纸等已完工。3.3.17 照明系统的测试和通电试运行应符合下列规定:1 导线绝缘电阻测试应在导线接续前完成;2 照明箱(盘)、灯具、开关、插座的绝缘电阻测试应在器具就位前或接线前完成;3 通电试验前,电气器具及线路绝缘电阻应测试合格,当照明回路装有剩余电流动作保护器时,剩余电流动作保护器应检测合格;4 备用照明电源或应急照明电摞做空载自动投切试验前,应卸除负荷,有载自动投切试验应在空载自动投切试验合格后进行;s 照明全负荷试验前,应确认上述工作应已完成。3.3.18 接地装置安装应符合下列规定1 对于利用建筑物基础接地的接地体,应先完成底板钢筋敷设,然后按设计要求进行接地装置施工,经检查确认后,再支模或浇捣混凝土。2 对于人工接地的接地体,应按设计要求利用基础沟槽或开挖沟槽,然后经检查确认,再埋入或打人接地极和敷设地下接地干线。3 降低接地电阻的施工应符合下列规定:1)采用接地模块降低接地电阻的施工,应先按设计位置开挖模块坑,并将地下接地干线引到模块上,经检查确认,再相互焊接;2)采用添加降阻剂降低接地电阻的施工,应先按设计要求开挖沟槽或钻孔垂直埋管,再将沟槽清理干净,检查接地体埋人位置后,再灌注降阻剂;3)采用换土降低接地电阻的施工,应先按设计要求开挖沟槽,并将沟槽清理干净,再在沟槽底部铺设经确认合格的低电阻率土壤,经检查铺设厚度达到设计要求后,再安装接地装置;接地装置连接完好,并完成防腐处理后,再覆盖上一层低电阻率土壤。4 隐蔽装置前,应先检查验收合格后,再覆土回填。3.3.19 防雷引下线安装应符合下列规定:1 当利用建筑物柱内主筋作引下线时,应在柱内主筋绑扎或连接后,按设计要求进行施工,经检查确认,再支模;2 对于直接从基础接地体或人工接地体暗敷埋入粉刷层内 18 的引下线,应先检查确认不外露后,再贴面砖或刷涂料等;3 对于直接从基础接地体或人工接地体引出明敷的引下线,应先埋设或安装支架,并经检查确认后,再敷设引下线。3.3.20 接闪器安装前,应先完成接地装置和引下线的施工,接闪器安装后应及时与引下线连接。3.3.21 防雷接地系统测试前,接地装置应完成施工且测试合格;防雷接闪器应完成安装,整个防雷接地系统应连成回路。3.3.22 等电位联结应符合下列规定:1 对于总等电位联结,应先检查确认总等电位联结端子的接地导体位置,再安装总等电位联结端子板,然后按设计要求作总等电位联结;2 对于局部等电位联结,应先检查确认连接端子位置及连接端子板的截面积,再安装局部等电位联结端子板,然后按设计要求作局部等电位联结;3 对特殊要求的建筑金属屏蔽网箱,应先完成网箱施工,经检查确认后,再与PE连接。3.4 分部子分部)工程划分及验收3.4.l 建筑电气分部工程的质量验收,应按检验批、分项工程、子分部工程逐级进行验收,各子分部工程、分项工程和检验批的划分应符合本规范附录A的规定。3.4.2 建筑电气分部工程检验批的划分应符合下列规定:1 变配电室安装工程中分项工程的检验批,主变配电室应作为1个检验批;对于有数个分变配电室,且不属于子单位工程的子分部工程,应分别作为1个检验批,其验收记录应汇入所有变配电室有关分项工程的验收记录中;当各分变配电室属于各子单位工程的子分部工程时,所属分项工程应分别作为1个检验批,其验收记录应作为分项工程验收记录,且应经子分部工程验收记录汇总后纳入分部工程验收记录中。19 2 供电干线安装工程中分项工程的检验批,应按供电区段和电气竖井的编号划分。3 对于电气动力和电气照明安装工程中分项工程的检验批,其界区的划分应与建筑土建工程一致。4 自备电源和不间断电源安装工程中分项工程,应分别作为1个检验批。s 对于防雷及接地装置安装工程中分项工程的检验批,人工接地装置和利用建筑物基础钢筋的接地体应分别作为1个检验批,且大型基础可按区块划分成若个检验批;对于防雷引下线安装工程,6层以下的建筑应作为1个检验批,高层建筑中依均压环设置间隔的层数应作为1个检验批;接闪器安装同一屋面,应作为1个检验批;建筑物的总等电位联结应作为1个检验批,每个局部等电位联结应作为1个检验批,电子系统设备机房应作为1个检验批。6 对于室外电气安装工程中分项工程的检验批,应按庭院大小、投运时间先后、功能区块等进行划分。3.4.3 当验收建筑电气工程时,应核查下列各项质量控制资料,且资料内容应真实、齐全、完整:1 设计文件和图纸会审记录及设计变更与工程洽商记录;2 主要设备、器具、材料的合格证和进场验收记录;3 隐蔽工程检查记录;4 电气设备交接试验检验记录;s 电动机检查(抽芯)记录;6 接地电阻测试记录;7 绝缘电阻测试记录;8 接地故障回路阻抗测试记录;9 剩余电流动作保护器测试记录;10 电气设备空载试运行和负荷试运行记录;11 EPS应急持续供电时间记录;20 12 灯具固定装置及悬吊装置的载荷强度试验记录;13 建筑照明通电试运行记录;14 接闪线和接闪带固定支架的垂直拉力测试记录;15 接地(等电位)联结导通性测试记录;16 工序交接合格等施工安装记录。3.4.4 建筑电气分部(子分部)工程和所含分项工程的质量验收记录应无遗漏缺项、填写正确。3.4.5 技术资料应齐全,且应符合工序要求、有可追溯性;责任单位和责任人均应确认且签章齐全。3.4.6 检验批验收时应按本规范主控项目和一般项目中规定的检查数量和抽查比例进行检查,施工单位过程检查时应进行全数检查。3.4.7 单位工程质量验收时,建筑电气分部(子分部)工程实物质量应抽检下列部位和设施,且抽检结果应符合本规范的规定:1 变配电室,技术层、设备层的动力工程,电气竖井,建筑顶部的防雷工程,电气系统接地,重要的或大面积活动场所的照明工程,以及5%自然间的建筑电气动力、照明工程;2 室外电气工程的变配电室,以及灯具总数的5%。3.4.8 变配电室通电后可抽测下列项目,抽测结果应符合本规范的规定和设计要求:1 各类电源自动切换或通断装置;2 馈电线路的绝缘电阻;3 接地故障回路阻抗;4 开关插座的接线正确性;5 剩余电流动作保护器的动作电流和时间;6 接地装置的接地电阻;7 照度。21 4 变压器、箱式变电所安装4.1主控项目4.1.1 变压器安装应位置正确,附件齐全,油浸变压器油位正常,无渗油现象。检查数量:全数检查。检查方法z观察检查。4.1.2 变压器中性点的接地连接方式及接地电阻值应符合设计要求。检查数量:全数检查。检查方法:观察检查并用接地电阻测试仪测试。4.1.3 变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接,紧固件及防松零件齐全。检查数量:紧国件及防松零件抽查5%,其余全数检查。检查方法:观察检查。4.1.4 变压器及高压电气设备应按本规范第3.1.5条的规定完成交接试验且合格。检查数量:全数检查。检查方法:试验时观察检查或查阅交接试验记录。4.1.5 箱式变电所及其落地式配电箱的基础应高于室外地坪,周围排水通畅。用地脚螺栓固定的螺帽应齐全,拧紧牢固;自由安放的应垫平放正。对于金属箱式变电所及落地式配电箱,箱体应与保护导体可靠连接,且有标识。检查数量:全数检查。检查方法:观察检查和于感检查。4.1.6 箱式变电所的交接试验应符合下列规定:1 由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分,应按本规范第3.1.5 条的规定完成交接试验且合格;2 对于高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所,交接试验应按产品提供的技术文件要求执行;3 低压成套配电柜和馈电线路的每路配电开关及保护装置的相间和相对地间的绝缘电阻值不应小于0.5MO;当国家现行产品标准未做规定时,电气装置的交流工频耐压试验电压应为lOOOV,试验持续时间应为lmin,当绝缘电阻值大于lOMO时,宜采用2500V兆欧表摇测。检查数量:全数检查。检查方法:用绝缘电阻测试仪测试、试验并查阅交接试验记录。4.1.7 配电间隔和静止补偿装置栅栏门应采用裸编织铜线与保护导体可靠连接,其截面积不应小于4mm20 检查数量:全数检查。检查方法:观察检查。4.2一般项目4.2.1 有载调压开关的传动部分润滑应良好,动作应灵活,点动给定位置与开关实际位置应致,自动调节应符合产品的技术文件要求。检查数量:全数检查。检查方法:观察检查或操作检查。4.2.2 绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷,外表应清洁,测温仪表指示应准确。检查数量:各种规格各抽查10%,且不得少于1件。检查方法:观察检查。4.2.3 装有滚轮的变压器就位后,应将滚轮用能拆卸的制动部件固定。检查数量:全数检查。检查方法:观察检查。4.2.4 变压器应按产品技术文件要求进行器身检查,当满足下列条件之一时,可不检查器身。1 制造厂规定不检查器身;2 就地生产仅作短途运输的变压器,且在运输过程中有效监督,元紧急制动、剧烈振动、冲撞或严重颠簸等异常情况。检查数量:全数检查。检查方法:核对产品技术文件、查阅运输过程资料。4.2.5 箱式变电所内、外涂层应完整、无损伤,对于有通风口的,其风口防护网应完好。检查数量:全数检查。检查方法:观察检查。4.2.6 箱式变电所的高压和低压配电柜内部接线应完整、低压输出回路标记应清晰,回路名称应准确。检查数量:按回路数量抽查10%,且不得少于1个国路。检查方法:观察检查。4.2.7 对于油浸变压器顶盖,沿气体继电器的气流方向应有1.0%1.5%的升高坡度。除与母线槽采用软连接外,变压器的套管中心线应与母线槽中心线在同一轴线上。检查数量:全数检查。检查方法:观察检查并采用水平仪测试。4.2.8 对有防护等级要求的变压器,在其高压或低压及其他用途的绝缘盖板上开孔时,应符合变压器的防护等级要求。检查数量:全数检查。检查方法:观察检查。24 5 成套配电柜、控制柜(台、箱)和配电箱(盘)安装5.1主控项目5.1.1 柜、台、箱的金属框架及基础型钢应与保护导体可靠连接;对于装有电器的可开启门,门和金属框架的接地端子间应选用截面积不小于4m旷的黄绿色绝缘铜芯软导线连接,并应有标识。检查数量全数检查。检查方法:观察检查。5.1.2 柜、台、箱、盘等配电装置应有可靠的防电击保护;装置内保护接地导体(PE)排应有裸露的连接外部保护接地导体的端子,并应可靠连接。当设计未做要求时,连接导体最小截面积应符合现行国家标准低压配电设计规范GB50054的规定。检查数量:全数检查。检查方法:观察检查并采用力矩扳手检查。5.1.3 于车、抽屉式成套配电柜推拉应灵活,元卡阻碰撞现象。动触头与静触头的中心线应一致,且触头接触应紧密,投入时,接地触头应先于主触头接触;退出时,接地触头应后于主触头脱开。检查数量:全数检查。检查方法观察检查。5.
