《天津市城市排水设施养护、维修技术规程》DB29-114-2004.pdf

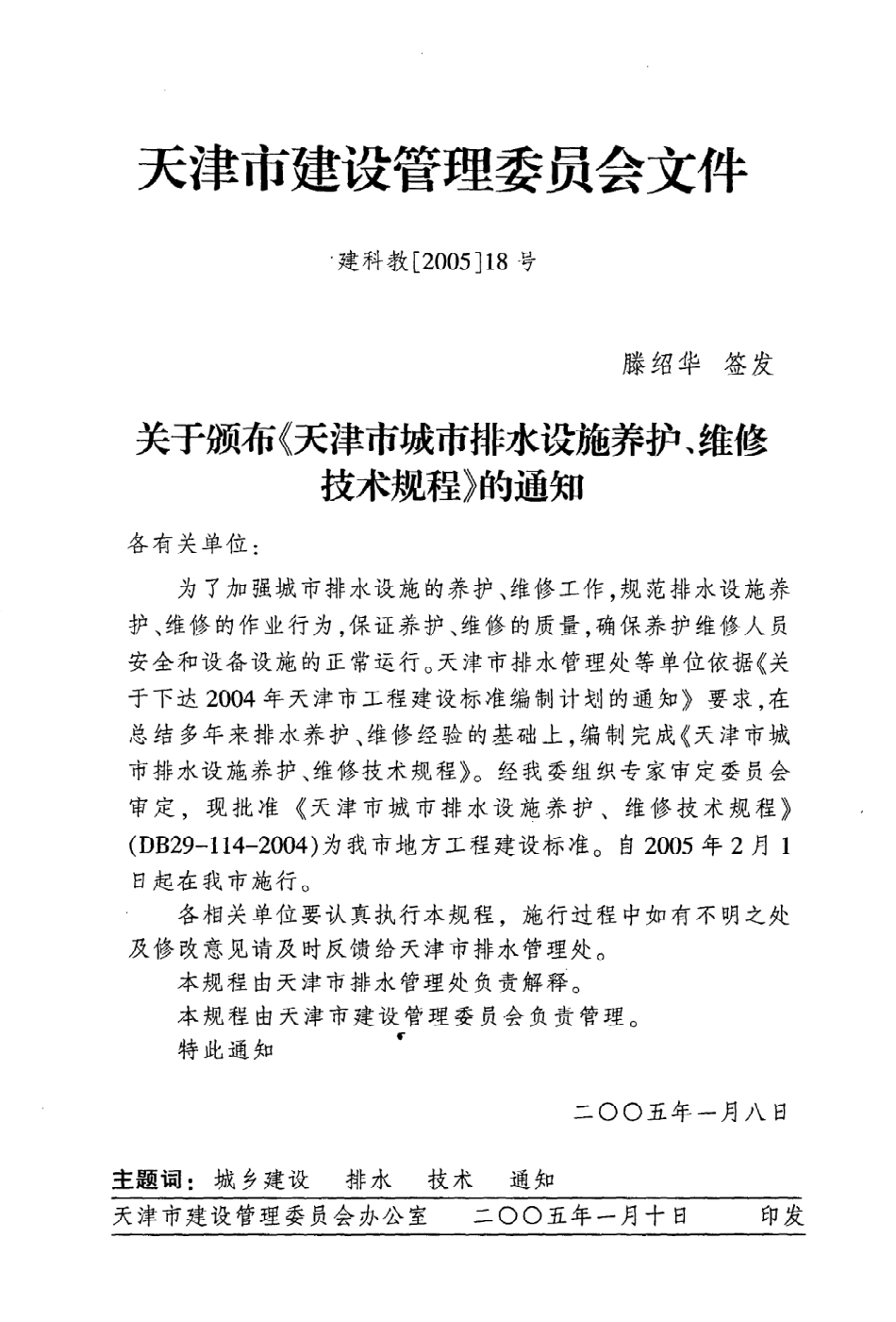

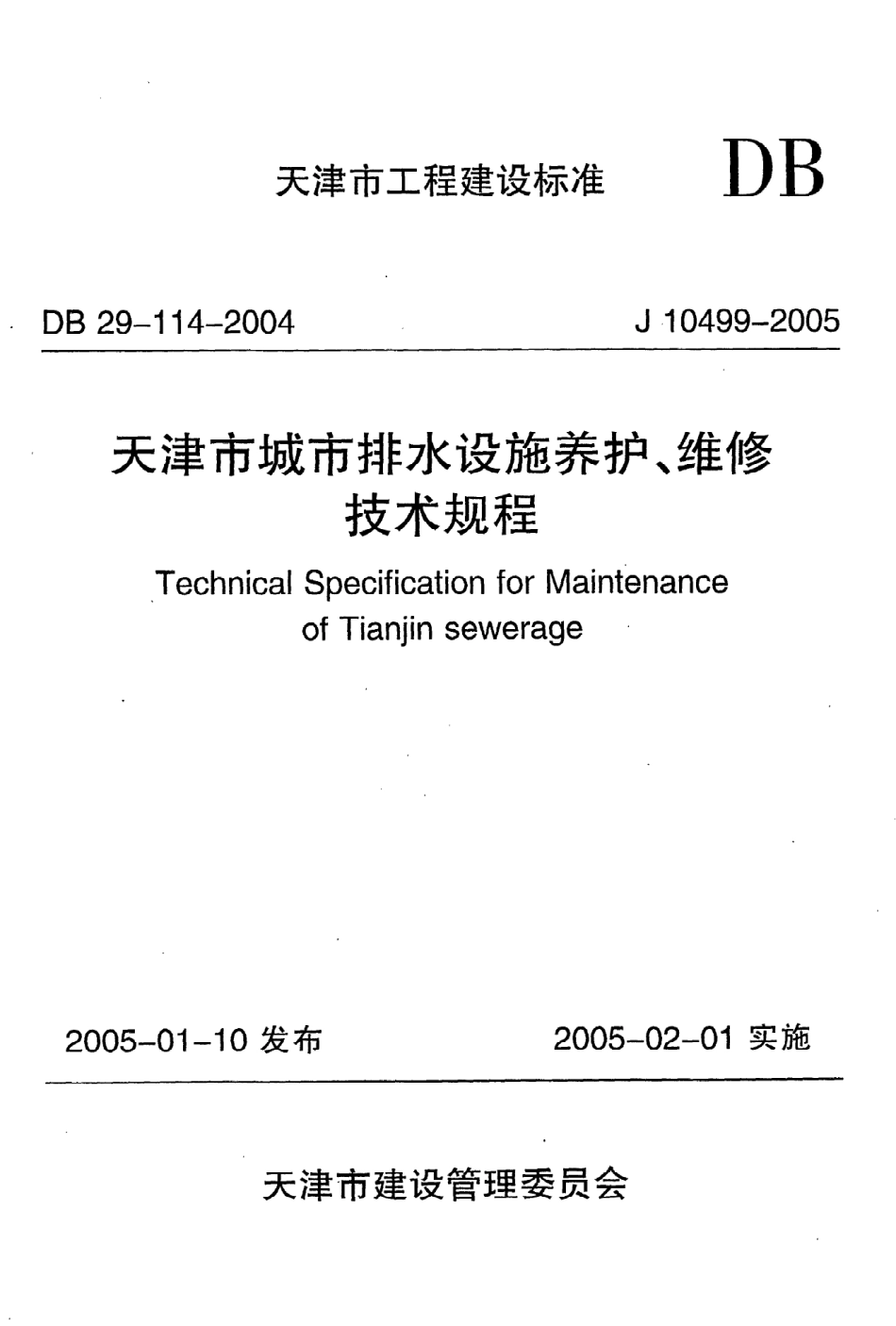

天津市工程建设标准D BD B2 9一11 4一2 0 0 4J l0 4 9 9一2 0 0 5天津市城市排水设施养护、维修技术规程.T echnicalS pecificationforM aintenanC eofT ianiinsewerage2 0 0 5一0 1一1 0发布2 0 0 5一0 2一0 1实施天津市建设管理委员会天津市工程建设标准天津市城市排水设施养护、维修技术规程T echnicalS pecifiC ationforM aintenanC eofT ianjinsewerageO B 2 9一11 4一2 0 0 4J1 0 4 9 9一2 0 0 5主编单位：天津市排水管理处批准部门：天津市建设管理委员会实施日期：2 0 0 5年2月，日2 0 0 5 天津天津市建设管理委员会文件建科教2 0 0 51 8号滕绍华签发关于颁布天津市城市排水设施养护、维修技术规程的通知各有关单位：为了加 强城市排水设施 的养护、维修工作，规 范排水设施养护、维修的作业行为，保证养护、维修的质量，确保养护维修人 员安全和设备设施 的正常运行。天津市排水管理处等单位依据 关于下达2 0 0 4年天津市工程建设标准编制计划的通知要求，在总结多年来排 水养护、维修经验 的基础 上，编制完成天津市城市排水设施养护、维修技术规程。经我委组织专家审定委员会审定，现 批准 天津市城市排水设 施养护、维修技术规 程(D B 2 9一11 4一2 0 0 4）为我市地方工程建设标准。自2 0 0 5年2月l日起在 我 市施行。各相关单位要认真执行本规程，施行过程中如有不明之处及修改意见请及时反馈 给天津市排水管理处。本规程 由天津市排水管理处负责解释。本规程由天津市建设管理 委 员会负责管理。特此通 知二0 0五年一月八 日主题词：城乡建设排水天津市建设管理 委员会办公室技术通知二0 0五年一月十日印发各 孟州 几一月 I J青本规程的编制参考了中华人民共和国建设部1 9 9 6年颁布的中华人民共和国行业标准城镇排水管渠与维护技术规程。在此基础上，我们还结合了本市排水养护现状、排水养护、维修管理工作的发展趋势，以及排水管理部门多年来积累的排水养护、维修经验制订了本规程。本规程的主要技术内容包括天津市城市排水管道养护、维修技术规程；天津市城市排水泵站养护、维修技术规程；天津市城市排水河道及排水闸门、闸阀养护、维修技术规程；天津市城市排水设施养护、维修技术资料管理规程。本规程由天津建委负责管理，天津市排水管理处负责具体解释工作。本规程主编单位、参加单位和主要起草人名单主 编 单 位：天津市排水管理处参 编 单 位：天津市市政工程局主要起草人：李保金顾世刚崔芳春周里智董弘玮减鸿驹杨军颜津惠王雨王宝森赵健荆涛魏艳丽王宝霞苗茁陈薇薇高建萍梁军孙家立黄学光目次1总则 （1)2术语 （2)3排水管道 （4)3.1一般规定 （4)3.2管道养护 （5)3.3管道维修 （7)3.4污泥的运输与处置 （9)4排水河道及排水闸门、闸阀 （1 0)4.1排水河道 （1 0)4.2排水闸门、闸阀 （1 1)5排水泵站 （1 2)5.1一般规定 （1 2)5.2水泵 （1 2)5.3电气设备 ，（1 7)5.4进水与出水设施 （2 3)5.5其他设施 ，（2 5)5.6自动化控制系统 （2 6)6排水设施养护、维修技术资料 （2 8)附录A离心泵定期维修质量标准 （2 9)附录B轴流泵和立式混流泵定期维修质量标准 （3 1)附录C潜水泵定期维修质量标准 （3 3)附录D螺旋泵定期维修质量标准 （3 4)附录E本规程用词说明 （3 5)条文说明 （3 7)1总则1.0.1为加强城市排水设施的养护、维修工作，规范排水设施养护、维修的作业行为，保证养护、维修的质量，确保养护维修人员安全和设备设施的正常运行，充分发挥排水设施功能，保障人民生活，促进城市经济建设的发展，特制定本规程。1.0.2本规程适用于天津市的排水管道、排水河道、排水泵站及相关设施的养护、维修。1.0.3排水设施的养护、维修，除执行本规程外，还应符合国家的有关标准。2术语2.0.1检查井M anhole排水管道上连接其他管道以及供维修人员检查、清挖和出入管道的构筑物。2.0.2雨水井C atchbasin顶部安装格栅，用于收集地面雨水的设施。2.0.3沉泥槽S ludgeS ump雨水井和检查井的管口以下部分，用于沉积管道中的积泥。2.0.4绞车疏通winchbucketsewercleaning采用绞车牵引通沟牛，清除管道内积泥的作业方法。2.0.5通沟牛B ucketforS ewercleaning利用钢索牵引，用作清除管道积泥的工具。通常6 0 0 I nln以下称为常规牛，6 0 0 llun以上称为特殊牛。2.0.6接户井H ouseconnectionmanhole用户管道接入市政管道的检查井，该井为市政和用户管道的分界。2.0.7水力疏通H ydraulicsewercleaning通过人为阻断水流，加大管道内上下游的水位差，利用流速，清除管道内淤泥的作业方法。2.0.8排放口S eweroutlet将雨水、合流污水和污水处理厂的出水，通过管道排入水体的设施。2.0.9水力检测H ydraulicmeasurement通过对管道流速、流量和水力坡降的测定、分析，检测管道的方法。2.0.1 0惰走时间R andomtime旋转运动的机械，失去驱动力后至静止的惯性行走时间。2.0.1 1出水拍门F lapvalve连接在排水泵站出水管段上的单向启闭阀，用于防止水流向水泵倒流。2.0.1 2盘车C apstanwinch旋转机械在无驱动力的情况下，用人力或借助专用工具使转子低速转动的操作过程。3排水管道3.1一般规定3.1.1管道的划分标准参照表3.1.1的规定。表3.1.1管道的划分标准（单位：毫米）分类小型中型大型特 大 型管径范围3 0 0?5 0 06 0 0?9 0 01 0 0 0?1 5 0 01 5 0 0以上注：非圆形管按与上述 圆形管近似的过水断面划分。3.1.2管道的养护和管理：1改建或扩建的管道，其工程质量必须符合天津市城市排水工程质量检验评定标准（D B 2 9一5 2)，在竣工资料齐全，竣工验收合格后方可移交养护单位接管。2建立基础管理档案。3建立巡视制度。管道应做到每日巡视一次，保证设施完好，杜绝违章搭建、污水跑冒、占压等违反排水法规的行为。4建立工业废水管理档案。5在分流制地区，禁止雨、污水混接、混排。3.1.3管道检查可采用地面巡视检查、下井检查、潜水检查、水力检查、染色示踪试验、视频内窥检查等方法。各种管道及附属构筑物的检查要求应符合表3.1.3的规定：设施种类雨水井与检查井管道过河倒虹管表3.1检查方法地面巡视地面检查地面巡视地面检查下井检查地面检查潜水检查各种管道构筑物的检查要求检查内容违章占压、违章接管、违章排水，井盖、井座、雨水蓖完好情况进水蓖、梯蹬、井壁积垢、淤积情况、井身结构等违章占压、违章施工、地面塌陷等水位水流、淤积情况等变形、腐蚀、渗漏、接口、树根、管壁结垢等标志牌、两端水位差，检查井及闸门淤积、腐蚀、接口、渗漏、河床冲刷、覆土厚度等检查周期每天1?2月每天3?6个月必要时1一2月必要时3.1.4根据不同的环境和水利条件，掌握各类管道的积泥规律，进而确定检查井、雨水井掏挖周期和管道疏通周期。遇特殊情况时，视不同情况增加疏通掏挖次数。3.1.5管道养护、维修安全作业应遵守排水管道维修安全技术规程（C J J 6）的要求。3.1.6在养护、维修过程中需断水作业的，必须采取临时排水措施，防止 因施工而造成的积水及污水跑冒事故。3.1.7工程完工后，应及时拆除管堵并清理杂物。3.2管道养护3.2.1管道应及时通挖保证通畅，确保设计要求的排水能力。1管道积泥深度不得超过管径的1/5。2检查井和雨水井的积泥深度不应超过表3.2.1规定：表3.2.1检查井和雨水井的最大积泥深度表类别最大积泥深度检查井平底井与该井两头管道标准相同有沉泥槽管底以下5 0毫米雨水井无沉泥槽管底以上5 0毫米有沉泥槽管底 以下5 0毫米3.2.2管道疏通应根据管道的管径、埋深不同，水力条件和积泥情况不同，以及交通状况和技术装备条件等因素选用不同的疏通方法。管道疏通应符合下列规定：1选用竹片疏通时，应先检查竹片与竹片之间的连接是否牢固。2选用软轴疏通时，应先检查电动机和钻头，保证电动机不漏电，钻头不松动。3选用绞车疏通时，钢索在井口和管口转角处必须使用转向滑轮，不得让钢索与管口和井口直接摩擦。最后一次通过的通沟牛，其直径应比该管径小一档（小管scm，中大管1 0 cm）。4选用水力冲洗疏通时，若水力不足，宜采用简易闸门或管堵积聚水量，使上下游形成水位差进行管道冲洗。在水冲过程中也可放置浮桶增强水冲效果。5选用射流疏通时，应先检查设备的安全状况。6选用综合疏通（利用综合养护车疏通管道）时，应先检查车辆停放是否稳固、安全警示是否齐全有效。3.2.3过河倒虹管的养护1双排倒虹管可采用关闭其中一排，集中另一排放水冲洗的方法。中小型的直线倒虹管，也可采用绞车疏通。2检查或维修过河倒虹管，需要将管道内水抽空时，必须提前进行抗浮验算。3.2.4雨水井、检查井的养护：清掏雨水井、检查井可采用人工掏挖或机械掏挖。底雨水井，也可采用高压水冲的方法清除污泥。2在一般情况下，雨水井、检查井的养护周期为1一23遇特殊情况时，应适当缩短养护周期。4冰冻前，对雨水井等设施应采取防冻保温措施，减少由于冻融对雨水井的损坏。3.3管道维修3.3.1对管道应进行正常的周期性的维修。管道的维修主要包括对管道结构性损坏部分进行加固、修补或局部更换。主要内容为修补裂缝及破损面，封堵渗漏，加砌检查井，新接用户管等。3.3.2管道裂缝维修应符合下列规定：1较宽的裂缝可采取嵌填的方法。嵌填前，应先将裂缝凿宽并清理干净。2网状裂缝可采用抹压或喷涂的方法更换旧面层或加罩面层。加罩前，原壁面应清理干净。3.3.3管道腐蚀性损坏的维修应符合下列规定：1加照面罩或更新防腐面层前，原混凝土表面应洗刷干净。2采用抹压或喷涂的方法加罩或更换防腐蚀面层。采用砂浆进行抹压或喷涂时，厚度不应小于2 0 I nln。采用其他方法时，应符合相关规定。3更换耐腐蚀的管材。3.3.4管道渗漏的维修应符合下列规定：1选用接口嵌填方法时，应先将接口缝隙凿宽凿深并清理干净，使填料能够达到足够深度。2选用钻孔注浆方法时，钻孔应延伸至缝隙部位或管道外壁，使堵漏材料在缝隙或管壁外形成封闭。3安装内套环时，在套环与水泥管之间应设有止水带。止水带严禁有接头。套环必须采取防腐措施。4渗漏维修完工后，应进行闭水试验。3.3.5止水带的维修应符合下列规定：1更换止水带时，新止水带的规格、尺寸、伸长率、回弹率、老化系数等理化指标应符合原设计要求。2止水带埋设位置必须准确，止水带的空心圆必须位于变形缝中间。3埋置止水带时，新浇注混凝土的强度，应不低于原有混凝土的强度。新旧混凝土之间及 混凝土与止水带之间的结合必须密实牢固。4止水带的接头不得留在转角处，止水带在转角处应做成半径大于Z oolnln的圆弧。5止水带接头的粘接，必须使用冷接法或热接法。3.3.6在旧管道上加井应符合下列规定：1在旧管道上加井时，井的底部应做基础。管径6 0 0 I nm及6 0 0 I nln以下的管道加井时，应挖深至管底。管径6 0 0 I nln以上管道加井时，应至少挖深至半管。2在旧管道上凿孔时，不应损坏凿孔以外的管道。凿孔的周边应与井壁对齐、抹平。贴近管道上半圆部位的砖墙应砌成拱形。3.3.7支管连接应符合下列规定：1支管连接应通过检查井与管道接通，禁止在管道上凿孔暗接。2支管与检查井连接时，支管与检查井墙孔间应用材料填实并两面抹光。3支管与上游管道的夹角宜小于9 0”。3.3.8井座升降与维修应符合下列规定：1井座与井身的连接必须平稳、牢固。井座高程应与路面吻合。2井座与井身使
