《塔式起重机混凝土基础工程技术规程》JGJ@T187-2009.pdf

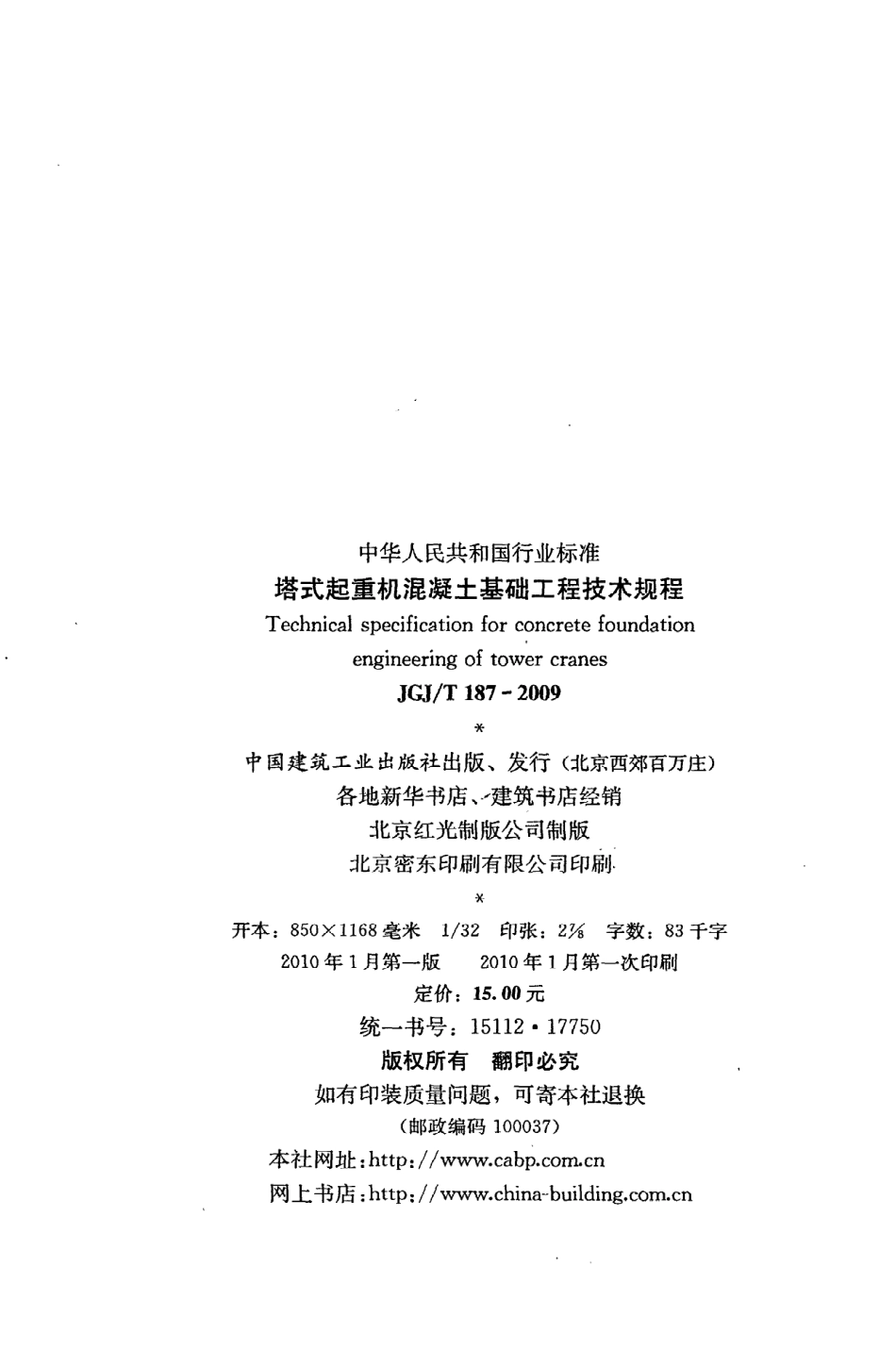

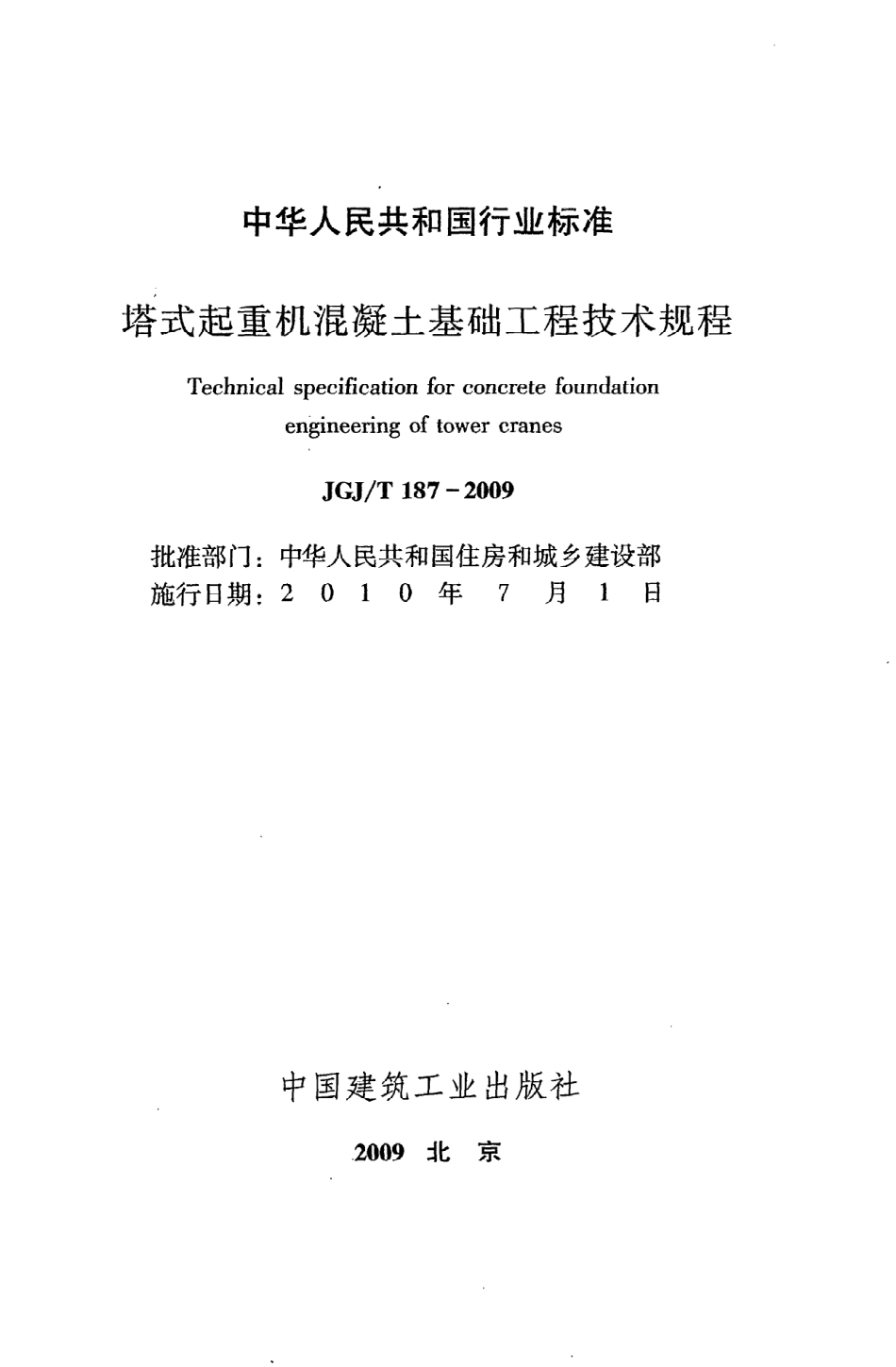

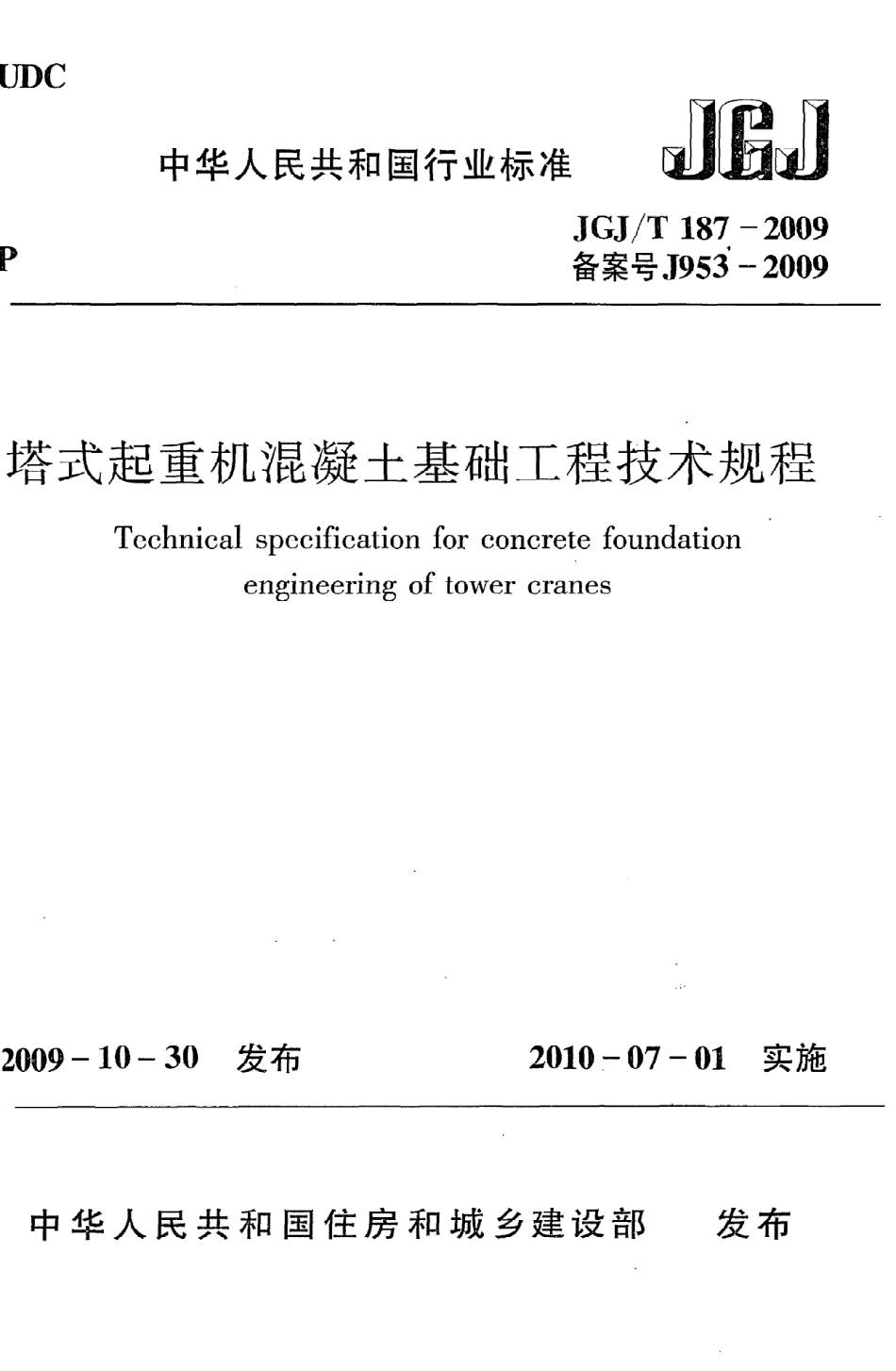

U D C中华人民共和国行业标准刃 孟 翻PJ G J/T1 87一2 0 0 9备案号J 9 5 3一2 0 0 9塔式起重机混凝土基础工程技术规程T echnicalspecificationforconcretefoundationengineeringoftowercranes2 0 0 9一1 0一3 0发布2 0 1 0一0 7一0 1实施中 华 人民共和 国住房和城 乡建 设部发 布中华人民共和 国行业标准塔式起重机混凝土基础工程技术规程T echnicalspecificationforconcretefoundationengineeringO ftowercranesJ G J/T1 87一2 0 0 9批准部门：中华人民共和国住房和城乡建设部施行日期：201 0年7月1日中国建筑工业出版社2 0 0 9北京中华人民共和 国行业标准塔式起重机混凝土基础工程技术规程T echnicalspecificationforconcretefoundatione雌ineeringoftowercranesJ G J/T1 87一2 0 0 9关中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京密东印刷有限公司印刷关开本：85 0 又 1 1 6 8毫米1/3 2印张：2字数：83千字2 0 1。年1月第一版2 0 1 0年1月第一次印刷定价：1 5.0 0元统一书号：1 5 1 1 21 7 7 5 0版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP：刀。n网上书店：httP：刀china-bullding.C O lll。C n中华人民共和国住房和城乡建设部公告第4 2 1号关于发布行业标准塔式起重机混凝土基础工程技术规程的公告现批准塔式起重机混凝土基础工程技术规程为行业标准，编号为J G J/T1 87一2 0 0 9，自2 0 1 0年7月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国住房和城乡建设部2 0 0 9年1 0月3 0日前、曰根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标 2 0 0 81 0 2号）的要求，规程编制组 经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定了本规程。本规程的主要技术内容是：1总则；2术语和符号；3基本规定；4地基计算；5板式和十字形基础；6桩基础；7组合式基础；8施工及质量验收。本规程由住房和城乡建设部负责管理，由华丰建设股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送华丰建设股份有限公司（地址：浙江省宁波市科技园区江南路1 0 1 7号，邮政编码：3 1 5 0 4 0）。本 规 程 主 编单位：华丰建设股份有限公司中国建筑科学研究院本 规 程 参 编单位：浙江大学浙江大学宁波理工学院歌山建设集团有限公司华锦建设股份有限公司浙江省建设机械集团有限公司中建六局第二建筑工程有限公司本规程主要起草人：华锦耀罗文龙王兼嵘谢新宇吴佳雄方鹏飞吕国玉赵剑泉吴恩宁张辉本规程主要审查人：钱力航潘秋元樊良本张振拴李耀 良刘启安顾仲文刘兴旺朱 良锋目次1总则 12术语和符号 22.1术语 22.2符号 33基本规定 64地基计算 84.1地基承载力计算 84.2地基变形计算 1 24.3地基稳定性计算 1 35板式和十字形基础 1 45.1一般规定 1 45.2构造要求 1 45.3基础计算 1 56桩基础 1 76.1一般规定 1 76.2构造要求 1 76.3桩基计算 1 96.4承台计算 2 17组合式基础 2 67.1一般规定 2 67.2基础构造 2 77.3基础计算 2 78施工及质量验收 ，3 28.1基础施工 3 28.2地基土检查验收 3 358.3基础检查验收 .3 38.4桩基检查验收 3 48.5格构式钢柱检查验收 3 5附录A塔机风荷载计算 ，3 6附录B格构式钢柱缀件的构造要求 4 2本规程用词说明 4 4引用标准名录 4 5附：条文说明 4 7C ontents1G eneralP rovisions 12T ermsandsymbols 22.1T erms ，22.2 5”爪bols 33B asicR equirements 64C alculationofF 0 undationsoil ，二84.1B earingC apacityof F oundation5 0 1 1 84.2D efonnationof F oundation5 0 1 1。1 2了4.3S tabilityC apacityof F oundation5 0 1 1 1 35S labandC rossF oundation 1 45.1G eneralR equir只ts 1 45.2C onstructionalR equirements 1 45.3F oundationC alcufation 1 56P ileF 0 undation 1 76.1G eneralR equirements ，1 76.2C onstructionalR equirements 1 76.3P ileF oundationC alculation,，二，,”。”。1 96.4P ileC apC alculation 2 17C ombinedF 0 undation 2 67.1G eneralR equirements 2 67.2C onstructionalR equirementsof F oundation 2 77.3F oundationC alculation 2 78C onstruction,Q ualitylnspectionandA cceptance 3 28.1F oundationC onstruction 3 28.2I nspectionandA cceptanceof F oundation5 0 1 1 3 378.3I nspectionandA cceptanceof F oundation 3 38,4I nspectionandA cceptanceofP ileF oundation 3 48.5I nspectionandA cceptanceofL atticcS teelC olumn 3 5A ppendixAW indl一oadC alculationofaT owerC rane3 6A ppendixBC onstructionalR equirementsofaL atticeS teelC 0 1 umn ，一4 2E xplanationofW ordinginT hisS pecification 4 4N ormativeS tandards 4 5E xplanationof P rovisions 4 781总则1.0.1为了在塔式起重机（以下简称塔机）混凝土基础工程的设计与施工中做到安全适用、技术先进、经济合理、确保质量、保护环境、方便施工，制定本规程。1.0.2本规程适用于建筑工程施工过程中的塔机混凝土基础工程的设计及施工。1.0.3塔机混凝土基础工程的设计与施工应根据地质勘察资料，综合考虑工程结构类型及布置、施工条件、环境影响、使用条件和工程造价等因素，因地制宜，做到科学设计、精心施工。1.0.4本规程规定了塔机混凝土基础工程的设计与施工的基本技术要求。当本规程与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。1.0.5塔机混凝土基础工程的设计与施工，除应符合本规程规定外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1塔式起重机混凝土基础C oncretefoundationoftowerC rane用于安装固定塔机、保证塔机正常使用且传递其各种作用到地基的混凝土结构。2.1.2组合式基础C ombinedfoundation由若干格构式钢柱或钢管柱与其下端连接的基桩以及上端连接的混凝土承台或型钢平台组成的基础。2.1.3十字形基础crossfoundation由长度和截面相同的两条相互垂直等分且节点加腋的混凝土条形基础组成的基础。2.1.4塔式起重机 的独立状 态independentS tateoftowerC rafle塔机与邻近建筑物无任何连接的状态。2.1.5塔式起重机的附着状态attachmentS tateoftowercrane塔机通过附着装置与邻近建筑物连接的状态。2.1.6塔式起重机 自重荷载deadloadoftowercrane塔机各部分（包括平衡重）的重力作用。2.1.7塔式起重机起重荷载liftingloadoftowercrane塔机总起重量的重力作用。2.1.8基本风压referencewindpressure作用在塔机上风荷载的基准压力。2.1.9工作状态ioserviceS tate塔机处于司机控制之下进行作业的状态（吊载运转、空载运转或间歇停机）。22.1.1 0非工作状态outof serV I C eS tate塔机处于所有机构停止运动、切断动力电源、不吊载，并采取防风保护措施的状态。2.1.1 1最大起重力矩maximumloadmoment最大额定起重量重力与其在设计确定的各种组合臂长中所能达到的最大工作幅度的乘积。2.1.1 2结构充实率structuraladequaC yratio塔机迎风面杆件和节点净投影面积除以迎风面轮廓面积的值。2.1.1 3等效均布风荷载equivalentuniformwindload根据荷载效应相等的原则，将塔机沿计算高度分布的风荷载标准值换算为均布的风荷载标准值。2.1.1 4塔式起 重机 的基础节thebasedsegmentoftowerC rafle塔机塔身和基础相连接的一节。2.1.1 5塔式起重机的预埋节the embeddedsegmentoftowerC rane塔机塔身预埋入基础且和基础节相连接的一节。2.2符号2.2.1作用和作用效应凡k塔机各部分的自重荷载标准值；F。考虑荷载分项系数的塔机 自重荷载设计值；F叭塔机的起重荷载标准值；只考虑荷载分项系数的塔机起重荷载设计值；凡荷载效应标准组合时，塔机作用于基础顶面的竖向力；F荷载效应基本组合时，塔机作用于基础的竖向力；F vk荷载效应标准组合时，塔机作用于基础顶面的水平力；F,荷载效应基本组合时，塔机作用于基础顶面的水平力；吼基础 自重及其上土的自重标准值；G考虑荷载分项系数的基础 自重及其上土的自重；从一塔机作用于基础的力矩或截面的弯矩标准值；M-塔机作用于基础的力矩或截面的弯矩设计值；从k-塔机风荷载作用于基础顶面的力矩标准值；从塔机风荷载作用于基础顶面的力矩设计值；N作用于格构式钢柱的轴心力设计值；尸k相应于荷载效应标准组合时，基础底面处的平均压力值；尸，相应于荷载效应基本组合时，基础i截面对应的底面压力设计值；q相应于荷载效应标准组合时的单桩所受竖 向力标准值；Q相应于荷 载效应基本组合时 的单 桩轴 向压力设计值；Q 相应于荷载效应基本 组合 时 的单 桩轴 向拔 力设计值；qsk塔机所受风均布线荷载标准值；q,塔机所受风均布线荷载设计值；爪塔机作用于基础的扭矩标准值；T塔机作用于基础的扭矩设计值；w0基本风压。2.2.2抗力和材料性能fa修正后的地基承载力特征值；fak 地基承载力特征值；二pk复合地基承载力特征值；fc混凝土轴心受压强度设计值；九普通钢筋强度设计值；如桩端土的承载力特征值；qsa桩周土的摩阻力特征值；R。单桩竖向承载力特征值；R；一一单桩竖向抗拔承载力特征值。2.2.3几何参数A基础底面面积；A。桩的截面积；B塔机的塔身衔架结构宽度；b矩形基础底面或基础梁截面的宽度；d桩身直径、方桩截面边长或基础埋置深度；H塔机的计算
