《110~500kV架空送电线路施工及验收规范》GB50233-2005.pdf

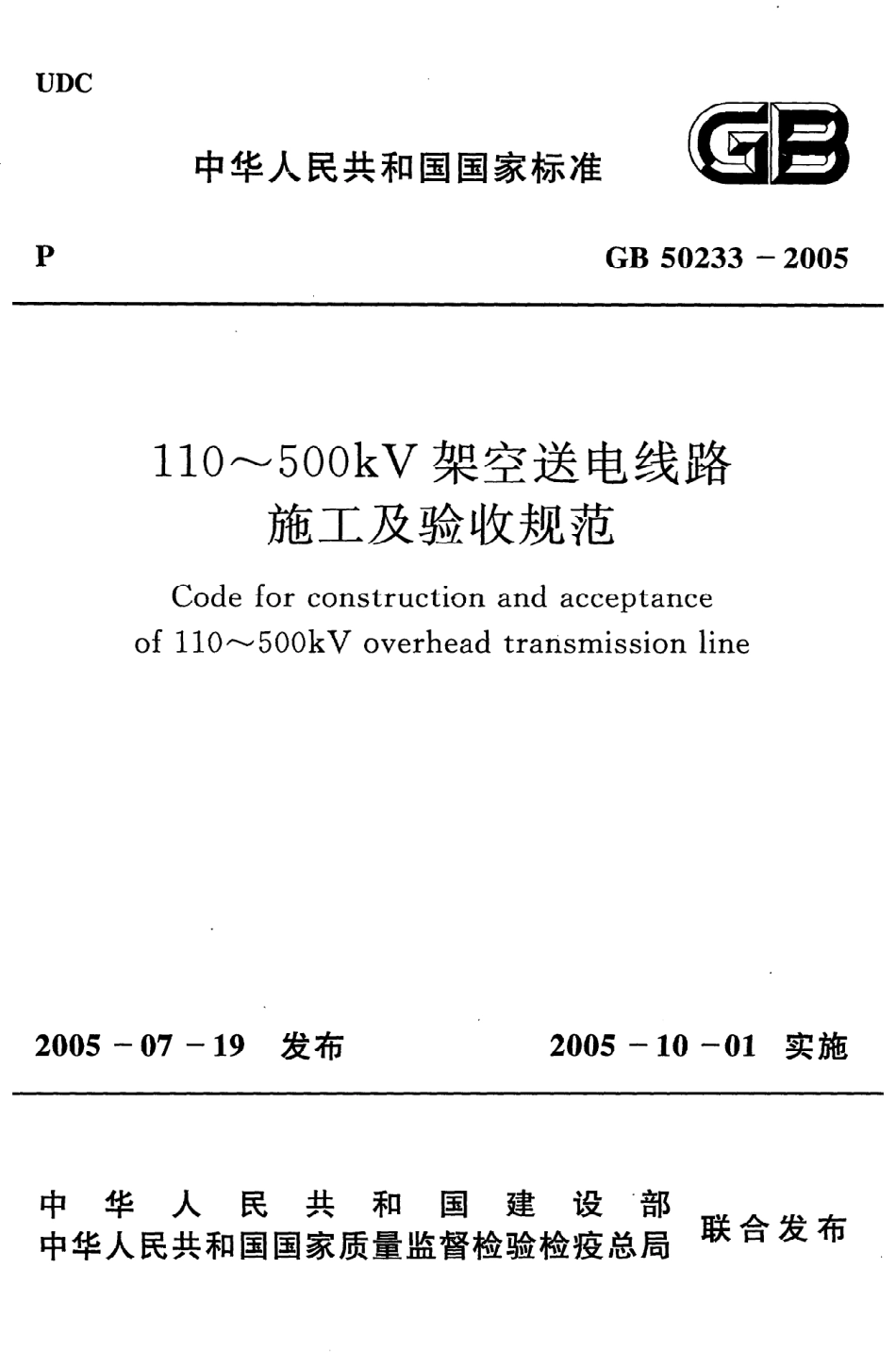

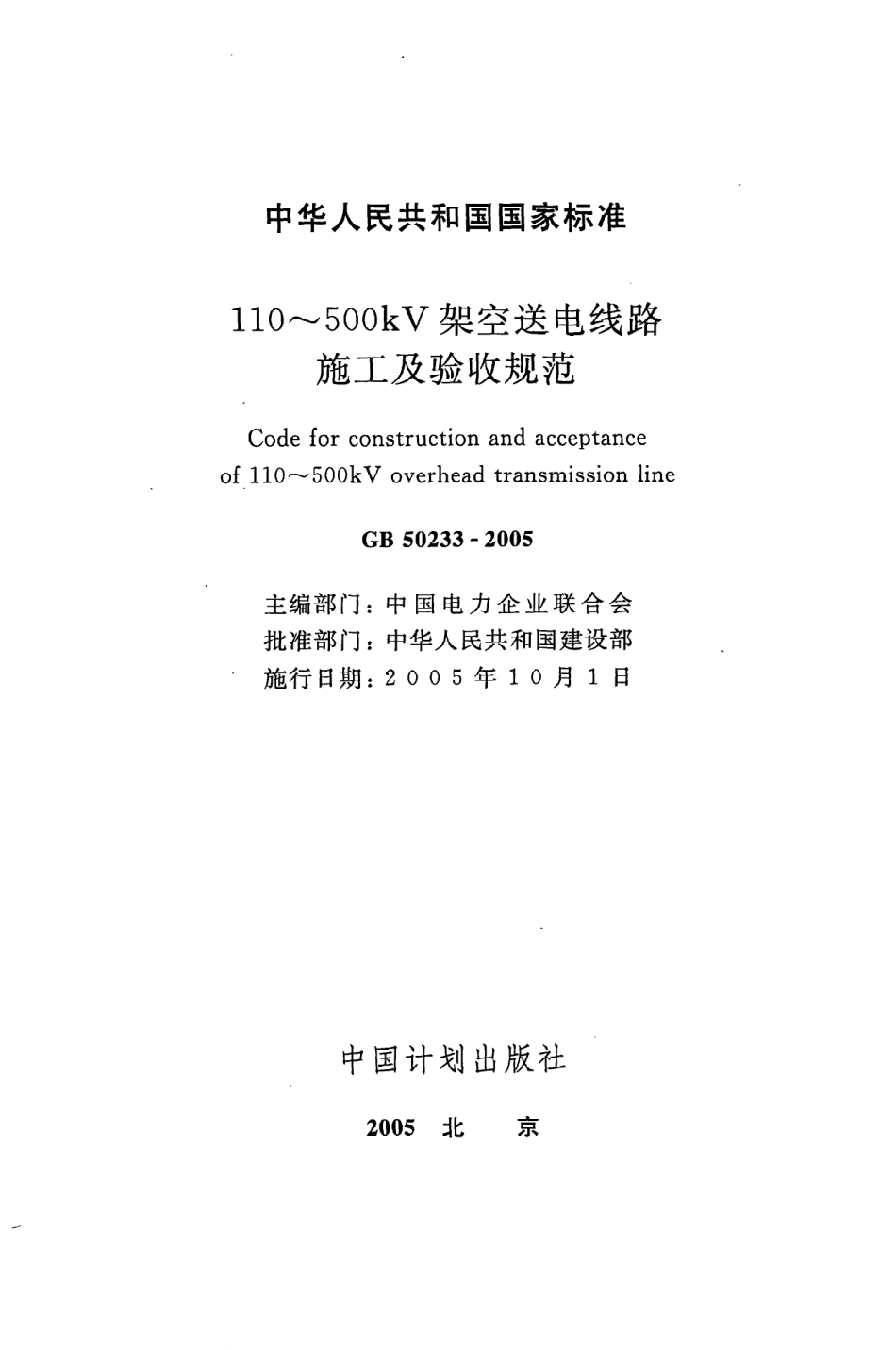

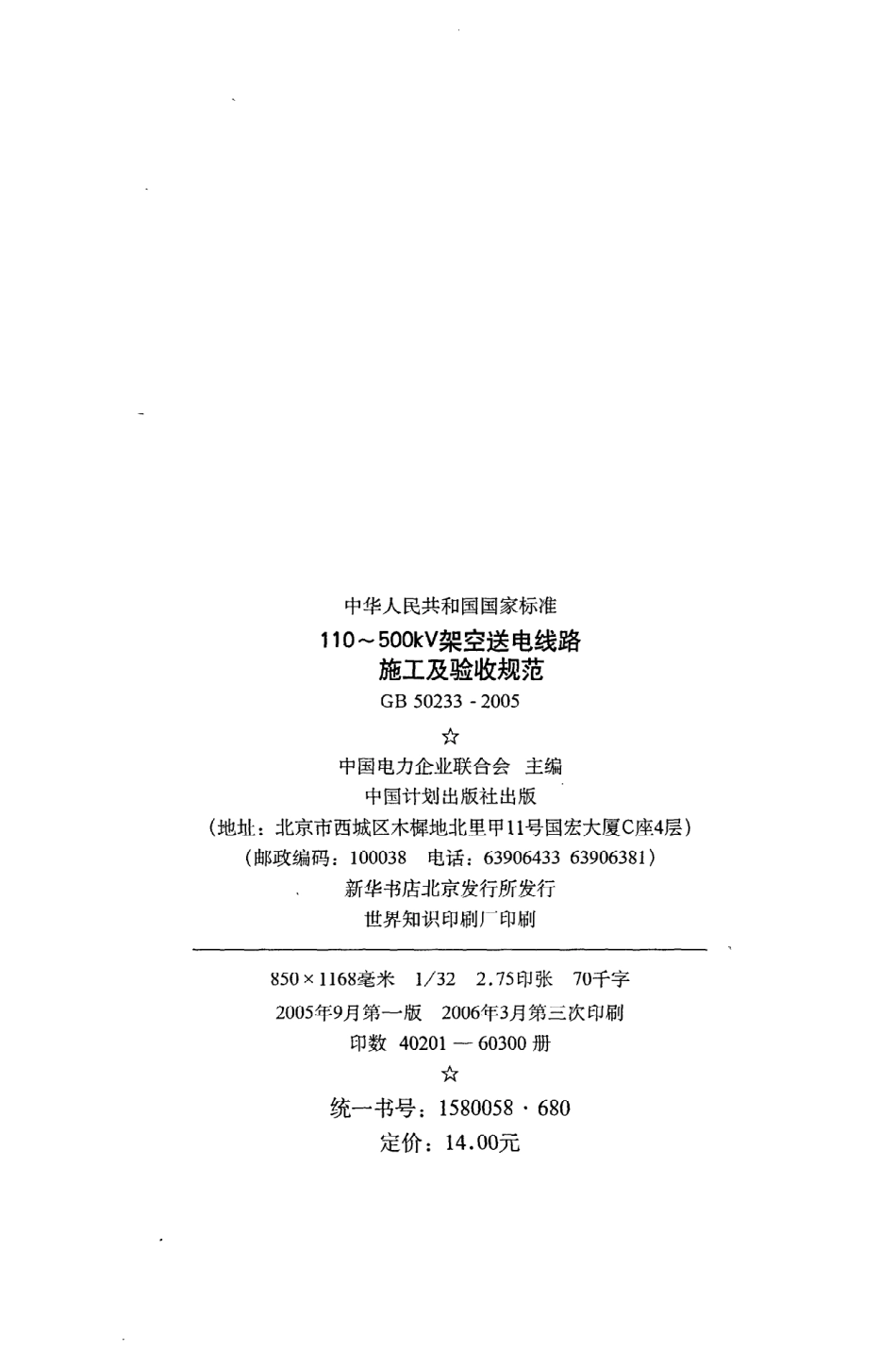

U D C中华人民共和国国家标准PG B50 2 3 3一2 0 0 51 1 0一S O O kV架空送电线路施工及验收规范C ode for constructionandacceptanceof11 0?50 0 kVoverheadtransmissionline2 0 0 5一0 7一1 9发布2 0 0 5一1 0一0 1实施中华人民共和国建设部中华人 民共和 国国家质量监督检验检疫总局联合 发布中华人民共和国国家标准1 1 0一sookV架空送电线路施工及验收规范C odeforconstructionandacceptanceof11 0一5O O kVoverheadtransmissionlineG B50 2 3 3一2 0 0 5主编部门：中国 电力企 业 联合会批 准部门：中华人 民共和 国建设部施行日期：2 0 0 5年1 0月1日中国计划出版社2 0 0 5北京中华人民共和国国家标准11 0一sookv架空送电线路施工及验收规范G B 5 0 2 3 3一2 0 0 5中国电力企业联合会 主编中国计划出版社出版（地址：北京市西城区木裤地北里甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 0X11 6 8毫米l/3 22.7 5印张7 0千字2 0 0 5年9月第一版2 0 0 6年3月第三次印刷印数4 0 2 0 1一6 0 3 0 0册统一书号：1 5 80 0 5 86 80定价：1 4.0 0元中华人民共和国建设部公告第3 5 3号建设部关于发布国家标准1 1 0一sookV架空送电线路施工及验收规范的公告现批准1 1 0一sookV架空送 电线路施工及验收规范为国家标准，编号为G B5023 3一20 0 5，自2 0 0 5年1 0月1日起实施。其中，第1.0.3、1.0.5、2.0.1(1、3）、5.1.2(1）、5.2.9、5.2.1 0(1、2、3、4）、6.1.1、6,2.1、6.3.1、7.1.1、7.3.1(1）、7.4.1、7.4.2、7.4.3、7.4.5(1）、7.4.8(3、5）、7.7.3(1）、9.2.2条（款）为强制性条文，必须严格执行。原 1 1 0一sookV架空电力线路施工及验收规范G B J2 3 3一9 0同时废止。本规范由建设部标准定额研究所 组织中国计划出版社出版发行。中华人 民共和 国建设部二0 0 五年七月九 日.J J 曰 卜月 lJ舀本规范 是根据建设部 建标 2 0 0 285号 文件关于印发“二0 0一一二0 0二年度工程建设 国家标准制订、修订计划”的通知的要求，在 1 1 0一S O O kV架空电力线路施工及验收规程G B J23 3一9 0的基础上修订的。本规范修订前曾广泛征求过意见，在编制过程中也将征求意见稿在全 国范围内多次征求意见、多次会议讨论。与原规范相比较，修订后 的本规范删除了诸如浇筑合金锚头拉线、主角钢插人式基础的主角钢应 连同铁塔最 下段结构组装找正 的规定等。对难以检测 的内容，如：基坑 的 回填夯实密实度的不同要求，作了简化处理。增加了如下内容：1基础工程中的灌注桩基础及冬期施工；2杆塔工程中的钢管电杆施工；3架线工程中的光缆架设施工；4工程验收与移交中的竣工移交规定。本规范以黑体字标志 的条文为强制性条文，必须严格执行。本规范 由建设部负责管理 和对 强 制性 条 文 的解 释，由国电电力建设研究所负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，并将意见 和建议寄交国电电力建设研究所（地址：北京市宣武区南滨河路3 3号，邮编：1 0 0 0 5 5）。本规范主编单位、参编单位和主要起草人：主 编 单 位：国家电网公司工程建设部国电电力建设研究所参编 单 位：中国电机工程学会输电线路专业委员会施工技术分会广西送变电建设公司浙江省送变 电工程公司甘肃送变电工程公司黑龙江省送变电工程公司中国超高压输变电建设公司主要起草人：郑怀清李庆林许雄森马仁洲李逸白陈发宇吴九龄张会韬杨逸耘目1总则 ，（1)2原材料及器材的检验 ，（2)3测量 （6)4土石方工程 ，（8)5基础工程 ，（1 0)5.1一般规定 （1 0)5.2现场浇筑基础 ，（1 0)5.3钻孔灌注桩基础 ，（1 3)5.4混凝土电杆基础及预制基础二 （1 5)5.5岩石基础 （1 6)5.6冬期施工 ，（1 7)6杆塔工程 ，（1 9)6.1一般规定 （1 9)6.2铁塔 （2 2)6.3混凝土电杆 ，（2 3)6.4钢管电杆 ，（2 4)6.5拉线 （2 5)7架线工程 （2 7)7.1放线的一般规定 ，（2 7)7.2非张力放线，（2 8)7.3张力放线 （3 0)7.4连接 （3 2)7.5紧线 （3 5)7.6附件安装 ，（3 7)17.7光缆架设 （3 9)8接地工程 （4 1)9工程验收与移交 （4 3)9.1工程验收 （4 3)9.2竣工试验 （4 5)9.3工程资料移交 ，（4 6)9.4竣工移交 ，（4 6)附录A安全距离要求 ，（4 7)本规范用词说明 ”二”(5 0)附：条文说明 （5 1)1总则1.0.1为确保架空送电线路工程建设质量，规范施工过程的质量控制要求和验收条件，制定本规范。1.0.2本规范适用于1 1 0一sookV交流或直流架空送电线路新建、改建、扩建工程的施工与验收。1,0.3架 空送 电线路工程必 须按 照批 准 的设计 文件和经有关方面会 审的设计施工图施工。当需要变更设 计 时，应 经设计 单位 同意。1.0.4新技术、新材料、新工艺必须经过试验、测试及试点验证，判定符合本规范要求时方可采用。1.0.5架空送电线路工程测量及检查用的仪器、仪表、量具等，必须经过检定，并在有效使用期内。1.0.6架空送 电线路的施工、验收及 原材料和器材的检验，除应符合本规范的有关规定外，尚应符合国家现行的有关标准规范的规定。2原材料及器材的检验2.0.1架空送 电线路工程使用 的原材料及 器材必须符合下列规定：1有该批产 品出厂质量检验合格证书；2有符合国家现行标准的各项质量检验资料；3对砂石等无质量检验资料的原材料，应抽样并经有检验资格的单位检验，合格后方可 采用；4对产品检验结果有疑义 时，应 重新抽样，并经有资格的检验单位检验，合格后方可采用。2.0.2当采用新型原材料及 器材时，必须经试验并通过有关部门的技术鉴定，证 明能满足设计和规范要求，方准使用。2.0.3原材料及器材有下列情况之一时，必须重做检验：1保管期限超过规定者；2因保管不良有变质可能者；3未按标准规定取样或试样不具代表性者。2.0.4预制混凝土构件及现场浇筑混凝土基础所使用 的碎石、卵石，应符合国家现行标准普通混凝 土用碎石或卵石质量标准及检验方法）J G J 5 3 的有关规定。2.0.5预制混凝土构件及 现场浇筑混凝土基础所使用的砂应符合国家现行标准普通 混凝土 用砂质量标准 及检验方法J G J 5 2的有关规定。特殊地 区可按该地 区的标准执行。不得使用海砂。2.0.6水泥 的质量、保管及使用应符合现行国家标准硅酸盐水泥、普通硅酸盐水泥 G B1 7 5的规定。水泥 的品种与标号，应满足设计规定的混凝土强度等级。2水泥保管时应防止受潮；不同品种、不同等级、不同制造厂、不同批号的水泥应分别堆放，标识清晰。2,0.7混凝土浇筑用水应符合下列规定：1制作预制混凝土构件用水，应使用可饮用 的水；2现场浇筑混凝土，宜使用可饮用 的水，当无饮用水时，可采用清洁的河溪水或池塘水。除设计有特殊 要求外，可 只进行外观检查不做化验。水中不得含有油脂，其上游亦无有害化合物流人，有怀疑时应进行化验；3不得使用海水。么.0.8设计允许在现浇混凝土基础中掺人大块石时，掺人 的大块石不得有裂缝、夹层，其强度不得低于混凝土用石标准。大块石的尺寸宜为1 5 0一2 5 0 mm，且不宜使用卵石。2.0.9预制混凝土构件及 现浇混凝土基础用钢材应符合设计规定。加工质量应符合相关标准的要求。钢材表面应无污物。2.0.1 0钢材焊接用焊条、焊剂等焊接材料的品种、牌号应符合所焊接金属焊接的工艺要求。2.0、n角钢铁塔、混凝土 电杆铁横担的加工质量。应符合现行国家标准输电线路铁塔制造技术条件 G B 269 4的规定。2.0一1 2薄壁离心钢管混凝土结构钢管铁塔的加工质量，除应符合国家现行标准薄壁离心钢管混凝土结构技术规程 D L/T5 0 3 0的规定外，还应符合设计要求。2.0.1 3环形钢筋混凝土 电杆的质量，应符合现行国家标准环形钢筋混凝土电杆 G B3 9 6的规定。2.0.1 4预应力混凝土 电杆的质量应符合现行国家标准环形 预应力混凝土 电杆 G B4 62 3的规定。2.0.1 5钢管电杆的质量应符合国家现行标准输电线路钢管杆制造技术条件 D L/T6 4 6的规定。2.0.1 6导线的质量应符合现行国家标准圆线同心绞架空导线G B/T1 1 7 9的规定。进口导线的质量应符合该产品 国的 国家标3准，且不应低于I E C标准。2.0.1 7采用镀锌钢绞线作架空地线或拉线时，镀锌钢绞线的质量应符合国家现行标准镀锌钢绞线 Y B/T5 0 0 4的规定。采用良导体作架空地线时，良导体的型号、规格及质量应符合设计选 型及相应现行标准。采用复合光缆作架空地线时，国 内产品应符合国家现行标准光纤复合架空 地线 D L/T83 2等的规定，进口产品应符合设计选用标准。2.0.1 8金具的质量应符合现行国家标准电力金具通用技术条件 G B231 4和国家现行标准电力金具制造质量 D L/T7 6 8及其他相关的技术标准。验收、标志与包装应符合现行国家标准电力金具验收规则标志与包装 G B2 31 7.4的规定。2.0.1 9预应力钢筋混凝土和普通钢筋混凝土预制构件的加工尺寸允许偏差应符合表2.0.1 9的规定，并应保证构件 与构件之间、构件与铁件及螺栓间安装方便。外观检查时应符合下列规定：1预应力钢筋混凝土构件不得有纵向及横向裂缝；2普通钢筋混凝土预制构件，放置地平面检查时不得有纵向裂缝，横向裂缝 的宽度不得超过0.0 5 mm;3表面应平整，不得有明显 的缺陷。表2.0.1 9预应力钢筋混凝土和普通钢筋混凝土预制构件加工尺寸允许偏差表（mm)项目底盘、拉线盘、卡盘其他装配式预制构件长度一1 0士 1 0断面尺寸宽一1 0、士5厚一5士 5弯曲L/7 5 0续表2.0.1 9项目底盘、拉线盘、卡盘其他装配式预制构件预埋 铁件（预留孔）对设计位置的偏差中心线位移1 05安装孔距士 5士 5螺栓露 出长度+1 0，一5+1 0，一5注：1本表不包括环形混凝土电杆。2用肉眼不能直接明显看出的网状纹、龟纹不算裂缝。3底盘、拉线盘、卡盘的中心线位移是指拉线盘的U形环与图纸位置 的偏差，拉线盘、卡盘是指安装孔及底盘 圆槽的实际加工位置与 图纸位置的偏差。4 L为对应 的构件长度。2.0.2 0绝缘子及绝缘子串：1盘形悬式瓷及玻璃绝缘子 的质量应符合现行国家标准盘形悬式绝缘子技术条件 G B10 0 1、盘形悬式绝缘子串元件尺寸与特性 G B 725 3和国家现行标准盘形悬式玻璃绝缘子玻璃件外观质量J B/T9 6 7 8的规定；2有机复合绝缘子 的质量应符合国家现行标准高压线路用有机复合绝缘子技术条件J B589 2的规定；3直流线路采用 的直流盘形悬式绝缘子 的质量，应符合国家现行标准直流盘形悬式绝缘子技术条件 S D 1 9 2的规定；4长棒型瓷绝缘子 的质量 应符合设计技术条件和相应 的技术标准；5架空地线用盘形悬式瓷绝缘子 的质量 应符合国家现行标准高压架空 线路绝缘地线用盘形 悬式瓷绝缘子J B9 6 80的规定。架空地线用针式瓷绝缘子的质 量应符合现行 国家标准高压线路针式瓷绝缘子 G B10 0 0的规定。2.0.2 1杆
