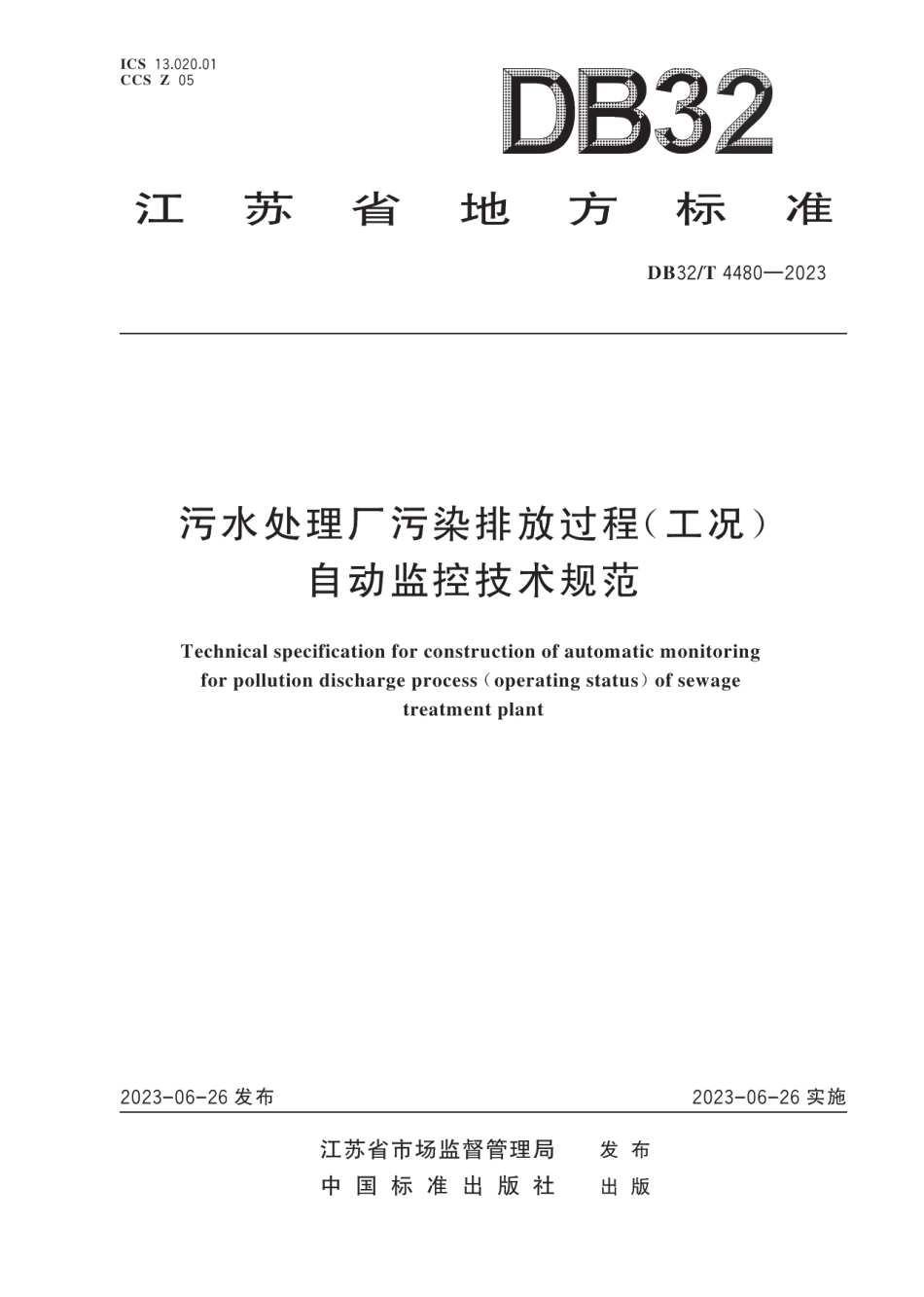

DB32T 4480-2023污水处理厂污染排放过程（工况）自动监控技术规范.pdf

DB32/T4480-2023目次前言1范围2规范性引用文件3术语和定义4缩略语5系统组成6系统要求7治理设施运行状况判定58WQMS监测数据合理性判定.79系统验收1010日常运行管理11附录A(资料性)污水处理厂污染排放过程（工况）关键参数表12附录B(规范性)污水排放过程（工况）监控系统数据传输规范17附录C(资料性)污水处理工艺污染物去除率25附录D(资料性)污水处理工艺中MLSS与DO的正常范围参考27附录E(资料性)污水处理厂污泥产生系数表28附录F(资料性)SS去除率、反应池去除单位SS量产泥率与污泥浓度31附录G(资料性)污泥排放系数法参考文献DB32/T4480-2023污水处理厂污染排放过程（工况）自动监控技术规范1范围本文件规定了污水处理厂污染排放过程（工况）自动监控技术规范、污染治理设施运行状况的判定、水质自动在线监测系统监测数据的合理性判定、技术验收和日常运行管理。本文件适用于省级及以上工业集聚区集中式污水处理厂、省级及以上化工园区集中式污水处理厂，以及建设规模为500t/d以上的城镇生活污水处理厂或污水处理设施的自动监控系统的建设、维护、监管等工作，其他参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6587电子测量仪器通用规范GB/T18268.1测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求GB50093自动化仪表工程施工及质量验收规范GB50168电气装置安装工程电缆线路施工及验收标准GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范HJ/T70高氯废水化学需氧量的测定氯气校正法HJ212污染物在线监控（监测）系统数据传输标准HJ355水污染源在线监测系统(CODNHN等)运行技术规范HJ828水质化学需氧的测定重铬酸盐法HJ2038城镇污水处理运行监督管理技术规范DB33/T502社会治安动态视监控系统技术规范3术语和定义下列术语和定义适用于本文件。3.1污染治理设施pollutant treatment equipments治理生活污水或工业废水中污染物所需的全部设备。注：如污水提升泵、鼓风机、污泥泵、污泥压滤机等设备。3.2过程（工况）自动监控系统process(operating status)monitoring systems监测、分析影响污染物排放的污染源的生产设施、污染治理设施运行的关键参数，并提供关键参数的永久性记录所需的全部设备及应用软件组成的系统。DB32/T4480-20233.3数据采集传输仪data acquisition and transmission instrument用于采集、存储各种类型监测仪表的数据，并具有向上位机传输数据功能的单片机系统、工控机、嵌人式计算机或可编程控制器等。来源：HJ477-2009,3.23.4水质在线自动监测系统water quality on-line automatic monitoring system基于水质监测设备、数据通信技术及计算机应用软件，实现水质在线自动监测并实时进行水质数据统计分析的系统。注：一般由一台或多台水质监测子站及水质监控系统组成。3.5中控系统center control system污水处理厂集中自动控制系统。3.6单向隔离器unidirectional isolator在中控系统与工况数据采集传输仪之间安装的、用于实现数据单向传输的安全隔离设备。3.7排放预测监测系统predictive emission monitoring system用过程参数确定污染物的浓度或排放速率的系统。通过公式转换，图形或计算机程序处理测量参数，用于和排放限值或标准进行比较。3.8模型models基于自然科学的基本原理或应用数学的方法，如神经网络法、统计回归法，推导进口参数、工艺参数、关键治理设施运行参数与污染物排放数据之间的关系所建立的理论模型或经验模型。4缩略语下列缩略语适用于本文件。A/O与A2/O:厌氧-好氧/厌氧-缺氧-好氧(Anaerobic-Oxic/Anaerobic-Anoxic-Oxic)COD:重铬酸盐指数即重铬酸盐值(Dichromate Oxidizability)DO:溶解氧(Dissolved Oxygen)MLSS:混合液污泥浓度(Mixed Liqaor Suspended Solids)OPC:过程控制的对象链接与嵌入(Object linking anxi embedding for Process Control)PEMS:排放预测监测系统(Predictive Emission Monitoring System)PMS:排放过程(T况)监控系统Process(operating status)Monito:ing SystemsRM:参比方法测值(Reference Method)SBR:序批式活性污泥法(Sequencing Batch Reactor activated sludge process)SS:混合液中活性污泥浓度(Suspended Solid)WQMS:水质在线自动监测系统(Water Quality on-line automatic Monitoring System)5系统组成5.1概述PMS由现场端监控系统和行业监管部门监控系统两部分构成，如图1所示。2
