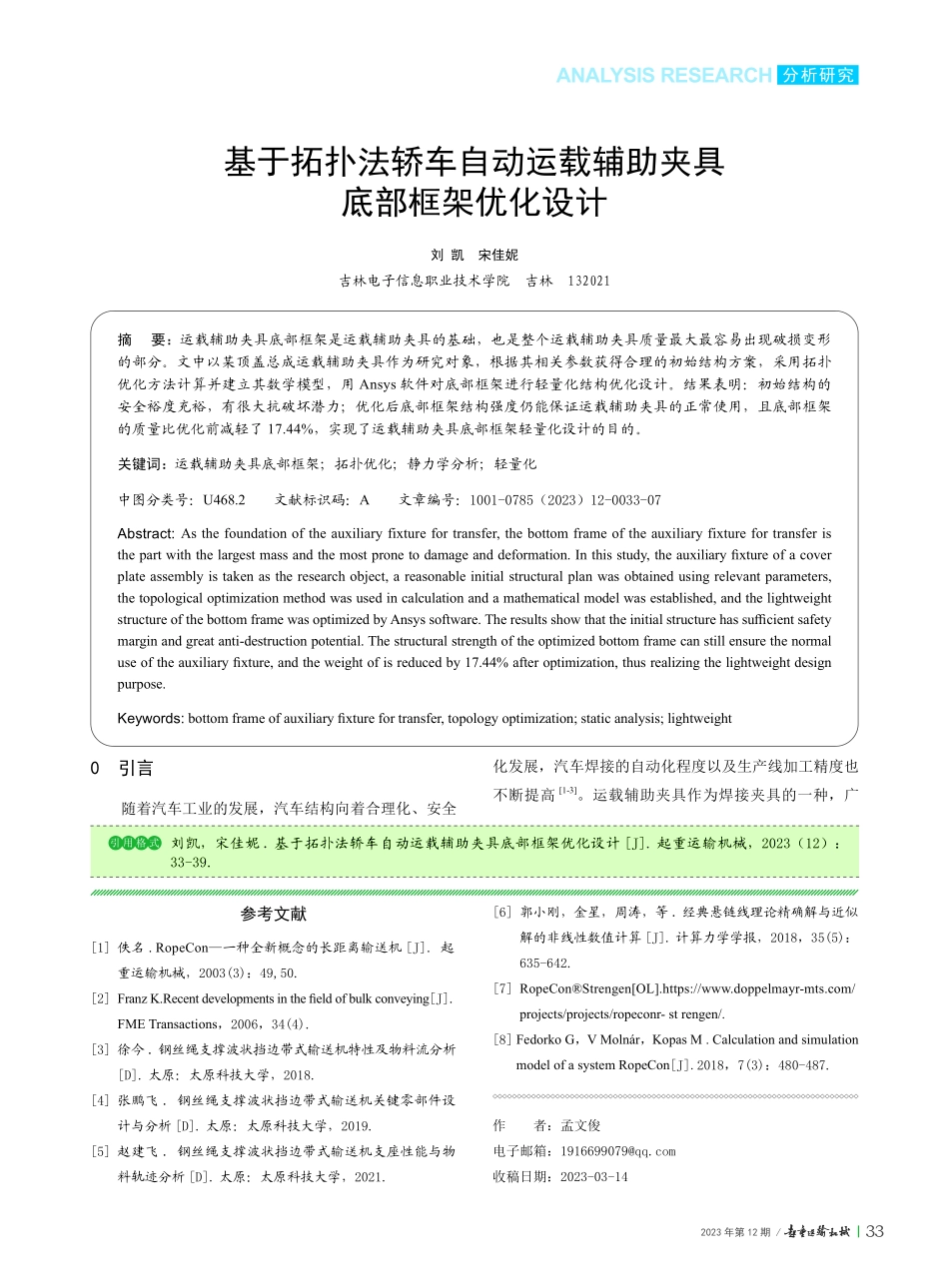

332023年第12期/ANALYSISRESEARCH分析研究基于拓扑法轿车自动运载辅助夹具底部框架优化设计刘凯宋佳妮吉林电子信息职业技术学院吉林132021摘要：运载辅助夹具底部框架是运载辅助夹具的基础，也是整个运载辅助夹具质量最大最容易出现破损变形的部分。文中以某顶盖总成运载辅助夹具作为研究对象，根据其相关参数获得合理的初始结构方案，采用拓扑优化方法计算并建立其数学模型，用Ansys软件对底部框架进行轻量化结构优化设计。结果表明：初始结构的安全裕度充裕，有很大抗破坏潜力；优化后底部框架结构强度仍能保证运载辅助夹具的正常使用，且底部框架的质量比优化前减轻了17.44%，实现了运载辅助夹具底部框架轻量化设计的目的。关键词：运载辅助夹具底部框架；拓扑优化；静力学分析；轻量化中图分类号：U468.2文献标识码：A文章编号：1001-0785（2023）12-0033-07Abstract:Asthefoundationoftheauxiliaryfixturefortransfer,thebottomframeoftheauxiliaryfixturefortransferisthepartwiththelargestmassandthemostpronetodamageanddeformation.Inthisstudy,theauxiliaryfixtureofacoverplateassemblyistakenastheresearchobject,areasonableinitialstructuralplanwasobtainedusingrelevantparameters,thetopologicaloptimizationmethodwasusedincalculationandamathematicalmodelwasestablished,andthelightweightstructureofthebottomframewasoptimizedbyAnsyssoftware.Theresultsshowthattheinitialstructurehassufficientsafetymarginandgreatanti-destructionpotential.Thestructuralstrengthoftheoptimizedbottomframecanstillensurethenormaluseoftheauxiliaryfixture,andtheweightofisreducedby17.44%afteroptimization,thusrealizingthelightweightdesignpurpose.Keywords:bottomframeofauxiliaryfixturefortransfer,topologyoptimization;staticanalysis;lightweight0引言随着汽车工业的发展，汽车结构向着合理化、安全化发展，汽车焊接的自动化程度以及生产线加工精度也不断提高[1-3]。运载辅助夹具作为焊接夹具的一种，广刘凯，宋佳妮.基于拓扑法轿车自动运载辅助夹具底部框架优化设计[J].起重运输机械，2023（12）：33-39.引用格式参考文献[1]佚名.RopeCon—一种全新概念的长距离输送机[J].起重运输机械，2003(3)：49,50.[2]FranzK.Recentdevelopmentsinthefieldofbulkconveying[J].FMETransactions，2006，34(4).[3]徐今.钢丝绳支撑波...
