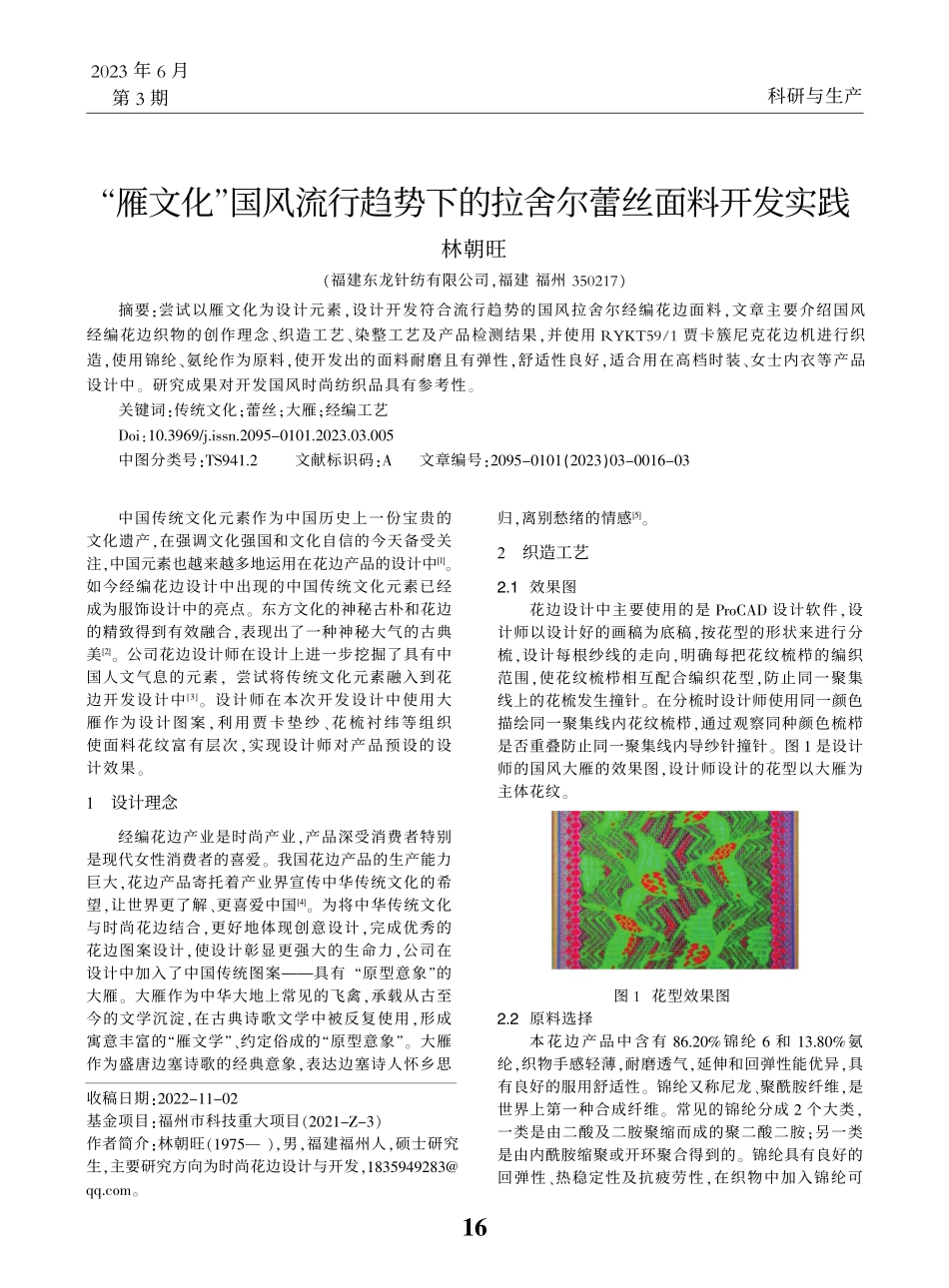

“雁文化”国风流行趋势下的拉舍尔蕾丝面料开发实践_林朝旺.pdf

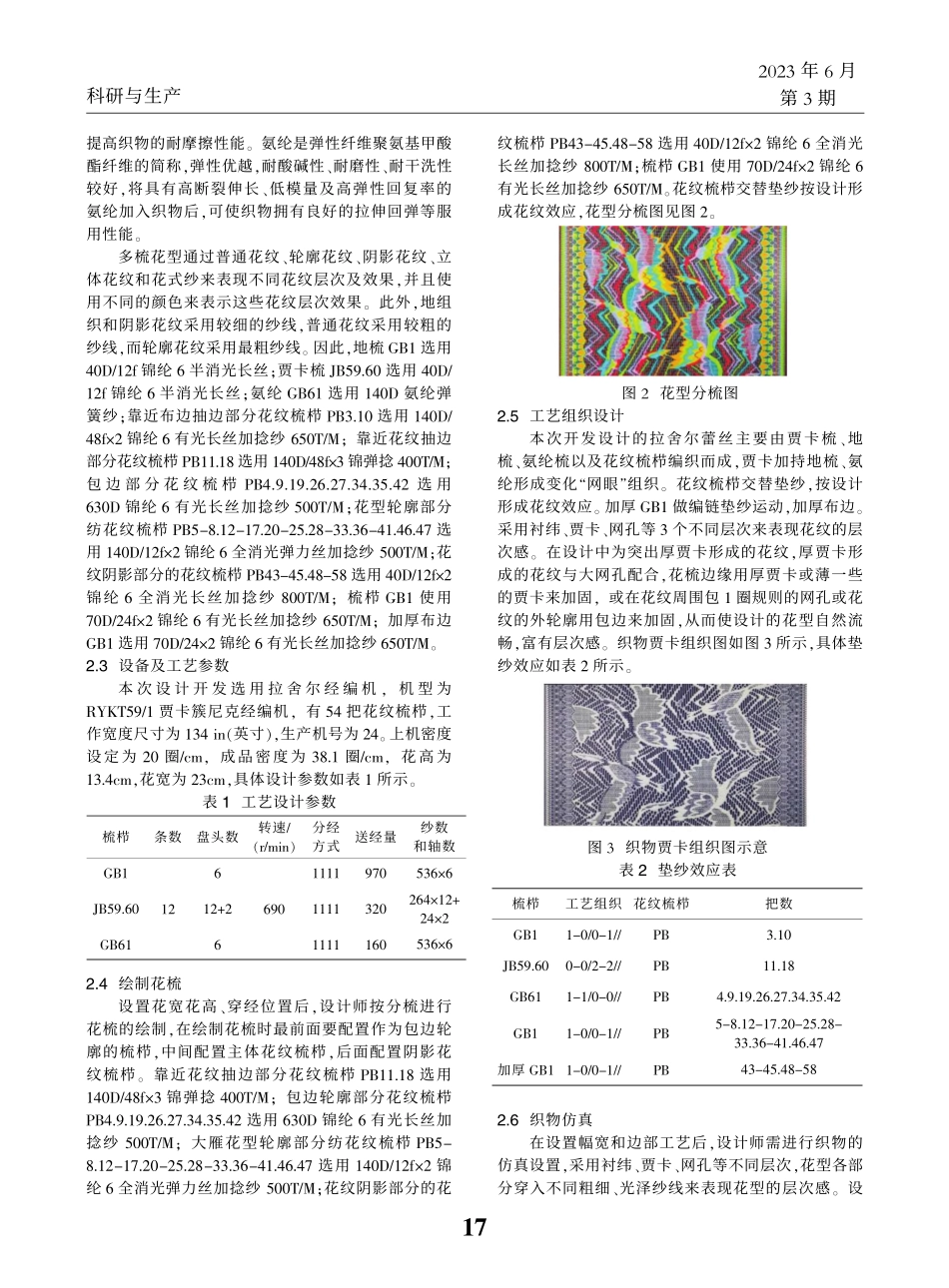

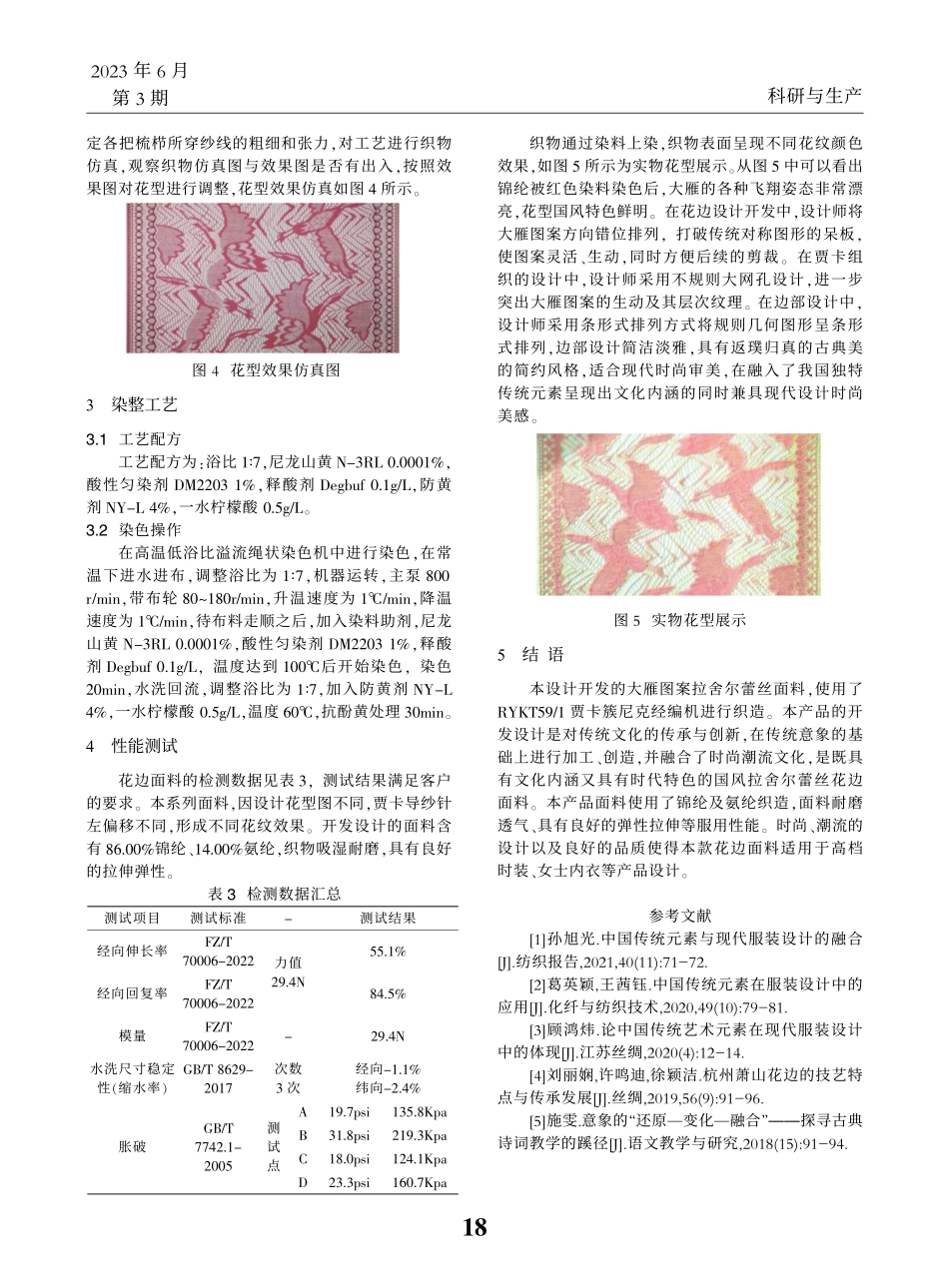

2023年6月第3期中国传统文化元素作为中国历史上一份宝贵的文化遗产，在强调文化强国和文化自信的今天备受关注，中国元素也越来越多地运用在花边产品的设计中1。如今经编花边设计中出现的中国传统文化元素已经成为服饰设计中的亮点。东方文化的神秘古朴和花边的精致得到有效融合，表现出了一种神秘大气的古典美2。公司花边设计师在设计上进一步挖掘了具有中国人文气息的元素，尝试将传统文化元素融入到花边开发设计中3。设计师在本次开发设计中使用大雁作为设计图案，利用贾卡垫纱、花梳衬纬等组织使面料花纹富有层次，实现设计师对产品预设的设计效果。1设计理念经编花边产业是时尚产业，产品深受消费者特别是现代女性消费者的喜爱。我国花边产品的生产能力巨大，花边产品寄托着产业界宣传中华传统文化的希望，让世界更了解、更喜爱中国4。为将中华传统文化与时尚花边结合，更好地体现创意设计，完成优秀的花边图案设计，使设计彰显更强大的生命力，公司在设计中加入了中国传统图案具有“原型意象”的大雁。大雁作为中华大地上常见的飞禽，承载从古至今的文学沉淀，在古典诗歌文学中被反复使用，形成寓意丰富的“雁文学”、约定俗成的“原型意象”。大雁作为盛唐边塞诗歌的经典意象，表达边塞诗人怀乡思归，离别愁绪的情感5。2织造工艺2.1效果图花边设计中主要使用的是ProCAD设计软件，设计师以设计好的画稿为底稿，按花型的形状来进行分梳，设计每根纱线的走向，明确每把花纹梳栉的编织范围，使花纹梳栉相互配合编织花型，防止同一聚集线上的花梳发生撞针。在分梳时设计师使用同一颜色描绘同一聚集线内花纹梳栉，通过观察同种颜色梳栉是否重叠防止同一聚集线内导纱针撞针。图1是设计师的国风大雁的效果图，设计师设计的花型以大雁为主体花纹。图1花型效果图2.2原料选择本花边产品中含有86.20%锦纶6和13.80%氨纶，织物手感轻薄，耐磨透气，延伸和回弹性能优异，具有良好的服用舒适性。锦纶又称尼龙、聚酰胺纤维，是世界上第一种合成纤维。常见的锦纶分成2个大类，一类是由二酸及二胺聚缩而成的聚二酸二胺；另一类是由内酰胺缩聚或开环聚合得到的。锦纶具有良好的回弹性、热稳定性及抗疲劳性，在织物中加入锦纶可“雁文化”国风流行趋势下的拉舍尔蕾丝面料开发实践林朝旺（福建东龙针纺有限公司，福建 福州350217）摘要：尝试以雁文化为设计元素，设计开发符合流行趋势的国风拉舍尔经编花边面料，文章主要介绍国风经编花边织物的创作理念、织造工艺、染整工艺及产品检测结果，并使用RYKT59/1贾卡簇尼克花边机进行织造，使用锦纶、氨纶作为原料，使开发出的面料耐磨且有弹性，舒适性良好，适合用在高档时装、女士内衣等产品设计中。研究成果对开发国风时尚纺织品具有参考性。关键词：传统文化；蕾丝；大雁；经编工艺Doi：10.3969/j.issn.2095-0101.2023.03.005中图分类号：TS941.2文献标识码：A文章编号：2095-0101（2023）03-0016-03收稿日期：2022-11-02基金项目：福州市科技重大项目（2021-Z-3）作者简介：林朝旺（1975），男，福建福州人，硕士研究生，主要研究方向为时尚花边设计与开发，。科研与生产162023年6月第3期提高织物的耐摩擦性能。氨纶是弹性纤维聚氨基甲酸酯纤维的简称，弹性优越，耐酸碱性、耐磨性、耐干洗性较好，将具有高断裂伸长、低模量及高弹性回复率的氨纶加入织物后，可使织物拥有良好的拉伸回弹等服用性能。多梳花型通过普通花纹、轮廓花纹、阴影花纹、立体花纹和花式纱来表现不同花纹层次及效果，并且使用不同的颜色来表示这些花纹层次效果。此外，地组织和阴影花纹采用较细的纱线，普通花纹采用较粗的纱线，而轮廓花纹采用最粗纱线。因此，地梳GB1选用40D/12f锦纶6半消光长丝；贾卡梳JB59.60选用40D/12f锦纶6半消光长丝；氨纶GB61选用140D氨纶弹簧纱；靠近布边抽边部分花纹梳栉PB3.10选用140D/48f2锦纶6有光长丝加捻纱650T/M；靠近花纹抽边部分花纹梳栉PB11.18选用140D/48f3锦弹捻400T/M；包 边 部 分 花 纹 梳 栉PB4.9.19.26.27.34.35.42选 用630D锦纶6有光长丝加捻纱500T/M；花型轮廓部分纺花纹梳栉PB5-8.12-17.20-25.28-33.36-41.46.47选用140D/12f2锦纶6全消光弹力丝加捻纱500T/M；花纹阴影部分的花纹梳栉PB43-45.48-58选用40D/12f2锦纶6全消光长丝加捻纱800T/M；梳栉GB1使用70D/24f2锦纶6有光长丝加捻纱650T/M；加厚布边GB1选用70D/242锦纶6有光长丝加捻纱650T/M。2.3设备及工艺参数本 次 设 计 开 发 选 用 拉 舍 尔 经 编 机，机 型 为RYKT59/1贾卡簇尼克经编机，有54把花纹梳栉，工作宽度尺寸为134 in（英寸），生产机号为24。上机密度设定为20圈/cm，成品密度为38.1圈/cm，花高为13.4cm，花宽为23cm，具体设计参数如表1所示。表1工艺设计参数2.4绘制花梳设置花宽花高、穿经位置后，设计师按分梳进行花梳的绘制，在绘制花梳时最前面要配置作为包边轮廓的梳栉，中间配置主体花纹梳栉，后面配置阴影花纹梳栉。靠近花纹抽边部分花纹梳栉PB11.18选用140D/48f3锦弹捻400T/M；包边轮廓部分花纹梳栉PB4.9.19.26.27.34.35.42选用630D锦纶6有光长丝加捻纱500T/M；大雁花型轮廓部分纺花纹梳栉PB5-8.12-17.20-25.28-33.36-41.46.47选用140D/12f2锦纶6全消光弹力丝加捻纱500T/M；花纹阴影部分的花纹梳栉PB43-45.48-58选用40D/12f2锦纶6全消光长丝加捻纱800T/M；梳栉GB1使用70D/24f2锦纶6有光长丝加捻纱650T/M。花纹梳栉交替垫纱按设计形成花纹效应，花型分梳图见图2。图2花型分梳图2.5工艺组织设计本次开发设计的拉舍尔蕾丝主要由贾卡梳、地梳、氨纶梳以及花纹梳栉编织而成，贾卡加持地梳、氨纶形成变化“网眼”组织。花纹梳栉交替垫纱，按设计形成花纹效应。加厚GB1做编链垫纱运动，加厚布边。采用衬纬、贾卡、网孔等3个不同层次来表现花纹的层次感。在设计中为突出厚贾卡形成的花纹，厚贾卡形成的花纹与大网孔配合，花梳边缘用厚贾卡或薄一些的贾卡来加固，或在花纹周围包1圈规则的网孔或花纹的外轮廓用包边来加固，从而使设计的花型自然流畅，富有层次感。织物贾卡组织图如图3所示，具体垫纱效应如表2所示。图3织物贾卡组织图示意表2垫纱效应表2.6织物仿真在设置幅宽和边部工艺后，设计师需进行织物的仿真设置，采用衬纬、贾卡、网孔等不同层次，花型各部分穿入不同粗细、光泽纱线来表现花型的层次感。设科研与生产梳栉条数盘头数转速/（r/min）分经方式送经量纱数和轴数GB112669011119705366JB59.6012+2111132026412+242GB61611111605366梳栉工艺组织花纹梳栉把数GB11-0/0-1/PB3.10JB59.600-0/2-2/PB11.18GB611-1/0-0/PB4.9.19.26.27.34.35.42GB11-0/0-1/PB5-8.12-17.20-25.28-33.36-41.46.47加厚GB11-0/0-1/PB43-45.48-58172023年6月第3期定各把梳栉所穿纱线的粗细和张力，对工艺进行织物仿真，观察织物仿真图与效果图是否有出入，按照效果图对花型进行调整，花型效果仿真如图4所示。图4花型效果仿真图3染整工艺3.1工艺配方工艺配方为：浴比17，尼龙山黄N-3RL 0.0001%，酸性匀染剂DM2203 1%，释酸剂Degbuf 0.1g/L，防黄剂NY-L 4%，一水柠檬酸0.5g/L。3.2染色操作在高温低浴比溢流绳状染色机中进行染色，在常温下进水进布，调整浴比为17，机器运转，主泵800r/min，带布轮80180r/min，升温速度为1/min，降温速度为1/min，待布料走顺之后，加入染料助剂，尼龙山黄N-3RL 0.0001%，酸性匀染剂DM2203 1%，释酸剂Degbuf 0.1g/L，温度达到100后开始染色，染色20min，水洗回流，调整浴比为17，加入防黄剂NY-L4%，一水柠檬酸0.5g/L，温度60，抗酚黄处理30min。4性能测试花边面料的检测数据见表3，测试结果满足客户的要求。本系列面料，因设计花型图不同，贾卡导纱针左偏移不同，形成不同花纹效果。开发设计的面料含有86.00%锦纶、14.00%氨纶，织物吸湿耐磨，具有良好的拉伸弹性。表3检测数据汇总织物通过染料上染，织物表面呈现不同花纹颜色效果，如图5所示为实物花型展示。从图5中可以看出锦纶被红色染料染色后，大雁的各种飞翔姿态非常漂亮，花型国风特色鲜明。在花边设计开发中，设计师将大雁图案方向错位排列，打破传统对称图形的呆板，使图案灵活、生动，同时方便后续的剪裁。在贾卡组织的设计中，设计师采用不规则大网孔设计，进一步突出大雁图案的生动及其层次纹理。在边部设计中，设计师采用条形式排列方式将规则几何图形呈条形式排列，边部设计简洁淡雅，具有返璞归真的古典美的简约风格，适合现代时尚审美，在融入了我国独特传统元素呈现出文化内涵的同时兼具现代设计时尚美感。图5实物花型展示5结 语本设计开发的大雁图案拉舍尔蕾丝面料，使用了RYKT59/1贾卡簇尼克经编机进行织造。本产品的开发设计是对传统文化的传承与创新，在传统意象的基础上进行加工、创造，并融合了时尚潮流文化，是既具有文化内涵又具有时代特色的国风拉舍尔蕾丝花边面料。本产品面料使用了锦纶及氨纶织造，面料耐磨透气、具有良好的弹性拉伸等服用性能。时尚、潮流的设计以及良好的品质使得本款花边面料适用于高档时装、女士内衣等产品设计。参考文献1孙旭光.中国传统元素与现代服装设计的融合J.纺织报告,2021,40(11):71-72.2葛英颖,王茜钰.中国传统元素在服装设计中的应用J.化纤与纺织技术,2020,49(10):79-81.3顾鸿炜.论中国传统艺术元素在现代服装设计中的体现J.江苏丝绸,2020(4):12-14.4刘丽娴,许鸣迪,徐颖洁.杭州萧山花边的技艺特点与传承发展J.丝绸,2019,56(9):91-96.5施雯.意象的“还原变化融合”探寻古典诗词教学的蹊径J.语文教学与研究,2018(15):91-94.科研与生产测试项目测试标准-测试结果经向伸长率FZ/T70006-2022力值29.4N55.1%经向回复率FZ/T70006-202284.5%模量FZ/T70006-2022-29.4N水洗尺寸稳定性（缩水率）GB/T 8629-2017次数3次经向-1.1%纬向-2.4%胀破GB/T7742.1-2005测试点A19.7psi135.8KpaB31.8psi219.3KpaC18.0psi124.1KpaD23.3psi160.7Kpa18
