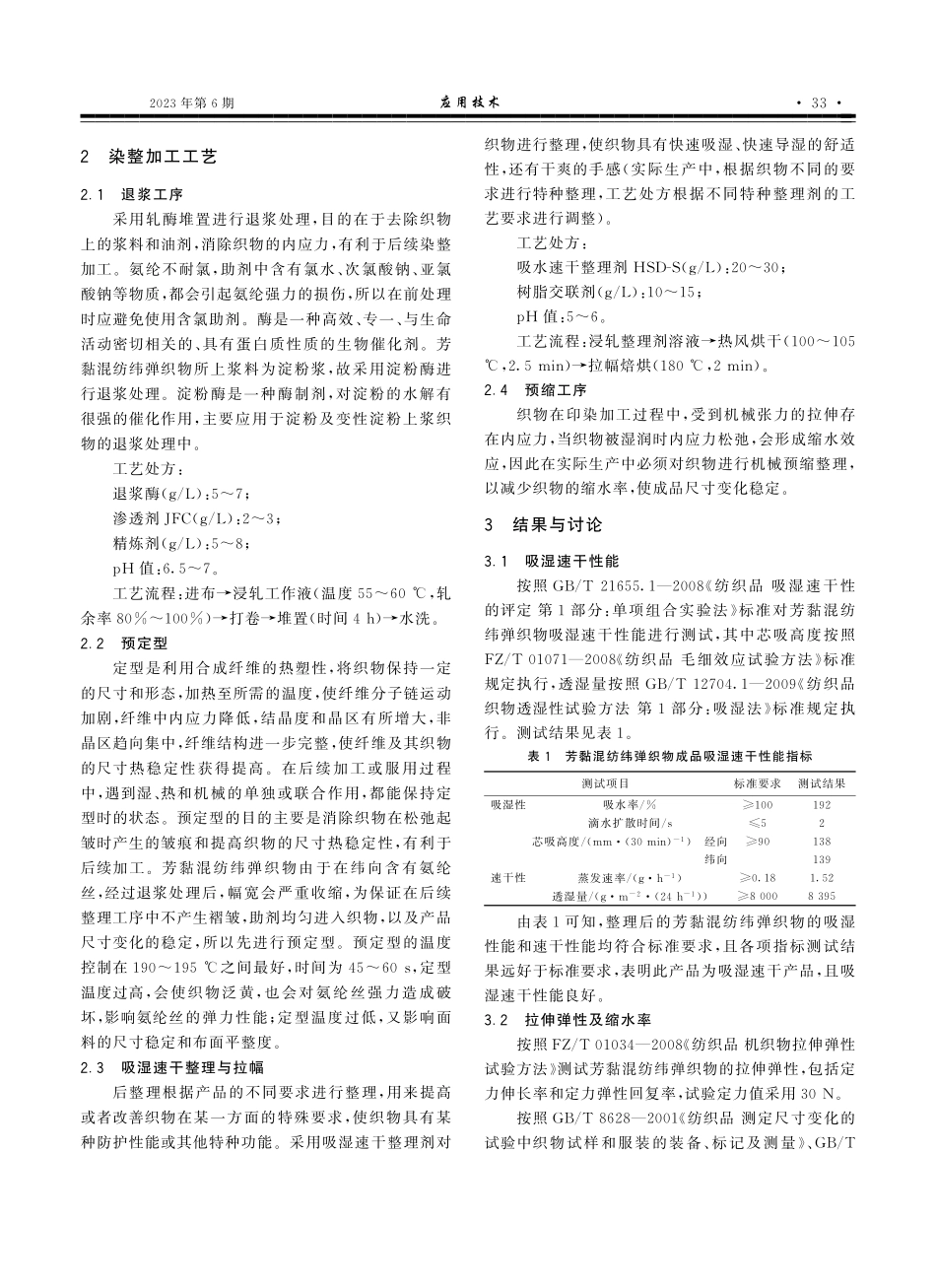

芳黏混纺纬弹织物的染整加工实践田桓荣,赵雷*,徐炎炎,李丽,马池(陕西省纺织科学研究院有限公司,陕西西安710038)摘要:将氨纶丝应用于芳黏混纺织物可赋予芳纶类面料较好的服用舒适性。提出实际可行的芳黏混纺纬弹织物前处理及后整理染整工艺。结果表明,芳黏混纺纬弹织物染整加工时需先进行预定型,温度宜控制在190~195℃之间。织物吸湿速干性能达到标准要求,拉伸弹性和尺寸稳定性得到很好的控制,服用性能良好。关键词:芳纶1313纤维;氨纶纤维;纬弹织物;染整加工中图分类号:TS190.5文献标志码:B文章编号:1673-0356(2023)06-0032-03收稿日期:2022-12-14第一作者:田桓荣(1994—),男,工程师,硕士研究生,主要从事功能性纺织品的研发及应用。*通信作者:赵雷,E-mail:2577306721@qq.com。芳纶1313纤维,化学名称为聚间苯二甲酰间苯二胺纤维,简称间位芳纶(PMIA),最早由美国杜邦(Du-Pont)公司研制成功并实现工业化生产。芳纶1313纤维具有许多优良的特性[1-3],如优异的耐高温性能,可在220℃高温下长期使用而不老化;良好的阻燃性能,其极限氧指数大于28%;极佳的电绝缘性,芳纶1313介电常数很低,固有的介电强度使其在高温、低温、高湿条件下均能保持优良的电绝缘性;还具有良好的纺织加工性能、尺寸稳定性、化学稳定性及优异的机械性能,是应用非常广泛的本质阻燃纤维,在军警、消防、电力、冶金、医用等特种防护领域均有应用。由芳纶纤维制成的服装面料虽然各项功能优异,但是芳纶纤维的刚性较大,制成的面料硬挺,舒适性欠佳。氨纶纤维又叫聚氨基甲酸酯纤维,是一种优异的弹性纤维,是由很长的柔性软段和长度较短的硬段交替组成的嵌段共聚物纺制而成的弹力丝[4],在20世纪50年代由美国杜邦(DuPont)公司首先研制成功。氨纶弹性纤维的断裂伸长率可达450%~800%,伸长回复率可达95%以上,而且回弹时的回缩力小于拉伸力,还具有较好的耐酸、耐碱、耐光等性质[5-6],因此,氨纶纤维广泛应用于纺织面料领域,赋予纺织面料较好的穿着舒适性。随着科学技术的不断发展及人们对服装面料舒适度要求的不断提高,研究尝试在芳纶面料中加入氨纶丝以提高其舒适性。氨纶弹性纤维在纯棉织物[7-8]、涤棉织物[9-10]、涤黏织物[11]及棉锦织物[12-13]等纬弹织物中的应用技术趋于成熟,但对于芳黏织物与氨纶弹性纤维结合的纬向弹性织物的研究甚少。针对芳黏混纺纬弹织物的染整加工技术进行实践,提出了芳黏混纺纬弹织物的染整加工注意要点,对促进芳黏纬弹织物的产业化生产提供借鉴,从而进一步提高芳纶纤维在纺织...
