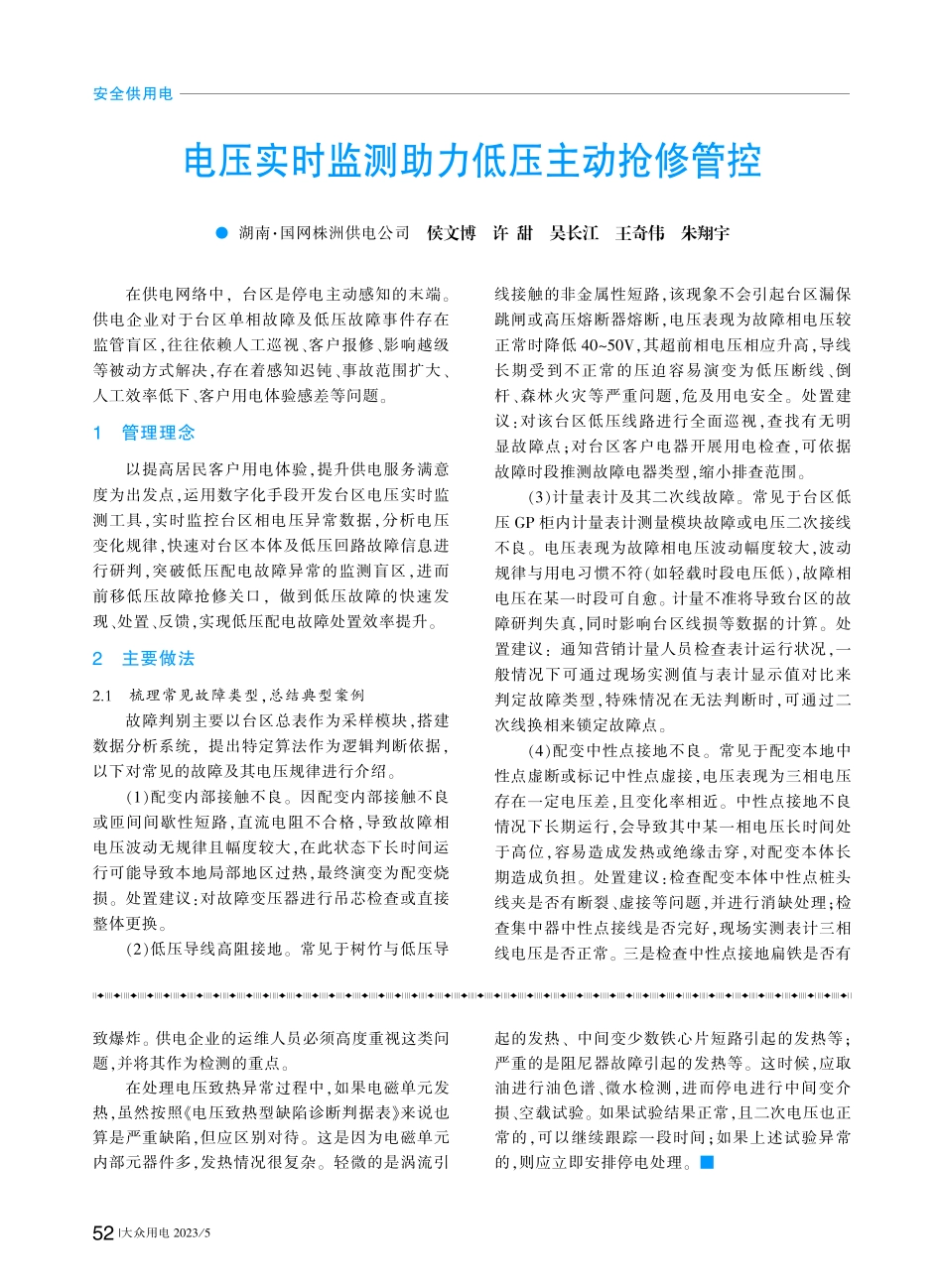

电压实时监测助力低压主动抢修管控_侯文博.pdf

|大众用电20235安全供用电湖南 国网株洲供电公司侯文博许 甜吴长江王奇伟朱翔宇电压实时监测助力低压主动抢修管控在供电网络中，台区是停电主动感知的末端。供电企业对于台区单相故障及低压故障事件存在监管盲区，往往依赖人工巡视、客户报修、影响越级等被动方式解决，存在着感知迟钝、事故范围扩大、人工效率低下、客户用电体验感差等问题。1管理理念以提高居民客户用电体验，提升供电服务满意度为出发点，运用数字化手段开发台区电压实时监测工具，实时监控台区相电压异常数据，分析电压变化规律，快速对台区本体及低压回路故障信息进行研判，突破低压配电故障异常的监测盲区，进而前移低压故障抢修关口，做到低压故障的快速发现、处置、反馈，实现低压配电故障处置效率提升。2主要做法2.1梳理常见故障类型，总结典型案例故障判别主要以台区总表作为采样模块，搭建数据分析系统，提出特定算法作为逻辑判断依据，以下对常见的故障及其电压规律进行介绍。（1）配变内部接触不良。因配变内部接触不良或匝间间歇性短路，直流电阻不合格，导致故障相电压波动无规律且幅度较大，在此状态下长时间运行可能导致本地局部地区过热，最终演变为配变烧损。处置建议：对故障变压器进行吊芯检查或直接整体更换。（2）低压导线高阻接地。常见于树竹与低压导线接触的非金属性短路，该现象不会引起台区漏保跳闸或高压熔断器熔断，电压表现为故障相电压较正常时降低4050V，其超前相电压相应升高，导线长期受到不正常的压迫容易演变为低压断线、倒杆、森林火灾等严重问题，危及用电安全。处置建议：对该台区低压线路进行全面巡视，查找有无明显故障点；对台区客户电器开展用电检查，可依据故障时段推测故障电器类型，缩小排查范围。（3）计量表计及其二次线故障。常见于台区低压GP柜内计量表计测量模块故障或电压二次接线不良。电压表现为故障相电压波动幅度较大，波动规律与用电习惯不符（如轻载时段电压低），故障相电压在某一时段可自愈。计量不准将导致台区的故障研判失真，同时影响台区线损等数据的计算。处置建议：通知营销计量人员检查表计运行状况，一般情况下可通过现场实测值与表计显示值对比来判定故障类型，特殊情况在无法判断时，可通过二次线换相来锁定故障点。（4）配变中性点接地不良。常见于配变本地中性点虚断或标记中性点虚接，电压表现为三相电压存在一定电压差，且变化率相近。中性点接地不良情况下长期运行，会导致其中某一相电压长时间处于高位，容易造成发热或绝缘击穿，对配变本体长期造成负担。处置建议：检查配变本体中性点桩头线夹是否有断裂、虚接等问题，并进行消缺处理；检查集中器中性点接线是否完好，现场实测表计三相线电压是否正常。三是检查中性点接地扁铁是否有致爆炸。供电企业的运维人员必须高度重视这类问题，并将其作为检测的重点。在处理电压致热异常过程中，如果电磁单元发热，虽然按照电压致热型缺陷诊断判据表来说也算是严重缺陷，但应区别对待。这是因为电磁单元内部元器件多，发热情况很复杂。轻微的是涡流引起的发热、中间变少数铁心片短路引起的发热等；严重的是阻尼器故障引起的发热等。这时候，应取油进行油色谱、微水检测，进而停电进行中间变介损、空载试验。如果试验结果正常，且二次电压也正常的，可以继续跟踪一段时间；如果上述试验异常的，则应立即安排停电处理。5220235大众用电|安全供用电锈蚀、松脱，测量接地电阻是否合格，并开展消缺。（5）高压电源缺相。常见于配变高压保险单相熔断或脱落，电压表现为故障相电压较正常时降低6070V，其滞后相电压相应升高，长期缺相运行将导致客户电能质量下降，同时对配变本身亦将造成安全隐患。处置建议：检查高压熔断保险是否有脱落、熔断问题，并进行更换；检查配变高压桩头线夹是否有脱落、虚接等问题，并开展消缺。2.2明确电压异常核实步骤，提升现场排故效率明确“一测、二核、三查”工作方法，快速排查电压异常原因。“一测”指用万用表测量台区出口三相对地电压情况并记录。“二核”指核表内电压与实测电压是否一致（包括检查出口采集表计电压显示值情况；判断显示值是否与实测值一致）、核母线电压与线路负荷对应关系（包括向本单位调度员了解上级变电站母线电压情况；向本单位调度员了解线路负荷情况）。“三查”指查设备运行状况（包括检查配变高低压侧熔断器、桩头、本体有无故障；检查台区中性点接地是否良好，无锈蚀、断股问题；检查台区低压线路有无短路、树竹碰线情况）、查出口侧功率因数（包括通过表计，检查台区出口处有功功率、无功功率、功率因数情况；检查台区出口处无功补偿装置投退情况）、查三相负荷分配平衡情况（包括根据台区三相电流及有功功率情况判断台区出口处三相负荷是否平衡；如不平衡，计算其不平衡度）。2.3固化异常事件处置流程，形成常态工作机制（1）自动预警。每隔15min，电压实时监测在线小工具对所有台区电压值进行取数、判断，当识别到台区出口电压低于198V且高于10V时，自动触发预警短信至市、县公司专责人员，短信预警持续时间取决于台区电压值恢复时间。（2）任务派发与异常分析。专责人员通过用电信息采集系统的实时电压曲线预分析出口低电压产生原因，助力现场消缺；并通知供电所（班组）前往现场核实，及时进行抢修。（3）现场核实。按照异常电压排故“一测、二核、三查”方法查找异常原因。（4）异常治理反馈。现场人员及时反馈核实情况、异常处置措施、异常处置现场图片。管理人员确认台区电压恢复，无异常短信预警后，将详细处理情况上报至市生产管控中心。（5）成效验证。市生产管控中心对异常台区电压恢复情况开展成效验证。（6）专业分析。市生产管控中心定期将台区低电压问题清单及处置情况反馈至运检部专业专责，通过对低电压异常类型进行专业分析，从源头提升设备运行可靠性。3成效借助电压实时监测小工具，可以强化低压停电主动感知和故障原因的迅速研判，进一步提升供电可靠性。以某供电公司为例，截至目前，该公司用此方法已成功监测并判断低压相间短路8起，接地2起，变压器损坏3起，避免多起因配变故障引起的整支线跳闸事故。此外，低压主动抢修带来的直观感受就是客户报修少了，停电感知弱了，配网专业管理水平进一步提高，以往低压抢修往往只查“表面”原因，而忽视导致故障的“内因”。如高压相保险跌落原因实际为低压运维不到位、树竹碰线短路故障引起，加入电压曲线分析流程后，有助于寻找设备问题的根源，弥补设备管理薄弱环节。4改进措施4.1识别并剥离出口低电压与故障低电压在当前利用电压开展监控研判的基础上，加入电流辅判条件。（1）针对电流无异常，电压异常类问题，识别出因挡位过低、三相不平衡等造成的属实性出口低电压问题。（2）针对电流异常且电压异常类问题，收集整理低压导线高阻接地、配变内部接触不良、计量表计及其二次线故障、配变中性点接地不良、高压电源缺相等故障类型的电流、电压曲线特征，提升低压故障分析精准度。4.2开发低压抢修自动化工单当前依靠手机短信预警、线下任务派发的方式依然存在漏执行、不执行等现象，无法对作业流程进行有效约束。在总结完成监控研判规则后，株洲公司将借助数字化手段，开发故障识别模型算法，在当前预警内容的基础上同步自动推送故障原因及解决措施，并形成预警工单下发至设备主人，进一步优化低压故障主动抢修流程。53
