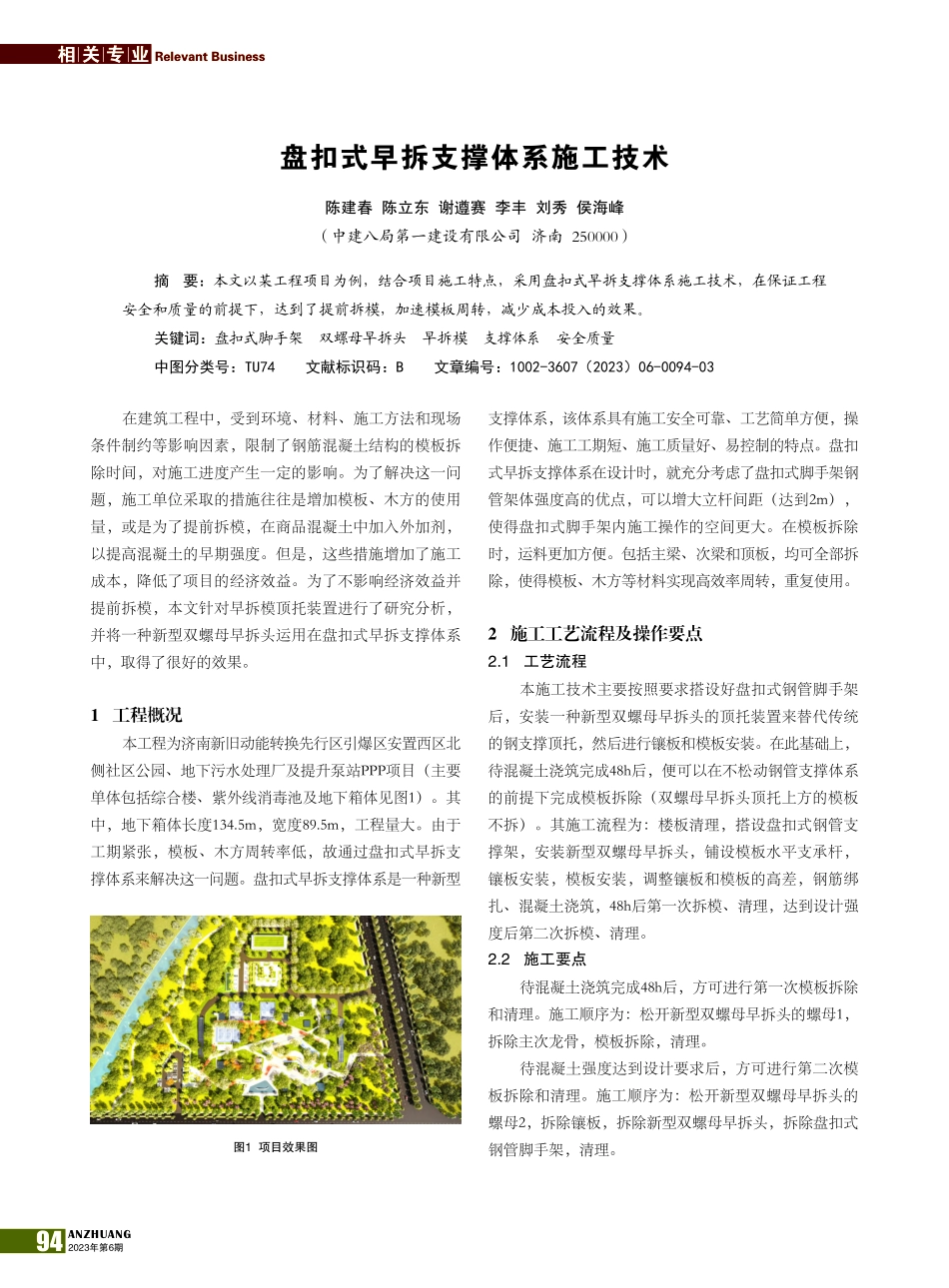

ANZHUANG2023年第6期94相 关 专 业 Relevant Business陈建春 陈立东 谢遵赛 李丰 刘秀 侯海峰（中建八局第一建设有限公司 济南 250000）摘 要：本文以某工程项目为例，结合项目施工特点，采用盘扣式早拆支撑体系施工技术，在保证工程安全和质量的前提下，达到了提前拆模，加速模板周转，减少成本投入的效果。关键词：盘扣式脚手架 双螺母早拆头 早拆模 支撑体系 安全质量中图分类号：TU74 文献标识码：B 文章编号：1002-3607（2023）06-0094-03盘扣式早拆支撑体系施工技术在建筑工程中，受到环境、材料、施工方法和现场条件制约等影响因素，限制了钢筋混凝土结构的模板拆除时间，对施工进度产生一定的影响。为了解决这一问题，施工单位采取的措施往往是增加模板、木方的使用量，或是为了提前拆模，在商品混凝土中加入外加剂，以提高混凝土的早期强度。但是，这些措施增加了施工成本，降低了项目的经济效益。为了不影响经济效益并提前拆模，本文针对早拆模顶托装置进行了研究分析，并将一种新型双螺母早拆头运用在盘扣式早拆支撑体系中，取得了很好的效果。1 工程概况本工程为济南新旧动能转换先行区引爆区安置西区北侧社区公园、地下污水处理厂及提升泵站PPP项目（主要单体包括综合楼、紫外线消毒池及地下箱体见图1）。其中，地下箱体长度134.5m，宽度89.5m，工程量大。由于工期紧张，模板、木方周转率低，故通过盘扣式早拆支撑体系来解决这一问题。盘扣式早拆支撑体系是一种新型支撑体系，该体系具有施工安全可靠、工艺简单方便，操作便捷、施工工期短、施工质量好、易控制的特点。盘扣式早拆支撑体系在设计时，就充分考虑了盘扣式脚手架钢管架体强度高的优点，可以增大立杆间距（达到2m），使得盘扣式脚手架内施工操作的空间更大。在模板拆除时，运料更加方便。包括主梁、次梁和顶板，均可全部拆除，使得模板、木方等材料实现高效率周转，重复使用。2 施工工艺流程及操作要点2.1 工艺流程本施工技术主要按照要求搭设好盘扣式钢管脚手架后，安装一种新型双螺母早拆头的顶托装置来替代传统的钢支撑顶托，然后进行镶板和模板安装。在此基础上，待混凝土浇筑完成48h后，便可以在不松动钢管支撑体系的前提下完成模板拆除（双螺母早拆头顶托上方的模板不拆）。其施工流程为：楼板清理，搭设盘扣式钢管支撑架，安装新型双螺母早拆头，铺设模板水平支承杆，镶板安装，模板安装，调整镶板和模板的高差，钢筋绑扎、混凝土浇筑，48h后第一次拆模、清理，达到设计强度后第二次拆模、清理。2.2 施工要点待混凝土浇筑完成48h后，方可进行第一次模板拆除和清理。施工顺序为：松开新型双螺母早拆头的螺母1，拆除主次龙骨，模板拆除，清理。待混凝土强度达到设计要求后，方可进行第二次模板拆除和清理。施工顺序为：松开新型双螺母早拆头的螺母2，拆除镶板，拆除新型双螺母早拆头，拆除盘扣式钢管脚手架，清理。图1 项目效果图95INSTALLATION2023.6项 目 管 理 Relevant Business 相 关 专 业 3 盘扣式早拆支撑体系施工技术3.1 架体选型及设计本体系单元架体间距主要为1200mm2000mm，各单元可独立作为支撑体系（见图2）；也可以多个单元架体相互连接形成多单元体系（见图3）。3.2 双螺母早拆头本支撑体系采用一种新型的双螺母早拆头，它由顶托、U托、螺母1和螺母2组成（见图5）。通过旋转两个螺母来调整U托和顶托的高度，从而调节龙骨对模板的松紧程度，实现提前拆除。单元组合式支撑体系由若干个独立单元体系和多单元体系组成（见图4）。根据柱间距设计架体的整体，楼板的中间部位主要采用标准架体单元（横向立杆间距1200mm，纵向立杆间距2000mm），主次梁下部采用非标准架体单元（横向立杆间距综合考虑，纵向立杆间距2000mm）。图2 独立单元架体图5 新型双螺母早拆头图6 双C钢连接图3 多单元架体图4 单元组合式支撑体系顶托龙骨拆除后可承托砼结构螺母2调节顶托高度螺母1调节U托高度，使龙骨可拆U托承托龙骨3.3 主、次梁安装主龙骨采用双C钢，长度为2m，两端分别放置在双螺母早拆头的U型托中间位置。双C钢沿2m方向连续布置，接头处采用螺栓进行连接（见图6）。次梁采用50mm50mm2mm方钢，均匀铺设在双C钢上，模板拼缝处采用50mm70mm木方。3.4 模板设计根据架体布置设计模板排布图：模板的尺寸主要采用915mm2000mm、285mm1800mm、285mm200mm三种规格。每根立杆 的 顶 托 上 方 放 置 一 块ANZHUANG2023年第6期96相 关 专 业 Relevant Business285mm200mm的模板，沿长度方向每块285mm200mm模板之间布置一块285mm2000mm的模板，形成宽285mm的模板带。模板带之间布置915mm1800mm的模板（见图7）。拆模时，顶托上方285mm200mm的模板暂不拆除，其余模板及加固材料均可实现早拆1。50mm50mm2mm方钢的抗弯强度为205N/mm2、弹性模量为2,060,005N/mm2；50mm70mm木方的抗弯强度为13.5N/mm2，弹性模量为10,000N/mm2。模板可以采用厚度为15mm的覆膜多层板，其抗弯强度为15N/mm2，弹性模量为10,000N/mm2，平整度、耐水性应符合GB/T 17656-2018混凝土模板用胶合板有关规定2。3.5 技术指标支撑体系主要采用承插型盘扣式钢管脚手架（见 图8）,其材料型号、规格见表1。主龙骨主要采用双C型钢，局部采用钢管。钢管的抗弯强度为205N/mm2、弹性模量为2,060,005N/mm2。双C型钢的抗弯强度为300N/mm2、弹性模量为2,060,005N/mm2；次龙骨主要采用50mm50mm2mm方钢，局部采用50mm70mm的木方（木方主要适用于模板拼接处的固定连接）。-915mm2000mm的标准模板；-615mm1830mm的模板；-285mm1800mm的模板；-285mm200mm的模板。图7 模板排布设计图8 承插型盘扣式脚手架4 经济、环境分析4.1 经济效益这种支撑体系的应用，减少了70%80%模板加固材料的投入量。单元式早拆支撑架体为一种新型的支撑体系，主要采用盘扣式钢管架体材料进行搭设，搭配单独设计的早拆头，可实现模板和加固体系的早拆，加快了施工进度。4.2 环境效益可大大减少单位面积模板加固材料的投入。如果进行大面的的推广应用，将大大减少木方及钢材等材料的损耗，并减少社会需求总量。5 结语早拆模支撑体系施工技术节约了施工工期，并有效降低了施工成本。运用该施工技术，不仅可以提前每次的模板施工时间，同时大大减少模板、木方的需求量。在不考虑施工损耗的前提下，只需要一套模板和木方，即可满足施工要求，达到了降低成本，节约工期的效果。参考文献：1中建八局第三建设有限公司.变形监测自动化的单元组合式支撑体系早拆的施工方法：中国，CN201910069172.7P.2019-05-14.2中如建工集团有限公司.智慧工地盘扣早拆支撑实时监控体系施工方法：中国，CN202011082407.5P.2021-02-12.表1 承插型盘扣式脚手架材料型号、规格一览表序号 产品名称产品型号管径/mm材质1立杆B-LG-500/1000/1500/2000/2500/300048.33.2Q3452横杆B-SG-600/900/1200/1500/200048.32.5Q2353斜杆B-XG-9001500/12001500/15001500/2000150033.52.5Q2354可调底座Q2355早拆头Q235早拆头扣件头插销主管八角盘斜杆斜杆横杆横杆立杆可调底座可调底座
