路面结冰监测系统通用技术条件 GAT 1494-2018.pdf

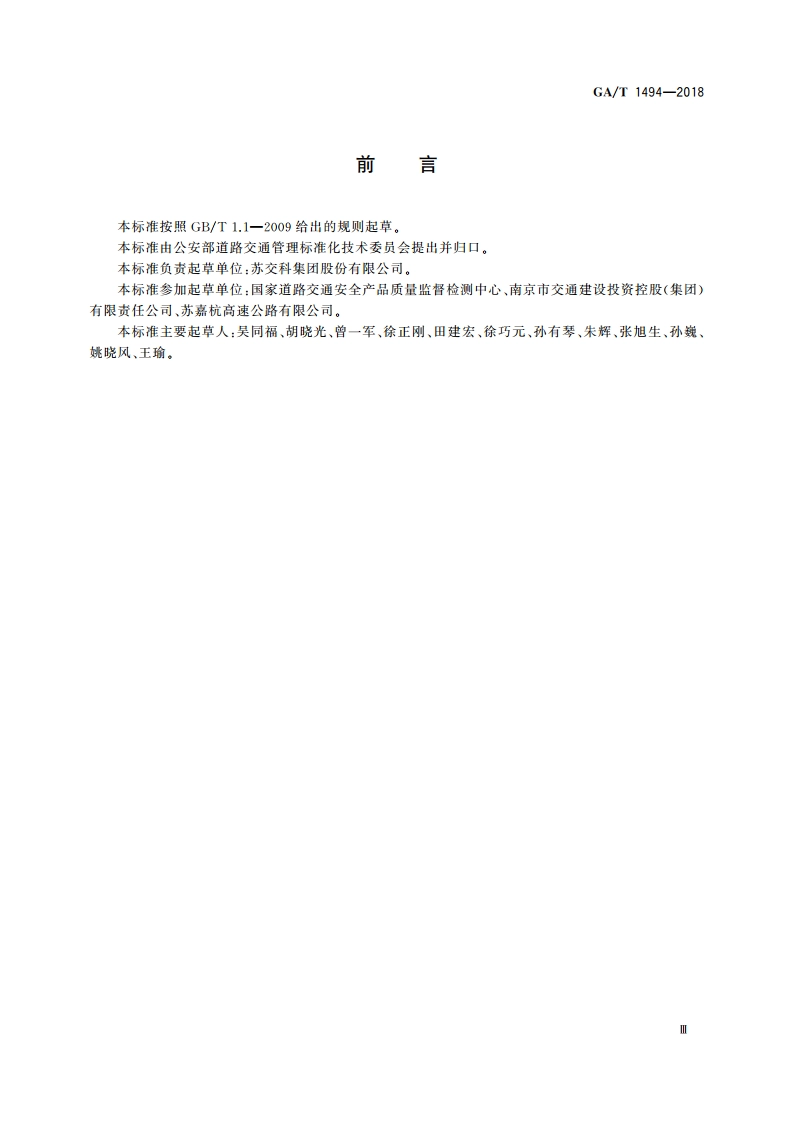

1CS93.080.30R84GA中华人民共和国公共安全行业标准GA/T1494-2018路面结冰监测系统通用技术条件General technical specifications for pavement icing monitoring system2018-06-07发布2018-06-07实施中华人民共和国公安部发布GA/T1494-2018目次前言】范围2规范性引用文件】3术语和定义】4w号25要求26试验方法7检验规则3333333333)8安装和运行129标志、标签、包装、运输和贮存13GA/T1494-2018前言本标准按照GB/T1.1一2009给出的规则起草。本标准由公安部道路交通管理标准化技术委员会提出并归口。本标准负责起草单位：苏交科集团股份有限公司。本标准参加起草单位：国家道路交通安全产品质量监督检测中心、南京市交通建设投资控股（集团）有限责任公司、苏嘉杭高速公路有限公司。本标准主要起草人：吴同福、胡晓光、曾一军、徐正刚、田建宏、徐巧元、孙有琴、朱辉、张旭生、孙趣、姚晓风、王瑜。GA/T1494-2018路面结冰监测系统通用技术条件1范围本标准规定了路面结冰监测系统的技术要求、试险方法、检险规则等。本标准适用于路面结冰监测系统的设计、制造和检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.3环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T2423.5电工电子产品环境试验第2部分：试险方法试验Ea和导则：冲击GB/T2423.10电工电子产品环境试验第2部分：试验方法试验F：振动（正弦）GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka:盐雾GB/T4208外壳防护等级(IP代码)GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T21437.2道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导3术语和定义下列术语和定义适用于本文件。3.1路面结冰监测系统pavement icing monitoring system应用于公路、桥梁、隧道等对路面结冰状况进行监测并预警的装置。3.2自由水分free moisture路面材料中超出平衡水的那一部分水。3.3路面干燥pavement dry道路表层自由水分水膜厚度小于0.1mm。3.4路面潮湿pavement moist道路表层自由水分水膜厚度大于或等于0.1mm,小于2mm。3.5路面积水pavement ponding道路表层自由水分水膜厚度大于或等于2mm。1GA/T1494-20183.6路面凝霜pavement frost空气中水分因寒冷在道路表面凝结成的冰品。3.7冰水混合物mixture of ice and water冰水共存的状态。4型号路面结冰监测系统（以下简称“结冰监测系统”）产品型号表示方法如下：BC-口展号，由生产企业自定义安装形式(1：接触式；2：非接触式)一“结冰监测”的汉语拼音缩写5要求5.1一般要求5.1.1组成结冰监测系统由前端瑞采集设备、通信模块和系统软件组成。5.1.2使用环境前端采集设备使用环境如下：)环境温度：一4070：b)相对湿度：小于或等于98%：c)安装高度：2m16m,宜为5m:d)安装角度：入射角6090。5.1.3外观与结构前端采集设备外观应平整光洁、色泽均匀、无划伤、裂痕、飞边、毛刺，边角过渡圆滑。结构应稳定、构件完整、装配牢固、紧固部位无松动、安装调节方便。5.1.4铭牌铭牌应符合如下要求：)安装在设备表面，安装牢靠；b)标出制造商信息产品中文名称、型号、编号等内容。5.2路面状态监测功能5.2.1结冰监测系统应具备以下基本监测功能：)路面干燥：b)路面潮湿：2
