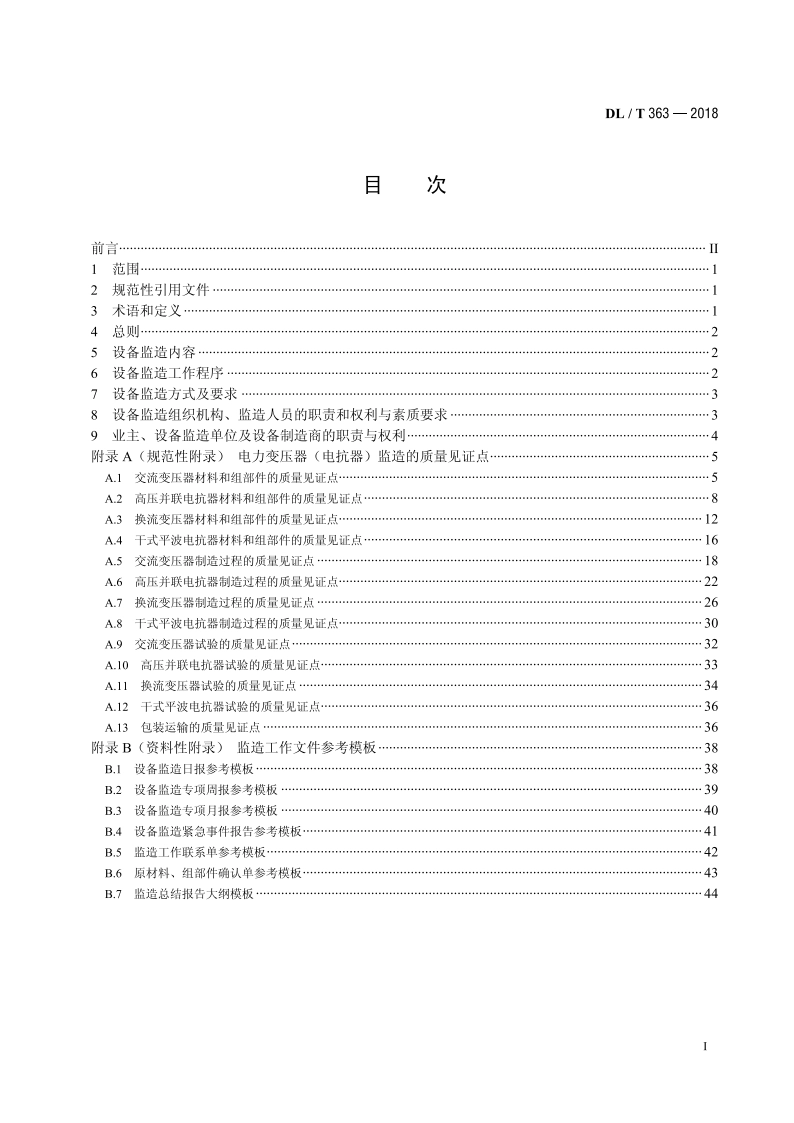

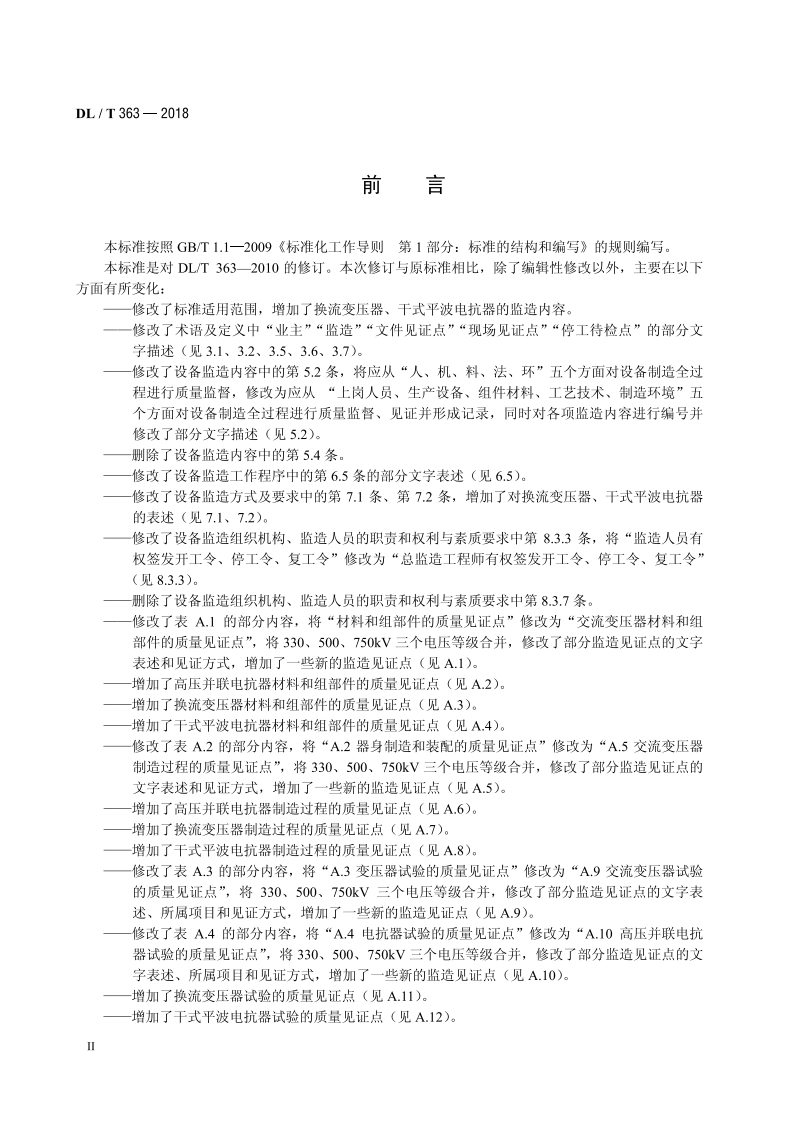

ICs29.180K41备案号：63153-2018DL中华人民共和国电力行业标准DL/T363一2018代替DL/T363一2010超、特高压电力变压器（电抗器）设备监造导则Technical guide of equipment manufacturing supervision ofEHV and UHV power transformers and reactors2018-04-03发布2018-07-01实施国家能源局发布DL/T363-2018目次前言川】范围2规范性引用文件3术语和定义111*4总则小25设备监造内容26设备监造工作程序27设备监造方式及要求38设备监造组织机构、监造人员的职责和权利与素质要求39业主、设备监造单位及设备制造商的职责与权利4附录A（规范性附录)电力变压器（电抗器）监造的质量见证点5A1交流变压器材料和组部件的质量见证点A2高压并联电抗器材料和组部件的质量见证点8A3换流变压器材料和组部件的质量见证点12A4干式平波电抗器材料和组部件的质量见证点16A5交流变压器制造过程的质量见证点18A.6高压并联电抗器制造过程的质量见证点22A.7换流变压器制造过程的质量见证点26A.8干式平波电抗器制造过程的质量见证点30A9交流变压器试验的质量见证点32A.10高压并联电抗器试验的质量见证点33A.11换流变压器试验的质量见证点34A.12干式平波电抗器试验的质量见证点36A.13包装运输的质量见证点4n44436附录B(资料性附录)监造工作文件参考模板38B】设备监造日报参考模板38B2设备监造专项周报参考模板39B3设备监造专项月报参考模板4444440B.4设备监造紧急事件报告参考模板41B.5监造工作联系单参考模板42B.6原材料、组部件确认单参考模板一43B.7监造总结报告大纲模板44DL/T363-2018前言本标准按照GBT1.1一2009标准化工作导则第1部分：标准的结构和编写的规则编写。本标准是对DLT363一2010的修订。本次修订与原标准相比，除了编辑性修改以外，主要在以下方面有所变化：一修改了标准适用范围，增加了换流变压器、干式平波电抗器的监造内容。修改了术语及定义中“业主”“监造”“文件见证点”“现场见证点”“停工待检点”的部分文字描述（见3.1、3.2、3.5、3.6、3.7）。修改了设备监造内容中的第52条，将应从“人、机、料、法、环”五个方面对设备制造全过程进行质量监督，修改为应从“上岗人员、生产设备、组件材料、工艺技术、制造环境”五个方面对设备制造全过程进行质量监督、见证并形成记录，同时对各项监造内容进行编号并修改了部分文字描述（见5.2）。删除了设备监造内容中的第5.4条修改了设备监造工作程序中的第6.5条的部分文字表述（见6.5）。修改了设备监造方式及要求中的第7.1条、第7.2条，增加了对换流变压器、干式平波电抗器的表述（见7.1、7.2）。修改了设备监造组织机构、监造人员的职责和权利与素质要求中第833条，将“监造人员有权签发开工令、停工令、复工令”修改为“总监造工程师有权签发开工令、停工令、复工令”(见8.3.3).别除了设备监造组织机构、监造人员的职责和权利与素质要求中第83.7条。修改了表A】的部分内容，将“材料和组部件的质量见证点”修改为“交流变压器材料和组部件的质量见证点”，将330、500、750kV三个电压等级合并，修改了部分监造见证点的文字表述和见证方式，增加了一些新的监造见证点（见A1)。增加了高压并联电抗器材料和组部件的质量见证点（见A2).增加了换流变压器材料和组部件的质量见证点（见A3)。增加了干式平波电抗器材料和组部件的质量见证点（见A.4)。修改了表A2的部分内容，将“A2器身制造和装配的质量见证点”修改为“A.5交流变压器制造过程的质量见证点”，将330、500、750kV三个电压等级合并，修改了部分监造见证点的文字表述和见证方式，增加了一些新的监造见证点（见A5)。增加了高压并联电抗器制造过程的质量见证点（见A.6)。增加了换流变压器制造过程的质量见证点（见A7)。增加了干式平波电抗器制造过程的质量见证点（见A.8).。修改了表A3的部分内容，将“A3变压器试验的质量见证点”修改为“A.9交流变压器试验的质量见证点”，将330、500、750kV三个电压等级合并，修改了部分监造见证点的文字表述、所属项目和见证方式，增加了一些新的监造见证点（见A9)。修改了表A.4的部分内容，将“A.4电抗器试验的质量见证点”修改为“A.10高压并联电抗器试验的质量见证点”，将330、500、750kV三个电压等级合并，修改了部分监造见证点的文字表述、所属项目和见证方式，增加了一些新的监造见证点（见A10)。增加了换流变压器试验的质量见证点（见A.11)。增加了干式平波电抗器试验的质量见证点（见A12)DL/T363-2018一修改了表A.5的部分内容，将编号A.5修改为A13,不再按电压等级划分，修改了部分监造内容，删除了“运输方案”“运输保险”“运输单位”，增加了“存储”，将“三维冲撞仪初始值及校验”修改为“三维冲撞仪初始值、校验及安放”（见A13)。增加了监造工作文件参考模板（见附录B)。本标准由中国电力企业联合会提出。本标准由电力行业电力变压器标准化技术委员会(DLTC02)归口。本标准起草单位：中国电力科学研究院有限公司、电力工业电气设备质量检验测试中心、国网陕西省电力公司电力科学研究院、国网上海市电力公司、国网电力科学研究院武汉南瑞有限公司、国网河南省电力公司、国树吉林省电力有限公司电力科学研究院、因网安微省电力有限公司电力科学研究院、国网江苏省电力有限公司检修分公司、南方电网超高压输电公司广州局、南方电网科学研究院有限责任公司、中国南方电网有限责任公司、国网湖北省电力有限公司电力科学研究院、广州供电局有限公司电力科学研究院、中国长江三峡集团机电工程局、国网甘肃省电力公司、国网吉林省电力有限公司、特变电工衡阳变压器有限公司、保定天威保变电气股份有限公司、吴江变压器有限公司、特变电工股份有限公司。本标准主要起草人：邵苠峰、陈江波、程涣超、张淑珍、朱建新、刘孝为、周晓凡、彭朝亮、夏中原、赵春明、丁国成、徐建刚、彭兆银、石延辉、赵林杰、喇元、张致、刁均伟、刘琨、邹伟民、宫淑君、刘国训、马丽景、花虹、李晓星。本标准代替标准的历次版本发布情况为：DL/T3632010.本次修订为第一次修订。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761).DL/T363-2018超、特高压电力变压器（电抗器）设备监造导则1范围本标准规定了超、特高压电力变压器（电抗器）的设备监造内容、监造工作程序、监造方式及要求、监造组织机构和监造人员的职责和权利与素质要求、业主和设备监造单位及设备制造商的职责与权利等。本标准适用于超、特高压交流输电工程中500kV(330kV)及以上电压等级电力变压器与电抗器、土800kV及以下直流输电工程换流变压器与平波电抗器的设备监造。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DLT586电力设备监造技术导则3术语和定义下列术语和定义适用于本文件。3.1业主（委托方）owner设备监造服务的委托人，同时也是签订设备供货合同的买方项目法人。3.2监造manufacturing supervision设备监造单位受业主委托，依据国家有关法律、法规、规章、技术标准、设备技术合同的要求，按照监造合同的约定，对设各制造过程的质量实施监督。3.3监造人员supervisor从事设备监造工作人员的通称。3.4设备监造单位supervision organization具有企业法人资格和取得相应等级“设备监理单位资格证书”的从事重要设备监造业务，即设备工程技术和管理咨询服务业务的社会组织。3.5文件见证点(R点)record point对设各制造商按要求提供的文件资料进行审查的质量见证点。注：文件资料一般包括技术文件、材质证书、检险记录、设备仪器检测合格证书、试验报告、包装储运规定以及材料和组部件合格证明等。3.6现场见证点(W点)witness point对关键工序、检验、试验进行现场旁站监督的质量见证点。
