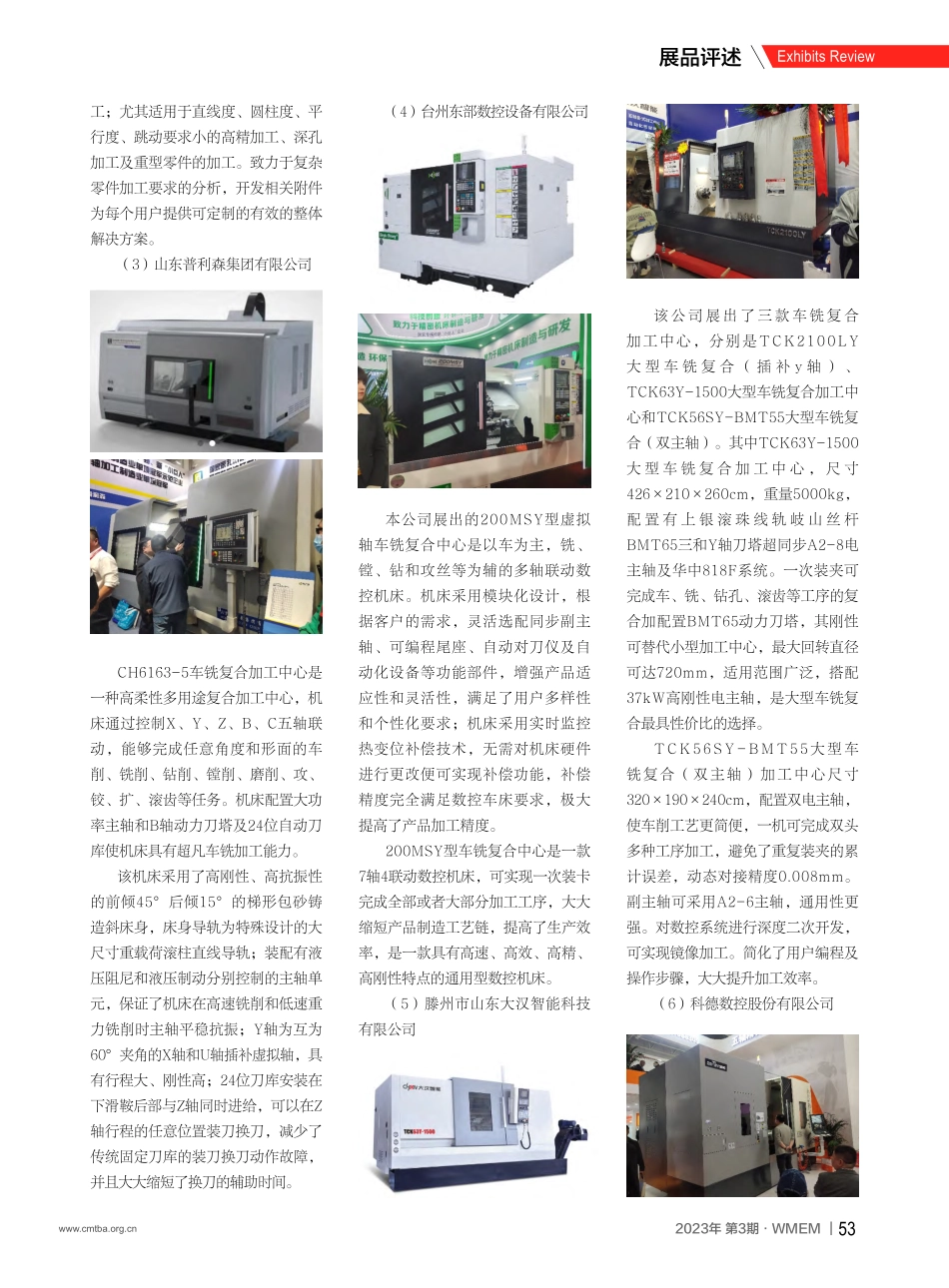

Exhibits Review展品评述WMEM2023年 第3期CIMT2023车铣复合机床产品评述机床协会钻镗床分会 郭 静一、概况介绍4月10日至15日，第十八届中国国际机床展览会（CIMT2023）如期亮相，众多来自国内外的机床企业在北京中国国际展览中心（顺义馆）汇聚一堂。本届展会展出总面积达14万平方米，共有来自28个国家和地区的1600余家机床工具制造商参展，为全球业界及上下游产业呈现了一场高水平的数字化与机床完美融合的智造盛宴。经统计，本届展会车铣类加工中心机床主要参展产品累计超过40台,主要参展商共33家，其中国内展商24家，占比72.7%，包括科德数控、秦川机床、山东普利森、天水星火、山东大汉、温岭大众、巨鑫机床、超同步、齐重、武重、沈阳众一、沈阳精锐、云南精机等；国外展商参展9家，包括山崎马扎克（日本）、大隈机械（日本）、瑞士斯达拉格、村田机械（日本）、魏因加特纳（奥地利）、因代克斯（德国）等。展出的产品主要有以下几个特点：智能、高效、五轴、自动化、服务重点行业。国际或国内大厂均对产品体现出了足够的重视，国外车铣复合产品整体技术领先，侧重智能化功能、高效高精、复合加工，国内机床发展迅速，产品主要面向航空航天、医疗、汽车、模具等领域，且国内车铣复合相关功能部件也是日趋成熟，车铣主轴、车铣复合防护罩等也有展出。二、代表厂商及展品1.卧式车铣复合中心（1）天水星火机床有限责任公司 该公司展出的CNCX630五轴车铣复合加工中心能够实现X、Y、Z、B、C五轴联动，其中X、Y、Z、为三个直线轴，主轴配备C轴分度功能，B轴摆动功能，X、Y、Z、B、C轴全闭环控制。配有自定心液压卡盘、自定心液压中心架、程控液压尾座、B轴动力刀塔和自动刀库。结构设计应合理，保证有足够的静态、动态、热稳定刚度和精度，系统具有良好的动态品质，伺服执行元件精度高、可靠性好、响应速度快，并且应有良好的可操作性、维修性和安全性。CNCX630五轴车铣复合加工中心机床可实现X、Y、Z、B、C五轴数控控制，并可实现五轴联动，自动化程度高、可靠性好等优点，用于高强度钢制零件的车削、钻孔、铣削、铣螺纹、攻丝等加工。（2）秦川机床工具集团股份公司 秦川机床展出的BHR800V卧式车铣复合加工中心是一款五轴联动卧式车铣复合加工中心，机床配置有X、Y、Z、B、C五轴，可实现各种车、铣、镗、钻、铣齿、磨等复合加Exhibits Review展品评述2023年 第3期WMEM 工；尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工。致力于复杂零件加工要求的分析，开发相关附件为每个用户提供可定制的有效的整体解决方案。（3）山东普利森集团有限公司 CH6163-5车铣复合加工中心是一种高柔性多用途复合加工中心，机床通过控制X、Y、Z、B、C五轴联动，能够完成任意角度和形面的车削、铣削、钻削、镗削、磨削、攻、铰、扩、滚齿等任务。机床配置大功率主轴和B轴动力刀塔及24位自动刀库使机床具有超凡车铣加工能力。该机床采用了高刚性、高抗振性的前倾45后倾15的梯形包砂铸造斜床身，床身导轨为特殊设计的大尺寸重载荷滚柱直线导轨；装配有液压阻尼和液压制动分别控制的主轴单元，保证了机床在高速铣削和低速重力铣削时主轴平稳抗振；Y轴为互为60夹角的X轴和U轴插补虚拟轴，具有行程大、刚性高；24位刀库安装在下滑鞍后部与Z轴同时进给，可以在Z轴行程的任意位置装刀换刀，减少了传统固定刀库的装刀换刀动作故障，并且大大缩短了换刀的辅助时间。（4）台州东部数控设备有限公司本公司展出的200MSY型虚拟轴车铣复合中心是以车为主，铣、镗、钻和攻丝等为辅的多轴联动数控机床。机床采用模块化设计，根据客户的需求，灵活选配同步副主轴、可编程尾座、自动对刀仪及自动化设备等功能部件，增强产品适应性和灵活性，满足了用户多样性和个性化要求；机床采用实时监控热变位补偿技术，无需对机床硬件进行更改便可实现补偿功能，补偿精度完全满足数控车床要求，极大提高了产品加工精度。200MSY型车铣复合中心是一款7轴4联动数控机床，可实现一次装卡完成全部或者大部分加工工序，大大缩短产品制造工艺链，提高了生产效率，是一款具有高速、高效、高精、高刚性特点的通用型数控机床。（5）滕州市山东大汉智能科技有限公司 该 公 司 展 出 了 三 款 车 铣 复 合加工中心，分别是TCK2100LY大 型 车 铣 复 合（插 补 y 轴）、TCK63Y-1500大型车铣复合加工中心和TCK56SY-BMT55大型车铣复合（双主轴）。其中TCK63Y-1500大 型 车 铣 复 合 加 工 中 心，尺 寸426210260cm，重量5000kg，配 置 有 上 银 滚 珠 线 轨 岐 山 丝 杆BMT65三和Y轴刀塔超同步A2-8电主轴及华中818F系统。一次装夹可完成车、铣、钻孔、滚齿等工序的复合加配置BMT65动力刀塔，其刚性可替代小型加工中心，最大回转直径可达720mm，适用范围广泛，搭配37kW高刚性电主轴，是大型车铣复合最具性价比的选择。TCK56SY-BMT55大型车铣复合（双主轴）加工中心尺寸320190240cm，配置双电主轴，使车削工艺更简便，一机可完成双头多种工序加工，避免了重复装夹的累计误差，动态对接精度0.008mm。副主轴可采用A2-6主轴，通用性更强。对数控系统进行深度二次开发，可实现镜像加工。简化了用户编程及操作步骤，大大提升加工效率。（6）科德数控股份有限公司 Exhibits Review展品评述WMEM2023年 第3期该公司展出了两台卧式铣车复合加工中心。其中KCX1200TM控制系统采用科德GNC62系统，实现高速的CNC功能，可同时控制16轴，五轴联动；整机顶置式正交结构设计，采用X/Y/X三个直线轴正交结构，重力无阻碍式排屑。铣削主轴最高转速12000r/min，HSK-A63刀具接口。刀库自主研发的圆盘刀库/链式刀库，换刀动作准确，速度快，可靠性高。KTX1250TC五轴卧式铣车复合加工中心工件最大回转直径700mm，最大车削直径630mm。整机结构经过优化设计，具有更大的作业空间，更小的干涉，更强的切削刚度，更紧凑的安装空间。成熟平斜床身立柱移动的总体布局，采用高性能铸铁材料，有良好的静态、动态热态刚度；床身前端导轨45布置，排屑顺畅；动柱直线导轨配有5块滑块，使机床的车削主轴到床身拥有最高的稳定性和最佳的力学传递；整体应用八角滑枕，应力分布均匀，刚性好，保证切削的稳定性；自主技术可控强力、高精度内置车削主轴。（7）沈阳众一智能装备科技有限公司 该公司展出的LM400卧式五轴车铣复合加工中心最大车削直径中400mm，最大车削长度800mm，床身上最大回转直径中550mm，第一主轴最高转速4500r/min，第二主轴最高转速5000r/min，X轴行程440mm，Y轴行程士100mm，Z轴行程900+200mm。作为公司自主研发设计的可在加工中实现五轴同步联动加工的高复合性产品，是一款集成了车、铣、钻、镗、攻丝功能于一身的高柔性机床。LM400采用机、电、液、气一体化结构，整体布局紧凑合理，便于保养和维修，该机床关键的外购件都选用国际知名厂家的产品，保证机床的精度和可靠性，整机采用封闭式全防护结构，复合人机工程学的原理，宜人性好，便于操作。该机床可为航天、军工、船舶、铁路、汽车、印刷、工具、能源及其他通用机械等行业的高精度复杂形状的零件加工提供更加柔性、高效、高性价比的解决方案。2.立式车铣复合机床（1）温岭市大众精密机械有限公司 该 公 司 展 出 的 D V L 4 0 0-4及DVL400-数控车床。其中D V L 4 0 0-4 机 床 最 大 回 转 直 径580mm，最大加工外径420mm，主轴通孔直径50mm，主轴端部型式及代号A2-8，主轴转速范围301800r/min，主电机功率15kw，主轴扭矩300Nm，X轴快速移动速度14m/min，X轴最大行程190mm，X轴定位精度0.01mm，X 轴 重 复 定 位 精 度 0.0 0 5 m m。DVL400-为立式双工位长轴车床，最大回转直径400mm，最大加工外教350mm，主轴电机15kW，主轴最高转速1800r/min，12寸液压三爪卡盘。DVL400-4采用动柱式结构设计，可有效提高机床刚性和抗振性，从而保证机床的精度和稳定性；床身导轨采用阶梯式结构，使移动部分轻量化，同时优化了机床受力结构；导轨采用进口品牌直线滚柱式导轨，能够长期保持良好的刚性和精度。可广泛应用于汽车、兵器、液压配件行业的精密加工，占地面积小加工精度高等特点。（2）巨鑫机床有限公司 Exhibits Review展品评述2023年 第3期WMEM 该公司展出的JXLC45型数控立式车床是采用数控系统控制的两坐标数控机床，最大工件高度300mm，最大切削直径360mm（回转450mm），最大切削余量单边5mm（直径100mm），主轴转速范围501500mm。能自动进行各种盘类零件的内、外圆柱面、圆锥面、圆弧面、切槽、倒角、螺纹（公、英制螺纹，锥螺纹，端面螺纹）及钻、铰、镗孔等工序的切削加工。本机床对于汽车配件、轴齿类零件小型电机行业电机及电机壳盘件都有更强的优越性。是一款高刚性、高精度、优良的精度保持性、生产效率高、操作宜人性好、造型美观、防三漏效果理想的全功能数控机床。（3）科德数控股份有限公司 科德数控KMC800W系列重切型产品搭载了企业自主研发的大扭矩高效机械主轴，主轴内部采用1：4的齿轮减速比，配备同样自主研发的水冷主轴电机，额定扭矩84Nm，主轴电机可实现最高转速10000r/min，机械主轴采用BBT40接口，相较于BT40能实现更高扭矩的切削。整机为桥架式机床结构，机床的床身采用矿物树脂一体成型技术，使两侧的立柱与床身成为一体，Y轴滑台位于两侧立柱的上方，其结构类似于“桥”，桥架式机床的运动部件重量轻、Y轴导轨间距宽、机床结构刚性好。滑枕安装采用了完全对称的结构设计，其热变形影响很小，机床Y轴驱动丝杠位于滑台中心，机床的受力均匀，运动平稳，可以达到比其他结构机床更高的运动速度和定位精度。机床Z轴导轨采用三滑块高刚性的滚柱线轨，线轨置于滑枕两侧，减少了主轴与滑鞍的悬伸长度，提高了机床的整体刚性。这样高刚性轴承布局形式，提高了床身的的刚性，是机床整体刚性可提升20%。（4）秦川机床工具集团股份公司 该公司展出的VMT100A五轴立式铣车复合加工中心功能复合化，主轴可立卧转换并可连续插补运动，且具有高精度，在全行程2000mm范围内（VDI标准），定位精度0.006mm，重复定位精度0.004mm，回转工作台定位精度6，重复定位精度4；转台扭矩最大可到18000Nm，摆动主轴最大扭矩700Nm；可实现自动对刀、在机测量、RTCP自动标定、主轴主动热补偿、过程监控、自适应加工等自动化特点。具有一次装夹实现钻、扩、铰、镗、攻丝、铣等多工序集成加工功能。3.国外车铣复合加工机床代表（1）山崎马扎克（中国）有限公司 该公司展出了INTEGREXi-630V、INTEGREXi-250HS、INTEGREXi-500S三款车铣复合加工机床。其中INTEGREXi-630V机床X轴行程1425mm/56.10in，Y轴行程1050mm/41.34in，Z轴行程1050mm/41.34in，最大加工直径1050mm/41.340in，最大加工长度1000mm/39.370in，车削主轴最大转速550 r/min，铣削主轴最大转速10000 r/min，刀库容量43。高效摆线加工、修抛加工、铣、车、钻、五轴联动加工以及斜角锥度孔都可以Done in one在一个工序加工完成。可缩短加工节拍，实现生产加工的高精度与工序集约。采用基于人机工程学的设计，可实现舒适的操作性。（2）村田机械（上海）有限公司 村田机械的对向双主轴车铣复合加工机MT系列，是一款可灵活对应多种上下料方式的多功能自动化复合机床。全部刀塔可搭载Y轴、动力刀座，将车削、打
