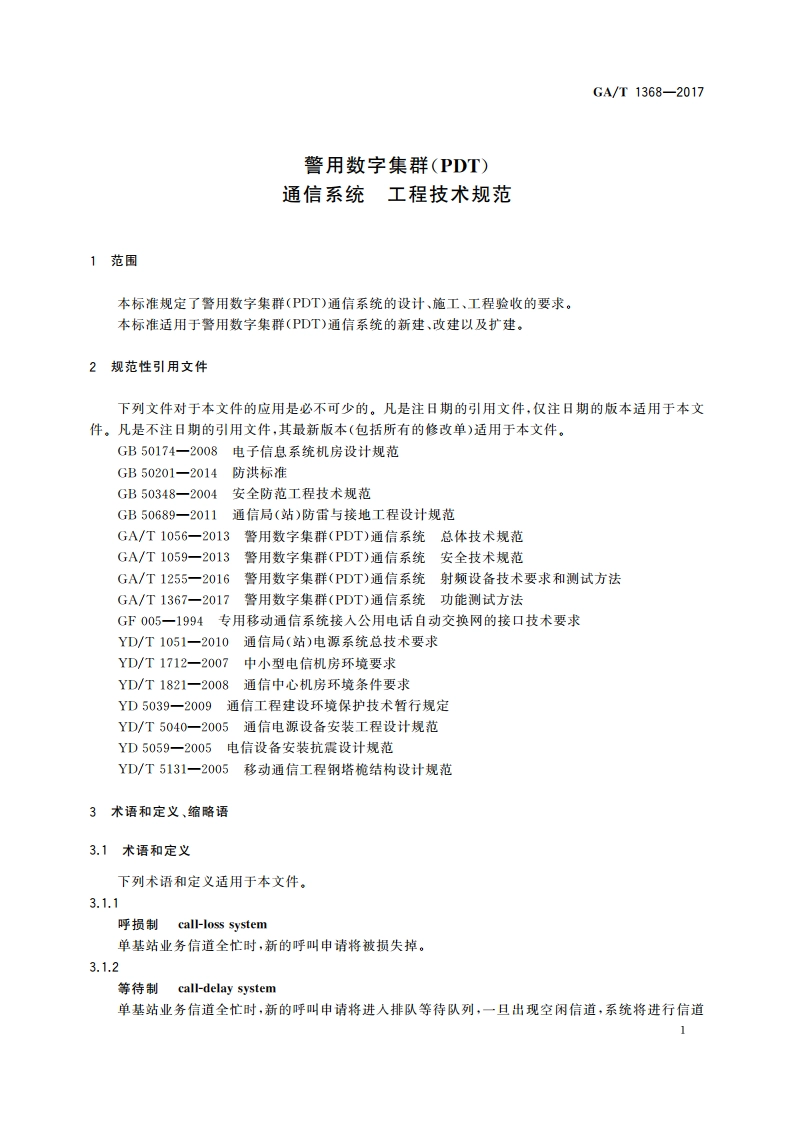

警用数字集群(PDT)通信系统 工程技术规范 GAT 1368-2017.pdf

GA/T1368-2017指配，3.1.3交换控制中心mobile switch office提供业务交换、用户管理、业务承载以及至外部网络接口的控制中心。3.1.4无线网radio network实现移动台与基站之间无线通信的网络。3.1.5呼叫延迟概率probability of call-delay在等待制系统中，用户呼叫遇到阻塞而导致呼叫延迟的概率。3.1.6可通率probability of communication系统可成功通话的概率。3.1.7信源站signal source station仅为直放站提供信号源的基站，3.1.8天线挂高hanging height of antenna天线根部与地表之间的垂直距离。3.2缩略语下列缩略语适用于本文件。BBU Building Baseband Unit室内基带处理单元GIS Geographic Information System地理信息系统IP Internet Protocol因特网互联协议RRU Remote Radio Unit远端射频单元4概述PDT通信系统由交换控制中心、传输链路、无线网和业务平台组成。交换控制中心包括软交换控制、媒体网关，网管、鉴权和加密、与公安信息网安全对接、与异构网互联及数据库服务器等：传输链路包括光纤链路、无线链路及链路的汇接；无线网包括基站、移动台及相关设备；业务平台包括调度、录音、GIS等。5PDT通信系统设计5.1概述PDT系统设计主要包括建设现状、业务需求，网络覆盖、系统容量、频率规划，编号方案、网络管理、安全体系、联网方案、应用对接、功能要求、性能指标、配套设施、经费概算等。5.2网络服务质量网路服务质量应满足表1要求，GA/T1368-2017表1网络服务质量指标类别参数名称指标备注重点地区95%按手持台步行测试计算室外无线可通率主要地区90%按手持台步行测试计算一般地区85%按手持台步行测试计算呼损率2%5%用于呼损制系统呼叫延迟概率P(等待时间0)=5%用于等待制系统业务指标掉话率2%短数据发送成功概率98%同一交换中心内组呼建立时间300ms一呼叫建立时间跨交换中心组呼建立时间500ms注：督务活动最频紫的区域为重点地区，警务活动较频繁的区域为主要地区，除此以外鳖务活动频次不高的区域为一般地区。5.3交换控制中心设计交换控制中心应采用软交换架构，其设计应包括以下内容：一软交换控制设备完成呼叫处理控制功能、接入协议适配功能、业务接口提供功能、互连互通功能、应用支持系统功能等；一信令网关完成异构网的信令处理，PDT通信系统接入公用电话网的接口应符合GF005一1994的相关要求，一媒体网关完成媒体流的转换处理功能：一信息安全设备完成无线通信的入网鉴权和安全加密功能，如密钥管理服务器、鉴权服务器等，信息安全系统应符合GA/T1059一2013的相关要求，安全对接平台完成PDT系统与公安信息网的安全对接，包括前置服务器、网闸、后置服务器、防火墙等设备，以确保公安信息网和PDT专网的安全，确保PDT专网与公安信息网的语音、数据业务实现实时交互，功能完整，没有缺失，一其他支撑设备如数据库服务器、网管服务器等，为软交换系统的运行提供必要的支持：交换控制中心宜考虑异地容灾热备份。5.4传输链路设计5.4.1概述传输莲路主要包括以下几种链路：基站和交换中心间链路，交换中心与交换中心间链路，交换中心与管理客户端、调度客户端、监控客户端链路等。在使用社会资源提供的机房，链路租用公网电信运营商的链路时，不得直接接入公安信息网。5.4.2链路形式链路应采用P专用链路。
