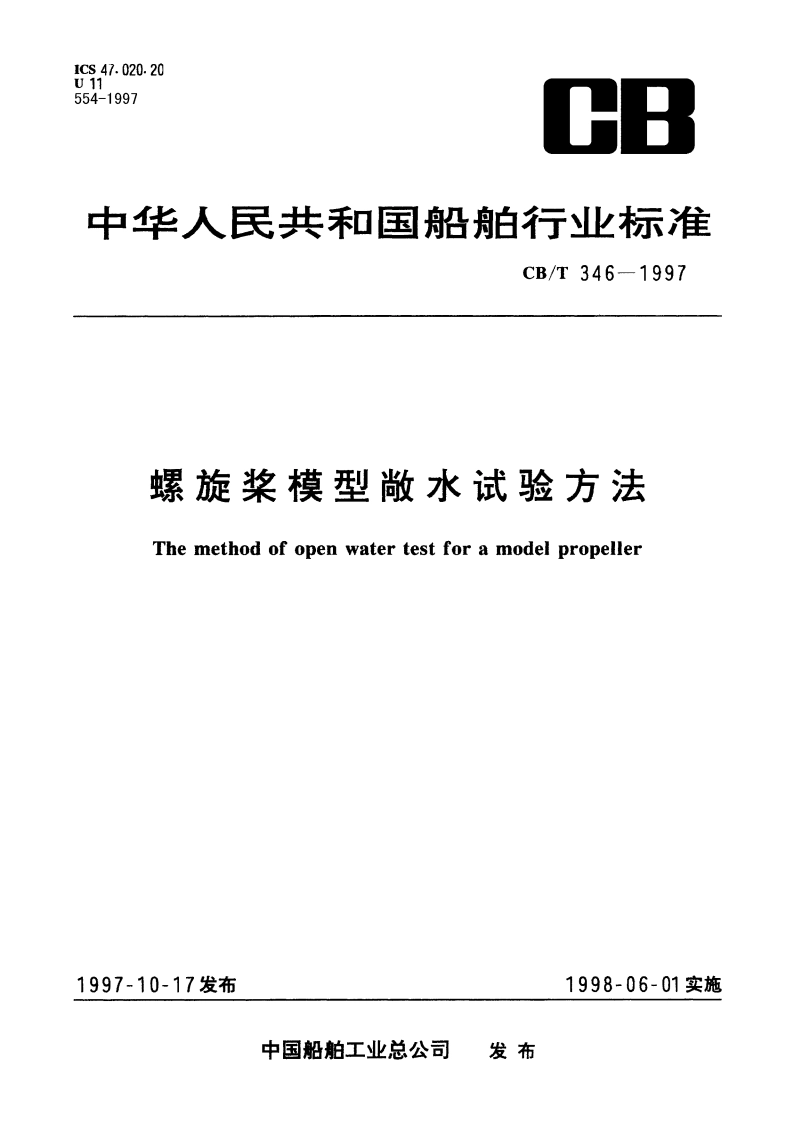

螺旋浆模型敞水试验方法 CBT 346-1997.pdf

中华人民共和国船舶行业标准CB/T346-1997分类号：01i螺旋桨模型敞水试验方法代替CB/Z346-85The method of open water test for a model propeller1范围本标准规定了船用螺旋浆模型敞水试验方法。本标准适用于拖曳水池舰船螺旋桨模型散水试验。2一般要求2.1模型2.1.1用于系列试验的螺旋桨模型直径D0.25m,用于自航试验的螺旋桨模型的直径D0.12m。2.1,2模型与实桨的几何形状必须相似，叶片无损伤，表面光洁、连续，过渡均匀光顺.桨叶表面粗糙度R,为1.6um,其余部位的表面粗糙度R为3.2m。必要时叶片导边处可按卡板加工。2.1.3螺旋桨模型直径D150mm时，应均匀选取4个以上测量半径。模型直径D150mm时，应均匀选取610个测量半径.测量转角以叶面参考线为0，一般每间隔5一个测点，直至边缘，梢部应适当加密，螺旋桨模型应满足以下要求：a)螺旋桨模型直径偏差为士0.10mm；b)弦长偏差为士0.10mm,或士0.5%的偏差，可取其大者；c)螺距偏差为士0.5%，或按表1的叶面螺距偏差，可取其大者：表1叶面螺距偏差mm相对半径r/RP/D0.50.100.150.30.50.150.200.5士0.100.30.50.150.30.202.1.4桨毅前方应安装流线形导流帽，使前方水流平顺流过螺旋桨的四周，桨毂后面应安装与轴能光顺过渡的部分，使后方水流顺畅中国船舶工业总公司1997-10-17批准1998-06-01实施
