衡器用铝合金挤压扁棒 YST 689-2009.pdf

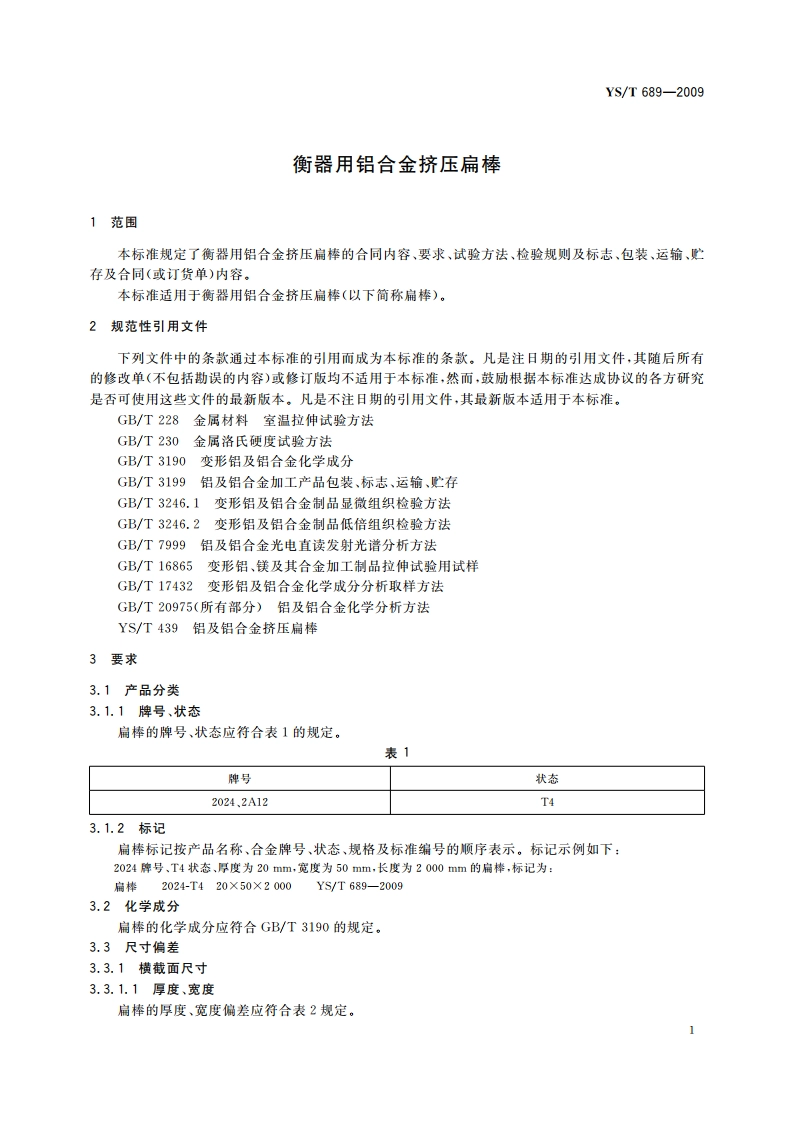

ICS77.150.10H61YS中华人民共和国有色金属行业标准YS/T689-2009衡器用铝合金挤压扁棒Wrought aluminium alloys extruded square barsfor weighing apparatus2009-12-04发布2010-06-01实施中华人民共和国工业和信息化部发布YS/T689-20093.7显微组织扁棒的显微组织不允许有过烧3.8表面质量3.8.1扁棒的表面不允许有裂纹、气泡、腐蚀斑点存在。3.8.2扁棒的表面允许有深度不超过表2中厚度正偏差值之半的碰伤、划伤、压坑等缺陷，出现起皮时可以通过修刮除去，但应保证扁棒的最小厚度。4试验方法4.1化学成分扁棒化学成分分析方法可采用GB/T20975或GB/T7999,仲栽分析时，应按GB/T20975的规定进行。4.2尺寸偏差断面尺寸应用精度不低于0.02mm的量具进行测量，其他外形尺寸可用直尺、米尺、卷尺和塞尺等量具测量。4.3力学性能按GB/T228规定的方法进行室温拉伸试验，4.4洛氏硬度按GB/T230规定的方法进行试验。4.5低倍组织按GB/T3246.2规定的方法进行检验。4.6显微组织按GB/T3246.1规定的方法进行检验。4.7表面质量扁棒的表面质量以目视检验，当缺陷深度难以确定时，可以借助于10倍以下的放大镜或打磨后测量，5检验规则5.1检验和验收5.1.1扁棒应由供方进行检验，保证扁棒质量符合本标准的规定，并填写质量证明书。5.1.2需方应对收到的扁棒按本标准的规定进行复验。复验结果与本标准及订货合同的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到扁棒之日起一个月内提出，属于其他性能的异议，应在收到扁棒之日起三个月内提出。如需仲裁，仲裁取样应由供需双方共同进行。5.2组批扁棒应成批提交验收，每批应由同一合金牌号、状态和规格组成。5.3计重扁棒实行检斤计重。5.4检验项目每批扁棒出厂前，应进行化学成分、尺寸偏差、力学性能、洛氏硬度、低倍组织、显微组织和表面质量的检验。5.5取样扁棒的取样应符合表4的规定，
