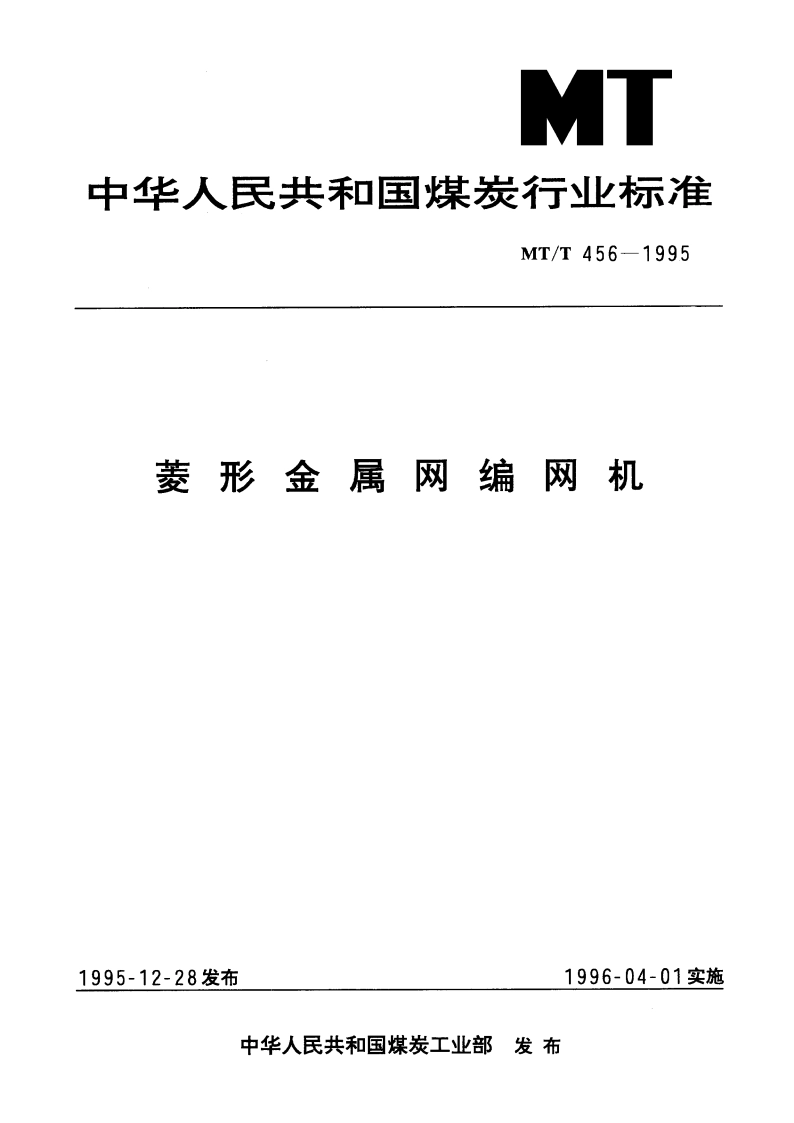

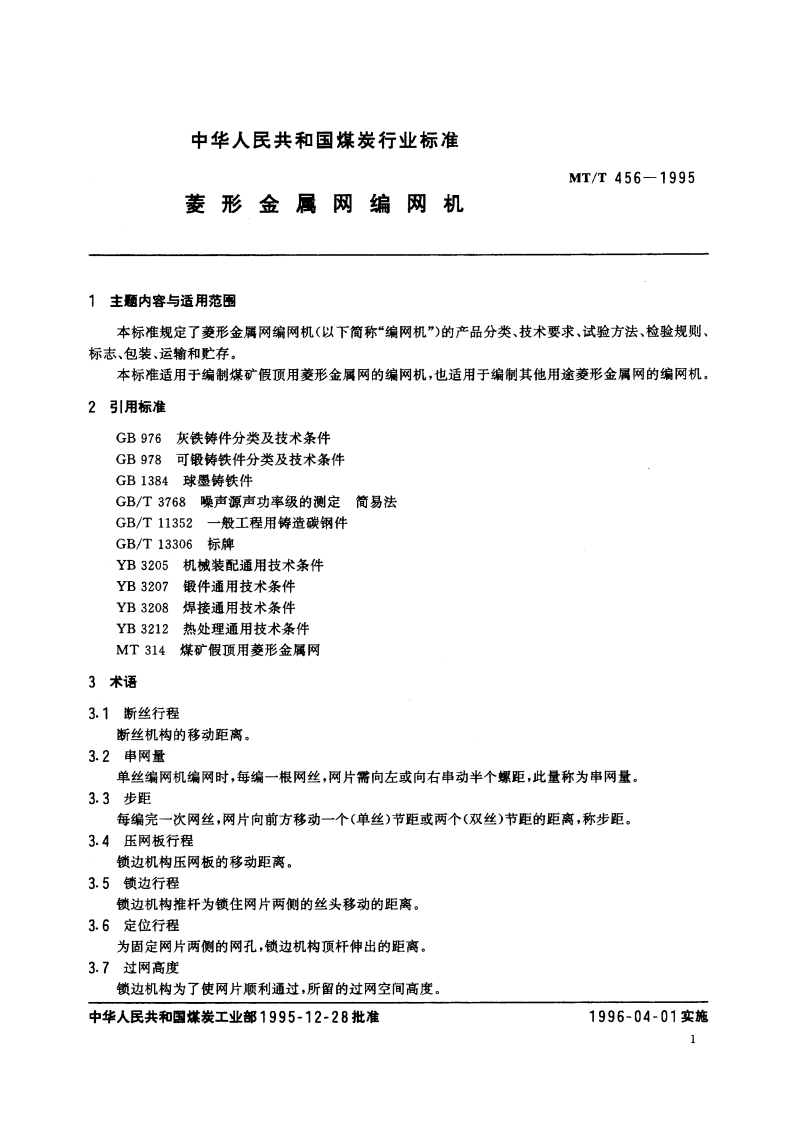

MT中华人民共和国煤炭行业标准MT/T456-1995菱形金属网编网机1995-12-28发布1996-04-01实施中华人民共和国煤炭工业部发布中华人民共和国煤炭行业标准MT/T456-1995菱形金属网编网机1主题内容与适用范围本标准规定了菱形金属网编网机（以下简称“编网机”）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于编制煤矿假顶用菱形金属网的编网机，也适用于编制其他用途菱形金属网的编网机，2引用标准GB976灰铁铸件分类及技术条件GB978可锻铸铁件分类及技术条件GB1384球墨铸铁件GB/T3768噪声源声功率级的测定简易法GB/T11352一般工程用铸造碳钢件GB/T13306标牌YB3205机械装配通用技术条件YB3207锻件通用技术条件YB3208焊接通用技术条件YB3212热处理通用技术条件MT314煤矿假顶用菱形金属网3术语3.1断丝行程断丝机构的移动距离。3.2串网量单丝编网机编网时，每编一根网丝，网片需向左或向右串动半个螺距，此量称为串网量。3.3步距每编完一次网丝，网片向前方移动一个（单丝）节距或两个（双丝）节距的距离，称步距。3.4压网板行程锁边机构压网板的移动距离。3.5锁边行程锁边机构推杆为锁住网片两侧的丝头移动的距离。3.6定位行程为固定网片两侧的网孔，锁边机构顶杆伸出的距离。3.7过网高度锁边机构为了使网片顺利通过，所留的过网空间高度。中华人民共和国煤炭工业部1995-12-28批准1996-04-01实施MT/T456-19954产品分类4.1编网机主要由放丝、引丝、张紧、绕丝、断丝、平移、步进和锁边等部分组成：编网机的分类按单轴同时编制的网丝数分为单丝编网机和双丝编网机：按传动方式分为机械传动和液压传动：按控制方式分为自动控制、半自动控制和人工控制。4.2型号表示方法：B口口口口口修改序号，依次用加括号的大写汉语拼音字母(A)、(B)表示补充特征：控制方式用Z表示自动控制，B表示半自动控制，人工控制符号省略补充特征，传动方式用J表示机械传动，Y表示液压传动主参数（生产能力m2h)第二特征，单轴同时编丝根数：用D表示单丝，用S表示双丝第一特征（菱形网）-产品类型（编网机）型号示例BLS50JZ表示双丝，生产能力50m2/小h(网孔边长50mm50mm)机械传动，自动控制的菱形金属网编网机。4.3基本参数（含菱形金属网参数）：a.网丝直径：2.24.5mm:b.网孔边长：3080mm:c.网片厚度：1420mm:d.网片宽度：一般为2m以下或4m以下：e,同时绕丝根数：单丝，双丝；【.生产能力：采用最大丝径，网孔边长50mm50mm时，实际测定三次的小时编网面积最大值(m2/h):g.主轴最大转速，r/min。5技术要求应根据产品特点，在下列技术条件中，达到相应条文的要求。5.1一般技术要求5.1.1编网机应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。5.1.2编网机在下列条件下能正常工作：a.室内无腐蚀介质；b.安装在平稳牢固的基础上；c,室温在1040。5.1.3铸件应符合与材质相应的GB976,GB978,GB1384和GB/T11352规定。5.1.4锻件应符合YB3207规定.5.1.5焊接件应符合YB3208规定.5.1.6热处理应符合YB3212规定5.1.7变速箱内传动件的齿形、精度等，除必须符合图样注明的技术条件外，还应符合国家有关标准，2
