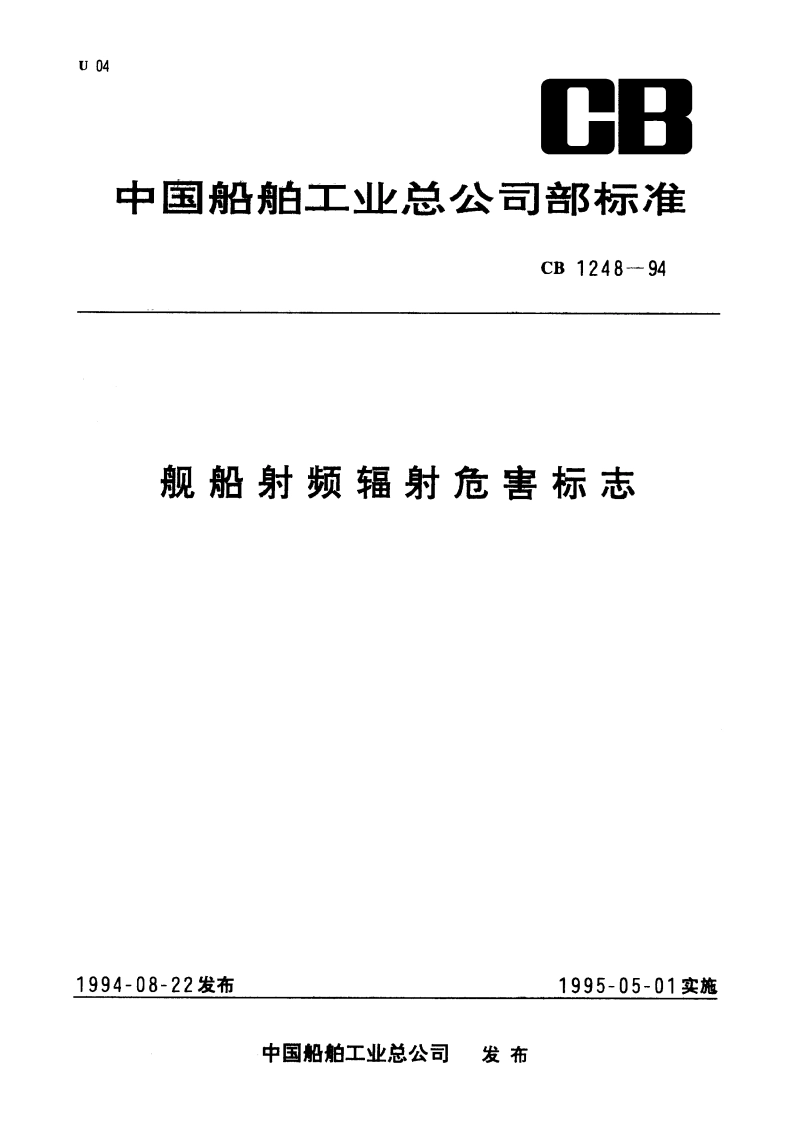

舰船射频辐射危害标志 CB 1248-1994.pdf

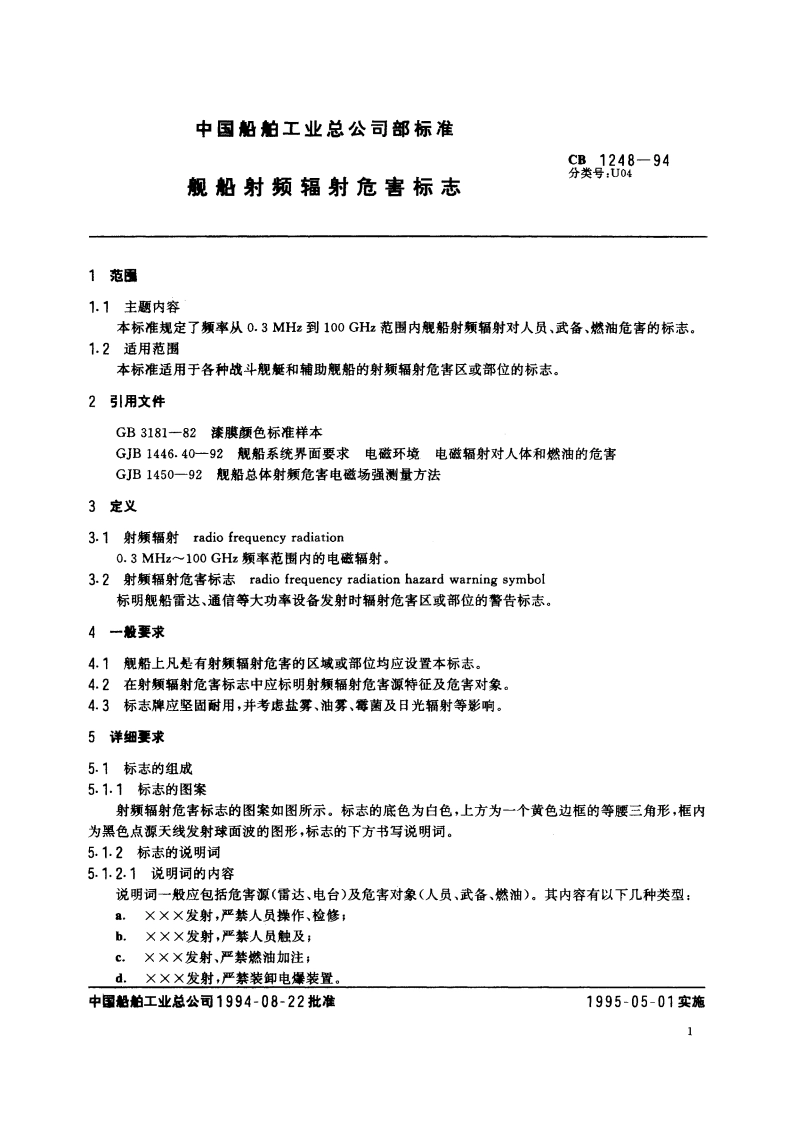

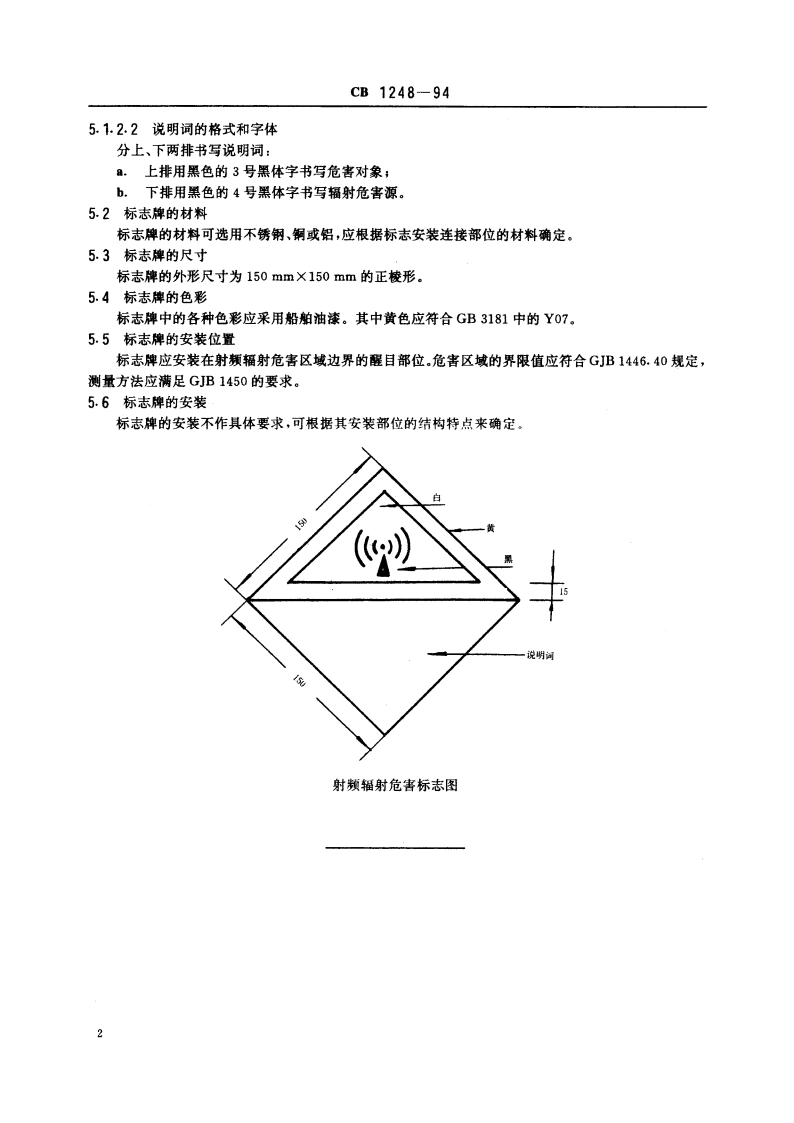

中国船柏工业总公司部标准CB1248-94分类号：U04舰船射频辐射危害标志1范丽1.1主题内容本标准规定了频率从0.3MHz到100GHz范围内舰船射频辐射对人员，武备、燃油危害的标志。1.2适用范围本标准适用于各种战斗舰艇和辅助舰船的射领辐射危害区或部位的标志。2引用文件GB3181一82漆膜颜色标准样本GJB1446.40一92舰船系统界面要求电磁环境电磁辐射对人体和燃油的危害GJB1450一92舰船总体射颜危害电磁场强测量方法3定义3.1射领辐射radio frequency radiation0.3MHz100GHz频率范围内的电磁辐射。3.2射频辐射危害标志radio frequency radiation hazard warning symbol标明舰船雷达、通信等大功率设备发射时辐射危害区或部位的警告标志。4一般要求4.1舰船上凡是有射频辐射危害的区域或部位均应设置本标志。4.2在射频辐射危害标志中应标明射颜辐射危害源特征及危害对象。4.3标志牌应坚固耐用，并考虑盐雾、油雾、霉菌及日光辐射等影响。5详细要求5.1标志的组成5.1.1标志的图案射频辐射危害标志的图案如图所示。标志的底色为白色，上方为一个黄色边框的等腰三角形，框内为黑色点源天线发射球面波的图形，标志的下方书写说明词。5.1.2标志的说明词5.1.2.1说明词的内容说明词一般应包括危害源（雷达、电台）及危害对象（人员、武备、燃油）。其内容有以下几种类型：a.X发射，严禁人员操作、检修：b.XX发射，严禁人员触及：c.XXX发射、严禁燃油加注：d,XXX发射，严禁装卸电爆装置。中围相帕工业总公司1994-08-22批准1995-05-01实施
