船舶焊缝符号
CBT
860-1995
船舶
焊缝
符号
860
1995

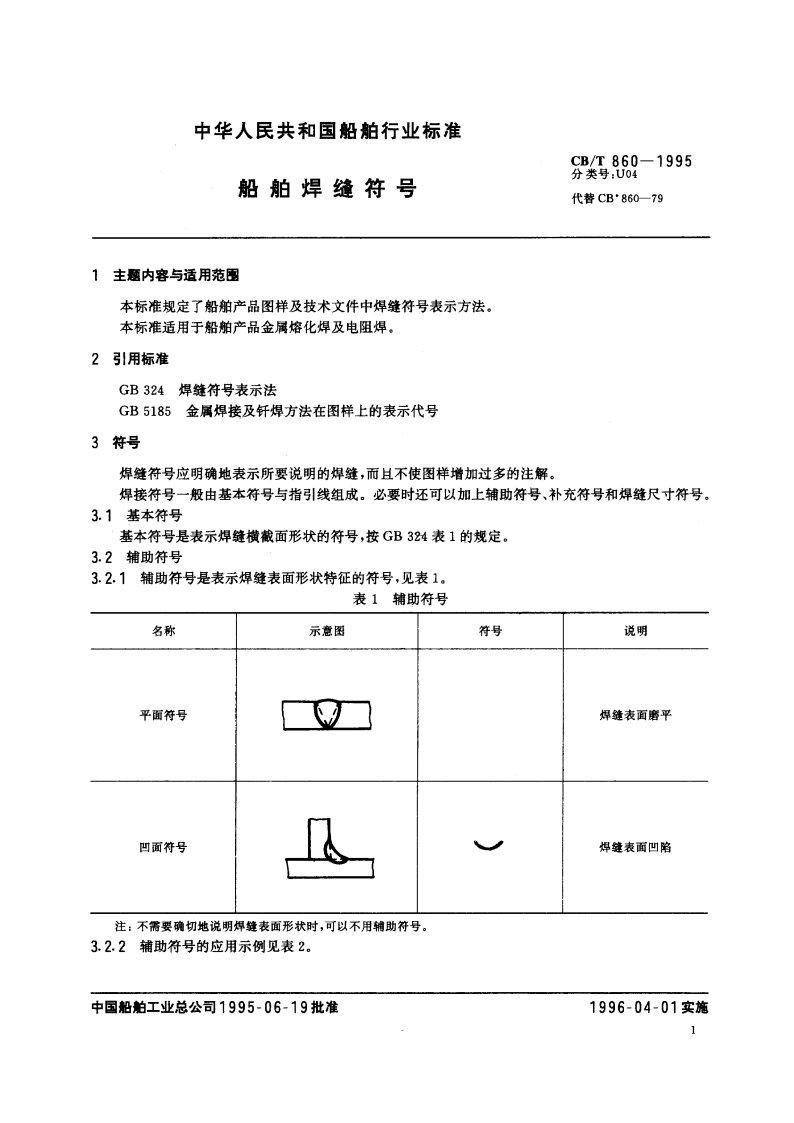

U04B中华人民共和国船舶行业标准CB/T860-1995船舶焊缝符号1995-06-19发布1996-04-01实施中国船舶工业总公司发布cB/T860-1995表2辅助符号的应用示例名称示意图符号平面V形对接焊缝V单平面X形对接焊缝8口又凹面角焊缝平面封底V形焊缝马3.3补充符号3.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。表3补充符号名称示意图符号说明带垫板符号表示焊缝底部有垫板三面焊缝符号C表示三面带有焊缝周围焊缝符号表示环绕工件周围爆缝缓焊符号表示不同时施焊的焊缝尾部符号当等要时可标注烨接工艺方法（见GB5185)3.3.2补充符号的应用示例见表4。2
