航空涡轮燃料润滑性测定法(球柱润滑性评定仪法) SHT 0687-2000.pdf

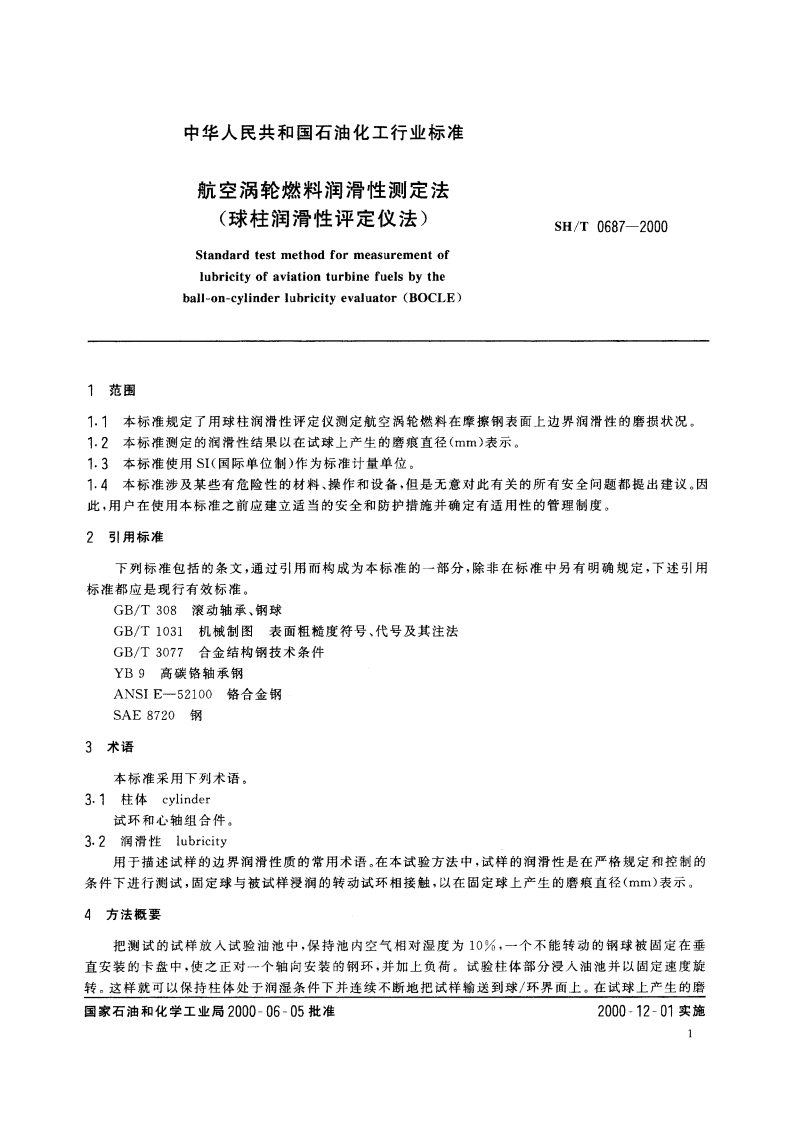

SH/T0687-2000一圆轴装配帷体门厂试环厂定位板门固定媒钉+心内六角螺钉一平面转动轴图2环轴组装表1标准操作条件试样体积50mL士1.0mL试样温度251经调节的空气在251时的相对湿度为10%士0.2%一觳空气流以0.5L/min通人试样中，试样预处理同时另一段气流以3.3L/min流过试样表面l5min试样试验条件空气以3.8L/min流过试样表面施加的负荷1000g(其中陆码500g)柱休转动速度240r/min1r/min试验时间30min0.1min6.2恒温循环浴：当循环冷却剂通过样品油池的底座时，能够保持试样在25士1。6.3显微镜：能放大100倍，刻度为0.1mm,最小分度值为0.01mm。6.4滑动千分尺：带有分度为0.01mm的刻度尺。6.5超声波清洗器：容量为1.9L(1/2加仑)，清洗功率为40W的无缝不锈钢容器。66干燥器：它装有一种非指示型干燥剂，其容积大小能储放试环、试球和金属零件。7试剂与材料7.1材料7.1.1试环：由SAE8720钢（其成分见表2）或由符合GB/T3077中20 CrNiMo合金结构钢制成，其洛氏硬度C级刻度值(HRC)为5862：表面光洁度为0.560.71m(2228in.)均方根或按照GB/T1031表示为以其尺寸示于图3中.7如有争议，以SAE8720钢制成的试环为准。3
