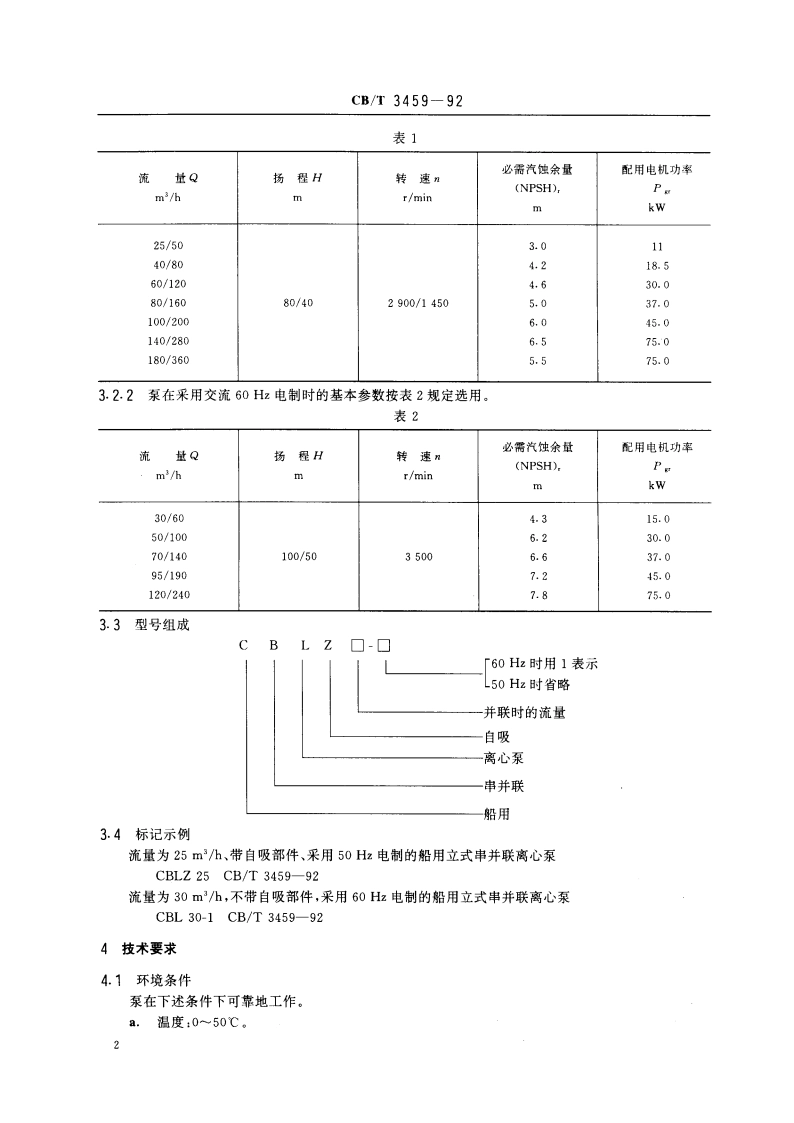

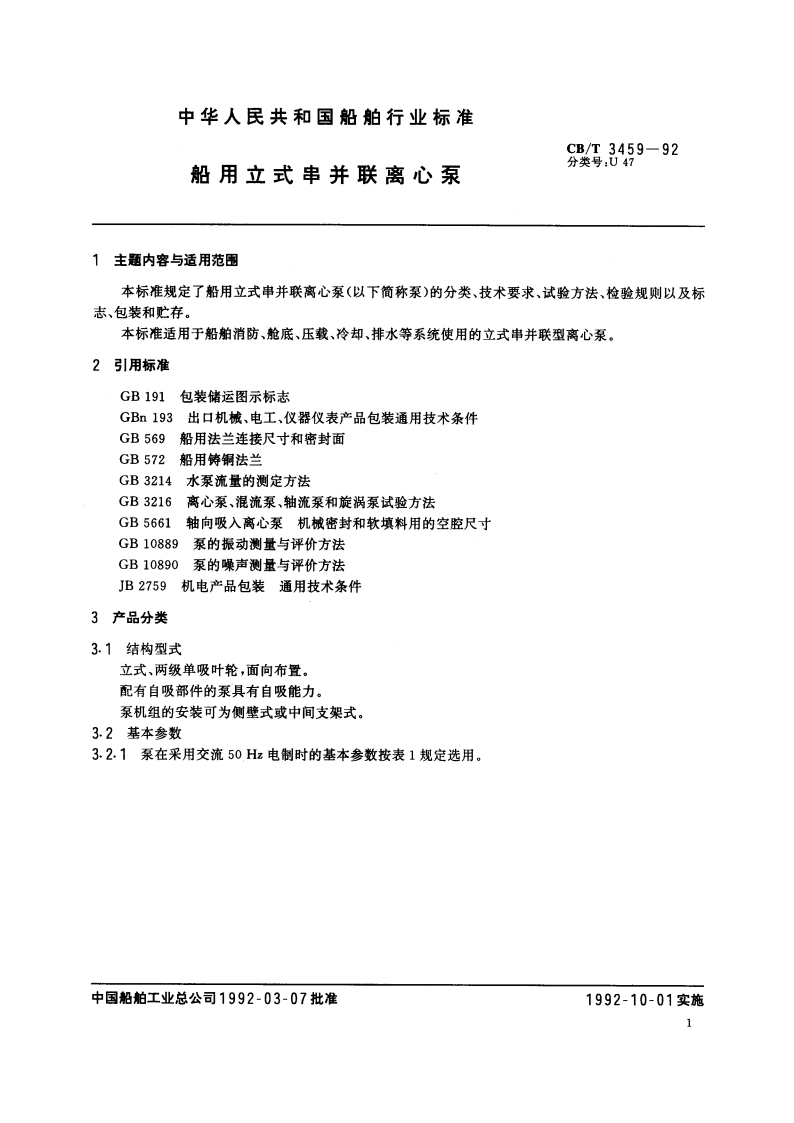

CB/T3459-92b.湿度：空气相对湿度小于或等于95%并含有少量油雾和盐分，c.摇摆与倾斜按表3。表3工作条件数值横摇士22.5（周期510s)横倾土15纵摇7.5纵倾5d.振动：用于自动化机舱的泵应能承受280Hz的环境振动频率，其中频率范围在213.2Hz时位移幅值为士1mm,颜率范围在13.280Hz时，其加速度幅度为0.7g,4.2使用性能4.2.1特性曲线4.2.1.1应绘出泵在额定转速下对应流量的扬程、效率、必需汽蚀余量和轴功率的特性曲线，并在特性曲线上给出泵的允许工作范围。4.2.1.2对批量生产泵，应给出泵在额定转速下对应50%、100%和120%额定流量下扬程、效率和轴功率的试验值。4.2.2汽蚀余量(NPSH)4.2.2.1应规定泵在额定流量和额定转速时的必需汽蚀余量值，必需汽蚀余量应以常温清水为准。4.2.2.2必需汽蚀余量是临界汽蚀余量(NPSH)。值加一个裕量后定出的，此裕量不得小于0.3m.4,2.2.3有效汽蚀余量(NPSH),(也称装置汽蚀余量)应该比必需汽蚀余量大10%，且该裕量不得小于0.5m。有效汽蚀余量是用户在泵装置系统中所必须保证的超过汽化压力的富裕能量。4.2.2.4批量生产泵进行出厂试验时应对泵在额定流量和额定转速时的必需汽蚀余量进行校核。4.2.3自吸能力对配有自吸部件的串并联泵应能在启动时自吸，自吸时间应不大于150s。4.2.4倾斜摇摆泵应按4.1c.条件进行倾斜和摇摆试验，在条件不具备的情况下可用固定倾斜试验代替，经过固定倾斜试验的泵，其性能参数应不低于表1或表2所列值。4.2.5密封性能泵可依据结构情况，使用条件和用户要求选用机械密封或软填料密封。采用机械密封时，通过密封的液体泄漏量应不大于6mL小：采用软填料密封时，通过密封的液体泄漏量应不大于7mL/min。4.3结构要求43.1轴承4.3.1.1轴承在额定转速下的设计计算寿命应不少于10000h。4.3.1.2轴承体外表面温度不应超过75，轴承温升不应超过35.4.3.1.3流量大于200m/h的泵，应设轴承测温孔，所测得的温度不应超过80。4.3.2填料函填料函尺寸应符合GB5661的规定，以便用户根据需要选用软填料密封或机械密封。用泵输送的液体进行密封冷却，当液体温度超过70时，通常应采用机械密封。4.33联结法兰泵的联结法兰一般应符合GB569和GB572的规定。当采用其它法兰时，必须在订货合同中予以说明。3
