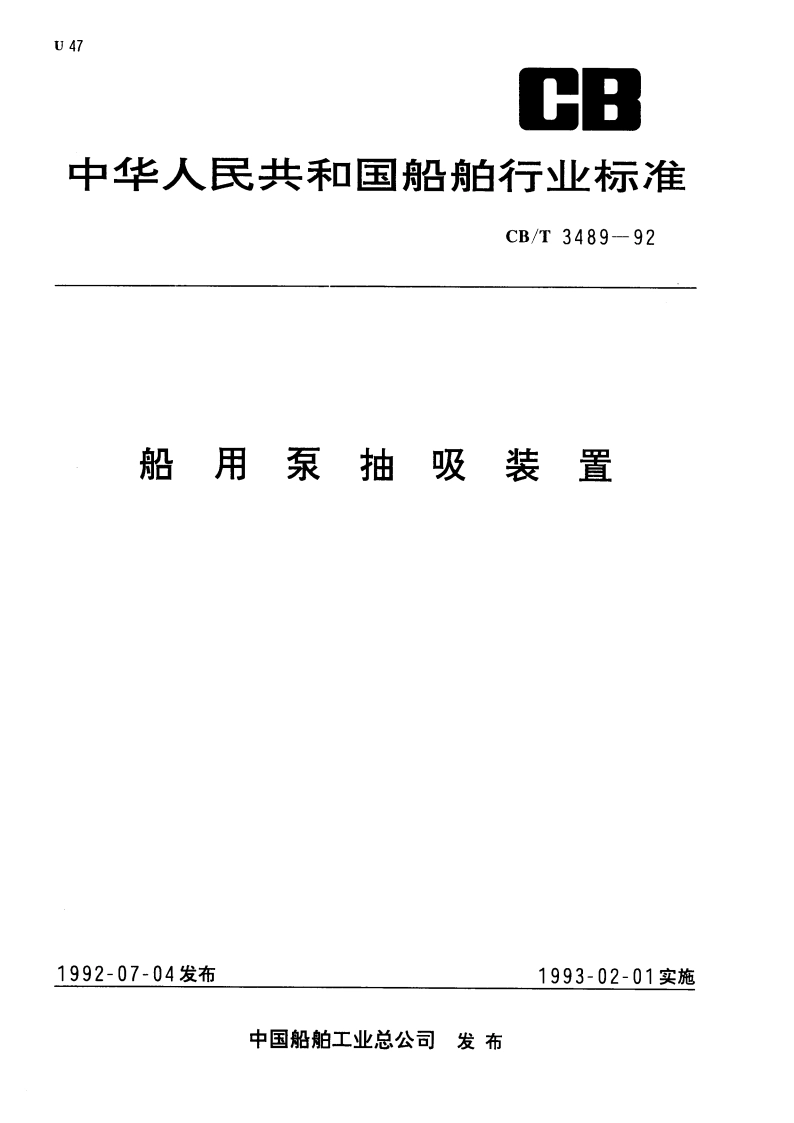

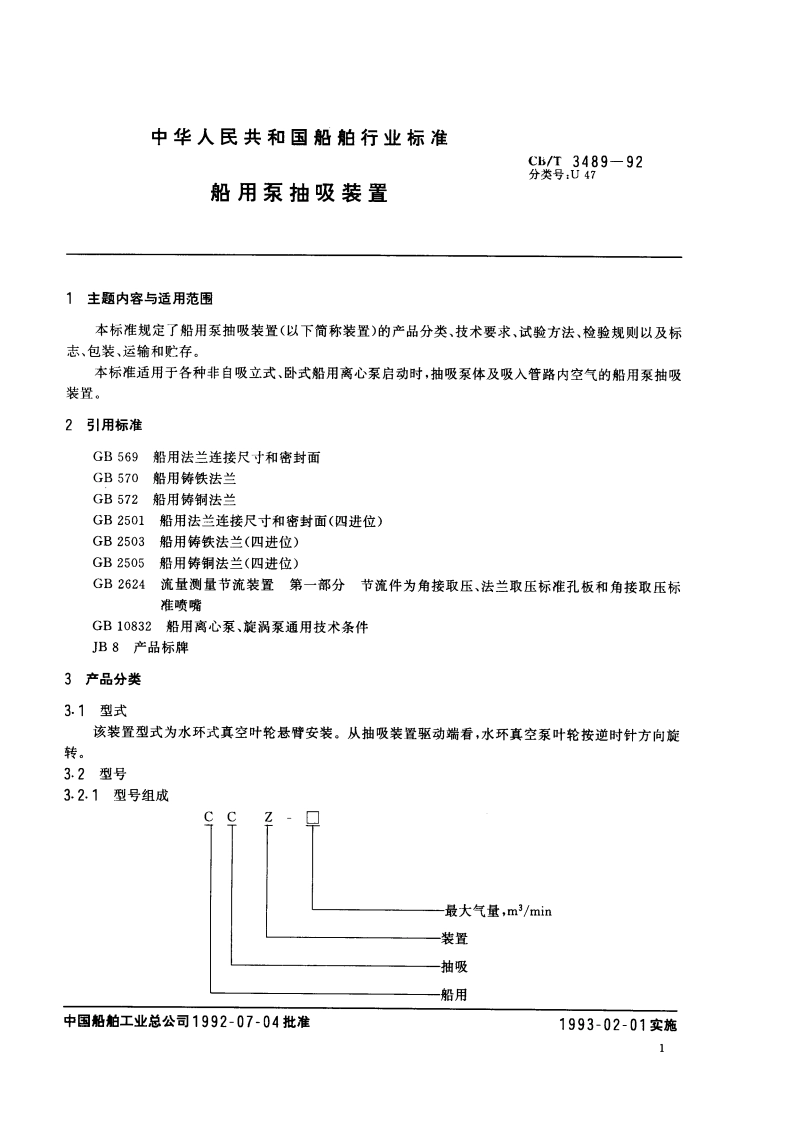

船用泵抽吸装置 CBT 3489-1992.pdf

(京)新登字023号CB/T3489-923.2.2标记示例最大气量为0.6m/min的抽吸装置：0.6CB/T3489-923.3基本参数3.3.1装置的水环真空泵的基本参数应在下列规定条件下测得，并应符合表1的规定：a,大气压力0.1031MPa:b.吸入空气温度20，相对湿度70%；e.工作水温度15.表1最大气量衣数极限真空转速m/minm/sMPar/minCCZ-0.30.30.005-0.081800CCZ-0.60.60.010CCZ-10.01673.3.2水环真空泵的最大气量是指性能曲线上的气量最大值，一般情况下是指真空度为零时的气量。3.3.3极限真空是指真空泵气量为零时的真空度。3.3.4水环真空泵的性能偏差应符合本标准中第5节有关规定。3.3.5在使用60Hz电机时，用增大水环泵摩擦轮外径的办法保证表1规定的转速及其他参数。4技术要求4.1环境条件装置应能在下列条件下可靠工作。4.1.1倾斜与摇摆a.横摇士25.5，横摇周期为10s:b.横倾土15；c.纵摇士7.5；d.纵倾土5。4.1.2振动用于机舱自动化的抽吸装置应能承受233Hz的环境振动频率。4.1.3环境温度0504.1.4空气相对湿度小于或等于95%，并含有少量盐雾、油雾。4.2性能要求4.2.1每台装置的水环真空泵都应有真空度气量性能曲线。42.2在主泵无压力时水环真空泵依靠摩擦轮联合随主泵转动，当主泵出口压力大于或等于0.13MPa时，水环泵传动装置应自动脱开.4.3结构要求4.31气水分离箱直接按装在水环泵的出口法兰上，也可单独安装在主泵的其他部位。4.3.2装置上的摩擦轮离合机构除靠水压缸作用外，还应有手动手柄及锁紧结构。摩擦轮联合器应有防护措施。4.3.3水环泵的轴封可采用皮碗密封，密封泄漏量应不大于10mL/h.4.3.4水环泵的进出口果用法兰连接或螺纹接头连接。4.3.5装置应附带进出口软管及进气止回阀。2
