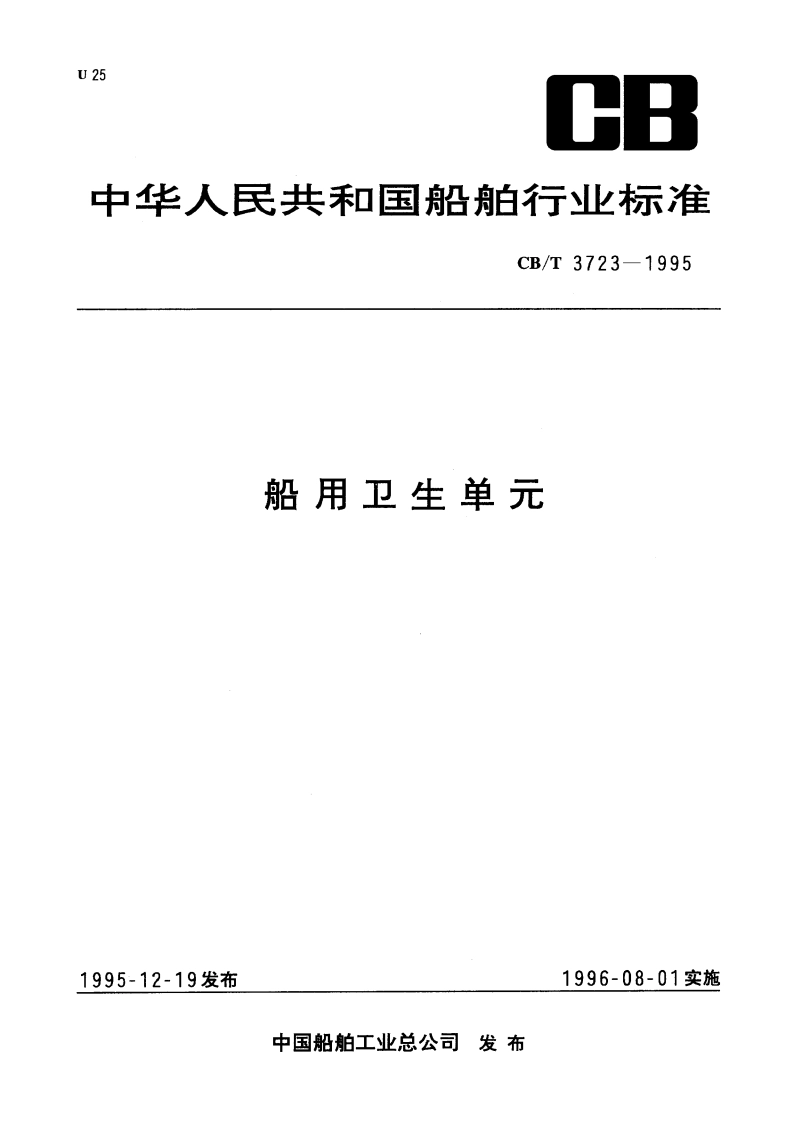

船用卫生单元 CBT 3723-1995.pdf

CB/T3723-1995500700600图1图2图35.7卫生单元的结构与材料5.7.1卫生单元均应采用钢质框架或其他强度相当的框架。卫生单元所用钢材需经除锈、防锈处理。5.7.2卫生单元的底盘应采用厚度不小于3mm的钢板制成，底盘深度不小于75mm,底盘必须水密。5.7.3壁板，天花板为复合岩棉板时，应符合CB/T3518.13518.2的规定。5.7.4壁板、天花板为玻璃钢时，应符合GB8237的规定。5.7.5壁板、天花板为钢板时，钢板厚度不应小于1.5mm,钢板外表面应敷设绝缘材料。5.7.6卫生单元的框架应有足够的强度和刚度，在搬运过程中不应产生水久变形或造成卫生单元内部结构、设备的损坏。5.8卫生单元的内装要求5.8.1卫生单元地板上表面应具有防滑耐磨特性.5.8.2卫生单元的内表面应装饰完善，内表面应无明显的裂纹、缺损、气泡、污溃、毛刺和颜色不匀等异常现象。5.8.3卫生单元内所有板缝、角缝均需密封，密封材料为非易燃的无机胶。58.4卫生单元的设备、小五金件、管路阀件、电缆、电器必须正确安装并采取防松动措施。5.8.5卫生单元内的地漏应为水封式，地漏应设置于疏水的最佳位置，或向地漏倾斜。5.86卫生单元的污水、灰水管应为镀锌钢管，其接口通常分别设置于粪便水排污管的两侧。5.8.7坐便器粪便水排出口与船舶或海上建筑物，粪便水总管的连接必须是耐酸碱的软管连接，不锈钢夹箍轧紧。5.8.8卫生单元中的受压水管，应能承受0.4MPa工作压力的要求。5.8.9卫生单元所有的水管均应畅通无阻。5.8.10卫生单元的冷热水管应为内径不小于12mm的紫铜管，壳体外部热水管路应有绝热包扎。5.8.11卫生单元内的镜面箱应为船用型，镜箱内灯具应符合P44的要求，电源电压应有220V和110V两种。5.8.12卫生单元内的电源插座和电气开关必须为防溅型。5.8.13卫生单元所用电缆必须为船用电缆.5.8.14卫生单元的电气接线盒应符合CB357的规定。5.8.15卫生单元应设有抽风装置。5.8.16卫生单元的下端四角应装有可调节卫生单元水平度的底脚螺栓，与船舶的甲板焊接固定。5.8.17卫生单元的上端四角应装有可拆卸的吊环螺栓。5.8.18卫生单元的制造公差如下：内壁和天花板内表面平面度不大于土2mm/m。外形尺寸的长、宽、高偏差不大于士5mm。5.8.19卫生单元内基本设备和小五金见表3。4
