聚氯乙烯片材饰面复合地板 LYT 2716-2016.pdf

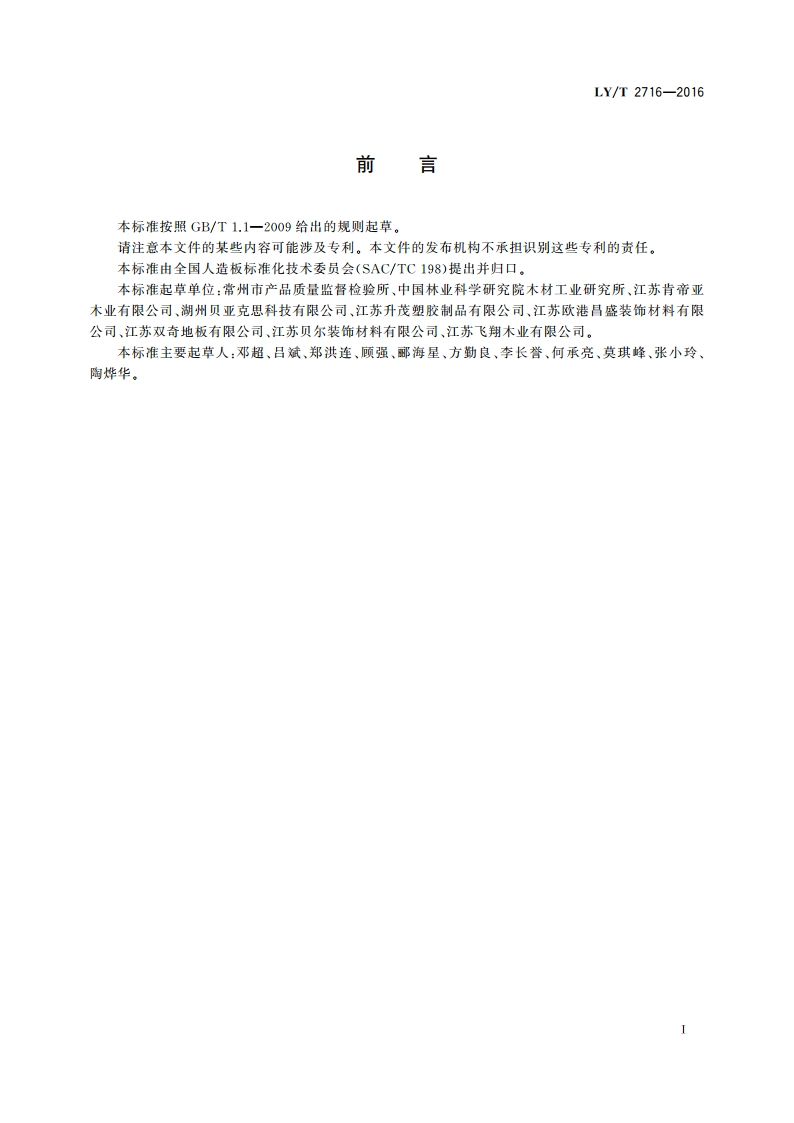

LY/T2716-2016前言本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国人造板标准化技术委员会(SAC/TC198)提出并归口。本标准起草单位：常州市产品质量监督检险所、中国林业科学研究院木材工业研究所、江苏肯帝亚木业有限公司、湖州贝亚克思科技有限公司、江苏升茂塑胶制品有限公司、江苏欧港昌盛装饰材料有限公司、江苏双奇地板有限公司、江苏贝尔装饰材料有限公司、江苏飞翔木业有限公司。本标准主要起草人：邓超、昌斌、郑洪连、顾强、那海星、方勁良、李长誉、何承亮、莫琪峰、张小玲、陶烨华。LY/T2716-2016表2（续）项目要求厚度偏差/mm公称厚度与平均厚度之差绝对值0,3直角度/mm0.2边缘不直度/(mm/m)0.3宽度方向凹翘曲度0.15，宽度方向凸翘曲度0.20翘曲度/%长度方向凹翘曲度0.50，长度方向凸翘曲度1.00平均值0.15拼装离缝/mm最大值0.20平均值0.10拼装高度差/mm最大值0.155.3理化性能5.3.1以纤维板为基材的聚氯乙烯片材饰面复合地板理化性能以纤维板为基材的聚氯乙烯片材饰面复合地板理化性能应符合表3的规定。表3以纤维板为基材的聚氯乙烯片材饰面复合地板理化性能检验项目指标残余凹陷/mm0.1加热翘曲/mm2加热尺寸变化率/%土0.8非公共场所用1500表面耐磨上公共场所用5000抗冲击/mm试件不得有裂纹且四痕直径12耐光色牢度/级4耐冷热循环性能试件表面无龟裂、无鼓泡内结合强度/MPa0.6任一边的任一胶层开胶的累计长度不超过该胶层长度的1/3,6块试件中有5块试件合格浸清剥离性能即为合格静曲强度/Pa25尺寸稳定性/mm0.9吸水厚度膨胀率/%18锁合力N755.3.2以木塑复合材为基材的聚氯乙烯片材饰面复合地板理化性能以木塑复合材为基材的聚氯乙烯片材饰面复合地板理化性能应符合表4的规定。
