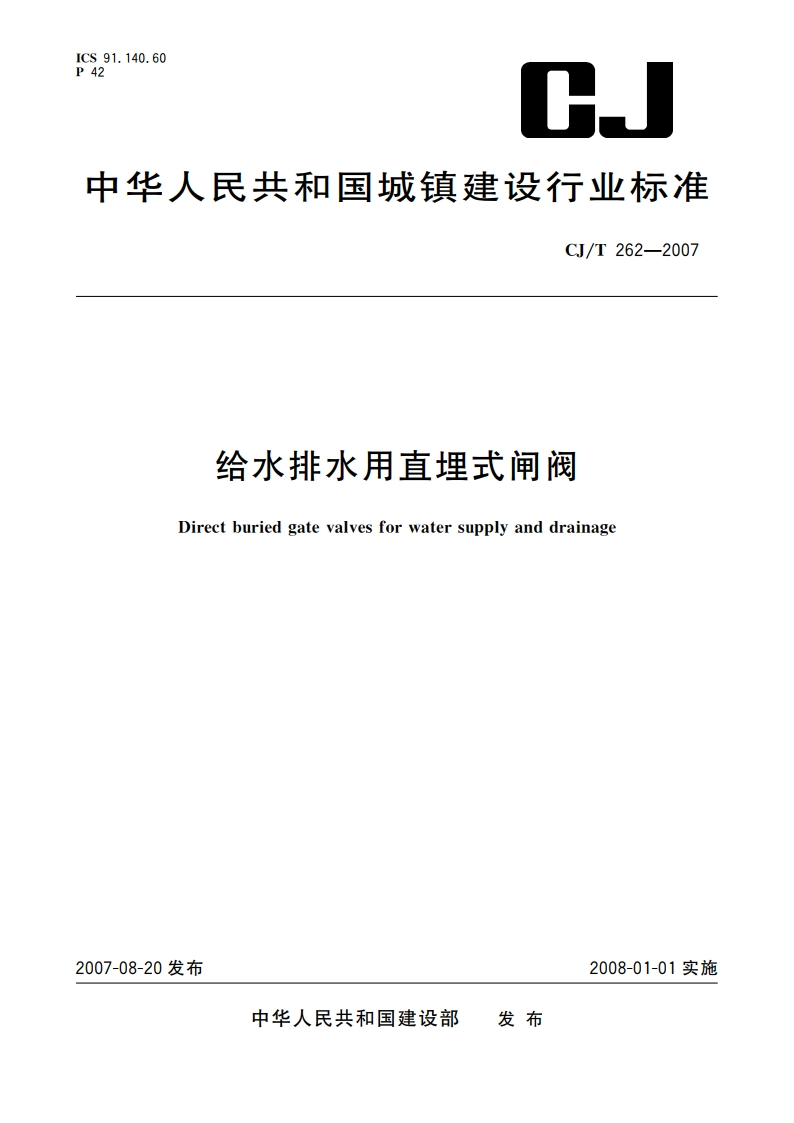

给水排水用直埋式闸阀 CJT 262-2007.pdf

CJ/T262-2007给水排水用直埋式闸阀1范围本标准规定了给水排水用直埋式闸阀（以下简称闸阀）的术语和定义、结构型式、产品型号、要求、检验方法、检验规则及标志、包装、运输和贮存。本标准适用于公称尺寸DN50DN600,公称压力PN10PN25,球墨铸铁材质，直接埋覆在地下的给水排水用闸阀。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699优质碳素结构钢GB/T1047管道元件DN(公称尺寸)的定义和选用GB/T1048管道元件PN(公称压力)的定义和选用GB4208一1993外壳防护等级(P代码)GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T12220通用阀门标志GB/T12221金属阀门结构长度GB/T12225通用阀门铜合金铸件技术条件GB/T12227通用阀门球墨铸铁件技术条件GB/T12252通用阀门供货要求GB/T13295一2003水及燃气管道用球墨铸铁管、管件和附件GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T13927通用阀门压力试验GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T17241.6整体铸铁管法兰GB/T17241.7铸铁管法兰技术条件CJ/T216给排水用软密封闸阀CJ/T3012铸铁检查井盖JB/T308阀门型号编制方法3术语和定义下列术语和定义适用于本标准，3.1阀盒surface box埋设在地表层面，通过盒内加长杆的传动帽，操作闸阀的有盖盒子。3.2加长杆extension spindle为满足地面上操作埋入地下的闸阀而接长的杆。
