纺织机械 产品图样及设计文件 第8部分标准化审查 FZT 90060.8-2005.pdf

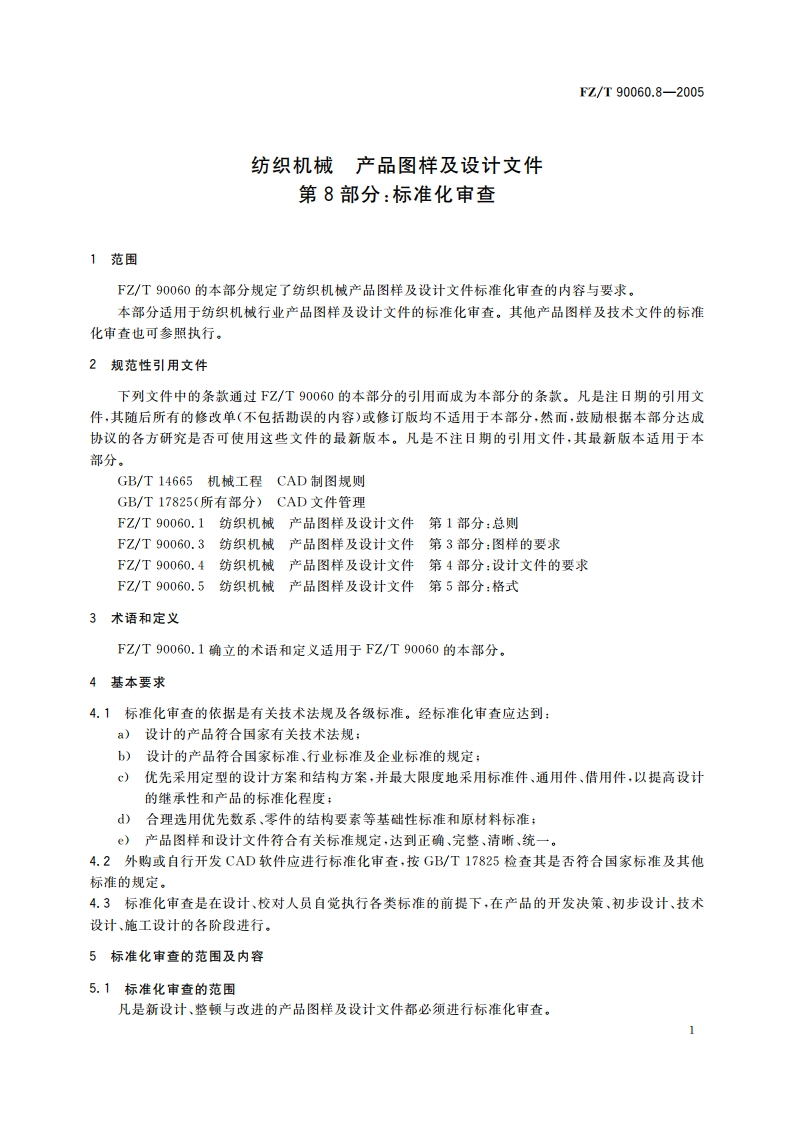

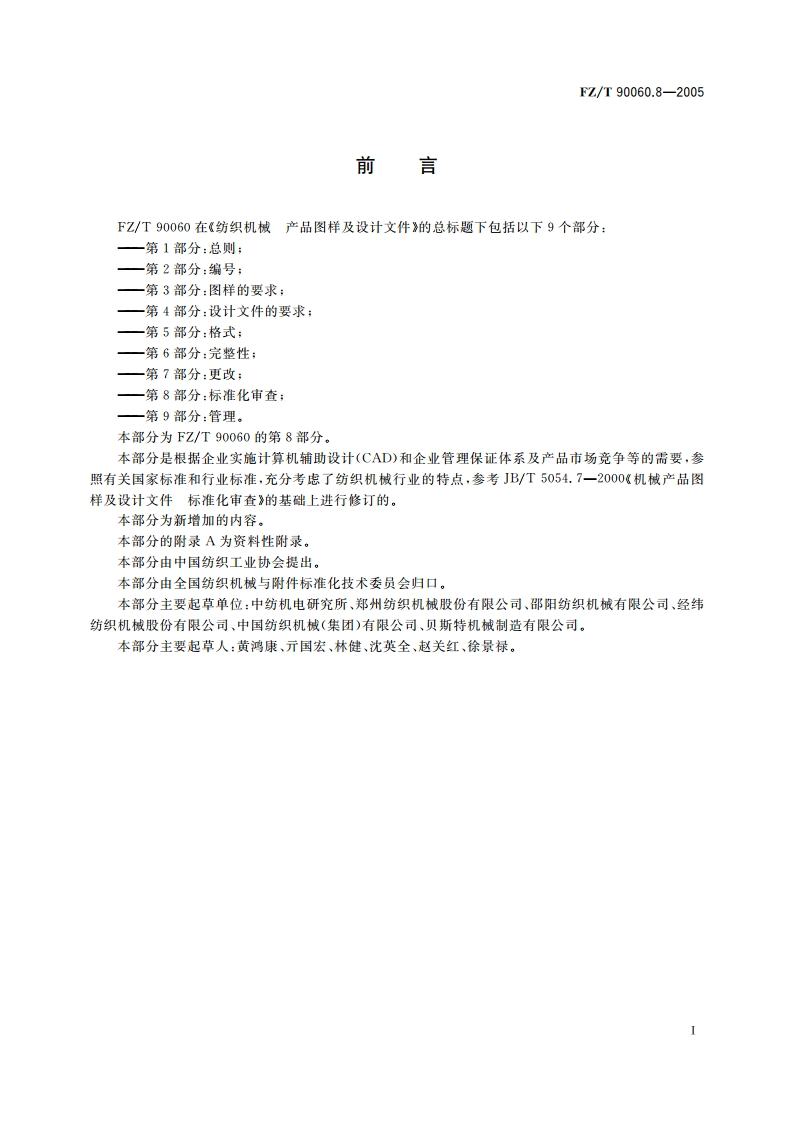

FZ/T90060.8-2005表1（续）序号审查项目审查内容a)CAD软件应符合GB/T14665的规定：b)CAD软件应能设置满足GB/T17825及有关行业标准和企业标准规定的CAD软件功能：)标准设计库、工程数据库、图形符号库、基础标准库、标准件库、材料库中的标准是否符合开发时的现行标准，6标准化审查的程序和办法6.1产品图样及设计文件的标准化审查程序6.1.1标准化审查应在原图上进行，并填写“标准化审查记录单”，参见附录A,然后将产品图样、设计文件及“标准化审查记录单”返回设计部门。6.1.2设计人员根据“标准化审查记录单”进行修改后，送标准化审查人员复审并签署。6.1.3产品图样及设计文件经修改后应绘制底图，并经设计、校对、工艺签署后，送交标准化审查人员签署。6.2CAD电子文件的标准化审查程序按CAD管理软件中CAD电子文件标准化审查流程进行，标准化审查后，将“标准化审查记录单”传递回设计，经设计修改后，再按流程传递并签署。6.3标准化审查的办法6.3.1标准化审查人员在审查过程中，一般在需要修改的部位打上标记或指明部位，并将审查意见简要地填写在“标准化审查记录单”上。6.3.2软（磁）盘CAD文件的标准化审查，必须认真填写“标准化审查记录单”，清楚表明存在问题的部位。6.3.3磁盘（硬盘）CAD电子文件标准化审查，可由标准化审查人员在CAD管理软件中设置的标准化审查层中进行审查，在审查层上做标记并填写“标准化审查记录单”。6.3.4完成金部产品图样及设计文件的标准化审查后，标准化审查人员应提出“标准化审查报告”，其格式和内容应符合FZ/T90060.4、FZ/T90060.5的规定。7标准化审查人员的职责和权限7.1标准化审查人员的职责标准化审查人员必须按照产品标准化综合要求及有关文件的规定，对产品的图样及设计文件进行标准化审查，对设计人员是否正确贯彻标准，标准化审查人员负有严格监督、提出意见、要求修改的责任。7.2标准化审查人员的权限7.2.1在下列情况下，标准化审查人员有权拒绝审查：)产品或部件的图样及设计文件不成套；b)责任签署不完整：c)对外购或自行开发CAD软件未经标准化审查：d)没有产品型号或产品型号未经批准；)编制粗糙、字迹涂草。7.2.2有权要求设计人员对审查时发现的问题给予说明或作必要的修改补充。7.2.3对违反有关标准规定而坚持不修改的图样及设计文件，标准化审查人员有权拒绝签署。
