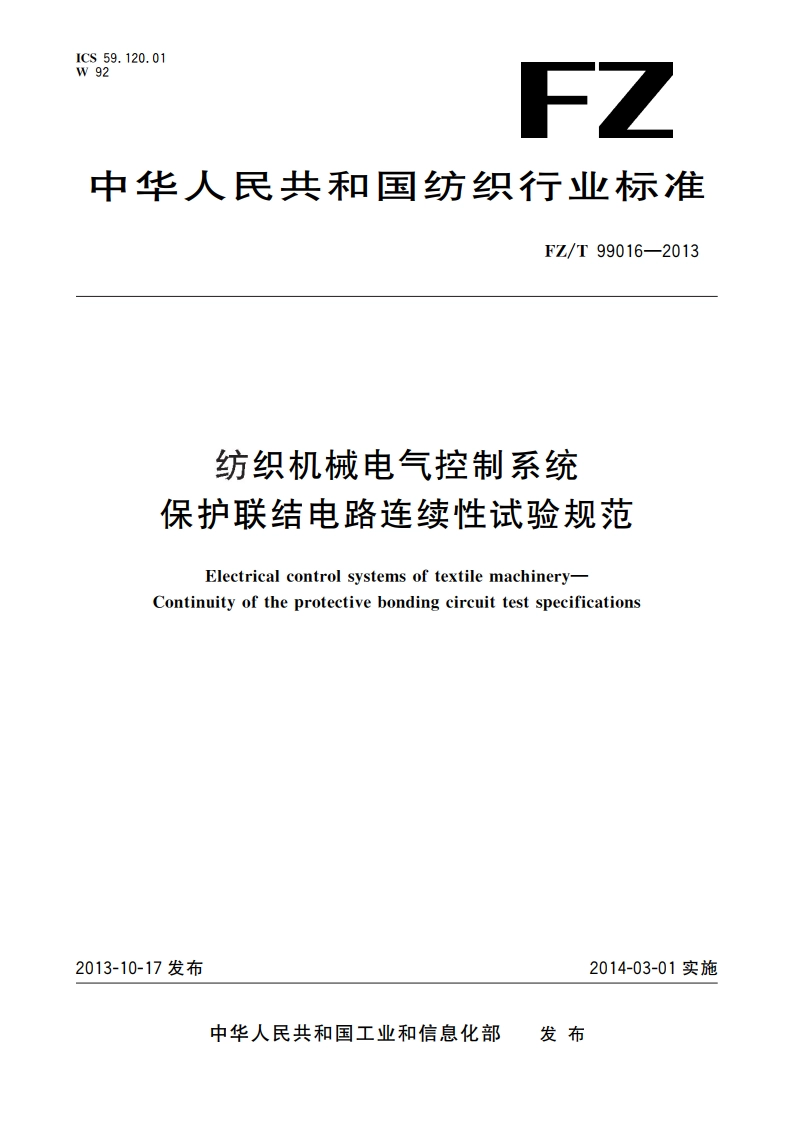

纺织机械电气控制系统 保护联结电路连续性试验规范 FZT 99016-2013.pdf

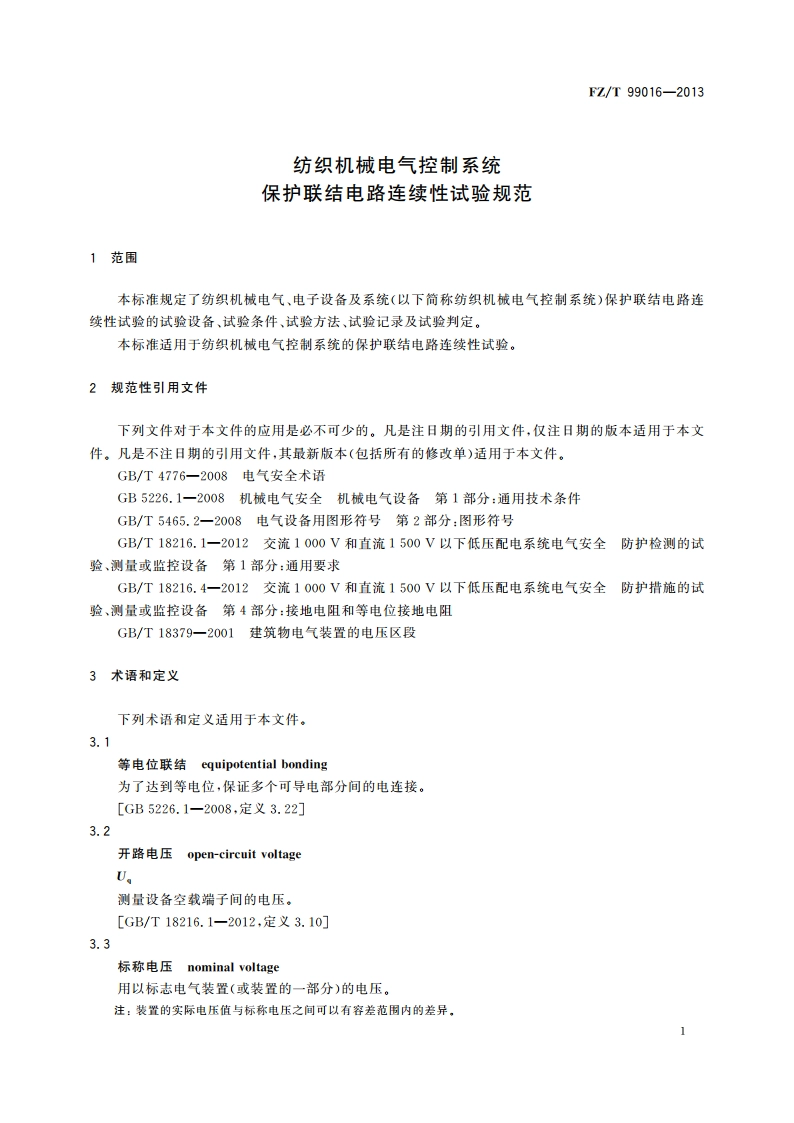

F7/T99016-2013a)在海拔1000m以下，温度为540范围内；b)温度在2040时，相对湿度不大于85%；温度在520（含20）时，最大相对湿度可达到90%：)制造商或制造商与用户协商的预期工作环境：d)试验环境不应受到对试验结果产生影响的外部电磁干扰，5.2保护联结电路连续性试验一般在5.1a)、5.1b)、5.1d)规定的环境下进行，当规定了5.1c)的环境时，则在5,1)规定的环境下进行试验。6试验方法6.1试验要求6.1,1电气控制系统电源进线的相线邻近处应有外部保护接地端子PE及其标志。6.1.2装在控制柜、操纵台、电动机等处的高于保护特低电压的器件或部件，应有专用的保护导线连接点，保护导线连接点不应有其他的作用，如缚系或连接用具零件。注：保护特低电压(PELV)是指当设备在干燥环境正常使用，带电部分与人体无大面积接触时，标称电压不超过25Va.c.方均根值或60Vd.c.无纹波。在其他情况时，标称电压不超过6Va.c.方均根值或15Vd.c.无纹波。无纹波一般指正弦波的波纹电压其波纹含量不超过10%方均根值，6.1.3无论什么原因（如维修）拆移部件时，不应使余留部件的保护联结电路的连续性中断。6.1.4保护导线的颜色应采用黄/绿双色。否则，导线的两端应套有保护接地标记字母PE或标示GB/T5465.2-2008中5019的图形符号。6.1.5连接保护导线的接线端子的要求：一用黄/绿双色标记或加保护接地标记（如用字母PE标记）：一尺寸应满足相应截面积的保护导线连接要求：一一个端子只能接一根保护导线。6.1,6内部保护导线应采用铜导线，其截面积应不小于相关相线的截面积，当相线截面积(S)小于1mm时，保护导线的最小截面积不应低于1mm2。6.1.7外部保护铜导线最小截面积应满足表1的要求。如果使用非铜质保护导体，其单位长度电阻不应超过允许的铜保护导体单位长度电阻，并且它的截面积不应小于16m2。表1外部保护铜导线的最小截面积设备供电相线的截面积S外部保护导线的最小截面积S,mm2mm2S161635S/26.2试验部位包括纺织机械电气控制系统的各保护联结电路的有关点位于所有使用在高于保护特低电压的器件或部件、设备的外壳（包括柜门）、控制系统中的保护联结装置等部位。
